Что показывает экг сердца, расшифровка у взрослых. Как проводится экг, ее расшифровка и нормативные показатели Преимущества электрокардиографии в «СМ-Клиника»

Самый распространенный и эффективный метод диагностики сердечно-сосудистых заболеваний, в том числе ишемической болезни сердца и инфаркта миокарда. Прибор ЭКГ позволяет оценить состояние сердечной мышцы, фиксирует сердечный ритм, частоту сердцебиения и выводит показания в виде графика на монитор и бумагу. При расшифровке ЭКГ врач может определить наличие ранее перенесенных "на ногах" заболеваний – инфаркт миокарда, аритмии, а также оценить общее состояние сердца, посмотреть динамику и другие изменения на данный момент. Исследование по времени занимает не более 10-15 минут.

Во избежание развития серьезных сердечно-сосудистых заболеваний, специалисты Лаборатории Гемотест рекомендуют проходить обследование (делать ЭКГ) мужчинам и женщинам после 35 лет ежегодно, а людям относящимся к группе риска раз в полгода.

В группу риска входят люди, страдающие ожирением, повышенным артериальным давлением (гипертоническая болезнь), сахарным диабетом. Частое головокружение, головные боли, одышка, переутомление могут быть симптомами заболеваний сердца. А употребление алкоголя и курение, даже в малых количествах, только усугубляют этот процесс и могут вызвать серьезные нарушения здоровья в организме человека.

Пройти обследование и сделать ЭКГ с расшифровкой и без Вы можете в лабораторных отделениях Гемотест по адресам:

Уважаемые пациенты! Результаты ЭКГ без расшифровки Вы получаете на руки сразу. Результат ЭКГ с расшифровкой можно получить одним из удобных способов на следующий день: в любом лабораторном отделении и on-line (через личный кабинет).

Предварительной записи, а также специальной подготовки к исследованию не требуется.

Одной из ведущих причин смертности среди населения во всем мире являются сердечно-сосудистые заболевания. За последние десятилетия этот показатель существенно снизился благодаря появлению более современных методов обследования, лечения, и, конечно, новых лекарственных препаратов.

Электрокардиография (ЭКГ) – метод регистрации электрической активности сердца, один из первых способов исследования, который длительное время оставался практически единственным в этой области медицины. Около века назад в 1924 году Виллем Эйнтховен получил Нобелевскую премию по медицине, он сконструировал аппарат, при помощи которого регистрировалась ЭКГ, дал названия ее зубцам и определил электрокардиографические признаки некоторых заболеваний сердца.

Многие методы исследования с появлением более современных разработок утрачивают свою актуальность, но к электрокардиографии это не относится. Даже с появлением визуализирующих методик ( , КТ, и др.) ЭКГ на протяжении десятилетий продолжает оставаться самым распространенным, очень информативным, а кое-где и единственным доступным методом исследования сердца. Тем более за век своего существования ни сам прибор, ни методика его использования существенно не изменились.

Показания и противопоказания

Электрокардиография – уникальный метод обследования, который помогает поставить диагноз или становится отправной точкой для составления плана дальнейшего обследования пациента. В любом случае диагностика и лечение любых заболеваний сердца начинается с ЭКГ.

ЭКГ – абсолютно безопасный и безболезненный способ обследования для людей всех возрастов, противопоказаний к проведению обычной электрокардиографии не существует. Исследование занимает всего несколько минут и не требует никакой специальной подготовки.

А вот показаний к проведению электрокардиографии настолько много, что перечислить их все просто невозможно. Основные из них следующие:

• общее обследование во время диспансеризации или медицинской комиссии;
• оценка состояния сердца при различных заболеваниях ( , атеросклероз, болезни легких и др.);
• дифференциальный диагноз при загрудинных болях и ( часто имеют не кардиальную причину);
• подозрение на , а также контроль течения этого заболевания;
• диагностика нарушений сердечного ритма (суточное мониторирование ЭКГ по Холтеру);
• нарушение электролитного обмена (гипер- или гипокалиемия и др.);
• передозировка лекарственных препаратов (например, сердечными гликозидами или антиаритмическими препаратами);
• диагностика внекардиальных заболеваний (тромбоэмболия легочной артерии) и др.

Основное преимущество ЭКГ заключается в том, что исследование может быть выполнено вне стационара, электрокардиографами оснащены многие машины скорой помощи. Это дает возможность врачу на дому у пациента выявить инфаркт миокарда в самом его начале, когда повреждение сердечной мышцы только начинается и частично обратимо. Ведь лечение в таких случаях начинается еще во время транспортировки пациента в стационар.

Даже в тех случаях, когда неотложка не укомплектована этим прибором и врач скорой не имеет возможности выполнить исследование на догоспитальном этапе, первым диагностическим методом в приемном покое медицинского учреждения будет ЭКГ.

Расшифровка ЭКГ у взрослых

В большинстве случаев с электрокардиограммами работают кардиологи, терапевты, врачи скорой помощи, но специалистом в данной области является врач функциональной диагностики. Расшифровка ЭКГ – непростая задача, которая не под силу человеку, не имеющему соответствующей квалификации.

Обычно на ЭКГ здорового человека можно выделить пять зубцов, записывающихся в определенной последовательности: P, Q, R, S и T, иногда регистрируется зубец U (его природа на сегодняшний день точно не известна). Каждый из них отражает электрическую активность миокарда разных участков сердца.

При регистрации ЭКГ обычно записывается несколько комплексов, соответствующих сокращениям сердца. У здорового человека все зубцы в этих комплексах расположены на одинаковом расстоянии. Разница в интервалах между комплексами свидетельствует о .

В таком случае для того чтобы точно установить форму аритмии, может понадобиться холтеровское мониторирование ЭКГ. При помощи специального маленького портативного устройства кардиограмма записывается непрерывно в течение 1-7 суток, после чего полученная запись обрабатывается при помощи компьютерной программы.

• Первый зубец Р отражает процесс деполяризации (охват возбуждением) предсердий. По его ширине, амплитуде и форме врач может заподозрить гипертрофию этих камер сердца, нарушение проведения импульса по ним, предположить наличие у пациента пороков органа и других патологий.
• Комплекс QRS отражает процесс охвата возбуждением желудочков сердца. Деформация формы комплекса, резкое уменьшение или увеличение его амплитуды, исчезновение одного из зубцов может говорить о множестве заболеваний: инфаркт миокарда (при помощи ЭКГ можно установить его локализацию и давность), рубцы, нарушение проводимости (блокады ножек пучка Гиса), и др.
• Последний зубец Т определяется реполяризацией желудочков (условно говоря, расслаблением), деформация этого элемента может говорить об электролитных нарушениях, ишемических изменениях и других патологиях сердца.

Участки ЭКГ, связывающие различные зубцы, получили название «сегменты». В норме они лежат на изолинии, либо отклонение их не значительно. Между зубцами располагаются интервалы (например, PQ или QT), которые отражают время прохождения электрического импульса по отделам сердца, у здорового человека они имеют определенную длительность. Удлинение или укорочение этих интервалов – также значимый диагностический признак. Увидеть и оценить все изменения на ЭКГ может только квалифицированный врач.

В расшифровке ЭКГ важен каждый миллиметр, иногда даже полмиллиметра имеют решающее значение в выборе лечебной тактики. Очень часто опытный врач может по электрокардиограмме поставить точный диагноз без использования дополнительных методов исследования, а в некоторых случаях ее информативность превосходит данные других видов исследования. По сути это скрининговый метод обследования в кардиологии, позволяющий выявить или хотя бы заподозрить заболевания сердца на ранних этапах. Вот поэтому электрокардиограмма еще долгие годы будет оставаться одним из самых востребованных диагностических методов в медицине.

К какому врачу обратиться

За направлением на ЭКГ нужно обратиться к терапевту или кардиологу. Анализ кардиограммы и заключение по ней дает врач функциональной диагностики. Само по себе ЭКГ-заключение не является диагнозом и должно рассматриваться врачом-клиницистом в сочетании с другими данными о пациенте.

Основы электрокардиографии в познавательном видео:

Видеокурс «ЭКГ под силу каждому», урок 1:

Видеокурс «ЭКГ под силу каждому», урок 2.

Электрокардиография (ЭКГ) - метод, с помощью которого проводится исследование сердечно-сосудистой мышцы в результате регистрации показателей электрических сердечных импульсов, издаваемых сердцем, и фиксирования пульса. Полученные показатели фиксируются на бумаге в виде кривой под названием кардиограмма, а аппарат, с помощью которого это осуществляется, называется электрокардиографом.

Сделать электрокардиограмму требуется в случае возникновения болевых ощущений, слабости или нарушениях сердечного ритма. ЭКГ эффективно используется в качестве основного способа при необходимости планового обследования работы сердца. С его помощью можно определить степень внутрисердечной проводимости и даже диагностировать инфаркт. Кроме того, именно электрокардиограмма помогает на начальных стадиях диагностировать психические заболевания и нервные расстройства.

Примечательно, что для проведения электрокардиографии пациенту не требуется приходить специальную подготовку, ведь процедура может быть проведена как в сидячем положении, так или лежа. Поскольку к груди пациента прикрепляются специальные электроды, при возникновении необходимости провести ЭКГ сердца ребенку, требуется, чтобы один из родителей обязательно находился рядом на протяжении всей процедуры. Средняя стоимость обследования не превышает 1000 руб.

Необходимость обследования

В том случае если вас беспокоят неприятные ощущения в грудной клетке, челюсти, плечах и в области между лопаток, следует незамедлительно пройти ЭКГ. Не лишним будет проверить состояние своего сердца и в том случае, если:

Вы страдаете заболеваниями сердечно-сосудистой системы;

Вы собираетесь отправиться в санаторий;

Ежедневно подвергаете свой организм физическим нагрузкам;

При подготовке к какой-либо операции;

Ваш возраст превысил 40 лет - в этом случае исследовать сердце необходимо не реже чем один раз в год, даже при отсутствии жалоб;

При беременности - как минимум 2 раза;

При прохождении медицинской комиссии - для приёма на работу;

В вашей семье были кровные родственники с сердечными проблемами.

Примечательно, что для получения более точных результатов, ЭКГ сердца можно проводить не только когда человек находится в состоянии покоя, но и при активном образе жизни. В таком случае ваши показатели в период от одного дня до недели фиксируются на специальном носителе - «холтеровском мониторинге», при ношении его на ремне через плечо или на поясе. С помощью этого устройства отслеживаются все суточные изменения в состоянии пациента, который в течение всего дня и ночи подвергается различным стрессам и нагрузкам, которые невозможно зафиксировать при стандартном исследовании.

Как подготовиться к ЭКГ?

Несмотря на то что особой подготовки пациента при проведении данного исследования не требуется, для получения более точных показателей мужчинам необходимо побрить грудную клетку, а девушкам снять металлические украшения, носки, чулки, колготки.

Обратите внимание на то, что врач смажет кожу специальной жидкостью, поверх которой прикрепляют электроды, большая часть которых будет располагаться на груди, запястьях и щиколотках ног и сбоку на сердце. ЭКГ фиксирует не только сердечные колебания, но и пульс, поэтому для получения максимально точных результатов важно, чтобы тело во время проведения процедуры находилось в состоянии покоя.

Перед походом в клинику подберите одежду таким образом, чтобы по просьбе врача вы без труда могли снять не только верхнюю одежду, но и оголить ступни.

ЭКГ сердца - норма у детей

Нормальные показатели детского ЭКГ существенно отличаются от нормы взрослых, имея к тому же ряд специфических особенностей, уникальных для каждого возрастного периода. Наиболее выраженные отличия наблюдаются у новорождённых детей. После 12 лет нормальное ЭКГ ребенка приближается к кардиограмме взрослого.

Для детского возраста характерны обильные сердечные сокращения, уменьшающиеся по мере взросления ребенка. У детей также отмечается ярко выраженная нестабильность показателей сердечного ритма, допустимые колебания составляют до 20% в результатах каждого из последующих исследований.

Заключение на результате исследования ЭКГ

Формировать заключение по результатам исследования должен специалист в области кардиологии. Исследование полученных результатов - сложный и кропотливый процесс, требующий не только наличия специальных знаний, но и неоднократного применения их на практике. Высококвалифицированный врач должен не только знать основные физиологические процессы, которые зачастую происходят в сердце, но и варианты нормальной кардиограммы. Кроме того, он определит всевозможные изменения в работе сердца.

Обязательно нужно учитывать влияние различных медицинских препаратов, которые принимает пациент, и других внешних факторов на формирование зубцов и интервалов на ЭКГ сердца. Расшифровка включает в себя несколько последовательных этапов. На начальной стадии оценивают возраст и половую принадлежность пациента, ведь для каждой возрастной группы есть свои диагностические особенности.

После этого определяется, насколько зубцы, полученные на кардиограмме, соответствуют нормальным показателям. Для этого оценивается ритмичность ударов и положение сердца в грудной клетке, а также проводится сравнение полученных результатов с показаниями, которые были получены при проведении предыдущих исследований того же больного, констатируются динамические изменения показателей.

Проверка оборудования

После проведения ЭКГ сердца расшифровка результатов должна начинаться с обследования техники регистрации на предмет возможных отклонений от нормы.

Стандартная проверка включает в себя:

• Первое изображение на кардиограмме должно быть около 10 мм.
• Обследование на наличие помех.
• Определение скорости движения бумаги - в большинстве случаев она обозначается по краям листа с результатом исследования.

Расшифровка ЭКГ - анализ зубцов

Ход реполяризации представляет собой период, во время которого мембрана клетки, преодолев возбуждение, возвращается в нормальное состояние. Когда импульс движется по сердцу, происходит кратковременное изменение структуры мембраны на молекулярном уровне, в результате чего сквозь неё беспрепятственно проходят ионы. Во время реполяризации ионы возвращаются в обратном направлении, чтобы восстановить заряд мембраны, после которого клетка будет готова к дальнейшей электрической активности.

• Р - показывает, каким образом функционируют предсердия.
• QRS — показывает систолу желудочков.
• Сегмент ST и зубец Т - отражают процессы реполяризации миокарда желудочков.

Нормальные результаты ЭКГ

Если ритмы сердца на ЭКГ правильные, значит синусовый узел, стандартные показатели которого для взрослого человека составляют от 60 до 100 ударов в минуту, находится в нормальном состоянии. Частоту сердечных сокращений, так называемый интервал R-R, можно определить, измерив расстояние между соседними зубцами R на полученной кардиограмме.

Кроме того, врач определяет, в какую сторону направлена электрическая ось сердца, которая показывает положение результирующего вектора электродвижущей силы (угол альфа, измеряемый в градусах). Нормальная ось соответствует значению угла альфа и составляет от 40 до 70 градусов.

Нарушение в работе сердца

Нарушение ритма сердца (аритмия) диагностируется в том случае, если сердце сокращается быстрее, чем на 100 ударов в минуту или не достигает 60. Такие сбои в сердце ЭКГ покажет при:

• Несинусовом ритме.
• Нарушении автоматизма синусового узла.

По признаку нарушения проводимости и ритма в сердце ЭКГ, согласно найденным отклонениям, можно разделить на три основных категории:

1. блокады;
2. асистолия желудочков;
3. синдромы предвозбуждения желудочков.

Однако необходимо учитывать, что даже при наличии данных нарушений признаки заболеваний могут быть крайне разнообразны, в результате чего их сложно обнаружить при проведении обычной кардиограммы.

Гипертрофия отделов сердца

Гипертрофия миокарда - это реакция организма, который пытается приспособиться к увеличившимся на организм нагрузкам. Чаще всего проявляется в результате существенного увеличения массы сердца совместно с толщиной его стенок. Все изменения при данном заболевании обусловлены повышенной электрической активностью сердечной камеры, замедлением распространения электрического сигнала в ее стенке.

Зная, что показывает ЭКГ сердца, можно даже определить признаки гипертрофии у каждого предсердия и желудочков.

Предотвращение инфаркта

В некоторых случаях с помощью ЭКГ можно оценить, как проходит кровоснабжение сердечной мышцы. что особенно важно при диагностике инфаркта миокарда, в результате которого наблюдается острое нарушение кровотока в коронарных сосудах, сопровождающееся омертвением частей сердечных мышц и формированием на этих участках изменений в виде рубцов.

Зная, что показывает ЭКГ сердца, вы сможете самостоятельно следить за изменениями в его состоянии. Кроме того, это позволит вовремя выявлять возможные осложнения, сокращая тем самым риск развития сердечных заболеваний.

Определение электрической оси сердца

Исследование ЭКГ оси сердца - один из самых важных моментов при проведении электрокардиографии. Определённые отклонения могут наблюдаться в результате наличия гипертрофии желудочков. Сторона, в которую отклоняется ось, свидетельствует о заболевании сердечного желудочка, находящегося с той же стороны.

Возможны следующие варианты (все показания даны в градусах):

• Норма - показатели отведения составляют 300 - 700.
• Согласно горизонтальному положению сердца, отведения составляют от 00 до 300.
• Согласно вертикальному положению сердца - отведения составляют от 700 до 900.
• При отклонении оси в правую сторону - отведение будет от 900 до 1800.
• При отклонении оси в левую сторону - отведение будет от 00 до минус 900.

Детская сердечная ось:

• Новорождённые - отклонение вправо от 90 до 180°.
• 1 год - ось становится вертикальной, отклоняясь от будущей нормы на 75-90°.
• 2 года - у большинства детей ось всё ещё вертикальна, а у 1/3 - отклонение составляет 30-70°.
• От 3 до12 лет - ось постепенно принимает нормальное положение.

У только что родившихся детей обнаруживаются большие отличия в электрической оси по сравнению с нормальными результатами у взрослых или подростков, ось которых немного смещается вправо.

Заключение

Помните, что результат расшифровки ЭКГ не является готовым диагнозом и не может служить своеобразным руководством по назначению лечения. По сути, это просто описание работоспособности сердца.

Исследование может показывать:

• нормальную работу сердца;
• определённые отклонения;
• сердечные патологии;
• наследственные аномалии;
• влияние лекарств.

Учитывайте, что, несмотря на то что вы можете самостоятельно выполнить расшифровку полученных результатов, после того как будет обследовано сердце, ЭКГ обязательно должен посмотреть квалифицированный кардиолог, который не только поставит вам диагноз, но и при необходимости поможет с выбором лечения.

– электрофизиологический тест, включающий регистрацию биоэлектрических потенциалов сердца с помощью электродов и их графическое воспроизведение на бумаге или дисплее. Стандартная методика предполагает трансторакальную запись ЭКГ, хотя возможна и чреспищеводная регистрация (ЧПЭКГ). В зависимости от расположения электродов на теле исследуемого (верхних и нижних конечностях и грудной клетке) различают стандартные, усиленные, грудные, дополнительные отведения (по Небу). По изменениям эталонной кривой устанавливают характер и локализацию патологических процессов в сердце. Стоимость ЭКГ зависит от количества исследуемых отведений, дополнительной интерпретации результатов.

Подготовка

Общие подготовительные моменты направлены на корректную регистрацию параметров активности сердца. Поэтому перед процедурой следует исключить любую физическую нагрузку (лучше придти в кабинет ЭКГ за 10-15 минут до назначенного срока) и постараться не нервничать. Необходимо предупредить медсестру о принимаемых лекарственных веществах – некоторые из них могут повлиять на результаты ЭКГ. Чрезвычайно важной является информация о наличии кардиостимулятора, перенесенных инфарктах, ревматизме и операциях на сердце.

Для регистрации трансторакальной ЭКГ необходимо обнажить запястья, щиколотки и грудь, поэтому желательно надеть удобную одежду. При ЧПЭКГ электрод вводится в пищевод через носовой ход или рот, что может вызвать рвотные позывы. В связи с этим исследование выполняется натощак или не ранее через 3 часа после последнего приема пищи.

Что показывает

ЭКГ относится к доступным неинвазивным скрининговым методам электрофизиологического тестирования сердца, которые уже много лет применяются в клинической кардиологии. С помощью ЭКГ могут быть выявлены:

• изменения регулярности и частоты сердечного ритма (аритмии , экстрасистолы)
• острые или хронические повреждения миокарда (инфаркт , ишемия)
• нарушения интракардиальной проводимости (блокады)
• внесердечные заболевания (ТЭЛА)
• электролитные нарушения (гипокалиемия)
• дистрофические, гипертрофические и иные изменения миокарда.

Процедура записи электрокардиограммы длится около 5-7 минут. Искажать результаты ЭКГ могут движения пациента при регистрации показателей, мышечная дрожь, неправильное подсоединение электродов или их неплотное прилегание к коже, наличие электрических наводок, запись ЭКГ сразу после физической нагрузки или приема определенных препаратов. Сделать ЭКГ можно любому пациенту, противопоказаний данная методика не имеет. Стоимость ЭКГ без расшифровки и с расшифровкой результатов в прайсах клиник различна.

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Дата публикации статьи: 02.03.2017

Дата обновления статьи: 29.05.2019

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

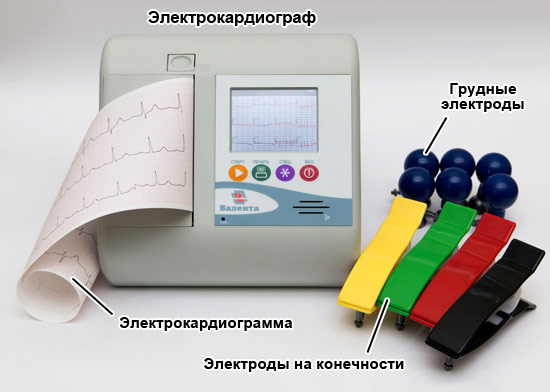

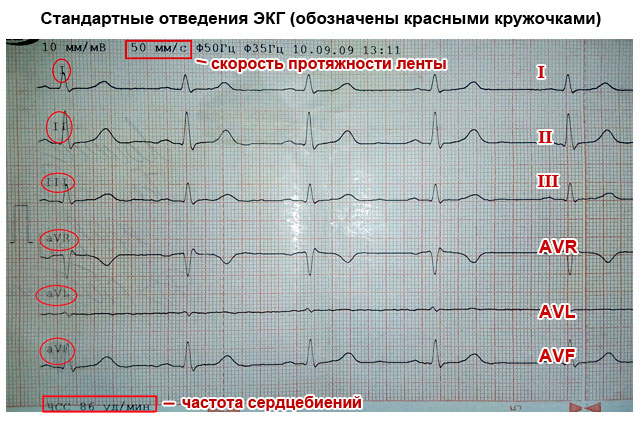

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

1. Стандартные отведения:

• I – первое;
• II – второе;
• Ш – третье;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение всех отведений).

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

• Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
• Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
• Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
• Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

1. Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
2. Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
3. Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
4. После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

• Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
• В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
• Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
• Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

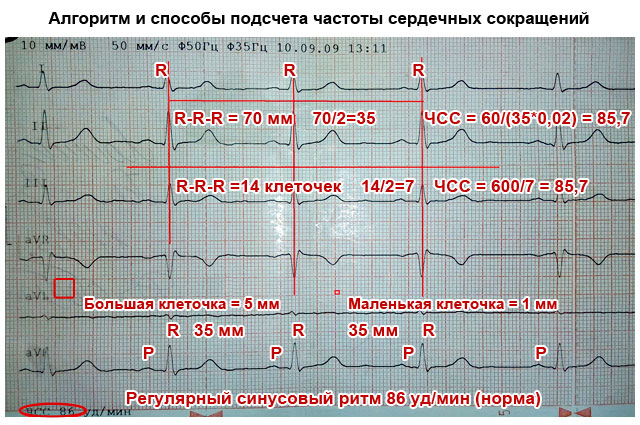

Существует несколько способов подсчета количества сердцебиений за минуту:

1. Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:

   ЧСС=60/((R-R (в мм)*0,02))

   При записи кардиограммы на скорости 25мм/сек:

   ЧСС=60/((R-R (в мм)*0,04)

2. Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:

• При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
• При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

Как выглядит ЭКГ в норме и при патологии

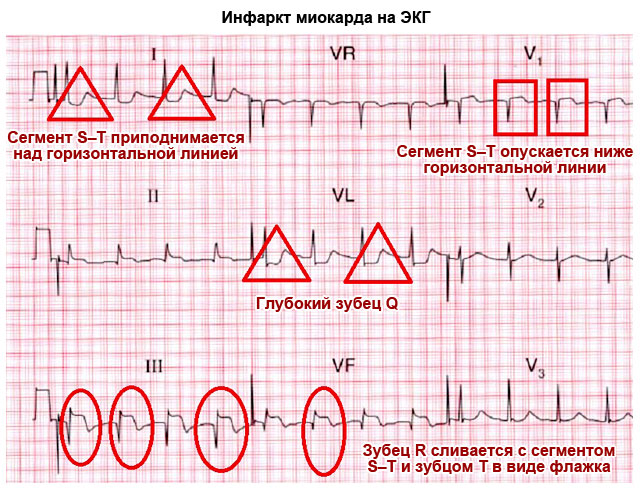

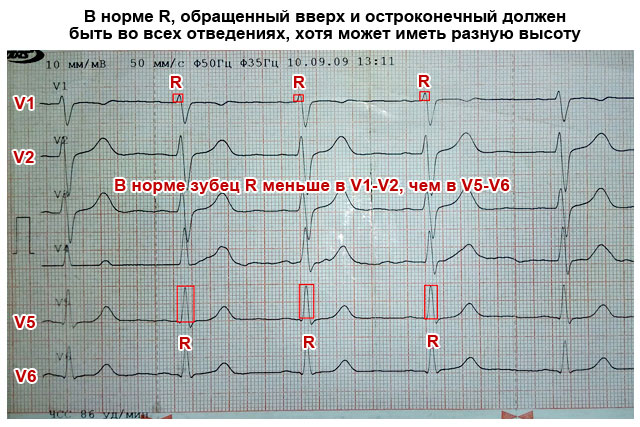

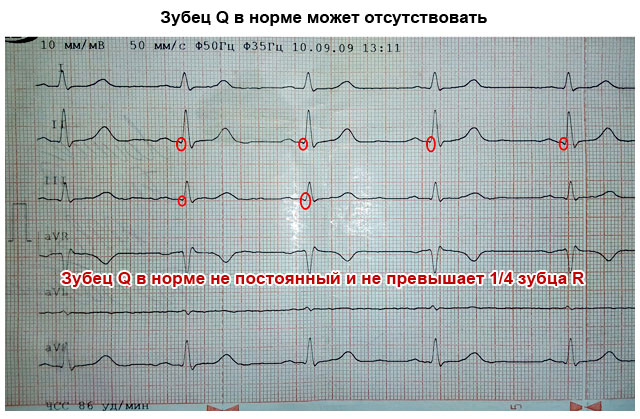

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.
