Зачем вообще нужен Большой адронный коллайдер? Открытия, сделанные в большом адронном коллайдере.

Принцип работы Большого адронного коллайдера

Ускоритель БАК будет работать на основе эффекта сверхпроводимости, т.е. способности определенных материалов проводить электричество без сопротивления или потери энергии, обычно при очень низких температурах. Чтобы удержать пучок частиц на его кольцевом треке, необходимы более сильные магнитные поля, чем те, которые использовались ранее в других ускорителях ЦЕРН.

Большой адронный коллайдер - ускоритель протонов, построенный на территории Швейцарии и Франции, не имеет аналогов в мире. Эта кольцевая конструкция протяженностью 27 км сооружена на 100-метровой глубине.

В ней с помощью 120 мощных электромагнитов при температуре, близкой к абсолютному нулю - минус 271,3 градуса по Цельсию, предполагается разогнать до близкой к световой скорости (99,9 процентов) встречные пучки протонов. Однако в ряде мест их маршруты пересекутся, что позволит протонам сталкиваться. Направлять частицы будут несколько тысяч сверхпроводящих магнитов. Когда энергии будет достаточно, частицы столкнутся, тем самым учёные создадут модель Большого взрыва. Тысячи датчиков будут фиксировать моменты столкновения. Последствия столкновения протонов и станет главным предметом изучения мира. [ http://dipland.ru /Кибернетика/Большой_андронный_коллайдер_92988]

Технические характеристики

В ускорителе предполагается сталкивать протоны с суммарной энергией 14 ТэВ (то есть 14 тера электронвольт или 14·1012 электронвольт) в системе центра масс налетающих частиц, а также ядра свинца с энергией 5 ГэВ (5·109электронвольт) на каждую пару сталкивающихся нуклонов . На начало 2010 года БАК уже несколько превзошел по энергии протонов предыдущего рекордсмена - протон-антипротонный коллайдер Тэватрон , который до конца 2011 года работал в Национальной ускорительной лаборатории им. Энрико Ферми (США ). Несмотря на то, что наладка оборудования растягивается на годы и ещё не завершена, БАК уже стал самым высокоэнергичным ускорителем элементарных частиц в мире, на порядок превосходя по энергии остальные коллайдеры, в том числе и релятивистский коллайдер тяжёлых ионов RHIC , работающий в Брукхейвенской лаборатории (США).

Детекторы

На БАК работают 4 основных и 3 вспомогательных детектора:

· ALICE (A Large Ion Collider Experiment)

ATLAS (A Toroidal LHC ApparatuS)

CMS (Compact Muon Solenoid)

LHCb (The Large Hadron Collider beauty experiment)

TOTEM (TOTal Elastic and diffractive cross section Measurement)

LHCf (The Large Hadron Collider forward)

MoEDAL (Monopole and Exotics Detector At the LHC).

ATLAS, CMS, ALICE, LHCb - большие детекторы, расположенные вокруг точек столкновения пучков. Детекторы TOTEM и LHCf - вспомогательные, находятся на удалении в несколько десятков метров от точек пересечения пучков, занимаемых детекторами CMS и ATLAS соответственно, и будут использоваться попутно с основными.

Детектор CMS

Детекторы ATLAS и CMS - детекторы общего назначения, предназначены для поиска бозона Хиггса и «нестандартной физики», в частности тёмной материи , ALICE - для изучения кварк-глюонной плазмы в столкновениях тяжёлых ионов свинца, LHCb - для исследования физики b -кварков , что позволит лучше понять различия между материей и антиматерией , TOTEM - предназначен для изучения рассеяния частиц на малые углы, таких что происходит при близких пролётах без столкновений (так называемые несталкивающиеся частицы, forward particles), что позволяет точнее измерить размер протонов, а также контролировать светимость коллайдера, и, наконец, LHCf - для исследования космических лучей , моделируемых с помощью тех же несталкивающихся частиц .

С работой БАК связан также седьмой, совсем незначительный в плане бюджета и сложности, детектор (эксперимент) MoEDAL , предназначенный для поиска медленно движущихся тяжёлых частиц.

Во время работы коллайдера столкновения проводятся одновременно во всех четырёх точках пересечения пучков, независимо от типа ускоряемых частиц (протоны или ядра). При этом все детекторы одновременно набирают статистику.

Потребление энергии

Во время работы коллайдера расчётное потребление энергии составит 180 М Вт . Предположительные энергозатраты всего ЦЕРН на 2009 год с учётом работающего коллайдера - 1000 ГВт·ч, из которых 700 ГВт·ч придётся на долю ускорителя. Эти энергозатраты - около 10 % от суммарного годового энергопотребления кантона Женева . Сам ЦЕРН не производит энергию, имея лишь резервные дизельные генераторы .[ http://ru.wikipedia.org/wiki/ ]

Возможно, через какие-то несколько лет интернет уступит место новой, более глубокой интеграции удаленных компьютеров, позволяющей не только удаленно передавать информацию, локализованную в разных концах света, но и автоматически использовать удаленные вычислительные ресурсы. В связи с запуском Большого адронного коллайдера CERN уже несколько лет работает над созданием такой сети.

То, что интернет (или то, что обозначается термином web) был изобретен в Европейской организации ядерных исследований (CERN), давно уже стало хрестоматийным фактом. Вокруг таблички «В этих коридорах была создана всемирная сеть» в одном из обычных коридоров обычного здания CERN во время дня открытых дверей всегда толпятся зеваки. Сейчас интернет используют для своих практических нужд люди по всему миру, а изначально он был создан для того, чтобы ученые, работающие на одном проекте, но находящиеся в разных концах планеты, могли общаться между собой, делиться данными, публиковать информацию, к которой можно было бы получить доступ удаленно.

Разрабатываемая в CERN система GRID (по-английски grid - решётка, сеть ) - это еще один шаг вперед, новая ступень интеграции пользователей компьютеров.

Он дает не только возможность публиковать данные, которые находятся где-то в другой точке планеты, но и использовать удаленные машинные ресурсы, не сходя со своего места.

Конечно, обычные компьютеры не играют особой роли в обеспечении вычислительных мощностей, поэтому первый этап интеграции - это соединение мировых суперкомпьютерных центров.

Создание этой системы спровоцировал Большой адронный коллайдер. Хотя уже сейчас GRID используется для массы других задач, без коллайдера его бы не было, и наоборот, без GRID обработка результатов коллайдера невозможна.

Люди, которые работают в коллаборациях БАК, находятся в разных концах планеты. Известно, что над этим прибором работают не только европейцы, а и все 20 стран - официальных участниц CERN, всего же порядка 35 стран. Теоретически для обеспечения работы БАК существовала альтернатива GRID - расширение собственных вычислительных ресурсов компьютерного центра CERN. Но тех ресурсов, что были на момент постановки задачи, было совершенно недостаточно для моделирования работы ускорителя, хранения информации его экспериментов и ее научной обработки. Поэтому компьютерный центр нужно было бы очень значительно перестраивать и модернизировать, закупать больше компьютеров и средств для хранения данных. Но это бы означало, что все финансирование будет сосредоточено в CERN. Это было не очень приемлемо для стран, находящихся далеко от CERN. Конечно, они не были заинтересованы в спонсировании ресурсов, которыми очень сложно будет воспользоваться и скорее склонны были наращивать свой вычислительный, машинный потенциал. Поэтому родилась идея использовать ресурсы там, где они находятся.

Не пытаться все сосредоточить в одном месте, а объединить то, что уже есть в разных уголках планеты.

Словосочетание «Большой адронный коллайдер» настолько глубоко осело в массмедиа, что о данной установке знает подавляющее количество людей, в числе которых и те, чья деятельность никоим образом не связано с физикой элементарных частиц, и с наукой вообще.

Действительно, столь масштабный и дорогой проект не мог обойти стороной СМИ – кольцевая установка длиной почти в 27 километров, ценою в десяток миллиардов долларов, с которой работает несколько тысяч научных сотрудников со всего мира. Немалую лепту в популярность коллайдера внесла так называемая «частица Бога» или бозон Хиггса, который был успешно разрекламирован, и за который Питер Хиггс получил нобелевскую премию по физике в 2013-м году.

Прежде всего следует отметить, что Большой адронный коллаейдер не строился с нуля, а возник на месте своего предшественника — Большого электрон-позитронного коллайдера (Large Electron-Positron collider или LEP). Работа над 27-микилометровом тоннелем началась в 1983-м году, где в дальнейшем планировалось расположить ускоритель, который будет осуществлять столкновение электроном и позитронов. В 1988-м году кольцевой тоннель сомкнулся, при этом рабочие подошли к проведению тоннеля столь тщательно, что расхождение между двумя концами тоннеля составило всего 1 сантиметр.

Ускоритель проработал до конца 2000-го года, когда достиг своего пика – энергии в 209 ГэВ. После этого начался его демонтаж. За одиннадцать лет своей работы LEP принес физике ряд открытий, в числе которых – открытие W и Z бозонов и их дальнейшие исследования. На основе результатов этих исследований был сделан вывод о сходстве механизмов электромагнитного и слабого взаимодействий, вследствие чего начались теоретические работы по объединению этих взаимодействий в электрослабое.

В 2001-м году на месте электрон-позитронного ускорителя началась постройка Большого адронного коллайдера. Строительство нового ускорителя завершилось в конце 2007-го года. Он располагался на месте LEP – на границе между Францией и Швейцарией, в долине Женевского озера (в 15 км от Женевы), на глубине ста метров. В августе 2008-го года начались испытания коллайдера, а 10-го сентября произошел официальный запуск БАКа. Как и в случае с предыдущим ускорителем, строительство и работа с установкой возглавляется Европейской организацией по ядерным исследованиям – ЦЕРН.

ЦЕРН

Вкратце стоит сказать об организации CERN (Conseil Européenne pour la Recherche Nucléaire). Данная организация выступает в роли крупнейшей мировой лаборатории в области физики высоких энергий. Включает три тысячи постоянных сотрудников, и еще несколько тысяч исследователей и ученых из 80 стран принимают участие в проектах ЦЕРНа.

На данный момент участниками проекта является 22 страны: Бельгия, Дания, Франция, Германия, Греция, Италия, Нидерланды, Норвегия, Швеция, Швейцария, Великобритания – учредители, Австрия, Испания, Португалия, Финляндия, Польша, Венгрия, Чехия, Словакия, Болгария и Румыния – присоединившиеся. Однако, как уже было сказано выше – еще несколько десятков стран так или иначе принимают участие в работе организации, и в частности – на Большом адронном коллайдере.

Как работает Большой адронный коллайдер?

Что такое Большой адронный коллайдер и как он работает – основные вопросы, интересующие общественность. Рассмотрим эти вопросы далее.

Коллайдер (collider) – в переводе с английского означает «тот, кто сталкивает». Задача такой установки состоит в столкновении частиц. В случае с адроннмы коллайдером, в роли частиц выступают адроны – частицы, участвующие в сильном взаимодействии. Таковыми являются протоны.

Получение протонов

Долгий путь протонов берет свое начало в дуоплазматроне – первой ступени ускорителя, куда поступает водород в виде газа. Дуоплазматрон представляет собой разрядную камеру, где через газ проводится электрический разряд. Так водород, состоящий всего из одного электрона и одного протона, теряет свой электрон. Таким образом образуется плазма – вещество, состоящее из заряженных частиц – протонов. Конечно, получить чистую протонную плазму сложно, поэтому далее образованная плазма, включающая также облако молекулярных ионов и электронов, проходит фильтрацию для выделения облака протонов. Под действием магнитов протонная плазма сбивается в пучок.

Предварительный разгон частиц

Новообразованный пучок протонов начинает свой путь в линейном ускорителе LINAC 2, который представляет собой 30-тиметровое кольцо, последовательно увешенное несколькими полыми цилиндрическими электродами (проводниками). Создаваемое внутри ускорителя электростатическое поле градуировано таким образом, что частицы между полыми цилиндрами всегда испытывают ускоряющую силу в направлении следующего электрода. Не углубляясь целиком в механизм разгона протонов на данном этапе, отметим лишь, что на выходе с LINAC 2 физики получают пучок протонов с энергией 50 МэВ, которые уже достигают 31% скорости света. Примечательно, что при этом масса частиц возрастает на 5%.

К 2019-2020-му году планируется замена LINAC 2 на LINAC 4, который будет разгонять протоны до 160 МэВ.

Стоит отметить, что на коллайдере также разгоняют ионы свинца, которые позволят изучить кварк-глюонную плазму. Их разгоняют в кольце LINAC 3, аналогичном LINAC 2. В дальнейшем также планируются эксперименты с аргоном и ксеноном.

Далее пакеты протонов поступают в протон-синхронный бустер (PSB). Он состоит из четырех наложенных колец диаметром 50 метров, в которых располагаются электромагнитные резонаторы. Создаваемое ими электромагнитное поле имеет высокую напряженность, и проходящая через него частица получает ускорение в результате разности потенциалов поля. Так спустя всего 1,2 секунды частицы разгоняются в PSB до 91% скорости света и достигают энергии в 1,4 ГэВ, после чего поступают в протонный-синхротрон (PS). Диаметр PS составляет 628 метров и оснащен 27 магнитами, направляющими пучок частиц по круговой орбите. Здесь частиц протоны достигают 26 ГэВ.

Предпоследним кольцом для разгона протонов служит Суперпротонный-синхротрон (SPS), длина окружности которого достигает 7 километров. Будучи оснащенным 1317-ю магнитами SPS разгоняет частицы до энергии в 450 ГэВ. Спустя примерно 20 минут пучок протонов попадает в основное кольцо – Большой адронный коллайдер (LHC).

Разгон и столкновение частиц в LHC

Переходы между кольцами ускорителей происходят посредством электромагнитных полей, создаваемых мощными магнитами. Основное кольцо коллайдеро состоит из двух параллельных линий, в которых частицы движутся по кольцевой орбите в противоположном направлении. За сохранение круговой траектории частиц и направление их в точки столкновения отвечают около 10 000 магнитов, масса некоторых из них достигает 27 тонн. Во избежание перегрева магнитов используется контур гелия-4, по которому протекает примерно 96 тонн вещества при температуре -271,25 ° С (1,9 К). Протоны достигают энергии в 6,5 ТэВ (то есть энергия столкновения – 13 ТэВ), при этом их скорость на 11 км/ч меньше скорости света. Таким образом за секунду пучок протонов проходит большое кольцо коллайдера 11 000 раз. Прежде, чем произойдет столкновение частиц, они будут циркулировать по кольцу от 5 до 24 часов.

Столкновение частиц происходит в четырех точках основного кольца LHC, в которых располагаются четыре детектора: ATLAS, CMS, ALICE и LHCb.

Детекторы Большого адронного коллайдера

ATLAS (A Toroidal LHC ApparatuS)

— является одним из двух детекторов общего назначения на Большом адронном коллайдере (LHC). Он исследует широкий спектр физики: от поиска бозона Хиггса до частиц, которые могут составлять темную материю. Хотя он имеет те же научные цели, что и эксперимент CMS, ATLAS использует иные технические решения и другую конструкцию магнитной системы.

Пучки частиц из LHC сталкиваются в центре детектора ATLAS, образуя встречные обломки в виде новых частиц, которые вылетают из точки столкновения во всех направлениях. Шесть различных детектирующих подсистем, расположенных в слоях вокруг точки столкновения, записывают пути, импульс и энергию частиц, позволяя их индивидуально идентифицировать. Огромная система магнитов искривляет пути заряженных частиц, так что их импульсы можно измерить.

Взаимодействия в детекторе ATLAS создают огромный поток данных. Чтобы обработать эти данные, ATLAS использует расширенную «триггерную» систему, позволяющую сообщать детектору, какие события записывать, а какие игнорировать. Затем для анализа зарегистрированных событий столкновения используются сложные системы сбора данных и вычисления.

Детектор имеет высоту 46 метров и ширину – 25 метров, при этом его масса составляет 7 000 тонн. Эти параметры делает ATLAS самым большим детектором частиц, когда-либо созданным. Он находится в тоннеле на глубине в 100 м вблизи главного объекта ЦЕРН, недалеко от деревни Мейрин в Швейцарии. Установка состоит из 4 основных компонентов:

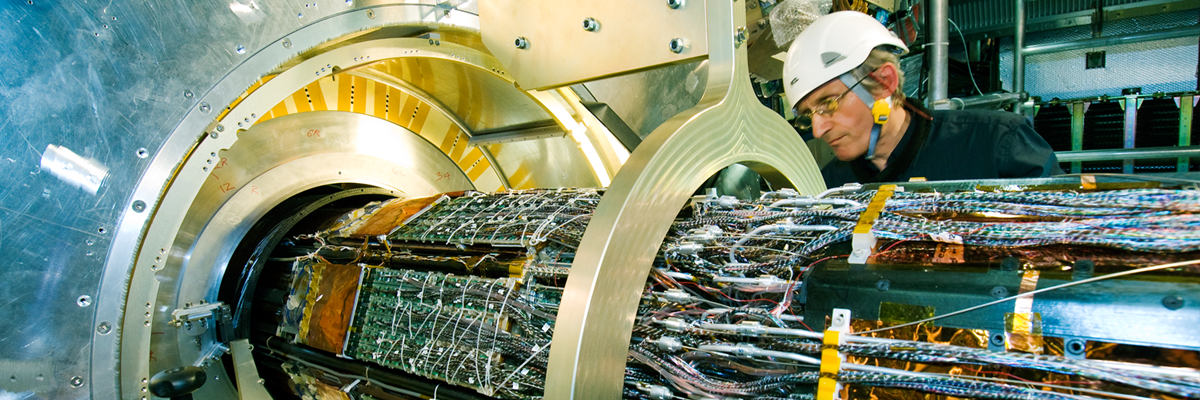

• Внутренний детектор имеет цилиндрическую форму, внутреннее кольцо находится всего в нескольких сантиметрах от оси проходящего пучка частиц, а внешнее кольцо имеет диаметр в 2,1 метра и длину 6,2 метра. Он состоит из трех различных систем датчиков, погруженных в магнитное поле. Внутренний детектор измеряет направление, импульс и заряд электрически заряженных частиц, образующихся при каждом протон-протонном столкновении. Основные элементы внутреннего детектора: пиксельный детектор (Pixel Detector), полупроводниковая система слежения (Semi-Conductor Tracker, SCT) и трековый детектор переходного излучения (Transition radiation tracker, TRT).

• Калориметры измеряют энергию, которую частица теряет, когда проходит через детектор. Он поглощает частицы, возникающие при столкновении, тем самым фиксирую их энергию. Калориметры состоят из слоев «поглощающего» материала с высокой плотностью — свинца, чередующегося со слоями «активной среды» — жидкого аргона. Электромагнитные калориметры измеряют энергию электронов и фотонов при взаимодействии с веществом. Адронные калориметры измеряют энергию адронов при взаимодействии с атомными ядрами. Калориметры могут останавливать большинство известных частиц, кроме мюонов и нейтрино.

LAr (Liquid Argon Calorimeter) — калориметр ATLAS

• Мюонный спектрометр – состоит из 4000 индивидуальных мюонных камер, использующих четыре различные технологи, позволяющие, идентифицировать мюоны и измерить их импульсы. Мюоны обычно проходят через внутренний детектор и калориметр, а потому требуется наличие мюонного спектрометра.

• Магнитная система ATLAS изгибает частицы вокруг различных слоев детекторных систем, что упрощает отслеживание треков частиц.

В эксперименте ATLAS (февраль 2012 г.) работают более 3 000 ученых из 174 институтов из 38 стран.

CMS (Compact Muon Solenoid)

— является детектором общего назначения на Большом адронном коллайдере (LHC). Как и ATLAS, имеет широкую физическую программу, начиная от изучения стандартной модели (включая бозон Хиггса) до поиска частиц, которые могут составлять темную материю. Хотя он имеет те же научные цели, что и эксперимент ATLAS, CMS использует иные технические решения и другую конструкцию магнитной системы.

Детектор CMS построен вокруг огромного магнита соленоида. Представляет собой цилиндрическую катушку сверхпроводящего кабеля, которая генерирует поле в 4 тесла, примерно в 100 000 раз превышающее магнитное поле Земли. Поле ограничено стальным «хамутом», который является массивнейшим компонентом детектора, масса которого — 14 000 тонн. Полный детектор имеет длину — 21 м, ширину — 15 м и высоту — 15 м. Установка состоит из 4 основных компонентов:

• Магнит соленоида – крупнейший магнит в мире, который служит для изгиба траектории заряженных частиц, вылетающих из точки столкновения. Искажение траектории позволяет различить положительно и отрицательно заряженные частицы (т.к. они изгибаются в противоположных направлениях), а также измерить импульс, величина которого зависит от кривизны траектории. Огромные размеры соленоида позволяют расположить трекер и калориметры внутри катушки.
• Кремниевый трекер — состоит из 75 миллионов отдельных электронных датчиков, расположенных в концентрических слоях. Когда заряженная частица пролетает через слои трекера, она передает часть энергии каждому слою, объединение этих точек столкновения частицы с различными слоями позволяет в дальнейшем определить ее траекторию.
• Калориметры – электронный и адронный см. калориметры ATLAS.
• Саб-детекторы – позволяют детектировать мюоны. Представлены 1 400 мюонными камерами, которые слоями располагаются вне катушки, чередуясь с металлическими пластинами «хамута».

Эксперимент CMS является одним из крупнейших международных научных исследований в истории, в котором принимают участие 4300 человек: физики в области элементарных частиц, инженеры и техники, студенты и вспомогательный персонал из 182 институтов, 42 стран (февраль 2014 года).

ALICE (A Large Ion Collider Experiment)

— представляет собой детектор тяжелых ионов на кольцах большого адронного коллайдера (LHC). Он предназначен для изучения физики сильно взаимодействующего вещества при экстремальных плотностях энергии, где образуется фаза вещества, называемая кварк-глюонной плазмой.

Вся обычная материя в сегодняшней вселенной состоит из атомов. Каждый атом содержит ядро, состоящее из протонов и нейтронов (кроме водорода, не имеющего нейтронов), окруженного облаком электронов. Протоны и нейтроны, в свою очередь, состоят из кварков, связанных вместе с другими частицами, называемыми глюонами. Никакой кварк никогда не наблюдался изолированно: кварки, а также глюоны, по-видимому, постоянно связаны вместе и ограничены внутри составных частиц, таких как протоны и нейтроны. Это называется конфайнментом.

Столкновения в LHC создают температуры более чем в 100 000 раз более горячее, чем в центре Солнца. Колллайдер обеспечивает столкновения между свинцовыми ионами, воссоздавая условия, аналогичные тем, которые имели место сразу после Большого Взрыва. В этих экстремальных условиях протоны и нейтроны «расплавляются», освобождая кварки от их связей с глюонами. Это и есть кварк-глюонная плазма.

В эксперименте ALICE используется детектор ALICE массой 10 000 тонн, 26 м в длину, 16 м в высоту и 16 м в ширину. Устройство состоит из трех основных комплектов компонентов: трэкинговых устройств, калориметров и детекторов-идентификаторов частиц. Также его разделяют на 18 модулей. Детектор находится в тоннеле на глубине 56 м под, недалеко от деревни Сент-Денис-Пуйи во Франции.

Эксперимент насчитывает более 1 000 ученых из более чем 100 институтов физики в 30 странах.

LHCb (Large Hadron Collider beauty experiment)

– в рамках эксперимента проводится исследование небольших различий между веществом и антиматерией, изучая тип частицы, называемый «бьюти-кварк» или «b-кварк».

Вместо того, чтобы окружать всю точку столкновения с помощью закрытого детектора, как ATLAS и CMS, эксперимент LHCb использует серию сабдетекторов для обнаружения преимущественно передних частиц — тех, которые были направлены вперед в результате столкновения в одном направлении. Первый сабдетектор установлен близко к точке столкновения, а остальные — один за другим на расстоянии 20 метров.

На LHC создается большое изобилие различных типов кварков, прежде чем они быстро распадаются на другие формы. Чтобы поймать b-кварки, для LHCb были разработаны сложные движущиеся следящие детекторы, расположенные вблизи движения пучка частиц по коллайдеру.

5600-тонный детектор LHCb состоит из прямого спектрометра и плоских детекторов. Это 21 метр в длину, 10 метров в высоту и 13 метров в ширину, он находится на глубине 100 метров под землей. Около 700 ученых из 66 различных институтов и университетов вовлечены в эксперимент LHCb (октябрь 2013 г.).

Другие эксперименты на коллайдере

Помимо вышеперечисленных экспериментов на Большом адронном коллайдере есть другие два эксперимента с установками:

• LHCf (Large Hadron Collider forward) — изучает частицы, выброшенные вперед после столкновения пучков частиц. Они имитируют космические лучи, исследованием которых и занимаются ученые в рамках эксперимента. Космические лучи — это естественные заряженные частицы из космического пространства, которые постоянно бомбардируют земную атмосферу. Они сталкиваются с ядрами в верхней атмосфере, вызывая каскад частиц, которые достигают уровня земли. Изучение того, как столкновения внутри LHC вызывают подобные каскады частиц, поможет физикам интерпретировать и откалибровать крупномасштабные эксперименты с космическими лучами, которые могут охватывать тысячи километров.

LHCf состоит из двух детекторов, которые расположены вдоль LHC, на расстоянии 140 метров с обеих сторон он точки столкновения ATLAS. Каждый из двух детекторов весит всего 40 килограммов и имеет размеры 30 см в длину, 80 см в высоту и 10 см в ширину. В эксперименте LHCf участвуют 30 ученых из 9 институтов в 5 странах (ноябрь 2012 г.).

• TOTEM (Total Cross Section, Elastic Scattering and Diffraction Dissociation) – эксперимент с самой длинной установкой на коллайдере. Его задачей является исследование самих протонов, путем точного измерения протонов, возникающих при столкновениях под малыми углами. Эта область известна как «прямое» направление и недоступна другим экспериментам LHC. Детекторы TOTEM распространяются почти на полкилометра вокруг точки взаимодействия CMS. TOTEM имеет почти 3 000 кг оборудования, в том числе четыре ядерных телескопа, а также 26 детекторов типа «римский горшок». Последний тип позволяет расположить детекторы максимально близко к пучку частиц. Эксперимент TOTEM включает около 100 ученых из 16 институтов в 8 странах (август 2014 года).

Зачем нужен Большой адронный коллайдер?

Крупнейшая международная научная установка исследует широкий спектр физических задач:

• Изучение топ-кварков. Данная частица является не только самым тяжелым кварком, но и самой тяжелой элементарной частицей. Исследование свойств топ-кварка также имеет смысл, потому что он является инструментом для исследования .
• Поиск и изучение бозона Хиггса. Хотя ЦЕРН утверждает, что бозон Хиггса был уже обнаружен (в 2012-м году), пока о его природе известно совсем немного и дальнейшие исследования могли бы внести большую ясность в механизм его работы.

• Изучение кварк-глюонной плазмы. При столкновениях ядер свинца на больших скоростях – в коллайдере образуется . Ее исследование может принести результаты, полезные как для ядерной физики (улучшение теории сильных взаимодействий), так и для астрофизики (изучение Вселенной в ее первые моменты существования).
• Поиск суперсимметрии. Это исследование направлено на опровержение или доказательство «суперсимметрии» — теории, согласно которой любая элементарная частица имеет более тяжелого партнера, называемого «суперчастицей».
• Исследование фотон-фотонных и фотон-адронных столкновений. Позволит улучшить понимание механизмов процессов подобных столкновений.
• Проверка экзотических теорий. К этой категории задач относятся самые нетрадиционные – «экзотические», например, поиск параллельных вселенных посредством создания мини-черных дыр.

Кроме этих задач, существует еще множество других, решение которых также позволит человечеству понимать природу и окружающий нас мир на более качественном уровне, что в свою очередь откроет возможности для создания новых технологий.

Практическая польза Большого адронного коллайдера и фундаментальной науки

Прежде всего, следует отметить, что фундаментальные исследования привносят вклад в фундаментальную науку. Применением же этих знаний занимается прикладная наука. Сегмент общества, не осведомленный в пользе фундаментальной науки зачастую не воспринимает открытие бозона Хиггса или создание кварк-глюонной плазмы, как нечто значимое. Связь подобных исследований с жизнью рядового человека – неочевидно. Рассмотрим краткий пример с атомной энергетикой:

В 1896-м году французский физик Антуан Анри Беккерель открыл явление радиоактивности. Долгое время считалось, что к ее промышленному использованию человечество перейдет нескоро. Всего за пять лет до запуска первого в истории ядерного реактора великий физик Эрнест Резерфорд, собственно открывший атомное ядро в 1911-м году, говорил, что атомная энергия никогда не найдет своего применения. Переосмыслить свое отношение к энергии, заключенной в ядре атома, специалистам удалось в 1939 году, когда немецкие ученые Лиза Мейтнер и Отто Ган обнаружили, что ядра урана при облучении их нейтронами делятся на две части с выделением огромного количества энергии - ядерной энергии.

И лишь после этого последнего звенья ряда фундаментальных исследований в игру вступила прикладная наука, которая на основе этих открытий изобрела устройство для получения ядерной энергии – атомный реактор. Масштаб открытия можно оценить, ознакомившись с долей выработки электроэнергии атомными реакторами. Так в Украине, например, на АЭС выпадает 56% выработки электроэнергии, а во Франции и вовсе – 76%.

Все новые технологии основываются на тех или иных фундаментальных знаниях. Приведем еще пару кратких примеров:

• В 1895-м году Вильгельм Конрад Рентген заметил, что под действием рентгеновского излучения фотопластинка затемняется. Сегодня рентгенография – одно из наиболее применяемых исследований в медицине, позволяющая изучить состояние внутренних органов и обнаружить инфекции и опухали.
• В 1915-м году Альберт Эйнштейн предложил свою . Сегодня эта теория учитывается при работе GPS спутников, которые определяют местоположение объекта с точностью до пары метров. GPS применяется в сотовой связи, картографии, мониторинге транспорта, но в первую очередь – в навигации. Погрешность спутника, не учитывающего ОТО, с момента запуска росла бы на 10 километров в день! И если пешеход может воспользоваться разумом и бумажной картой, то пилоты авиалайнера попадут в затруднительную ситуацию, так как ориентироваться по облакам – невозможно.

Если сегодня практическое применение открытиям, произошедшим на LHC еще не найдено – это не значит, что ученые «возятся на коллайдере зря». Как известно, человек разумный всегда намеревается получить максимум практического применения из имеющихся знаний, а потому знания о природе, накопленные в процессе исследования на БАК, определенно найдут свое применение, рано или поздно. Как уже было продемонстрировано выше – связь фундаментальных открытий и использующих их технологий иногда может быть совсем не очевидна.

Напоследок, отметим так называемые косвенные открытия, которые не ставятся как изначальные цели исследования. Они встречаются довольно часто, так как для совершения фундаментального открытия, обычно, требуется внедрение и использование новых технологий. Так развитие оптики получило толчок от фундаментальных исследований космоса, строящихся на наблюдениях астрономов через телескоп. В случае с ЦЕРН – так возникла повсеместно применяемая технология – Интернет, проект, предложенный Тимом Бернерсом-Ли в 1989-м году для облегчения поиска данных организации ЦЕРН.

Где находится большой адронный коллайдер?

В 2008 году CERN (Европейский совет ядерных исследований) завершил строительство сверхмощного ускорителя частиц, названного Большой адронный коллайдер. По-английски: LHC – Large Hadron Collider. CERN – международная межправительственная научная организация, образованная в 1955 году. По сути, это главная лаборатория мира в областях высоких энергий, физики частиц и солнечной энергетики . Членами организации являются порядка 20 стран.

Зачем нужен большой адронный коллайдер?

В окрестностях Женевы в 27-километровом (26 659 м) круговом бетонном тоннеле создано кольцо сверхпроводящих магнитов для разгона протонов. Предполагается, что ускоритель поможет не только проникнуть в тайны микроструктуры материи, но и позволит продвинуться в поисках ответа на вопрос о новых источниках энергии в глубине материи.

С этой целью одновременно со строительством самого ускорителя (стоимостью свыше 2 млрд долларов) созданы четыре детектора частиц. Из них два больших универсальных (CMS и ATLAS) и два – более специализированных. Общая стоимость детекторов приближается также к 2 млрд долларов. В каждом из больших проектов CMS и ATLAS приняли участие свыше 150 институтов из 50 стран, в том числе российских и белорусских.

Охота за неуловимым бозоном Хиггса

Как работает адронный коллайдер ускоритель? Коллайдер – это крупнейший ускоритель протонов, работающий на встречных пучках. В результате ускорения каждый из пучков будет иметь энергию в лабораторной системе 7 тераэлектрон-вольт (ТэВ), то есть 7x1012 электрон-вольт. При столкновении протонов образуется множество новых частиц, которые будут регистрироваться детекторами. После анализа вторичных частиц полученные данные помогут ответить на фундаментальные вопросы, волнующие ученых, занимающихся физикой микромира и астрофизикой. В числе главных вопросов – экспериментальное обнаружение бозона Хиггса.

Ставший «знаменитым» бозон Хиггса – гипотетическая частица, являющаяся одним из главных компонентов так называемой стандартной, классической модели элементарных частиц. Назван по имени британского теоретика Питера Хиггса, предсказавшего его существование в 1964 году. Считается, что хиггсовские бозоны, будучи квантами поля Хиггса, имеют отношение к фундаментальным вопросам физики. В частности – к концепции происхождения масс элементарных частиц.

2-4 июля 2012 ряд экспериментов на коллайдере выявили некую частицу, которую можно соотнести с бозоном Хиггса. Причем, данные подтвердились при измерении и системой ATLAS, и системой CMS. До сих пор идут споры, действительно ли открыт пресловутый бозон Хиггса, или это другая частица. Факт в том, что обнаруженный бозон – самый тяжелый из ранее фиксировавшихся. Для решения фундаментального вопроса были приглашены ведущие физики мира: Джеральд Гуральник, Карл Хаген, Франсуа Энглер и сам Питер Хиггс, теоретически обосновавший в далеком 1964 году существование бозона, названного в его честь. После анализа массива данных, участники исследования склонны считать, что бозон Хиггса действительно обнаружен.

Многие физики надеялись, что при исследовании бозона Хиггса выявятся «аномалии», которые заставили бы говорить о так называемой «Новой физике». Однако к концу 2014 года обработан почти весь массив данных, накопленный за три предыдущих года в результате экспериментов на БАК, и интригующих отклонений (за исключением отдельных случаев) не выявлено. На поверку оказалось, что двухфотонный распад пресловутого бозона Хиггса оказался, по словам исследователей, «слишком стандартным». Впрочем, намеченные на весну 2015 года эксперименты могут удивить научный мир новыми открытиями.

Не бозоном единым

Поиск бозона Хиггса – не самоцель гигантского проекта. Для ученых также важен поиск новых видов частиц, позволяющих судить о едином взаимодействии природы на ранней стадии существования Вселенной. Сейчас ученые различают четыре фундаментальных взаимодействия природы: сильное, электромагнитное, слабое и гравитационное. Теория предполагает, что на начальной стадии Вселенной, возможно, существовало единое взаимодействие. Если новые частицы будут открыты, то подтвердится эта версия.

Физиков также волнует вопрос о загадочном происхождении массы частиц. Почему частицы вообще имеют массу? И почему они имеют такие массы, а не другие? Попутно здесь всегда имеется в виду формула Е =mc ². В любом материальном объекте есть энергия. Вопрос в том, как ее высвободить. Как создать такие технологии, которые позволили бы высвобождать ее из вещества с максимальным коэффициентом полезного действия? На сегодня это основной вопрос энергетики.

Иными словами, проект Большого адронного коллайдера поможет ученым найти ответы на фундаментальные вопросы и расширить знания о микромире и, таким образом, – о происхождении и развитии Вселенной.

Вклад белорусских и российских ученых и инженеров в создание БАК

На этапе строительства европейские партнеры из CERN обратились к группе белорусских ученых, имеющих серьезные наработки в этой области, принять участие в создании детекторов для LHC с самого начала проекта. В свою очередь, белорусские ученые пригласили к сотрудничеству коллег Объединенного института ядерных исследований из наукограда Дубна и других российских институтов. Специалисты единой командой приступили к работе над так называемым детектором CMS – «Компактным мюонным соленоидом». Он состоит из многих сложнейших подсистем, каждая из которых сконструирована так, чтобы выполнялись специфические задачи, при этом совместно они обеспечивают идентификацию и точное измерение энергий и углов вылета всех частиц, рождающихся в момент протонных столкновений в БАК.

Белорусско-российские специалисты также участвовали в создании детектора ATLAS. Это установка высотой 20 м, способная измерить траектории частиц с высокой точностью: до 0,01 мм. Чувствительные датчики внутри детектора содержат около 10 млрд транзисторов. Приоритетная цель эксперимента ATLAS состоит в обнаружении бозона Хиггса, изучении его свойств.

Без преувеличения, наши ученые внесли существенный вклад в создание детекторов CMS и ATLAS. Некоторые важные компоненты были изготовлены на минском Машиностроительном заводе им. Октябрьской революции (МЗОР). В частности – торцевые адронные калориметры для эксперимента CMS. Кроме того, завод произвел весьма сложные элементы магнитной системы детектора ATLAS. Это крупногабаритные изделия, требующие владения специальными технологиями обработки металлов и сверхточной обработки. По оценке техников CERN, заказы были выполнены блестяще.

Нельзя недооценивать и «вклад личностей в историю». Например, инженер кандидат технических наук Роман Стефанович ответственен в проекте CMS за сверхточную механику. В шутку даже говорят, что без него CMS не был бы собран. Но если серьезно, то можно вполне определенно утверждать: без него сроки сборки и наладки при требуемом качестве не были бы выдержаны. Другой наш инженер-электронщик Владимир Чеховский, пройдя достаточно сложный конкурс, сегодня отлаживает электронику детектора CMS и его мюонных камер.

Наши ученые участвуют как в запуске детекторов, так и в лабораторной части, в их эксплуатации, поддержании и обновлении. Ученые из Дубны и их белорусские коллеги полноправно занимают свои места в международном физическом сообществе CERN, которое трудится ради получения новой информации о глубинных свойствах и строении материи.

Видео

Обзор от канала Простая наука, наглядно показывающий принцип действия ускорителя:

Обзор от уанала Галилео:

Обзор от уанала Галилео:

Адронный коллайдер запуск 2015:

Еще несколько лет назад я понятия не имел что такое адронные коллайдеры, Бозон Хиггса и для чего тысячи ученых всего мира трудятся в огромном физическом кампусе на границе Швейцарии и Франции, закапывая в землю миллиарды долларов.
Затем для меня, как и многих других жителей планеты, стали привычными выражение Большой Адронный Коллайдер, знание о сталкивающихся в нем на скорости света элементарных частицах и об одном из величайших открытий последнего времени — Бозоне Хиггса.

И вот, в середине июня мне представилась возможность своими глазами увидеть то, о чем столько говорят и о чем бродит столько противоречивых слухов.
Это была не просто короткая экскурсия, а полноценный день, проведенный в крупнейшей в мире лаборатории ядерной физики — Церне. Здесь нам удалось и пообщаться с самими учеными-физиками, и увидеть массу интересного в этом научном кампусе, спуститься в святая-святых — Большой Адронный Коллайдер (а ведь когда он запущен и в нем проводятся испытания, какой-либо доступ извне к нему невозможен), побывать на заводе по производству гигантских магнитов для коллайдера, в центре Atlas, где ученые проводят анализ данных, полученных в коллайдере, тайком побывать в новейшем строящемся линейном коллайдере и даже, почти как в квесте, практически пройти по тернистому пути элементарной частицы, от конца к началу. И увидеть, откуда же все начинается…
Но обо всем этом в отдельных постах. Сегодня просто Большой Адронный Коллайдер.
Если это можно назвать просто мой мозг отказывается понять, КАК такое можно было сначала придумать, а затем построить.

2. Много лет назад эта картинка стала всемирно известной. Многие считают, что это и есть Большой Адронный в разрезе. На самом деле, это разрез одного из самых больших детекторов — CMS. Его диаметр составляет около 15 метров. Это не самый большой детектор. Диаметр Atlas-а около 22 метров.

3. Чтобы примерно понимать, что это вообще такое и насколько коллайдер большой, посмотрим на спутниковую карту.
Это предместье Женевы, совсем недалеко от Женевского озера. Именно здесь базируется огромный кампус ЦЕРНа, о котором я отдельно расскажу чуть позже, и под землей на различных глубинах располагается куча коллайдеров. Да-да. Он не один. Их десяток. Большой Адронный просто венчает эту структуру, образно говоря, завершая цепочку коллайдеров, по которым разгоняются элементарные частицы. Об этом тоже я расскажу отдельно, пройдя вместе с частицей от Большого (LHC) до самого первого, линейного Linac.
Диаметр кольца LHC составляет почти 27 километров и он залегает на глубине чуть более 100 метров (на рисунке самое большое кольцо).
В LHC есть четыре детектора — Alice, Atlas, LHCb и CMS. Мы спускались к детектору CMS.

4. Помимо этих четырех детекторов, все остальное пространство под землей представляет из себя тоннель, в котором располагается беспрерывная кишка из вот таких синих сегментов. Это магниты. Гигантские магниты, в которых создается сумасшедшее магнитное поле, в котором и двигаются со скоростью света элементарные частицы.
Всего их 1734.

5. Внутри магнит представляет из себя вот такую сложную структуру. Здесь масса всего, но самое основное — это две полые трубки внутри, в которых летают протонные пучки.
В четырех местах (в тех самых детекторах) эти трубки пересекаются и протонные пучки сталкиваются. В тех местах, где они сталкиваются, протоны разлетаются на различные частицы, что и фиксируют детекторы.
Это если вкратце говорить о том, что это за ерунда и как она работает.

6. Итак, 14 июня, утро, ЦЕРН. Мы приезжаем к малозаметному заборчику с воротами и небольшим зданием на территории.
Это вход в один из четырех детекторов Большого Адронного Коллайдера — CMS.
Здесь я хочу немного остановиться, чтобы рассказать о том, как нам вообще удалось сюда попасть и благодаря кому.
А всему «виной» Андрей, наш человек, который работает в ЦЕРНе, и благодаря которому наше посещение было не какой-то короткой скучной экскурсией, а невероятно интересным и наполненным огромным количеством информации.
Андрей (он в зеленой футболке) никогда не против гостей и всегда рад способствовать посещению этой Мекки ядерной физики.
Знаете, что интересно? Это пропускной режим в Коллайдере и в ЦЕРНе вообще.
Да, все по магнитной карте, но… сотрудник по своему пропуску имеет доступ на 95% территории и объектов.
И только те, где повышенный уровень радиационной опасности, нужен специальный доступ — это внутрь самого коллайдера.
А так — без проблем сотрудники передвигаются по территории.
На минуточку — здесь вложены миллиарды долларов и масса самого невероятного оборудования.
И тут же я вспоминаю какие-нибудь заброшенные объекты в Крыму, где все давно нафиг вырезано, но, тем не менее, все мегасекретно, снимать ни в коем случае нельзя, и объект невесть какой стратегический.
Просто здесь люди адекватно думают головой.

7. Так выглядит территория CMS. Никаких тебе понтов во внешней отделке и супер-тачек на парковке. А ведь могут себе позволить. Просто незачем.

8. ЦЕРН, как ведущий мировой научный центр в области физики, использует несколько различных направлений в части пиара. Один из них — так называемое «Tree».
В его рамках приглашаются школьные учителя по физике из разных стран и городов. Им здесь показывают и рассказывают. Затем учителя возвращаются в свои школы и рассказывают об увиденном ученикам. Какое-то количество учеников, вдохновившись рассказом, начинают с большим интересом заниматься физикой, затем идут в ВУЗы на физические специальности и в будущем, возможно, даже попадут сюда работать.
Но пока дети еще учатся в школе, у них тоже есть возможность побывать в ЦЕРНе и, конечно же, спуститься в Большой Адронный Коллайдер.
Несколько раз в месяц здесь проводятся специальные «дни открытых дверей» для одаренных детей из разных стран, влюбленных в физику.
Их отбирают те самые учителя, которые были в основе этого дерева и подают предложения в офис ЦЕРНа в Швейцарии.
Так совпало, что в день, когда мы приехали увидеть Большой Адронный Коллайдер, сюда приехала одна из таких групп из Украины — дети, воспитанники Малой Академии Наук, прошедшие сложный конкурс. Вместе с ними мы спустились на 100-метровую глубину, в самое сердце Коллайдера.

9. Слава с нашими бейджами-пропусками.
Обязательные элементы работающих здесь физиков — шлем с фонарем и ботинки с металлической пластиной на носке (чтобы при падении груза уберечь пальцы ног)

10. Одаренные дети, увлеченные физикой. Через несколько минут сбудется их места — они спустятся в Большой Адронный Коллайдер

11. Рабочие играют в домино отдыхают перед очередной сменой под землей

12. Контрольно-управляющий центр CMS. Сюда стекаются первичные данные от основных датчиков, характеризующих функционирование системы.
Во время работы коллайдера, здесь круглосуточно работает команда из 8 человек.

13. Нужно сказать, что в настоящий момент Большой Адронный остановлен на два года для выполнения программы ремонта и модернизации коллайдера.
Дело в том, что 4 года назад на нем произошла авария, после которой коллайдер так и не работал на полную мощность (об аварии я расскажу в следующем посте).
После модернизации, которая закончится в 2014 году, он должен работать на еще большей мощности.
Если бы коллайдер сейчас работал, побывать в нем нам бы точно не удалось

14. На специальном техническом лифте мы спускаемся на глубину более 100 метров, где расположен Коллайдер.
Лифт является единственным средством спасения персонала в случае чрезвычайной ситуации, т.к. лестниц здесь нет. То есть это самое безопасное место в CMS.
По инструкции, в случае тревоги, весь персонал должен немедленно направляться к лифту.
Здесь создается избыточной давление, чтобы в случае задымления дым не попал внутрь и люди не получили отравление.

15. Борис переживает, чтобы не было задымления

16. На глубине. Здесь все пронизано коммуникациями

17. Бесконечные километры проводов и кабелей для передачи данных

18. Здесь огромное количество труб. Так называемая криогеника. Дело в том, что внутри магнитов для охлаждения используется гелий. Также необходимо охлаждение других систем, а также гидравлика.

19. В залах обработки данных, расположенных в детекторе расположен находится огромное число серверов.
Они объединены в так называемые триггеры невероятной производительности.
Например, первый триггер за 3 миллисекунды из 40 000 000 событий должен отобрать около 400 и передать их на второй триггер — высшего уровня.

20. Оптоволоконное безумие.
Компьютерные залы расположены выше детектора, т.к. здесь совсем небольшое магнитное поле, не препятствующие работе электроники.
В самом детекторе сбор данных осуществлять бы не удалось.

21. Глобальный триггер. Он состоит из 200 компьютеров

22. Какой там Apple? Dell !!!

23. Серверные шкафы надежно заперты

24. Забавный рисунок на одном из рабочих мест операторов.

25. В конце 2012 года в Большом Адронном Коллайдере в результате эксперимента таки был открыт Бозон Хиггса, и это событие широко отмечалось работниками ЦЕРНа.
Бутылки от шампанского после празднования не выбросили специально, считая, что это только начало великих дел

26. На подходе к самому детектору везде таблички, предупреждающие о радиационной опасности

26. У всех сотрудников Коллайдера есть персональные дозиметры, которые они обязаны поднести к считывающему устройству и зафиксировать свое нахождение.
Дозиметр накапливает уровень радиации и в случае приближения к граничной дозе, информирует сотрудника, а также он-лайн передает данные на пост управления, предупреждая о том, что около коллайдера находится человек, который в опасности

27. Перед самым детектором система доступа высшего уровня.
Войти можно, приложим персональную карту, дозиметр и пройдя сканирование сетчатки глаза

28. Что я и делаю

29. И вот он — детектор. Небольшое жало внутри — это что-то похожее на патрон для дрели, в котором расположены те огромные магниты, которые сейчас казались бы совсем маленькими. В настоящий момент магниты отсутствуют, т.к. проходит модернизация

30. В рабочем состоянии детектор соединен и выглядит единым целым

31. Вес детектора — 15 тысяч тонн. Здесь создается невероятное по силе магнитное поле.

32. Сравните размеры детектора с людьми и техникой, работающими внизу

33. Кабеля синего цвета — питание, красные — данные

34. Интересно, что во время работы Большой Адронный потребляет в час 180 мегаватт электроэнергии.

35. Текущие работы по обслуживанию датчиков

36. Многочисленные датчики

37. И питание к ним… обратно возвращается оптоволокно

38. Взгляд невероятно умного человека.

39. Полтора часа под землей пролетает, как пять минут… Поднявшись обратно на бренную землю, невольно задумываешься… КАК это можно сделать.
И ЗАЧЕМ они это делают….

Карта с нанесённым на неё расположением Коллайдера

Для дальнейшего объединения фундаментальных взаимодействий в одной теории используются различные подходы: теория струн , получившая своё развитие в М-теории (теории бран), теория супергравитации , петлевая квантовая гравитация и др. Некоторые из них имеют внутренние проблемы, и ни у одной из них нет экспериментального подтверждения. Проблема в том, что для проведения соответствующих экспериментов нужны энергии, недостижимые на современных ускорителях заряженных частиц.

БАК позволит провести эксперименты, которые ранее было невозможно провести и, вероятно, подтвердит или опровергнет часть этих теорий. Так, существует целый спектр физических теорий с размерностями больше четырёх, которые предполагают существование «суперсимметрии » - например, теория струн , которую иногда называют теорией суперструн именно из-за того, что без суперсимметрии она утрачивает физический смысл. Подтверждение существования суперсимметрии, таким образом, будет косвенным подтверждением истинности этих теорий.

Изучение топ-кварков

История строительства

27-километровый подземный туннель, предназначенный для размещения ускорителя LHC

Идея проекта Большого адронного коллайдера родилась в 1984 году и была официально одобрена десятью годами позже. Его строительство началось в 2001 году , после окончания работы предыдущего ускорителя - Большого электрон-позитронного коллайдера .

В ускорителе предполагается сталкивать протоны с суммарной энергией 14 ТэВ (то есть 14 тераэлектронвольт или 14·10 12 электронвольт) в системе центра масс налетающих частиц, а также ядра свинца с энергией 5,5 ГэВ (5,5·10 9 электронвольт) на каждую пару сталкивающихся нуклонов . Таким образом, БАК будет самым высокоэнергичным ускорителем элементарных частиц в мире, на порядок превосходя по энергии своих ближайших конкурентов - протон-антипротонный коллайдер Тэватрон , который в настоящее время работает в Национальной ускорительной лаборатории им. Энрико Ферми (США), и релятивистский коллайдер тяжёлых ионов RHIC, работающий в Брукхейвенской лаборатории (США).

Ускоритель расположен в том же туннеле, который прежде занимал Большой электрон-позитронный коллайдер . Туннель с длиной окружности 26,7 км проложен на глубине около ста метров под землёй на территории Франции и Швейцарии . Для удержания и коррекции протонных пучков используются 1624 сверхпроводящих магнита , общая длина которых превышает 22 км. Последний из них был установлен в туннеле 27 ноября 2006 года . Магниты будут работать при температуре 1,9 K (−271 °C). Строительство специальной криогенной линии для охлаждения магнитов закончено 19 ноября 2006 года.

Испытания

Технические характеристики

Процесс ускорения частиц в коллайдере

Скорость частиц в БАК на встречных пучках близка к скорости света в вакууме . Разгон частиц до таких больших скоростей достигается в несколько этапов. На первом этапе низкоэнергетичные линейные ускорители Linac 2 и Linac 3 производят инжекцию протонов и ионов свинца для дальнейшего ускорения. Затем частицы попадают в PS-бустер и далее в сам PS (протонный синхротрон), приобретая энергию в 28 ГэВ. После этого ускорение частиц продолжается в SPS (протонный суперсинхротрон), где энергия частиц достигает 450 ГэВ. Затем пучок направляют в главное 26,7-километровое кольцо и в точках столкновения детекторы фиксируют происходящие события.

Потребление энергии

Во время работы коллайдера расчётное потребление энергии составит 180 МВт . Предположительные энергозатраты всего кантона Женева. Сам CERN не производит энергию, имея лишь резервные дизельные генераторы .

Распределённые вычисления

Для управления, хранения и обработки данных, которые будут поступать с ускорителя БАК и детекторов, создаётся распределённая вычислительная сеть LCG (англ. LHC Computing GRID ), использующая технологию грид . Для определённых вычислительных задач будет задействован проект распределённых вычислений [email protected] .

Неконтролируемые физические процессы

Некоторые специалисты и представители общественности высказывают опасения, что имеется отличная от нуля вероятность выхода проводимых в коллайдере экспериментов из-под контроля и развития цепной реакции, которая при определённых условиях теоретически может уничтожить всю планету. Точка зрения сторонников катастрофических сценариев, связанных с работой БАК, изложена на отдельном сайте. Из-за подобных настроений БАК иногда расшифровывают как Last Hadron Collider (Последний Адронный Коллайдер).

В этой связи наиболее часто упоминается теоретическая возможность появления в коллайдере микроскопических чёрных дыр , а также теоретическая возможность образования сгустков антиматерии и магнитных монополей с последующей цепной реакцией захвата окружающей материи.

Указанные теоретические возможности были рассмотрены специальной группой CERN, подготовившей соответствующий доклад, в котором все подобные опасения признаются необоснованными. Английский физик-теоретик Эдриан Кент опубликовал научную статью с критикой норм безопасности, принятых CERN, поскольку ожидаемый ущерб, то есть произведение вероятности события на число жертв, является, по его мнению, неприемлемым. Тем не менее, максимальная верхняя оценка вероятности катастрофического сценария на БАК составляет 10 -31 .

В качестве основных аргументов в пользу необоснованности катастрофических сценариев приводятся ссылки на то, что Земля , Луна и другие планеты постоянно бомбардируются потоками космических частиц с гораздо более высокими энергиями. Упоминается также успешная работа ранее введённых в строй ускорителей, включая релятивистский коллайдер тяжёлых ионов RHIC в Брукхейвене . Возможность образования микроскопических чёрных дыр не отрицается специалистами CERN, однако при этом заявляется, что в нашем трёхмерном пространстве такие объекты могут возникать только при энергиях, на 16 порядков больших энергии пучков в БАК. Гипотетически микроскопические чёрные дыры могут появляться в экспериментах на БАК в предсказаниях теорий с дополнительными пространственными измерениями. Такие теории пока не имеют каких-либо экспериментальных подтверждений. Однако, даже если чёрные дыры будут возникать при столкновении частиц в БАК, предполагается, что они будут чрезвычайно неустойчивыми вследствие излучения Хокинга и будут практически мгновенно испаряться в виде обычных частиц.

21 марта 2008 года в федеральный окружной суд штата Гавайи (США) был подан иск Уолтера Вагнера (англ. Walter L. Wagner ) и Луиса Санчо (англ. Luis Sancho ), в котором они, обвиняя CERN в попытке устроить конец света, требуют запретить запуск коллайдера до тех пор, пока не будет гарантирована его безопасность.

Сравнение с природными скоростями и энергиями

Ускоритель предназначен для сталкивания таких частиц, как адроны и атомарные ядра. Однако, существуют природные источники частиц, скорость и энергия которых значительно выше, чем в коллайдере (см.: Зэватрон). Такие природные частицы обнаруживают в космических лучах . Поверхность планеты Земля частично защищена от этих лучей, но, проходя через атмосферу, частицы космических лучей сталкиваются с атомами и молекулами воздуха. В результате этих природных столкновений в атмосфере Земли рождается множество стабильных и нестабильных частиц. В результате, на планете уже в течение многих миллионов лет присутствует естественный радиационный фон. То же самое (сталкивание элементарных частиц и атомов) будет происходить и в БАК, однако с меньшими скоростями и энергиями, и в гораздо меньшем количестве.

Микроскопические чёрные дыры

Если чёрные дыры могут возникать в ходе столкновения элементарных частиц, они также будут и распадаться на элементарные частицы, в соответствии с принципом CPT-инвариантности , являющимся одним из самых фундаментальных принципов квантовой механики.

Далее, если бы гипотеза существования стабильных чёрных микро-дыр была верна, то они бы образовывались в больших количествах в результате бомбардировки Земли космическими элементарными частицами. Но бо́льшая часть прилетающих из космоса высокоэнергетических элементарных частиц обладают электрическим зарядом, поэтому часть чёрных дыр были бы электрически заряжены. Эти заряженные чёрные дыры захватывались бы магнитным полем Земли и, будь они в самом деле опасны, давно разрушили бы Землю. Механизм Швиммера, делающий чёрные дыры электрически нейтральными, очень похож на эффект Хокинга и не может работать, если эффект Хокинга не работает.

К тому же, любые чёрные дыры, заряженные или электрически нейтральные, захватывались бы белыми карликами и нейтронными звёздами (которые, как и Земля, бомбардируются космическим излучением) и разрушали их. В результате время жизни белых карликов и нейтронных звёзд было бы гораздо короче, чем наблюдаемое в действительности. Кроме того, разрушаемые белые карлики и нейтронные звёзды испускали бы дополнительное излучение, которое в действительности не наблюдается.

Наконец, теории с дополнительными пространственными измерениями, предсказывающие возникновение микроскопических чёрных дыр, не противоречат экспериментальным данным, только если количество дополнительных измерений не меньше трёх. Но при таком количестве дополнительных измерений должны пройти миллиарды лет, прежде чем чёрная дыра причинит Земле сколько-нибудь существенный вред.

Страпельки

Противоположных взглядов придерживается доктор физико-математических наук из НИИ ядерной физики МГУ Эдуард Боос, отрицающий возникновение на БАК макроскопических чёрных дыр, а следовательно, «кротовых нор» и путешествий во времени .

Примечания

1. The ultimate guide to the LHC (англ.) P. 30.
2. LHC: ключевые факты . «Элементы большой науки». Проверено 15 сентября 2008.
3. Tevatron Electroweak Working Group, Top Subgroup
4. LHC synchronization test successful (англ.)
5. Второй тест системы инжекции прошёл с перебоями, но цели достиг . «Элементы большой науки» (24 августа 2008). Проверено 6 сентября 2008.
6. LHC milestone day gets off to fast start
7. First beam in the LHC - accelerating science .
8. Mission complete for LHC team . physicsworld.com. Проверено 12 сентября 2008.
9. На LHC запущен стабильно циркулирующий пучок . «Элементы большой науки» (12 сентября 2008). Проверено 12 сентября 2008.
10. Происшествие на Большом адронном коллайдере задерживает эксперименты на неопределённый срок . «Элементы большой науки» (19 сентября 2008). Проверено 21 сентября 2008.
11. Большой адронный коллайдер возобновит работу не раньше весны - ЦЕРН . РИА «Новости» (23 сентября 2008). Проверено 25 сентября 2008.
12. http://press.web.cern.ch/Press/PressReleases/Releases2008/PR14.08E.html
13. https://edms.cern.ch/file/973073/1/Report_on_080919_incident_at_LHC__2_.pdf
14. https://lhc2008.web.cern.ch/LHC2008/inauguration/index.html
15. Ремонт поврежденных магнитов будет более объемным, чем казалось ранее . «Элементы большой науки» (09 ноября 2008). Проверено 12 ноября 2008.
16. Расписание на 2009 год . «Элементы большой науки» (18 января 2009). Проверено 18 января 2009.
17. Пресс-релиз ЦЕРН
18. Утверждён план работы Большого адронного коллайдера на 2009-2010 годы . «Элементы большой науки» (6 февраля 2009). Проверено 5 апреля 2009.
19. The LHC experiments .
20. «Ящик Пандоры» открывается . Вести.ру (9 сентября 2008). Проверено 12 сентября 2008.
21. The Potential for Danger in Particle Collider Experiments (англ.)
22. Dimopoulos S., Landsberg G. Black Holes at the Large Hadron Collider (англ.) Phys. Rev. Lett. 87 (2001)
23. Blaizot J.-P. et al. Study of Potentially Dangerous Events During Heavy-Ion Collisions at the LHC.
24. Review of the Safety of LHC Collisions LHC Safety Assessment Group
25. Критический обзор рисков ускорителей . Проза.ру (23 мая 2008). Проверено 17 сентября 2008.
26. Какова вероятность катастрофы на LHC?
27. Судный день
28. Asking a Judge to Save the World, and Maybe a Whole Lot More (англ.)
29. Объяснение того, почему БАК будет безопасным (англ.)
30. http://environmental-impact.web.cern.ch/environmental-impact/Objects/LHCSafety/LSAGSummaryReport2008-es.pdf (исп.)
31. http://environmental-impact.web.cern.ch/environmental-impact/Objects/LHCSafety/LSAGSummaryReport2008-de.pdf (нем.)
32. http://environmental-impact.web.cern.ch/environmental-impact/Objects/LHCSafety/LSAGSummaryReport2008-fr.pdf (фр.)
33. H. Heiselberg. Screening in quark droplets // Physical Review D. - 1993. - Т. 48. - № 3. - С. 1418-1423. DOI :10.1103/PhysRevD.48.1418
34. M. Alford, K. Rajagopal, S. Reddy, A. Steiner. Stability of strange star crusts and strangelets // The American Physical Society. Physical Review D. - 2006. - Т. 73, 114016.
