Укрепленные районы и борьба с ними.

Разветвленная подземная тюрьма, где заключенные должны были воевать, защищая подступы к столице...

Специальный Подземный Укрепрайон (далее СПУР) находится на территории одного действующего полигона инженерно-военных войск. Однако со стороны подходы к территории выглядят примерно так:

В конце поста будет приложен видеоотчет. Прекрасная природа, густой лес, изредка поселки. Все это окружает скрытый от посторонних глаз действующий полигон инженерных войск. Полигон охраняется как надо, однако это не помешало нам попасть на его территорию и отыскать вход в заброшенную подземную систему.

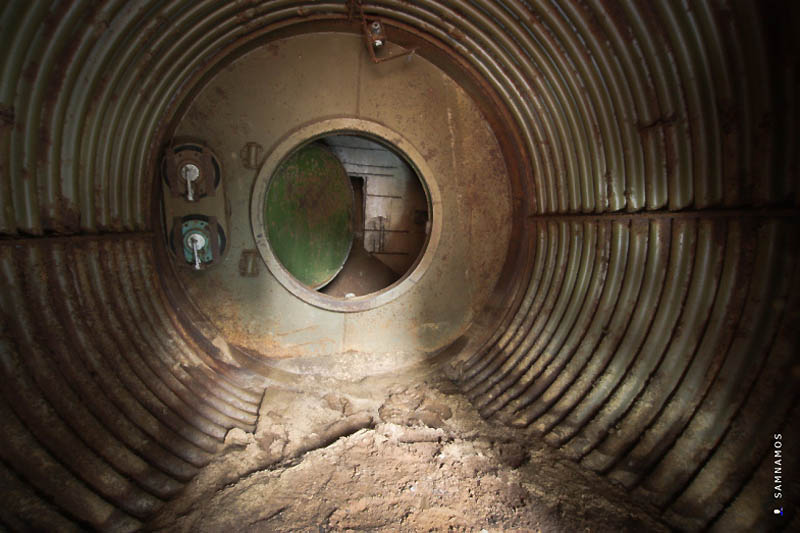

Спур представляет из себя ДОТы, капониры, соединенные двухуровневой системой ходов. Система настолько разветвленная и запутанная, что при первом посещении потеряться в ней достаточно легко.

Примерные характеристики СПУРа:

1. Артиллерийский полигон, построен примерно в 1940-х годах.


2. Глубина заложения под землей - не более 5 метров.


3. Протяженность - не более километра.

Чтобы солдаты могли незаметно перемещаться от дота к доту, от капонира к капониру, от укрепления к укреплению. Подобная система была прорывом для того времени, хотя частично и была заимствована у немцев.

А теперь давайте переместимся в тот период.
Начало Великой Отечественной Войны. Эта система была построена незадолго до войны, и должна была входить в Зону Тотальной Обороны Москвы. Тогда государство задумалось, а почему бы не создать отдельный вид войск - заключенных! Их не жалко, на них не надо тратить деньги, провизию, и их действительно много. Однако, как заставить заключенных защищать город, вести бой, как сделать так, чтобы они не сбежали и чтобы не перешли на сторону противника? СПУР - стало идеальным решением, запутанные подземные ходы с заминированными входами, заключенным пришлось бы воевать, чтобы выжить или умереть. Возможности побега или прорыва немецких войск в систему так же были исключены благодаря запутанности системы и заминированным входам.

Фашисты были остановлены не дойдя до подземной крепости 6 километров, СПУР оказался не востребован, а поэтому заключенные оттуда были вывезены, а сама система частично взорвана.

Так гласит основная легенда, на деле же все немного по-другому.

Действительно, где-то около Москвы может и существует СПУР, который точно подходит под эту легенду, но скорее всего он давно уже недоступен. Чтобы можно было примерно понять, как СПУР устроен, и что вообще из себя он представляет был построен данный полигон, о котором я сейчас вам рассказываю, а так же для военно-инженерных войск.

Данный подземный полигон, который так же называется СПУР был построен для нужд Инженерный войск, а точнее для их отработок и тренировок. Доты построены 1937 года (примерно), Капониры - примерно 1939.

Подземная война - Подземная война (иногда называемая минной или тоннельной войной) — обобщающее название для боевых действий, ведущихся в тоннелях и других подземных полостях. Включает строительство подземных объектов в целях нападения или обороны и использование существующих подземелий естественного (пещеры) и искусственного (катакомбы, городские коммуникации и т. п.) происхождения для военных целей.

На протяжении многих веков самым заметным аспектом подземной войны была оперативная прокладка подземных галерей-тоннелей в ходе боевых действий с целью закладки мин или проникновения на территорию противника. Помимо этого, подземные полости естественного или искусственного происхождения (в том числе специально построенные) могут иметь следующие военные применения:

• убежища и укрытия (для мирных жителей, военных, криминогенных элементов или террористов и т. д.);


• коммуникационные сооружения (пути сообщения, узлы связи, типографии и пр.);


• фортификационные сооружения (укреплённые районы, бункеры и пр.);


• заводы (для производства оружия, боеприпасов и пр.);


• полигоны (испытание оружия, стрельбища, места тренировок).

Уже после войны некоторые ДОТы были соединены подземными ходами, с использованием запасных выходов. При строительстве широко использовались трофейные устройства: немецкий и финских дверей, немецкого волнистого железа и амбразурных устройств.

Все потерны - ходы имеют так же внутреннюю безопасность. В частности в поворотах сделаны ответвления с будками из которых военный должен был простреливать прямолинейные участки потерн. Перед будками стоят решетчатые двери, задвижки. Так же, в одном месте устроен решетчатый подьемный мост, который предусмотрен для разделения будки с дежурным от обычных ходов. В подземной части так же имеется несколько помещений с разными типами потолочного покрытия, два туалета, несколько тамбуров для испытания дверей различной конструкции.

В данной системе СПУР есть достаточно разные помещения, имеются туалеты, ФВУ (Фильтро-вентиляцонные установки), дизель-генераторные, пулеметные, генераторные, есть помещения складов, помещения для личного состава и много много других.

"Свергнутая" система ФВУ, которая должна была фильтровать воздух под землей.

Вся подземная территория давно заброшена и находится в печальном состоянии, однако не исключено, что военные до сих пор отрабатывают здесь боевые навыки.

Один из спусков на нижний уровень.

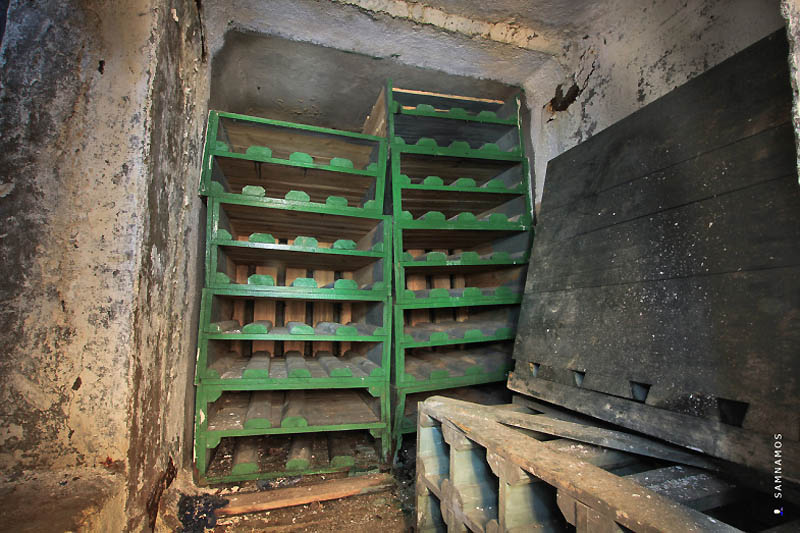

Артсклад. По идее тут должны были лежать снаряды.

Гидравлический привод крупнокалиберного орудия. Рядом внизу имеется маленький отсек, куда должны были падать использованные гильзы.

Немного неудачно склеенная панорама, однако она показывает масштабы.

Далеко не полная карта, найденная мной на просторах интернета. Цифрами условно показано где и что находится.

1. Хозяйственный блок.
2. Хозяйственный блок.
3. Макет смотрового перескопического устройства.
4. Противопехотная пулеметная точка. Пулемет вращается на 360 градусов, оснащен стационарным фильтрвентиляционным комплектом.
5. Наблюдательный бронекупол

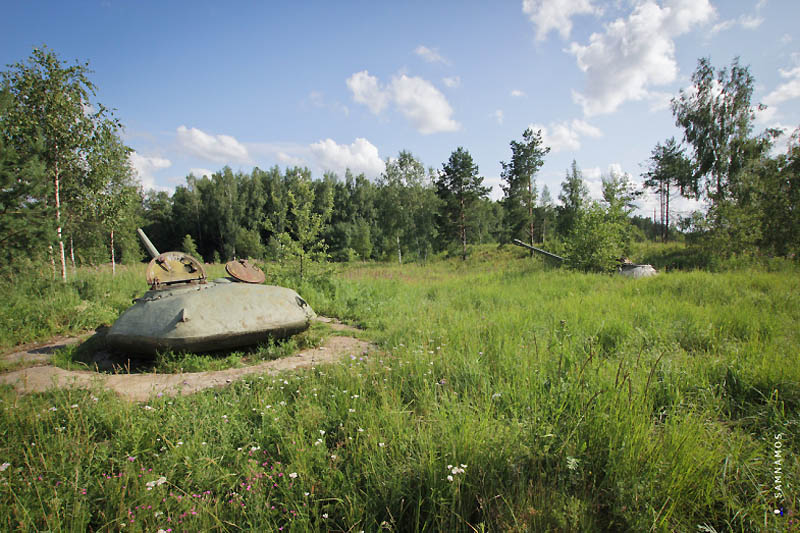

6. Артпозиция из танковой орудийной башни Т-34.
7.
8. Артпозиция из башни танка КВ-1. Трофейная ФВУ.
9. За позицией - сдвижная решетка и отсек дренажа.
10. Огневая точка прикрытия тоннеля. Рядом "ловчая яма."
11. Огневая точка прикрытия тоннелей на изгибе.
12. Простое и пустое двухэтажное помещение, с выходом на поверхность.
13. Артпозиция №2. Компоновка круговая, для обороны на 180 градусов. Внизу помещения для личного состава, ФВУ.
14. Отсеки для отработки последовательной защиты помещений. Гермы сдвижные, с окошком для ведения огня. Каждую герму берут с боем, что бы обнаружить за ней точно такую же неприступную герму.
15. Артпозиция № 3. Бронедвери входа.
16. Артпозиция №1, самая крупная.
И еще много много других не указанных помещений и ходов.

Из истории подземных войн и подземных военных сооружений типа: галерея, доты, траншеи, катакомбы можно выделить Первую Мировую Войну, Вторую Мировую Войну и много других войн.

Спасибо за прочтение поста!

: Перед началом Великой отечественной войны был принят указ о создании вокруг Москвы «Зоны Тотальной Обороны». В нее вошли различные укрепления, которые должны были на некоторое время задержать фашистов, на подходе к границам столицы. В кратчайшие сроки были возведены внушающие сооружения, доты, танковые пушки и множество окопов. Держать оборону должны были заключенные. На тот случай, если в строю произойдет бунт или укрепления захват фашисты, вся территория была усыпана зарядами. К счастью обороняться не потребовалось. Вражеская армия была остановлена буквально «На подступах» к укреп-району, не дойдя нескольких километров. В этом обзоре речь пойдет о системе укреплений, расположенной в недалеко от города Нахабино (Ново-Рижское направление).

(Всего 15 фото)

1. Территория позиций огорожена и на первый взгляд пуста.

2. Но если тщательно приглядеться, в некоторых зарослях можно разглядеть "Торчащие" Танковые пушки

3. Из под каждой пушки есть эвакуационный выход, находящийся немного поодаль.

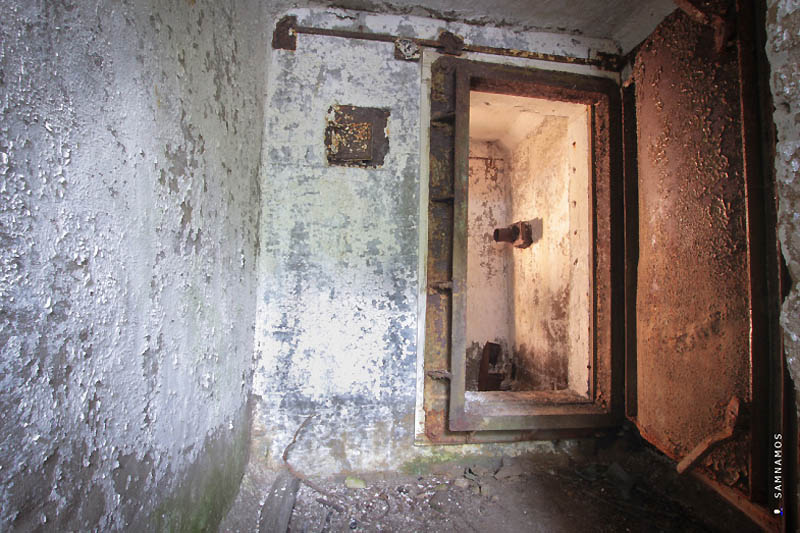

4. Внутри две небольших комнатки. Первая, где располагается непосредственно сама пушка

5. Вторая - комнатка со шкафом для хранения боеприпасов

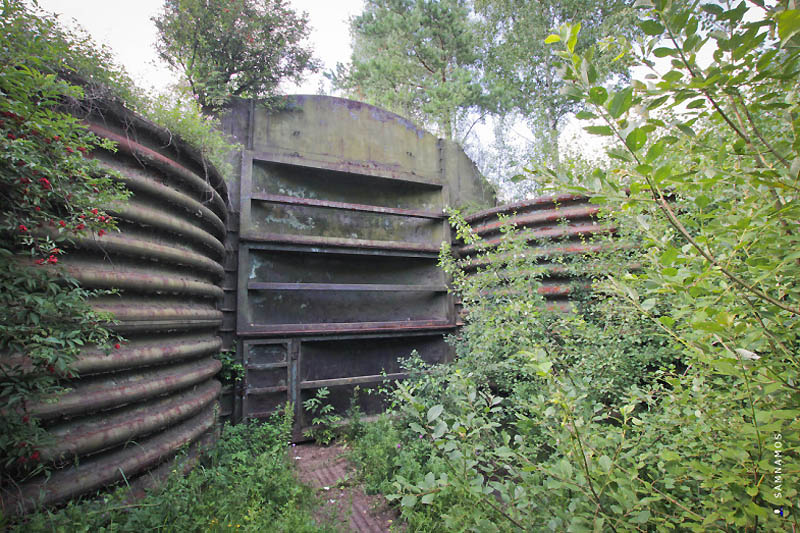

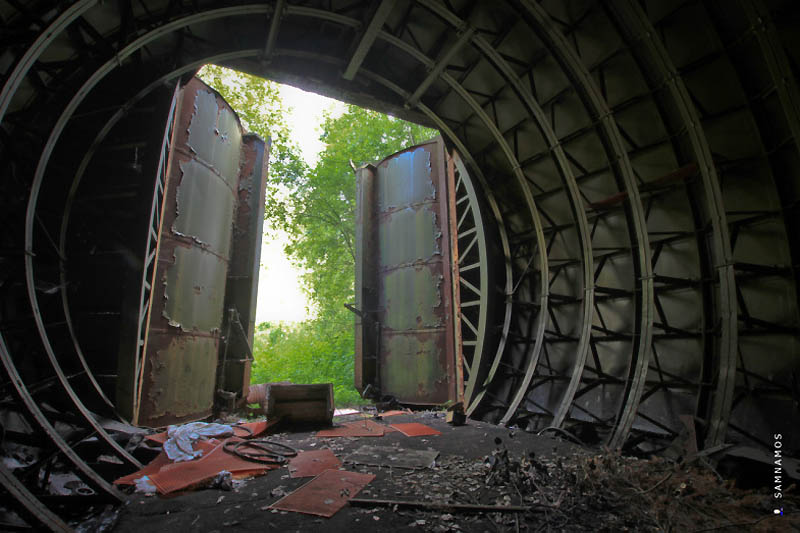

6. Помимо многочисленных пушек, можно обнаружить два огромных холма, скрывающих под собой громаду для автотранспорта.

8. Второй "холм" намертво закрыт.

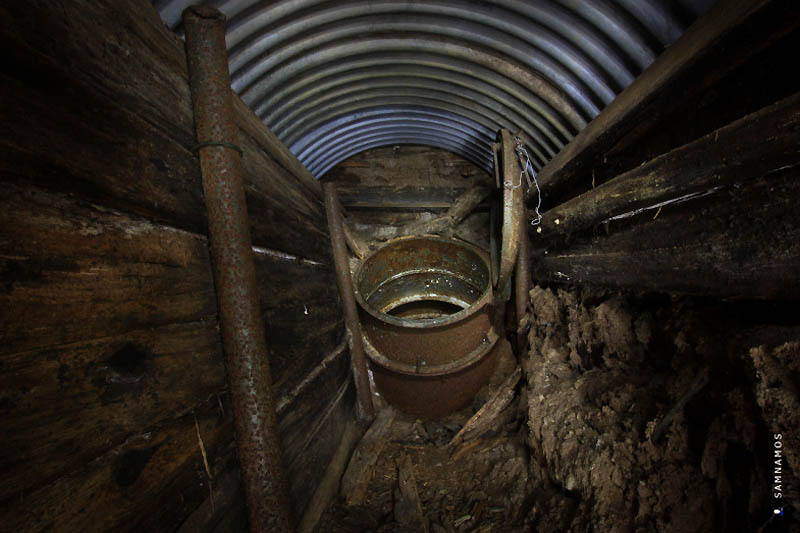

9. Также можно найти небольшие жилые землянки, скрывающиеся в зарослях или полу- обвалившегося окопа.

10. Внутри как правило помещение цилиндрической формы, разделенное перегородкой.

11. Так это помещение выглядит снаружи (Макет из музейной части).

12. Еще один тип землянки (В качестве распора используется металлические стержни, накрытые тканью).

Маленький остров Шумшу Курильской гряды известен как место самой кровопролитной битвы в русско-японской войне. Будоражат кровь легенды о подземных самураях, которые, не услышав приказа генерала о капитуляции, так и остались в своих подземных укреплениях. Остров Шумшу известен в русской истории с XVIII столетия. За несколько веков его население несколько раз сменило подданство. Сегодня остров необитаем. Здесь никого нет, кроме исследователей ежегодных экспедиций, которые на некоторое время приезжают работать в суровых климатических условиях, и 7-8 смотрителей маяков. Мы расскажем самые интересные факты из истории острова и его военного прошлого. Вы узнаете, что представляет собой сейчас это удивительное место.

Расположение, климат и природные особенности

Площадь острова составляет чуть меньше 400 км 2 . Он относится к группе Северных Курильских островов. Шумшу и Камчатку разделяет Первый Камчатский пролив протяженностью 11 км. Второй Камчатский пролив меньше (2 км), он отделяет Шумшу от Парамушира. Вулканов на острове нет, что очень удивительно. Из водоемов стоит отметить пресное озеро, небольшие речки, болота.

Климат здесь арктический, суровый. Флора и фауна выражены очень слабо: на берегах хорошо растёт морская капуста, плавают нерпы, каланы и сивучи. На самом острове водятся мелкие грызуны и лисицы, довольно часто приплывают белые медведи с Камчатки.

О том, как бедные айны оказались на Шикатау

Изначально здесь жило древнее племя айнов. Этот малочисленный народ пришел на остров Шумшу (на фото ниже можно увидеть представителей этнической группы) после их вытеснения с японских островов. Айны жили в юртах, занимались рыбалкой и охотой. В состав Российской империи народность вошла в XVIII веке, после того как на их землю высадился отряд якутского казака. Подданство они приняли не сразу, были неподвластны и самобытны. Позже Екатерина Вторая писала в наказах, чтобы русские не обижали айнов и не брали с них подати, а торговали обменным путём с ними мехами и другим промысловым товаром.

Во времена правления Николая I Япония объявила суверенным Сахалин и все Курильские острова. Начавшаяся немного позднее Крымская война заставила российского императора подписать Симодский трактат в 1855 году. Согласно этому русско-японскому договору, граница между странами стала проходить межу островами Итуруп и Уруп. Шумшу оставался российским еще 20 лет, до подписания Петербургского договора (в 1875 году), а затем перешел к Японии.

Немногочисленные айны были недовольны, им нравились больше русские, которые вели с ними взаимовыгодную торговлю и не лезли в их многовековой уклад. Японцы, придя на Шумшу, через некоторое время снова выселили оставшихся айнов на остров Шикатау. Бедный народ начал гибнуть из-за резко изменившихся условий жизни. Некоторые учёные даже ведут речь об осознанном геноциде айнов жителями Страны восходящего солнца.

Как изобретательные японцы увеличили полезную площадь острова и создали систему подземных укреплений

Шумшу был японским 70 лет. Самураев характеризуют как жестоких и бесчувственных воинов, лишенных страха перед смертью. Испокон веков их военачальники отличались большим умом и хитростью, умением вести изощрённые казни. Их солдаты "прославились" зверствами над детьми и женщинами, циничностью и чёрствостью, отсутствием всякой жалости во время русско-японской войны.

Начиная с 30-х гг. XX века и до 1945 года эти люди превратили участок территории площадью 30 х 20 км в невероятный военный гарнизон. Больше всего впечатляет система подземных укреплений острова Шумшу. На глубине до 70 м были построены военные госпитали, казармы, складские помещения с большими запасами провизии, проведено электричество. На поверхности развернули бетонные артиллерийские и пулеметные ДОТы, создали укрытия для солдат и боевой техники.

В строительстве принимали участие пленные китайцы и корейцы, которых японцы сгоняли на остров как рабочую силу. После того как гарнизон был готов, несчастных строителей (более 1000 человек) утопили в море. Остров Шумшу был готов противостоять Советской Армии и держать оборону до конца.

События августа 1945 года

Одними из главнокомандующих японским войском были сыновья императора Хирокито, и проиграть сражение для них означало великий позор всей империи. Им в помощь были танки, крепости с артиллерийцами, противовоздушная оборона и вся военно-морская база Катаоко. Численность самураев составляла больше 10000 человек.

Советская Армия направила морскую пехоту и десант без тяжелой бронетехники, которую доставить на остров не было возможности. 17 августа начались первые бомбардировки нашими войсками острова. Грамотная маскировка японцев не дала ожидаемых результатов. Затем наши десантные суда натолкнулись на бетонные заторы, военные прыгали в ледяную воду и шли на дно под тяжелым грузом боеприпасов. Некоторые смогли пешком под водой дойти до берега с глубины более двух метров. Японцы в страхе разбегались. Немного помогала советским военным авиация из Петропавловска-Камчатского, наносившая бомбовые удары. Постепенно японцев оттеснили к югу острова.

19 августа противник капитулировал, но 20 августа, когда наши суда приблизились к берегу, их обнесли огнем японские батареи. 23 августа штурм острова Шумшу был закончен, японский генерал подписал условия капитуляции. За это короткое, но очень жестокое и кровопролитное сражение Советская Армия потеряла 418 человек, больше ста пропали без вести.

После войны жизнь начала постепенно восстанавливаться. Многие люди сюда приезжали на заработки промыслом целыми семьями, а потом оставались жить на острове. Население восстанавливало консервный завод, построенный еще японцами. Прежнее название Катаоко сменилось на Байково. Поселок постепенно расстраивался, появлялись другие рыбацкие населённые пункты возле военных баз.

Страшное цунами

Это случилось летом 1952 года. Волна высотой примерно 20 м просто смыла поселок. Погибло очень много людей. Исчезли населённые пункты, рыболовно-промысловая база, напором морской стихии смыло даже тяжелые танки, которые остались с войны.

Учёные признали, что эта природная катастрофа была самой большой за всю историю России. Более того, наши люди были не готовы к опасности такого рода. Просто не знали, что здесь может быть цунами. Не прислушивались к немногочисленным коренным жителям, которые строили свои юрты "почему-то" на возвышенностях. Устраивали свои дома ближе к морю или в низинах, где было комфортнее. Число жертв и масштаб катастрофы сознательно умалчивался партией. По официальным данным, погибло более 2000 человек, по неофициальным - больше 50 000.

Постепенное опустение острова Шумшу

В другие годы остров переживал землетрясения, которые были отголоском происходящих природных катаклизмов на соседнем острове Парамушир. Люди жили, как на вулкане, в небольших двухэтажных домах, в прихожей всегда стояла готовая сумка с самыми необходимыми вещами и документами на случай несчастья.

После цунами люди боялись ехать на остров работать, а уже тем более оставаться здесь жить. Постепенно населения совсем не осталось. В начале нашего века остров официально признан необитаемым.

Два маяка и 7 человек

Сегодня это закрытая территория, которая контролируется военной базой Российской Федерации. На севере, на мысе Курбатова, находится маяк, и еще один на западе острова Шумшу - Чибуйный маяк.

Оба они не играют существенной роли для навигации, ведь сейчас существуют более совершенные радиосистемы координирования судов, электронные навигаторы. Однако маяки не списывают со службы, как и семерых человек, которые на них трудятся.

С какой целью проводятся ежегодные экспедиции на многострадальный остров?

После войны здесь остались не только неразорвавшиеся снаряды и бомбы, укрепления, ржавая военная техника, но и останки солдат, которые официально "пропали без вести".

В начале XXI под прикрытием "научных исследователей" приезжали те, кто хотел нажиться на военных трофеях, особенно японских. Подземные укрепления так и остались с засыпанными входами и выходами. Ходили слухи, что там остались самураи - японские солдаты, которые не услышали приказа своего генерала о капитуляции и остались в своем подземном укрытии с огромными консервными и питьевыми запасами. Эти слухи возникали в разное время. Например, в 40-х годах прошлого века несколько молодых женщин в посёлке пропали без вести. В нашем столетии команда искателей спустилась в подземелье, но так и не вернулась. Фактических доказательств нет, но эксперты утверждают, что японцы действительно могли остаться под землей в страшном 1945 году.

Экспедиции в последние годы, согласно закону, должны носить истинно военно-исторический характер. В последнее время были найдены останки как японских, так и советских солдат, которые были переданы на родину воинов. Поисковые работы ведутся на Шумшу каждый год. Власти Сахалинской области планируют организацию на острове военного мемориала. Сегодня слава наших воинов-освободителей увековечена в памятнике, который виден на самой высокой точке острова.

Эпилог
Прочитав статью " ",

я заинтересовался типами и конструкциями полевых фортификационных сооружений (ФС),
применявшихся гитлеровцами для обороны своих рубежей от Советских войск в дни Великой Отечественной войны (ВОВ).

Статья меня сильно раззадорила, я стал искать дополнительную информацию, нашел таковую, и, исходя из своих скромных возможностей - постарался создать краткий обзор эволюции форм полевого фортификационного оборудования (ФО) немецких войск.
По большому счету, это перепубликация редкого, на мой взгляд, материала... И мой дебют на «Военном обозрении».

Способы ФО местности немцами за годы за годы ВОВ видоизменялись в соответствии с общим ходом военных действий. Можно выделить четыре основных периода:

Первый период
Относится к началу войны, когда немцы, окрыленные временным успехом, полученным в результате использования преимуществ внезапности нападения, исходя из своей теории “Молниеносной войны”, не придавали значения вопросам укрепления местности.
Оборонительные мероприятия сводились в основном к созданию постов-застав вокруг населенных пунктов, железнодорожных станций и на узлах коммуникаций. В основном, эти мероприятия предназначались для охраны коммуникаций от возможных ударов наших войск и для борьбы с партизанами.

Второй период
Началом второго периода, в развитии полевых фортификационных форм немцев, можно считать разгром их войск под Москвой (зима 1941-1942 г.).
Познав мощные наступательные удары Советских войск, немцы стали больше уделять внимания вопросам укрепления местности.
От отдельных систем постов-застав они перешли к развитой системе опорных пунктов и узлов обороны.
Оборонительные рубежи представляли собой цепь усиленных узлов обороны и опорных пунктов, седлающих командные высоты, в большинстве своем группирующихся вокруг населенных пунктов и расположенных на расстоянии от 2 до 4 км друг от друга.
Промежутки заполнялись пулеметными и стрелковыми окопами и отдельными огневыми сооружениями.
Узлы обороны и опорные пункты немецкой обороны представляли собой 1-2 линии траншей и ходов сообщения, с подготовленными в большом количестве ячейками и площадками для всех видов огневых средств, наблюдательными пунктами, а также укрытиями, убежищами и блиндажами для солдат и офицеров.
Все опорные пункты связывались между собой хорошо разветвленной сетью дорог – радиальных и рокадных, обеспечивающих возможность широкого маневра и переброски резервов из глубины обороны.
Такая система построения обороны, с явно выраженными опорными пунктами и слабо защищаемыми промежутками, не могла противостоять мощным ударам Советской Армии с ее тактикой глубоких обходов и охватов.

Третий период
Характеризуется повсеместным переходом немцев к обороне (1943 г.).

Победа Советских войск в сражении на Курской дуге выбила у них последнюю ставку на успех наступательных операций. Свою оборону немцы строили на хорошо продуманной, четко организованной системе огня всех видов , боевых порядков пехоты, располагаемых со сгущением на тактически важных командующих районах местности и на активных действиях резервов.

Инженерно-фортификационное обеспечение обороны в основном сводилось к обеспечению тактической живучести огневых средств, надежности системы огня, главным образом, перед передним краем и на флангах, укрытиями живой силы и материальной части, быстроты маневра резервами и вооружением.
Передний край рубежа, как правило, обеспечивался непрерывной траншеей наиболее богато оборудованной огневыми сооружениями, в виде простейших открытых огневых площадок.

За первой на тактически более важных направлениях располагались вторая, третья, а иногда даже и четвертая линия траншей.
Сгущенная система траншей, с оборудованием их разного рода фортификационными сооружениями, являлась в основном опорными пунктами.
Неукрепленных промежутков между опорными пунктами, как правило, не было.

Понятие опорного пункта, при укреплении местности немцами системой траншей, явилось в известной степени условным и жестко на местности не закрепленным, так как возможность легкого развития системы траншей на любом участке рубежа и быстрого занятия его тем или иным элементом боевого порядка, приводило к изменениям очертания опорного пункта и даже к смещению его по фронту и в глубину.
Новый опорный пункт при траншейной системе укрепления местности быстро мог быть создан там, где он потребуется, в связи с изменением боевой обстановки.
Препятствия разного рода применялись немцами преимущественно перед передним краем обороны, то есть устанавливались перед первой траншеей.

Четвертый период
Характерен отступлением немецких войск на всех фронтах, переходящим под нарастающими ударами Советской Армии в бегство.
В отношении фортификационного оборудования местности этот период характерен тем, что немцы пытались укрыться за крупными естественными преградами, за заблаговременно подготовленными валами и задержать наступление; они наскоро укрепляли высокие берега крупных рек, усиливали существующие долговременные рубежи.
Создать новые рубежи немцы в большей части уже не успевали.

Фортификационное оборудование местности проявляется во всем своем многообразии во время 3-го периода.
Именно тогда, (в 1943 г.) немцы наиболее широко применяли броневые пулеметные колпаки: «Крабы”.
Причем их применяли не только на Восточном фронте.
По крайней мере, один «Краб» был захвачен союзными войсками при освобождении Маунт Лунго (Mount Lungo), Италия, в 1944-м.

Пулеметный броневой колпак "MG - Panzernest" (Краб).
По определению союзников - «Мобильный металлический дот».
Массогабаритные характеристики MG - Panzernest:

Общая высота: 182 см
Макс. ширина: 152
Вес: 3 тонны

Доставка MG – Panzernest на передовую

Небольшой отрывок описывающий Изюм-Барвенковскую наступательную операцию:
«В июле 1943 года наш полк поддерживал 8-ю гвардейскую армию при форсировании реки Северский Донец в районе г. Изюм. Я, как начальник разведки полка следовал в первом эшелоне атакующих стрелковых подразделений, под огнем противника перебежал по штурмовому мостику реку.
Но противник открыл сильный огонь из пулеметов, укрытых на высоком правом берегу реки, наша пехота залегла. Кроме того, первая позиция обороны противника была плотно заминирована, а его авиация непрерывно бомбила наши боевые порядки.
Наша артиллерия вела огонь по пулеметным точкам, но они продолжали стрелять. Я заметил один хорошо укрытый пулемет.
Вызвал огонь одной из своих батарей. Разрывы легли точно, пулемет замолчал, но вскоре снова открыл бешеный огонь.
Я вновь повторил огонь. Вместе с пехотой я перебежками продвигался вперед. Вышли к этим пулеметным точкам. Это оказались бронеколпаки, зарытые в землю. Собственно, бронеколпак возвышался над землей на 40-50 см, в нем была небольшая амбразура, закрытая бронированной заслонкой. В колпаке был установлен крупнокалиберный пулемет и находился пулеметчик. Такие бронеколпаки называли "крабами" - то было новое оружие.
Пулемет, по которому я вел огонь, забросало землей, поэтому он прекратил огонь.
К сожалению, прямого попадания в бронеколпак не было.
Таких пулеметных точек было на этом направлении много, некоторые даже лежали на земле - противник не успел их закопать. Поэтому наша пехота с большим трудом захватила плацдарм на правом высоком берегу реки Северский Донец»
(Чернышев Е.В.)

«Краб», захваченный под Орлом, вид спереди

«Краб», захваченный под Орлом, вид сзади
Фото А.П. Трошкина, 03.07.1943

На фото видно, что его не успели закопать, а просто опустили в вырытую для него воронку.

MG – Panzernest. Вид изнутри.

Трехмерная схема MG – Panzernest и этапы его установки

В газете «Красная звезда» от 3 сентября 1943 г. и в «Военно-Инженерном Журнале» № 10 за 1943 г. дано описание немецкого броневого колпака (краба).
Проведенные испытания оригинального вентилятора и печи, установленных в бронеколпаке, дали ряд интересных данных, с которыми полезно ознакомить офицеров инженерных войск, так как противник устанавливает бронеколпаки на всех фронтах и, захваченные нашими войсками, они с успехом могут быть использованы.
Броневой пулеметный колпак оборудован вытяжной вентиляцией с механическим побуждением.

Схема отопительно-вентиляционного оборудования MG – Panzernest

Забор воздуха
осуществляется над головой второго номера через отверстие (1), обтянутое металлической сеткой (см. рис.).
Воздух проходит по воздуховоду (2) к вентилятору и по воздуховоду (3) выбрасывается через выбросное отверстие (4) наружу.
Возможен частичный выброс воздуха через дымовую трубу отопления.
Для этого имеется патрубок (5), соединяющий воздуховод (3) с поддувалом печи. На патрубке имеется клапан (6), которым регулируется количество воздуха, пропускаемого через печь, и отключается печь от вентиляционного воздуховода.
Кроме вытяжки воздуха через отверстие (1), отсос воздуха из ящика с отстрелянными гильзами производится через гибкий металлический шланг (7), соединяющий ящик с вентиляционным воздуховодом (2). Количество воздуха, отсасываемого через гильзосброс, составляет примерно 25 % от общего количества подаваемого воздуха.

Вытяжка воздуха
осуществляется центробежным вентилятором (диаметр всасывающего отверстия – 70 мм) с ножным педальным приводом.
Для обеспечения посменной работы первого и второго номеров пулеметного расчета на вентиляторе имеются две педали.
Все вентиляционные воздуховоды сделаны из черного железа со сваркой швов; их соединение производится на резиновых муфтах с металлическими плоскими хомутиками и на фланцах.

Проведенные в Научно-Испытательном Инженерном Институте испытания показали, что производительность вентиляционной системы колеблется от 200 до 280 м3/час при 40 – 70 нажатиях педали в минуту.
Средним номинальным числом качаний педали вентилятора следует считать 50 – 60 в минуту. Число качаний 80 – 90 в минуту следует считать максимальным; при такой интенсивности возможна непрерывная работа не более 5 минут.
При непрерывной работе системы вентиляции интенсивная стрельба из пулемета «МГ – 34» доводит концентрацию окиси углерода в каземате как максимум до 1 мг/л (при закрытом люке и открытых отверстиях для перископа).

При бездействующей вентиляции сколько-нибудь интенсивная стрельба из пулемета невозможна.
Выделяющиеся при стрельбе пороховые газы и газы от пригорающей смазки стволов быстро заполняют небольшой объем сооружения и делают воздух совершенно непригодным для дыхания.

Это обстоятельство, между прочим, представляет возможным наряду с основными средствами борьбы с бронеколпаком при ближней блокировке рекомендовать закупоривание выхлопного вентиляционного и печного (если такое имеется) отверстия дерном, глиной, землей или снегом, что не представляет трудностей.
Такое мероприятие не сможет вывести из строя колпак, однако интенсивность огня будет сведена до минимума.
Имеющиеся в наличии у расчета индивидуальные средства противохимической защиты, при бездействии вентиляции, не окажут существенной помощи, так как они не задерживают окиси углерода.

Отопление броневого пулеметного колпака осуществляется сварной железной печью, которая состоит из топливника, конвекционной части и поддувала.

Печь изготовлена из листового железа толщиной 1,2 мм с двойными стенками у топливника; дымовая труба – из черного кровельного железа.
Печь устанавливается на ножках на специальные деревянные прокладки и крепится на болтах к дну сооружения.

Газы из топливника поступают в конвекционную часть, там они проходят по трем фасонным трубкам и уходят в дымовую трубу.
Снаружи фасонные конвекционные трубки свободно омываются воздухом, проходящим через отверстия и решетку.
Дымовая труба выводится через отверстие для оси, вставляемой в бронеколпак во время его транспортировки.
Труба состоит из двух элементов: участка 5, находящегося внутри сооружения, и участка 6, находящегося снаружи.

Топливник печи разделен с поддувалом колосниковой решеткой, выполненной из листового железа толщиной 2 – 3 мм с отверстиями 8 – 10 мм; колосниковая решетка приварена к стенкам печи. В дверцах поддувала и топливника по периметру прилегания к отверстию встроен асбестовый шнур, что обеспечивает плотность закрывания печи.

При бездействии вентиляции печь может работать без дутья с открытой поддувальной дверкой, однако в этом случае из-за малого диаметра и высоты дымовой трубы не исключена возможность задымления сооружения.

При работе с дутьем, с открытым клапаном (6), обе дверки печи должны быть тщательно закрыты.
В этом случае относительная герметичность печи и дымовой трубы обеспечивает невозможность задымления сооружения.
Наличие дутья под колосниковую решетку, конструкция самой колосниковой решетки и высота расположения над ней низа загрузочного отверстия (17 см) обеспечивают возможность сжигания в печи самых разнообразных видов топлива (дров, угля, торфа).

Однако в инструкции по эксплуатации во избежание демаскировки , рекомендуется топить печь только древесным углем.
Из этих же соображений инструкцией рекомендуется при стрельбе из пулемета дутье под колосниковую решетку выключать.

При отсутствии необходимости печь в сооружении может вообще не устанавливаться; в этом случае отверстие в воздуховоде (3) для патрубка (5) закрывается навинчивающейся заглушкой, а отверстие в колпаке, через которое выводится дымовая труба, закрывается массивной металлической пробкой.

Не только немцы строили и использовали как портативные, так и капитальные фортификационные сооружения.
Вот несколько примеров.

«Сеть противотанковых рвов, блиндажей, землянок, дотов, эскарпов, подземных хранилищ и ходов сообщения, наблюдательных пунктов образовала на берегу болотистой речушки Нижвы запущенный и таинственный город… Когда УР был брошен, он, конечно, тут же превратился в пугало. Как любое оставленное людьми сооружение, как все непонятное, он стал внушать людям чувство суеверного ужаса».

Виктор Смирнов, «Тревожный месяц вересень»

История фортификации насчитывает много веков. Еще перед Первой мировой войной военная мысль Европы, подкрепленная все возрастающей индустриальной мощью, пришла к таким новинкам, как бронированные башни для артиллерии крепостей (часть башен могла подниматься и опускаться), подземные бетонные укрытия для пехоты, осветительные ракеты, автомобильный транспорт для снабжения. Части крепостей пришлось пройти проверку боем, другие (германские) остались практически нетронутыми.

Выводы военных теоретиков из мировой войны были столь же парадоксальны, как и сама эта война. С одной стороны, в ее начале бельгийские крепости под огнем тяжелых немецких орудий калибра 305-420 мм быстро капитулировали. С другой – французские форты Вердена, и даже такие сравнительно слабые крепости, как русский Осовец и австрийский Перемышль, месяцами успешно отражали атаки, несмотря на все усилия противника.

Долговременная оборона теперь опиралась на полевую фортификацию, где тщательно рассчитывалось даже положение рядов колючей проволоки, чтобы она не послужила укрытием или «трамплином» для атакующего противника. Вместо сплошных линий окопов, выкопанных «по линеечке», оборона к концу войны опиралась на сложную сеть узлов сопротивления из нескольких огневых точек, простреливающих перекрестным огнем всю прилегающую местность. Эти узлы, сравнительно небольшие по размерам, тщательно маскировались, защищались бетонными плитами и металлическими щитами.

Одним из приемов борьбы с такой усовершенствованной обороной стали танки. При некоторой удаче и отсутствии надежных противотанковых средств даже пулеметный танк, подойдя к амбразурам или выходу бетонного укрепления, мог заставить его гарнизон в панике бежать. Экипажи танков учились взаимодействовать с пехотой – особенно снайперами, пулеметчиками, гранатометчиками, а также артиллерией и авиацией. Каждый танк получал конкретную задачу и «собственную» пехоту поддержки. В результате действия таких комбинированных групп могли взломать оборону практически любой степени сложности. Там, где парой лет ранее всего один укрытый пулемет за проволокой останавливал пехотный полк, теперь за пару часов брались десятки тысяч пленных и сотни орудий.

Но после заключения перемирия опытные кадры с боевым опытом остались без дела, в отличие от военных теоретиков, увлеченно описывающих новые образцы «идеальной обороны», которая уж теперь-то точно защитит страну. Одним из наиболее «обличаемых» примеров такого теоретизирования считается французская линия обороны, названная по имени военного министра Андре Мажино. Почему же французы решили строить эту линию укреплений?

Прежде всего, с отвоеванием провинций Эльзас и Лотарингия, восточная граница Франции оказалась незащищенной современной фортификацией. Рядом с границей находились важнейшие источники сырья и промышленные районы, которые в следующей войне оказались бы под угрозой. Франция, понеся миллионные потери в войне, резко уступала по населению Германии (40 млн. человек против 70 млн.), где была и более высокая рождаемость. Во второй половине 30-х годов немецкое превосходство в живой силе было бы еще более угрожающим. Линия укрепленных районов позволила бы защитить ключевые индустриальные районы, компенсировать превосходство немцев в живой силе и дать время французской армии на мобилизацию.

К середине 30-х годов строительство линии Мажино было в целом завершено. В 5-10 км от границы возникли бетонные доты-казематы со стенами до 2-3,5 м толщины, защищающих даже от снарядов калибра 240-420 мм. Чуть выступающие над землей бронированные амбразуры и стальные купола до 30 см толщиной таили в себе спаренные пулеметы, скорострельные 25-мм противотанковые орудия и 50-60 мм казнозарядные гранатометы, 81-мм минометы (на практике вооружить все необходимые сооружения гранатометами не удалось). Рвы шириной 2 метра и глубиной 3 метра предохраняли амбразуры от закладки зарядов взрывчатки и осыпающихся со стен при артобстреле кусков бетона. Каждый каземат с запасом еды, воды и электрогенератором был полностью автономным. По опыту Первой мировой войны была продумана тщательная система очистки воздуха от отравляющих газов.

В дотах большего размера (petit ouvrages) гарнизон мог отдыхать от артобстрела на глубине 20 и даже 30 метров от поверхности. Наибольшие доты (gros ouvrages) представляли собой целые ансамбли огневых точек, с гарнизоном до 500-1000 человек. Они могли открыть огонь уже из 75-мм орудий, чья скорострельность достигала 24 выстрелов в минуту, или 135-мм бомбометов.

Парадокс, но вопреки общепринятому мнению, линия Мажино… выполнила свою задачу. Она дала армии время на мобилизацию, защитила ключевые районы, и на момент заключения перемирия ее наиболее крупные ДОТы успешно сопротивлялись. Однако немцы смогли разбить армии союзников в маневренном сражении.

В польском походе РККА сентября 1939 года всего восьми танков Т-26 и Т-37, далеко не самых сильных и новых машин, хватило для взятия двух польских дотов за два часа. Почему? Предварительно была проведена разведка, а польские укрепления, с которых были сняты и отправлены на немецкий фронт бронедетали, были хорошо заметны по чернеющим амбразурам. Танки подошли на расстояние 5-6 метров, огнем в упор ослепили польские пулеметные точки и закрыли их амбразуры своими корпусами, не давая обороняющимся возможности стрелять. Пехота засыпала амбразуры землей, после чего саперы под прикрытием брони установили заряды весом в 100 кг и подорвали укрепления.

Напротив, в Финляндии в декабре того же года, при первом штурме линии Маннергейма, по докладу начальника бронетанковых войск 7-й армии комбрига Вершинина, «…во всех случаях танки шли впереди пехоты, имея перед собой неразведанную местность, поэтому танки несли большие потери от огня ПТО и из ДОТ и возвращались на исходное положение» . Итог боев без разведки и поддержки был предсказуем: танки, даже успешно прорываясь в финский тыл или заезжая на крышу ДОТов, без помощи пехоты не могли заметить и уничтожить противотанковые орудия и отряды охотников за танками, вооруженных гранатами и бутылками с горючей смесью. Не помогли даже танки качественного усиления Т-28, радиоуправляемые телетанки и опытный тяжелый СМК, причем последний, подорвавшись на мине, остался на территории противника.

Были сделаны выводы, и в феврале 1940 года, при новом штурме, танки не рвались в тыл, а подходили на дистанцию 60-100 м к финским окопам, начиная методично их расстреливать. Противотанковые пушки выбивались артиллерий и танками. Финская пехота не могла достать танки гранатами, минами на шесте и бутылками, оказываясь беззащитной. Т-26 также буксировали по снегу бронесани с пехотой.

Применялся и более сложный боевой порядок – в первой линии шли огнеметные и пушечные танки. Не доходя 100-150 м до финских траншей, пушечные танки останавливались и открывали огонь по местам, где могли прятаться противотанковые орудия. В это время огнеметные танки заливали финские позиции горящей огнесмесью. Во второй линии шли танки с десантом на броне. Они высаживали пехоту рядом с траншеями, а сами затем атаковали позиции в глубине. Третья волна танков высаживала десант уже в тылу финнов.

По отзыву финского командира роты Иииво Рииконена, «…если огнеметный танк работал по нам один, то, по моему мнению, он воздействовал только на психику. Если их было много, и они метали огнесмесь вместе по одному месту, а к ним присоединялись пушечные танки, то они создавали ад на земле, и ни один солдат не мог перед ними устоять» .

В 1941 году советские военные отмечали: «При атаке огневых точек укрепленной позиции немцы применяют следующие методы: 1) блокировка ДОТ танками; 2) артиллерийский огонь непосредственно по амбразурам; 3) использование огнеметов для выжигания гарнизона ДОТ через имеющиеся в ней отверстия (амбразурные и наблюдательные щели, вентиляционные каналы)» .

С одной стороны, броня шаровых установок пулеметов и орудий ДОТов неплохо защищала от накладных зарядов взрывчатки, огнеметов и снарядов противотанковых и штурмовых орудий: «обстрел ДОТа и амбразур штурмовыми орудиями оказался практически неэффективным из-за хорошего качества бетона и низкого расположения амбразур с мощными сферическими масками» . Даже 21-см мортиры нередко только откалывали куски бетона. С другой – выходящие наверх вентиляционные шахты ДОТов оказались наиболее слабым местом: «Опыт показывает, что наилучший способ борьбы с русскими дотами – это вброс взрывчатки, дымовых шашек, бензина и топлива для огнеметов через вентиляционные системы» .

Но советская армия совершенствовала умение воевать, в том числе, и сокрушать вражеские укрепления. Если зимой 1941-42 гг. огромной проблемой было подавить ДЗОТ из бревен (нередко выдерживающий даже пару гаубичных снарядов), то к 1945 году штурмовые группы при поддержке саперов, танков и САУ могли в короткое время взять даже крепостные форты Кенигсберга и Познани в несколько этажей: «Огонь из самоходно-артиллерийских установок и танков оказал сильное воздействие на противника. Вскоре гарнизон крепости прекратил сопротивление» .

Источники:

1. Allcorn William. The Maginot Line 1928-45. Osprey Publishing, 2003.
2. Waldron, William Henry. Elements of trench warfare. New York, E. N. Appleton, 1917.
3. Боевые действия стрелкового полка (Сборник боевых примеров). – М.: Воениздат, 1958.
4. Догадин В. Действия саперов при захвате форта. Военно-инженерный журнал, 1951.
5. Изместьев П.И. Краткое руководство по элементарной и общей тактике. Петроград, 1919.
6. Иринчеев Б. Танки в Зимней войне. – М.: Тактикал-пресс, 2013.
7. Исаев А.В. Дубно-1941. Величайшее танковое сражение Второй Мировой. – М.: Яуза-Эксмо, 2009.
8. Кауфман Дж.Э., Кауфман Г.У. Фортификация Второй мировой войны 1939-1945. III Рейх. Крепости, доты, бункеры, блиндажи, линии обороны. – М.: Эксмо, 2006.
9. Митчель Ф. Танки на войне. История развития танков в мировой войне 1914-1918 гг. – М.: Госвоениздат, 1935.
10. Отчеты о боевых действиях бронетанковых частей Красной Армии за период с 17.09.1939 по 30.09.1939 в Польше. РГВА, ф.31811, оп.4, д.20.
