Топография щитовидной железы. Границы щитовидной железы

1.1. Анатомия щитовидной железы

«Щитовидная железа , glandula thyreoidea (рис. 1 - 3), - непарная, самая крупная из желез внутренней секреции. Располагается в переднем отделе шеи, спереди и сбоку от дыхательного горла, занимая так называемую щитовидную область, regio thyreoidea , которая входит в пределы медиального треугольника.

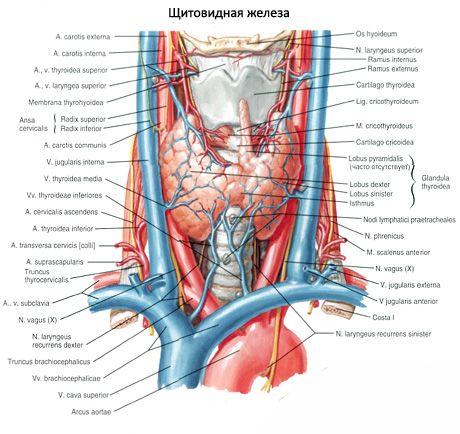

Рис. 1. Щитовидная железа, вид спереди (цит. по Синельникову Р. Д. ).

Железа имеет подковообразную форму с вогнутостью, обращенной кзади, и состоит из двух неодинаковых по величине боковых долей: правой доли, lobus dexter , и левой доли, lobus sinister , и соединяющего обе доли непарного перешейка щитовидной железы, isthmus glandulae thyroideae . Перешеек может отсутствовать, и тогда обе доли неплотно прилегают одна к другой. Иногда встречаются добавочные щитовидные железы, glandulae thyroidae accessoriae , сходные по своему строению со щитовидной железой, но либо не связанные с ней, либо соединенные с ней небольшим тонким тяжем.

Рис. 2. Щитовидная железа, верхняя и нижняя паращитовидные железы (правые); вид сбоку (цит. по Синельникову Р. Д. ).

Часто (в трети или половине случаев) от перешейка или от левой доли, на границе ее с перешейком, направляется вверх пирамидальная доля, lobus pyramidalis , которая может доходить до верхней щитовидной вырезки гортани или тела подъязычной кости.

Щитовидная железа покрыта снаружи фиброзной капсулой . Капсула представляет собой тонкую фиброзную пластинку, которая, срастаясь с паренхимой железы, посылает отростки в толщу органа и делит железу на отдельные дольки, lobuli .

Рис. 3. Щитовидная железа и паращитовидные железы; вид сзади (цит. по Синельникову Р. Д. ).

В толще самой железы тонкие соединительнотканные прослойки, богатые сосудами и нервами, образуют опорную ткань щитовидной железы – строму . В ее петлях залегают фолликулы щитовидной железы.

Между наружной и внутренней капсулами щитовидной железы находится щелевидное пространство, выполненное пыхлой жировой клетчаткой. В нем залегают внеорганные сосуды щитодиной железы, лимфатические узлы и паращитовидные железы.

Передне-латеральные поверхности железы покрыты грудинно-подъязычными и грудинно-щитовидными мышцами, а также верхними брюшками лопаточно-подъязычных мышц.

В месте перехода передне-латеральных поверхностей в задне-медиальные щитовидная железа прилегает к сосудисто-нервному пучку шеи (общая сонная артерия, внутренняя яремная вена, блуждающий нерв). Кроме того, у заднемедиальной поверхности проходит возвратный гортанный нерв, здесь же располагаются трахеальные лимфатические узлы.

Нижние отделы обеих, правой левой долей достигают 5 – 6 кольца трахеи. Заднемедиальные поверхности железы прилегают к боковым поверхностям трахеи, глотки и пищевода, а вверху – к перстневидному и щитовидному хрящам. Перешеек железы располагается на уровне 1 – 3 или 2 – 4 кольца трахеи» (цит. по ).

является одним из элементов эндокринной системы. Основная функция - регуляция обменных процессов, которая осуществляется посредством синтеза тиреоидных гормонов - тироксина, трийодтиронина, кальцитонина.

Топография щитовидной железы

Располагается на передней поверхности шеи, в т.н. переднем шейном треугольнике. Вершиной этого треугольника служит яремная вырезка. Основанием, обращенным к верху, является край нижней челюсти, а боковыми сторонами - наружные края грудино-ключично-сосцевидных шейных мышц. Спереди щитовидная железа прикрыта кожей и шейными фасциями. Снизу она граничит со щитовидным хрящом гортани (этим и обусловлено ее название), а сзади она соприкасается с верхней частью трахеи, к которой железа фиксирована посредством соединительной ткани. Этот непарный орган имеет вид бабочки. Сходство обусловлено структурой железы, которая состоит из пары долей, левой и правой. Эти доли соединены между собой перешейком. В норме длина каждой доли не превышает 4 см., ширина - 2 см., а толщина - 1,5 см. Как правило, размеры правой доли несколько больше, чем левой. У некоторых индивидуумов может присутствовать добавочная или пирамидная доля. По задней поверхности железы, у ее верхних и нижних краев, называемых полюсами, располагаются 4 паращитовидные железы. Обычно масса железы у взрослых людей в норме не превышает 25г. Объем примерно такой же, у женщин - несколько меньше. Хотя у женщин допускаются незначительные колебания объема в зависимости от фазы менструального цикла.

Структура щитовидной железы

Имеет темный или красноватый цвет и упругую консистенцию. Данный орган заключен в фиброзную капсулу, от которой внутрь органа отходят соединительнотканные перегородки или трабекулы. Этим обеспечивается дольчатое строение данного органа. Основной функциональной структурной единицей щитовидной железы является фолликул. Это микроскопическое округлое образование диаметром около 30 мкм. Снаружи фолликул окружен соединительной тканью, а изнутри выстлан эпителием из т.н. А-клеток. Заполнен фолликул белковым коллоидом, содержащим тиреоглобулин. Из коллоида А-клетками синтезируются гормоны - тироксин и трийодтиронин. А третий гормон, кальцитонин, синтезируется С-клетками, расположенными рядом с фолликулами. В-клетки в норме не встречаются, их появление - признак дисгормональных нарушений или опухолевых процессов.

Кровоснабжение и иннервация щитовидной железы

Доставка кислорода в ткани щитовидной железы осуществляется по парным верхним и нижним щитовидным артериям. Верхние артерии являются ветвями наружной сонной артерии, а нижние - щито-шейного ствола подключичной артерии. В толще железы артерии делятся на мелкие ветви, которые образуют густую сосудистую сеть. У некоторых лиц кровоснабжение перешейка может идти по непарной щитовидной артерии. Венозная кровь оттекает из железы по верхним, средним и нижним щитовидным венам. Вегетативная иннервация железы осуществляется волокнами блуждающего нерва и симпатического ствола.

Щитовидная железа (glandula thyroidea) - непарный орган, расположен в передней области шеи на уровне гортани и верхнего отдела трахеи. Железа состоит из двух долей - правой (lobus dexter) и левой (lobus sinister), соединенных узким перешейком. Щитовидная железа лежит довольно поверхностно. Спереди от железы, ниже подъязычной кости, находятся парные мышцы: грудино-щитовидная, грудино-подъязычная, лопаточно-подъязычная и лишь отчасти грудино-ключично-сосцевидная мышца, а также поверхностная и предтрахеальная пластинки шейной фасции.

Задняя вогнутая поверхность железы охватывает спереди и с боков нижние отделы гортани и верхнюю часть трахеи. Перешеек щитовидной железы (isthmus glandulae thyroidei), соединяющий правую и левую доли, находится, как правило, на уровне II или III хряща трахеи. В редких случаях перешеек железы лежит на уровне I хряща трахеи или даже дуги перстневидного хряща. Иногда перешеек может отсутствовать, и тогда доли железы вообще не соединены друг с другом.

Верхние полюса правой и левой долей щитовидной железы располагаются несколько ниже верхнего края соответствующей пластинки щитовидного хряща гортани. Нижний полюс доли достигает уровня V-VI хряща трахеи. Заднебоковая поверхность каждой доли щитовидной железы соприкасается с гортанной частью глотки, началом пищевода и передней полуокружностью общей сонной артерии. К задней поверхности правой и левой долей щитовидной железы прилежат паращитовидные железы.

От перешейка или от одной из долей отходит кверху и располагается впереди щитовидного хряща пирамидальная доля (lobus pyramidalis), которая встречается примерно в 30 % случаев. Эта доля своей верхушкой иногда достигает тела подъязычной кости.

Поперечный размер щитовидной железы у взрослого человека достигает 50-60 мм. Продольный размер каждой доли составляет 50-80 мм. Вертикальный размер перешейка колеблется от 5 до 2,5 мм, а толщина его составляет 2-6 мм. Масса щитовидной железы у взрослых людей от 20 до 60 лет равна в среднем 16,3-18,5 г. После 50-55 лет происходит некоторое снижение объема и массы железы. Масса и объем щитовидной железы у женщин больше, чем у мужчин.

Снаружи щитовидная железа покрыта соединительнотканной оболочкой - фиброзной капсулой (capsula fibrosa), которая сращена с гортанью и трахеей. В связи с этим при движениях гортани происходит перемещение и щитовидной железы. Внутрь железы от капсулы отходят соединительнотканные перегородки - трабекулы, разделяющие ткань железы на дольки, которые состоят из фолликулов. Стенки фолликулов изнутри выстланы эпителиальными фолликулярными клетками кубической формы (тироциты), а внутри фолликулов находится густое вещество - коллоид. Коллоид содержит гормоны щитовидной железы, состоящие в основном из белков и йодсодержащих аминокислот.

Стенки каждого фолликула (их около 30 млн) образованы одним слоем тироцитов, расположенных на базальной мембране. Размеры фолликулов составляют 50-500 мкм. Форма тироцитов зависит от активности в них синтетических процессов. Чем активнее функциональное состояние тироцита, тем клетка выше. Тироциты имеют крупное ядро в центре, значительное число рибосом, хорошо развитый комплекс Гольджи, лизосомы, митохондрии и гранулы секрета в апикальной части. Апикальная поверхность тироцитов содержит микроворсинки, погруженные в коллоид, находящийся в полости фолликула.

Железистый фолликулярный эпителий щитовидной железы больше, чем другие ткани, обладает избирательной способностью к накоплению йода. В тканях щитовидной железы концентрация йода в 300 раз выше его содержания в плазме крови. Гормоны щитовидной железы (тироксин, трийодтиронин), являющиеся комплексными соединениями йодированных аминокислот с белком, могут накапливаться в коллоиде фолликулов и по мере необходимости выделяться в кровеносное русло и доставляться к органам и тканям.

Гормоны щитовидной железы

Гормоны щитовидной железы регулируют обмен веществ, увеличивают теплообмен, усиливают окислительные процессы и расходование белков, жиров и углеводов, способствуют выделению воды и калия из организма, регулируют процессы роста и развития, активируют деятельность надпочечников, половых и молочных желез, оказывают стимулирующее влияние на деятельность центральной нервной системы.

Между тироцитами на базальной мембране, а также между фолликулами располагаются парафолликулярные клетки, верхушки которых достигают просвета фолликула. Парафолликулярные клетки имеют крупное округлое ядро, большое число миофиламентов в цитоплазме, митохондрии, комплекс Гольджи, зернистую эндоплазматическую сеть. В этих клетках много гранул высокой электронной плотности диаметром около 0,15 мкм. Парафолликулярные клетки синтезируют тиреокальцитонин, являющийся антагонистом паратгормона - гормона паращитовидных желез. Тиреокальцитонин участвует в обмене кальция и фосфора, уменьшает содержание кальция в крови и задерживает выход кальция из костей.

Регуляция функции щитовидной железы обеспечивается нервной системой и тиротропным гормоном передней доли гипофиза.

Эмбриогенез щитовидной железы

Щитовидная железа развивается из эпителия передней кишки в виде непарного срединного выроста на уровне между I и II висцеральными дугами. До 4-й недели эмбрионального развития этот вырост имеет полость, в связи с чем получил название щитоязычного протока (ductus thyroglossalis). К концу 4-й недели этот проток атрофируется, а его начало остается только в виде более или менее глубокого слепого отверстия на границе корня и тела языка. Дистальный отдел протока делится на два зачатка будущих долей железы. Формирующиеся доли щитовидной железы смещаются каудально и занимают свое обычное положение. Сохранившийся дистальный отдел щитоязычного протока превращается в пирамидальную долю органа. Редуцирующиеся участки протока могут служить зачатками для образования добавочных щитовидных желез.

Сосуды и нервы щитовидной железы

К верхним полюсам правой и левой долей щитовидной железы подходят соответственно правая и левая верхние щитовидные артерии (ветви наружных сонных артерий), а к нижним полюсам этих долей - правая и левая нижние щитовидные артерии (из щитошейных стволов подключичных артерий). Ветви щитовидных артерий образуют в капсуле железы и внутри органа многочисленные анастомозы. Иногда к нижнему полюсу щитовидной железы подходит так называемая низшая щитовидная артерия, отходящая от плечеголовного ствола. Венозная кровь от щитовидной железы оттекает по верхним и средним щитовидным венам во внутреннюю яремную вену, по нижней щитовидной вене - в плечеголовную вену (или в нижний отдел внутренней яремной вены).

Лимфатические сосуды щитовидной железы впадают в щитовидные, предгортанные, пред- и паратрахеальные лимфатические узлы. Нервы щитовидной железы отходят от шейных узлов правого и левого симпатических стволов (преимущественно от среднего шейного узла, идут по ходу сосудов), а также от блуждающих нервов.

Возрастные особенности щитовидной железы

Размеры щитовидной железы у новорожденного значительно больше, чем у плода. В течение первого года жизни происходит некоторое уменьшение массы щитовидной железы, которая достигает 1,0-2,5 г. До периода полового созревания размеры и масса щитовидной железы постепенно возрастают (до 10-14 г). В период от 20 до 60 лет масса органа существенно не меняется, остается почти постоянной и равна в среднем 18 г. Некоторое уменьшение массы и размеров органа в связи с возрастной атрофией происходит в старческом возрасте, однако функция щитовидной железы в старости нередко остается ненарушенной.
