1.1 Типы и формы рельефа местности

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности , а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) - местными предметами .

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную .

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м) (рис.1).

Рис. 1. Равнинная открытая слабопересеченная местность

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления (рис. 2).

Равнинная местность обычно более благоприятна для организации и ведения наступления и менее благоприятна для обороны.

Рис. 2. Равнинная озсрно-лесная закрытая сильнопересеченная местность

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 - 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Рис. 3. Холмистая полузакрытая пересечённая местность

Рис. 4. Холмистая овражно-балочная полузакрытая пересеченная местность

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более) (рис. 5). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа - горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Рис. 5. Горная сильнопересеченная местность

1.2 Сущность изображения рельефа на картах горизонталями

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.

Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

Рис. 6.Сущность изображения рельефа горизонталями

Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т. п. Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами). На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

1.3 Виды горизонталей

Горизонталь - замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

• основные (сплошные) - соответствующие высоте сечение рельефа;
• утолщенные - каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
• дополнительные горизонтали (полугоризонтали) - проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
• вспомогательные - изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов – бергштрихи - в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 - 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

1.4 Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа – высоты, глубины или ширины (рис. 7).

Рис. 7. Изображение рельефа условными знаками

Некоторые типовые формы рельефа местности на картах отображаются не только основными, но и дополнительными и вспомогательными горизонталями (рис. 8).

Рис. 8. Изображение типовых форм рельефа

2. Определение на карте абсолютных высот и относительных превышений точек местности, подъемов и спусков, крутизны скатов

2.1. Определение на карте абсолютных высот и относительных превышений точек местности

Рис. 9. Определение на карте абсолютных высоти относительных превышений точек местности

Абсолютная высота - высота точки земной поверхности над уровнем моря; определяется по отметкам высот и горизонталей (на рис. 9 это высоты с отметками 33,1 и 49,8).

Высота сечения рельефа - расстояние по высоте между двумя смежными секущими плоскостями.

Относительная высота (взаимное превышение точек) - высота точки местности над другой, она определяется как разность абсолютных высот этих точек (на рис. 9 относительная высота равна 16,7 (49,8-33,1)).

Рис. 10. Определение на карте подъемов и спусков на маршруте движения (профиля маршрута).

Рис. 11. Определение на карте крутизны скатов

Профиль - чертеж, изображающий разрез местности вертикальной плоскостью.

Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.

В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно (рис. 10):

• прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
• подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
• от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
• соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).

Крутизна ската на карте определяется по заложению - расстоянию между двумя смежными основными или утолщенными горизонталями; чем меньше заложение, тем круче скат.

Для определения крутизны ската надо измерить расстояние между горизонталями циркулем, найти соответствующий отрезок на графике заложений и прочитать число градусов (рис. 11).

Под рельефом земной поверхности понимают совокупность всех ее форм.Для изображения рельефа на топографической карте применяют горизонтали, отметки высот и условные знаки. Изображение рельефа горизонталями позво­ляет распознать по карте формы и элементы рельефа, выявить их взаимосвязи и получить характеристику его. Рисунок горизонталей и их взаимное расположение передают (рис 1).

Рельеф местности весьма разнообразен. Наиболее основные :

Гора - возвышенность на земной поверхности в виде купола или конуса; изображается замкнутыми, опоясывающими одна другую горизонталями (см. рис. 2. а). Указатели направления ската расположены с наружной стороны, причем различают в точке С вершину, в точках А и В - подошвы горы, по ли­нии АС - пологий скат, а по линии ВС крутой скат. Если скат из пологого переходит в крутой, то он называется обрывом.

Утесом называется очень крутой обрыв.

Котловина - углубление, закрытое со всех сторон; изображается такими же замкнутыми горизонталями, что и гора, но указатели направления ската обращены внутрь, в сторону дна котловины. В ней различают по линиям KL и MN - скаты или бока и LM- дно котловины (рис. 2, б).

Холм, впадину или котловину можно определить по указателям ската — бергштрихам (рис. 2). Так, если бергштрих (короткая черточка) направлена во внешнюю сторону, то это холм, если во внутреннюю - котловина.

Лощина (рис. 2, в) - впадина желобообразной формы. В ней различа­ют скаты по линиям аb и cd и дно лощины, по которому пролегает линия таль­вега АB. Тальвег обычно является ложем водостока. Лощину с широкими и по­логими скатами называют долиной, а в узкую и глубокую лозину в горных рай­онах называют ущельем. Расположенные по склонам лощин площадки, имею­щие вид уступа или ступени с горизонтальной поверхностью называют терра­сами.

Горизонтали, выявляющие лощину, обращены выпуклостью к более воз­вышенной части местности. Узкая лощина с ответвлениями называется оврагом.

Хребет - (отрог, увал) изображается системой вытянутых U - образных го­ризонталей (рис. 1). Это форма рельефа, противоположная лощине.

Если через точки, где горизонтали имеют наибольшую крутизну провести линию, то она отделит склоны (скаты) противоположных направлений. Это бу­дет водораздельная линия.

Седловина - местность, у которой две противоположные стороны повы­шаются и две другие противоположные стороны понижаются (рис. 2, г). Точ­ка С - точка седловины.

Инструкция

По данным геодезических измерений стало возможно создание трехмерной модели местности, когда она изображается не в виде плоской , а как реальная копия поверхности Земли, только в уменьшенном виде. Такая модель позволяет получить максимально достоверное представление о характере рельефа местности и создать специальные карты рельефа, на которых с помощью техники, известной как «отмывка» удается передать все характерные особенности поверхности.

«Отмывка» предполагает использования цветовой шкалы, когда определенной высоте рельефа соответствует определенный цвет. Для карт рельефа, чтобы их вид был максимально приближен к естественной картинке, поверхности с небольшими высотами окрашиваются в разные тона зеленого цвета, а гористые поверхности – в тона коричневого цвета. На топографических схемах крупных масштабов отображают с помощью горизонталей.

Карты рельефа используются не только как обзорные, они имеют и большое практическое . Без таких карт невозможно не только строительство и проектирование крупных, протяженных объектов, как, например, автодороги, но и даже строительство небольшого здания.

Что такое рельеф

Рельеф - это, в первую очередь, формы земной поверхности. Эти формы главным образом связаны с тектоническими процессами, колебаниями уровней морей и океанов. Частично рельеф связан с деятельностью ледников и иными явлениями. Являясь границей между атмосферой и литосферой, рельеф имеет определяющее значение при перераспределении солнечной радиации и осадков. Следовательно, именно от форм рельефа зависит и конкретный тип климата на значительных территориях, а также и образование различных видов почв.

Поскольку именно рельеф служит своеобразным барьером в распределении влаги и тепла, а также продуктов выветривания, то он активно участвует в почвообразовании.

Также он является определяющим фактором рисунка почвенного покрова и является основой почвенной картографии. От особенностей рельефа чаще всего зависит и степень увлажненности почв.

По этому параметру различают несколько групп почв. Например: автоморфные, полугидроморфные и гидроморфные. Соответственно, не переувлажненные, частично переувлажненные и переувлажненные.

Роль рельефа в почвообразовании

Тут важно влияние макрорельефа, поскольку именно он определяет, как устроена земная поверхность на значительных территориях. Все горные хребты, равнины, низменности определяются макрорельефом. Соответственно, от него зависят и водные потоки, и движение воздушных масс.

В горных районах формирование и распределение почв подчинено закону вертикальной зональности. Таким образом, основные типы почв располагаются в виде отдельных зон, которые последовательно сменяют друг друга от подножия к вершине.

Почвообразование в горах обусловлено наличием продуктов выветривания как магматических, так и древних осадочных горных пород самого различного состава. Постоянный снос продуктов почвообразования приводит к непрерывному омоложению почв и привлечению все новых слоев пород в почвообразование, что благоприятно сказывается на развитии лесов.

В свою очередь, мезорельеф, а это различные холмы, балки, овраги, вносит свой вклад в перераспределение влаги и соответственно в почвообразование.

Не менее важно и влияние на создание почв и, казалось бы, незначительных микро- и нано- форм, которые обеспечивают перепады высот до пятидесяти сантиметров на площадях до десяти квадратных метров. Но они крайне важны в распределении почвенной влаги и непосредственного влияния на накопление гумуса и более равномерного его распределения.

Видео по теме

КРУТИЗНА СКАТОВ

Рельефом местности называется совокупность неровностей зем­ной поверхности.

В зависимости от характера рельефа местность подразделяют на равнинную, всхолмленную и горную. Равнинная местность имеет слабовыраженные формы или почти совсем не имеет неровнос­тей; всхолмленная характеризуется чередованием сравнительно не­больших по высоте повышений и понижений; горная представля­ет собой чередование возвышений высотой более 500м над уров­нем моря, разделенных долинами.

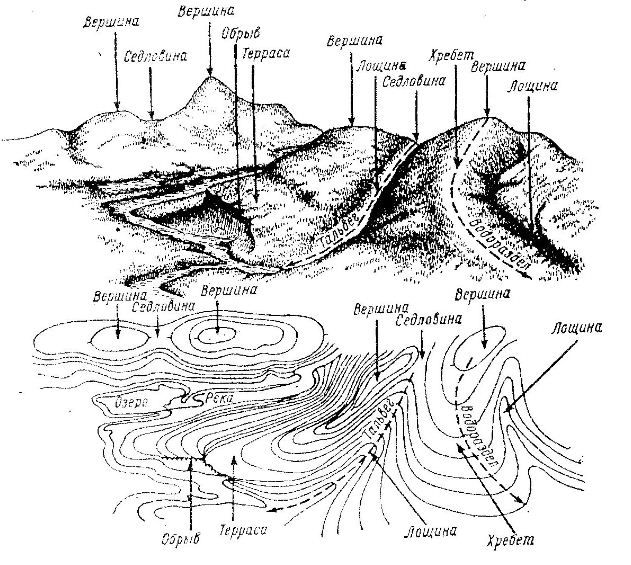

Из всего многообразия форм рельефа местности можно выде­лить наиболее характерные (рис.12).

Гора (холм, высота, сопка) – это возвышающаяся над окру­жающей местностью конусообразная форма рельефа, наивысшая точка которой называется вершиной (3, 7, 12). Вершина в виде площадки называется плато, вершина остроконечной формы ­пиком. Боковая поверхность горы состоит из скатов, линия сли­яния их с окружающей местностью – подошва, или основание, горы.

Рис. 12. Характерные формы рельефа:

1 – лощина; 2 – хребет; 3,7,12 – вершины; 4 – водораздел; 5,9 – седловины; 6 – тальвег; 8 – река; 10 – обрыв; 11 –

Котловина или впадина, – это углубление в виде чаши. Самая низкая точка котловины – дно. Боковая поверхность ее состоит из скатов, линия слияния их с окружающей местностью называ­ется бровкой.

Хребет 2 – это возвышенность, постепенно понижающаяся в одном направлении и имеющая два крутых ската, называемых скло­нами. Ось хребта между двумя склонами называется водораздель­ной линией или водоразделом 4.

Лощина 1 – это вытянутое углубление местности, постепенно понижающееся в одном направлении. Ось лощины между двумя скатами называется водосливной линией или тальвегом 6. Разно­видностями лощины являются: долина – широкая лощина с по­логими склонами, а также овраг – узкая лощина с почти отвес­ными склонами (обрывами 10). Начальной стадией оврага являет­ся промоина. Овраг, заросший травой и кустарником, называется балкой. Расположенные иногда по склонам лощин площадки, име­ющие вид уступа или ступени с почти горизонтальной поверхно­стью, называются террасами 11.

Седловины 5, 9 – это пониженные части местности между дву­мя вершинами. Через седловины в горах часто проходят дороги; в этом случае седловина называется перевалом.

Вершина горы, дно котловины и самая низкая точка седлови­ны являются характерными точками рельефа. Водораздел и тальвег представляют собой характерные линии рельефа. Характерные точ­ки и линии рельефа облегчают распознавание отдельных форм его на местности и изображение их на карте и плане.

Способ изображения рельефа на картах и планах должен давать возможность судить о направлении и крутизне скатов, а также определять отметки точек местности. Вместе с тем он должен быть наглядным. Известны различные способы изображения рельефа: перспективное, штриховка лини­ями разной толщины , цветной от­мыв (горы – коричневые, лощи­ны – зеленые), горизонтали. Наиболее со­вершенные с инженерной точки зрения способы изображения рель­ефа – горизонталями в сочетании с подписью отметок характерных точек (рис.13) и цифровой.

Горизонталь – это линия на кар­те, соединяющая точки с равными высотами. Если представить себе се­чение поверхности Земли горизон­тальной (уровенной) поверхностью Р 0 , то линия пересечения этих поверхностей, ортогонально спроецированная на плоскость и уменьшенная до размера в масштабе карты или плана, и будет горизонталью. Если поверхность Р 0 расположена на высоте H от уровенной поверхности, принятой за начало отсчета абсолютных высот, то любая точка на этой горизонтали будет иметь абсолютную отметку, равную H . Изображение в горизонталях рельефа всего участка местности можно получить в результате сечения поверхности этого участка рядом горизонтальных плоскостей Р 1 , Р 2 , … Р n , расположенных на одинаковом расстоянии друг от друга. В результате на карте получают горизонтали с отметками H + h , H + 2h и т. д.

Расстояние h между секущими горизонтальными плоскостями на­зывается высотой сечения рельефа. Ее значение указывается на карте или плане под линейным масштабом. В зависимости от масштаба карты и характера изображаемого рельефа высота сечения различна.

Расстояние между горизонталями на карте или плане называ­ется заложением. Чем больше заложение, тем меньше крутизна ската на местности, и наоборот.

Рис. 13. Изображение рельефа местности горизонталями

Свойство горизонталей : горизонтали никогда не пересекаются, за исключением на­висшего утеса, естественных и искусственных воронок, узких ов­рагов, крутых обрывов, которые не отображаются горизонталя­ми, а обозначаются условными знаками; горизонтали непрерывные замкнутые линии, которые могут заканчиваться только на границе плана или карты; чем гуще горизонтали, тем круче рельеф изображаемой местности, и наоборот.

Основные формы рельефа изображаются горизонталями сле­дующим образом (рис.14).

Изображения горы и котловины (см. рис.14, а, б ), так же как хребта и лощины (см. рис.14, в, г ),сходны между собой. Чтобы отличить их друг от друга, у горизонтали указывают направление ската. На некоторых горизонталях подписывают отметки харак­терных точек, причем так, чтобы верх цифр был направлен в сто­рону повышения ската.

Рис. 14. Изображение горизонталями характерных

форм рельефа:

а – гора; б – котловина; в – хребет; г - лощина; д – седловина;

1 – вершина; 2 – дно; 3 – водораздел; 4 – тальвег

Если при данной высоте сечения рельефа некоторые характерные осо­бенности его не могут быть выраже­ны, то проводят дополнительные полу – и четверть горизонтали соответственно через половину или четвертую часть принятой высоты сечения рельефа. Дополнительные горизонтали изображают пунктирными линиями.

Чтобы облегчить чтение горизонталей на карте, некоторые из них утолщают. При высоте сечения 1, 5, 10, и 20м утолщают каждую пятую горизонталь с отметками, кратными соответственно 5, 10, 25, 50м. При высоте сечения 2,5м утолщают каждую четвертую горизонталь с отметками кратными 10м.

Крутизна скатов . О крутизне ската можно судить по величине заложений на карте. Чем меньше заложение (расстояние между горизонталями), тем круче скат. Для характеристики крутизны ската на местности используют угол наклона ν. Вертикальным углом наклона называют угол, заключенный между линией местности и ее горизонтальным проложением. Угол ν может меняться от 0º для горизонтальных линий и до ± 90º – для вертикальных. Чем больше угол наклона, тем круче скат.
