Самостоятельная настройка «Триколор ТВ» на спутниковой антенне. Триколор ТВ — частоты каналов и особенности настройки

Процедура установки Триколор ТВ в двух словах.

Оборудование «Триколор ТВ» можно установить и настроить без привлечения специалиста, то есть самостоятельно. Сразу после покупки комплекта в магазине не обязательно вызывать специалиста по установке, можно сэкономить деньги, сделав все самому, руководствуясь нижеизложенными советами.

На самом деле, установить весь комплект совсем не трудно. По сложности эта процедура почти не отличается от мероприятия по установке DVD. Когда человек покупает комплект «Триколор ТВ», он может попросить у продавца уже собранную антенну. Это значительно сэкономит время в последующем. Ресивер, входящий в комплект, должен быть настроен, ведь услуга по настройке приставки бесплатная. Вам останется только просверлить дома 2-4 (сколько понадобится) отверстия для того, чтобы можно было закрепить тарелку, а потом действовать в соответствии с рекомендациями инструкции. Инструкция должна прилагаться к покупке, но все же лучше перепроверить ее наличие еще в магазине.

Инструменты для монтажа: отвертка (нужного типа), дрель или перфоратор, пригодятся гаечные ключи на 8, 10,13, прочные пассатижи, острый нож и крепкая изолента.

Коротко обо всей процедуре: пультом регулируется шкала сигнала до того момента, пока не будет видна четкая картинка происходящего по ТВ. Один человек следит за изображением на экране телевизора, а другой колдует над антенной.

Когда устанавливается антенна, в качестве ориентировки следует направить антенну в ту сторону, где находится солнце в 12.30 (это для Самары и Тольятти). После этого нужно антенну немного покрутить вправо и влево, пока настройщик не нащупает волну, позволяющую телевизору показывать четкое, понятное, хорошее изображение. Тот, кто отслеживает ситуацию у телевизора, должен комментировать происходящее на мониторе тому, кто крутит тарелку. Это можно сделать при помощи крика, мобильного телефона, рации или еще одного посредника. Как только будет пойман сигнал, тарелку нужно будет закреплять в положении, позволяющем ловить этот самый сигнал.

Поймать сигнал, попав на 36 градусов, не так трудно, как может показаться со стороны. Спутник Триколор ТВ Eutelsat 4 охватывает большую часть России (во всяком случае, точно покрывает ее европейскую часть) и дает очень хороший, «видный» сигнал.

Стандартный комплект (без бонусов) Триколор ТВ содержит антенну, кронштейн для тарелки (крепление к стене), ресивер (приставку) и конвертер.

Инструкция по установке Триколор ТВ. Ее официальная версия

Телекомпания Триколор ТВ осуществляет вещание при помощи спутника EUTELSATW4 (36°восточной долготы) на территорию Европейской части РФ. Установка антенны происходит следующим образом:

1. Определение места, где будет установлена антенна Триколор ТВ

Ключевой критерий, определяющий место монтажа антенны – это свободный обзор тарелки в том направлении, где находится спутник. Это означает, что на условной умозрительной линии, соединяющей тарелку и спутник, не должны находиться объекты, которые будут прерывать эту воображаемую линию. Здесь имеются в виду деревья, архитектурные сооружения и т.д. В городе Тольятти эта условная линия должна быть приподнята по горизонтали вверх на 27 градус. Этот угол измеряется от крайней точки антенны до местонахождения спутника. Если тарелка будет находиться близко к телевизору и вообще будет доступна владельцу, это существенно упростит всю процедуру установки и настройки. Лучше всего расположить антенну на внешней части лоджии, балкона, за окном или на крыше вашего дома. Не рекомендуется крепить антенну в помещениях – во внутренней части балкона или лоджии, если они застеклены. Не желательно крепить тарелку в тех местах, где снег, дождь и лед будут попадать на конструкцию в больших объемах. Это места с покатыми крышами, а также места, где рядом водослив.

2. Монтаж антенны Триколор ТВ

Необходимо собрать антенну в той последовательности и таким образом, как указано в инструкции. Закрепить кронштейн в месте монтажа тарелки. Элементы для крепежа (шурупы, шпильки, гайки, анкерные болты) выбираются исходя из того, какой материал стены, и какая в этой местности будет ветровая нагрузка. Конвертер в держатели нужно установить таким образом, чтобы он был скрыт от воздействия атмосферных осадков. Главное, чтобы снег и дождь не могли оказаться внутри конвертера. Далее присоединяется кабель к конвертеру при помощи F-разъема (его можно обнаружить в комплекте Триколор ТВ). Используя изоленту или пластиковые стяжки, нужно прикрепить кабель к дуге конвертородержателя. Нужно помнить о том, что F-разъем нуждается в герметизации. Для этого пригодится термоусаживающаяся трубка. Также герметизацию можно произвести двумя слоями изоленты или изолентой, смазанной силиконовым герметиком. Потом тарелка устанавливается на кронштейн. Чтобы ветер не мог сбить угол тарелки, регулировочные гайки следует закрутить так, чтобы антенну можно было двигать вверх и вниз лишь с некоторым усилием. Кабель крепится к кронштейну при помощи изоленты или пластиковых стяжек. Около антенны необходимо оставить небольшую петлю кабеля.

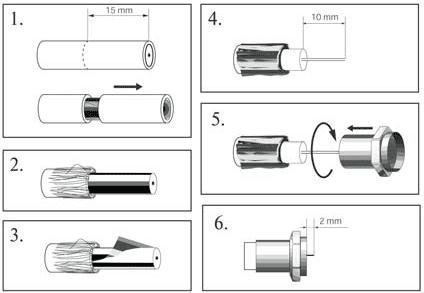

Монтаж стандартных спутников F-разъемов

Нужно снять верхнюю изоляцию кабеля приблизительно на 15 мм. Нельзя повредить экранирующую оплетку. Экранирующая оплетка располагается вдоль кабеля. Дальше необходимо со всей аккуратностью расположить фольгу вдоль экранирующей оплетки. Потом снять слой внутренней изоляции на 10 мм. Разъем следует накрутить до самого упора. Далее следует убрать хвостик центрального проводника, так как он не должен выступать за разъем дальше, чем на 2 мм.

3. Настройка антенны Триколор ТВ

Для начала приблизительно выставьте азимут и угол поворота антенны. Для города Тольятти азимут составляет 197.49° (ориентироваться на южное направление), а угол места равен 27.884°. Компас поможет выставить азимут. Однако рекомендуется искать азимут при помощи городской карты (для города). Это объясняется тем, что влияние электромагнитных полей может сбить точные показания компаса. В сельской местности (например, для дачи) подойдет компас.

Антенна «Supral – 0,6» в вертикальном положении должна соответствовать углу места 26.6°. Это говорит о том, что тарелку нужно будет наклонить вниз на 3-4°. Далее следует подключить кабель, идущий от конвертера, к гнезду приставки – к LNBIN ресивера. Подготовка F-разъема производится по инструкции, озвученной выше. Согласно указаниям инструкции, нужно подключить кабель к телевизору, затем выключить телевизор. На ресивере, который включается в первый раз, может быть выключено LNB питание. Это утверждение справедливо в отношении некоторых прошивок. Для того чтобы включить питание, нужно выполнить указания стартового меню. Нельзя забывать о том, что активируется поиск. Его можно отменить кнопкой EXIT на пульте.

Нужно войти в меню «Настройка». Ввести pin – 0000. Ручной поиск. Откроется окно, в котором нужно будет установить определенные параметры. Вам нужно будет выставить следующие данные:

Антенна – 1

Название спутника – EutelsatW4-EutelsatSesat

Частота – 12226

Поляризация – левая

Скорость потока – 27500

FEC – 3/4

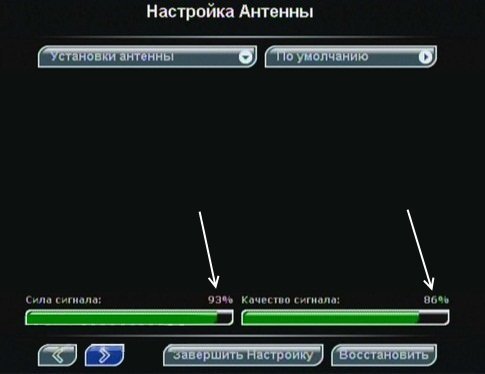

Обратите внимание на два индикатора, находящихся в правом углу окна. Верхний – это качество сигнала, а нижний – уровень сигнала. Дискретная шкала будет иметь повтор информации, но уже в цифровом значении. Необходимо медленно перемещать зеркало антенны вправо или влево (но в южном направлении), чтобы добиться появления сигнала, а потом отыскать точку положения тарелки, которая позволяет ловить максимальный уровень сигнала. Для этого нужно следить за нижним индикатором. После данной процедуры, нужно медленно перемещать тарелку вверх или вниз, чтобы отыскать то положение, которое позволит вам увидеть на индикаторе максимальное качество сигнала (верхний индикатор). После того, как идеальной точка по горизонтали и вертикали найдена, необходимо зафиксировать тарелку в этом положении. Кстати, нельзя забывать, что уровень сигнала обусловлен погодными условиями: плотная облачность, сильный дождь, снегопад не только ухудшают прием сигнала, но и могут привести к исчезновению транслируемого изображения. Если налипнет на антенну снег, то это тоже скажется на качестве приема сигнала. Нужно хорошо затянуть регулировочные гайки, но при этом, контролируйте настроенный уровень сигнала.

После этого можно заняться поиском каналов и их упорядочиванием. Инструкция по эксплуатации ресивера (приставки) поможет в этом разобраться.

Важно!

• Перед тем, как настраивать ресивер, убедитесь в том, что на экране телевизора есть изображение стартового меню.f Для этого не забудьте подключить приставку к телевизору. Рекомендуется подключаться через AV-вход с низкими частотами. Для этого нужно будет заранее приобрести кабель для телевизора. Также можно подключиться через антенный вход (для этого есть кабель, входящий в комплект Триколор ТВ). Нужно включить ресивер и запустить процесс сканирования телеканалов.
• Так как цифровой ресивер – это компьютерное устройство, для стабильной работы приставки необходимо, чтобы был нормальный процесс загрузки и выгрузки микропрограммы. Чтобы все проходило нормально, не нужно нажимать на кнопки пульта дистанционного управления, пока не остановится мигание красного светодиода, находящегося на передней панели приставки (DRE4000) или пока не пропадет надпись –boot- на соответствующем индикаторе (для DRE5000) после того, как будет вставлена вилка. Ни в коем случае нельзя выдергивать вилку в тот момент, когда работает устройство. Чтобы совершить выключение, необходимо нажать на пульте красную кнопку. Произойдет выход в дежурный режим. Необходимо дождаться нормальной выгрузки (в нашем случае, прекращения мигания красной лампочки), и только потом отключать ресивер от сети.
• Должен быть качественный контакт в розетке, снабжающей электропитанием, также нужен стабильный контакт удлинительных устройств.
• Если ваш дом подключен к системе энергоснабжения при помощи воздушных линий, не оставляйте ресивер подключенным к сети на долгое время, при условии, что вы не смотрите телевизор. В первую очередь, это касается тех случаев, когда на дворе гроза и сильный ветер.
• Когда происходит обновление программного обеспечения со спутника, нужно соблюдать все предписания по правилам загрузки. О них можно узнать в инфоканале. Не нужно выключать ресивер в момент загрузки. Это может необратимо вывести из строя устройство.
• Не нужно менять pin-код без серьезной необходимости. Новый «пин» вы можете забыть. А ведь восстановление кода, который был утрачен, невозможно, поэтому при его смене, позаботьтесь о том, чтобы вы всегда смогли его где-то посмотреть, если забыли. Можно его записать в блокнот или сохранить в другом удобном и привычном месте.

Примерные координаты для Самары, Тольятти:

Широта: 53,2 North South 53 гр. 12 мин сек
Долгота: 50,15 East West 50 гр. 8 мин 59 сек
Положение спутника: 36 East West или 324 West
Название искомого спутника: Eutelsat W4
Азимут: 197.49 гр.
Время совмещения азимута Солнца и спутника: 12:22:34
Угол места: 27.884 гр.
Угол поворота конвертера: 10.364 по час. стрелке
Угол по компасу 360 гр.: 197.49 гр.
Расстояние до спутника: 38809 км

Для спутника EUTELSAT W4

Последовательность настройки

1. Необходимо подключить приставку (ресивер) к телевизору и приемной системе. Включить электропитание устройства. После этого ресивер переводится из дежурного режима (StandBy) в рабочий. Для этого нужно подождать пару секунд. Сама процедура осуществляется при помощи меню быстрой настройки (посмотрите Руководство пользователя).

2. В меню мастера настройки нужно будет выполнить несколько пунктов.

В разделе «Экспресс-настройки» вам понадобится отметить следующие параметры:

Установка языка – подтверждаем «ОК».

Настройка AV Выхода – подтверждаем «ОК».

После этого появится меню с надписью «Автоматический поиск каналов». Здесь будут графические индикаторы уровня и качества сигнала (более подробно об этом, смотрите в «Руководство пользователя»). И теперь можно приступать к калибровке антенны согласно принимаемому сигналу.

3. Тарелка должна быть установлена вблизи расчетных азимута и угла места.

4. После этого антенна вручную очень медленно перемещается по вертикали и горизонтали в поисках высокого уровня и качества сигнала. На соотносящихся с этими параметрами индикаторах отображается текущая характеристика сигнала. Наладчику следует «нащупать» максимум по обоим показателям индикатора. Перемещать тарелку не нужно более чем на 1 градус в момент поиска лучшей точки.

5. Когда идеальная точка найдена, антенна фиксируется в таком положении, в котором она ловит самый лучший и высокий сигнал.

6. На пульте нажать кнопку «ОК», запустив тем самым автоматический поиск телеканалов.

7. Если при поиске ресивер отыскал телеканалы, которые входят в купленный вами пакет Триколор ТВ (это можно определить по отобразившимся названиям каналов), следует произвести финальную затяжку антенны. После этого переходите к 9-му пункту.

8. Если антенна настроилась на сигнал другого, чужого спутника, то вам нужно:

1.) Нажать «Нет», когда появится вопрос «Сохранить найденные каналы?»

2.) Выбрать в «Настройка времени» – «Назад». Вновь будет запущен автоматический поиск каналов.

3.) Еще раз выполнить процедуры, описанные в пунктах с 3-го по 7-ой.

9. Следовать завершающим этапам:

Настройка времени – подтверждаете «ОК»

И всё. Настройка завершена.

Если вы не смогли сами установить и настроить Триколор ТВ, то мы всегда готовы вам помочь. Вам сюда -

На какой спутник надо настраивать антенну Триколор ТВ

Для жителей Европейской части России и Урала настройку антенны надо производить на спутники Eutelsat 36B & Express AMU1 36.0°E . Для жителей Сибирского округа и части Дальневосточного округа антенну надо настраивать на спутник Express AT1 56.0°E . В пограничном по зонам облучения Уральском округе антенну можно настраивать на любой из этих спутников.

Что делать, когда каналы Триколор ТВ не работают!

1. Если у вас перестали работать все каналы Триколор ТВ, не спешите настраивать тарелку и прописывать заново каналы, возможно у оператора профилактика каналов!

2. Если профилактики у оператора нет и спутник на своем месте, и пакеты оплачены, а ресивер выдает "Нет сигнала", тогда надо проверить подключение к антенне, настройку тарелки на спутник, конвертор, а затем сам ресивер.
3. Иногда полезно сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы.
4. Налипший на конвертор снег может полностью блокировать спутниковый сигнал!

5. Когда ресивер выдает "Кодированные каналы", "Ошибка..." и что-то в этом роде, а инфоканал работает.
В этом случае надо проверить наличие оплаты через личный кабинет абонента.
Попробуйте сбросить ресивер на заводские установки (затем выключить из его сети и снова включить) и заново прописать каналы, далее надо оставить ресивер включенным на кодированном российском канале и ждать когда придут ключи. Если каналы не откроются, тогда нужно связаться с менеджерами Триколор ТВ, а если они не помогут, проверить ресивер на предмет последней прошивки или неисправности.

6. Если вы вовремя не обновили программное обеспечение ресивера со спутника, когда это предлагал сделать оператор, то все или некоторые телевизионные каналы могут перестать работать. В этом случае ресивер надо обновить принудительно, через USB разъем с помощью "флешки". Все программные прошивки можно найти на сайте производителя ресиверов GS.

Как настроить антенну Триколор ТВ на спутники Eutelsat 36B & Express AMU1 36.0°E самостоятельно

Программа «Satellite Antenna Alignment» поможет Вам рассчитать азимут и угол места, необходимые для установки и настройке спутниковой тарелки, на любой доступный спутник, в выбранной географической точке приёма. С помощью программы можно рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, расположенных на «дуге».
Программа запоминает географические координаты мест, для которых производился расчет. Впоследствии можно воспользоваться этими координатами, т.к. они сохраняются в памяти программы.
В начале, при работе с программой «Satellite Antenna Alignment», необходимо занести в разделе "Координаты места установки антенны" географические координаты места установки.
Условные обозначения: "N - широта северная", "S - широта южная", "E - долгота восточная" и "W - долгота западная". После ввода координат, в левой части в таблице получите расчетные углы азимута и подъема (угол места) антенны на все спутники сразу. Азимут - это направление на спутник (в градусах), определяемый как угол между направлениями на север и спутник. Угол места - это направление, определяемое как угол (в градусах) между направлением на спутник и плоскостью земли в точке приема. Отрицательный угол места означает, что спутник находится за линией горизонта и для приёма не доступен. Таким образом, в месте установки антенны теоретически можно определить все спутники, с которых возможен приём сигналов. Ориентируясь по азимуту и углу места, можно на местности быстро определить направление на спутник и возможность приёма сигнала в выбранной точке.

При отсутствии инструмента определения географического направления, можно воспользоваться определением координат спутника по солнцу.
Программа позволяет рассчитать азимут по солнцу. Для этого нужно задать в программе географические координаты местности. Расчётная высота над уровнем моря - 0 метров.
Расчёт производится для определённой даты. Результаты расчета оформляются в левой части таблицы. По таблице, для солнца определяем азимут и угол подъёма в заданный момент времени.
Порядок работы: сначала определяем азимут на выбранный спутник, а затем рассчитываем азимут солнца в день установки антенны. Далее в таблице находим азимут солнца близкий по значению к азимуту на спутник и определяем время (и дату), когда солнце будет находиться в этом направлении. В рассчитанный момент времени антенну поворачиваем прямо на солнце, т.к. в это время азимуты солнца и спутника совпадают. Углы места (подъёма) спутника и солнца могут не совпадать. Если они совпадут, то приём со спутника в данный момент времени будет неустойчив, или вообще, не возможен, т.к. мощное электромагнитное излучение солнца "забъёт" сигнал со спутника. Это явление называется солнечная интерференция, она бывает весной и осенью в течении нескольких дней.
При расчете обязательно учитывается временная зона (для Москвы +3 часа к Гринвичу).
Если в стране стрелки переводятся на летнее время, то к полученным расчетам азимута необходимо прибавить 1 час!
Программа отображает красной линией направление на спутник, красная линия не рисуется, если спутник находится за линией горизонта и не доступен для приема в данном месте. Желтый сектор указывает на световой день, на схеме также указаны стороны горизонта.

Также с помощью этой программы можно рассчитать угол между преградой на пути спутниковой антенны и плоскостью условного горизонта, где располагается антенна. Указав высоту преграды и расстояние до нее, можно определить этот угол. Если он больше угла места выбранного вами спутника, то прием со спутника в данном месте установки невозможен.

Еще одна полезная функция программы: при активации вкладки «Транспондеры», программа загружает из Интернета все активные транспондеры, выбранного спутника.
Программа сохраняет все данные в выбранном Вами формате файлов.
Для определения местоположения спутников Eutelsat 36B & Express AMU1 36.0°E введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места. Согласно вычислениям программы «Satellite Antenna Alignment», точные параметры спутников в Нижнем Новгороде: азимут - 189,592 градуса восточной долготы, угол места - 25,516 градуса.
3. Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.
4. Включите ресивер, на экране ТВ увидите надпись "нет сигнала". Для того чтобы индикатор настройки высветился на экране ТВ, на пульте последовательно нажмите кнопки: меню, настройка, ручной поиск. Индикатор настройки имеет две шкалы: "качество сигнала" и "уровень сигнала". Настройку надо осуществлять по шкале "качество сигнала". Надо учитывать, что на уровень сигнала влияет длина кабеля от ресивера до конвертера. При большой длине кабеля необходимо применять специальные спутниковые усилители (уровень сигнала отличается на разных моделях ресиверов).
Далее производим настройку самой антенны. Перемещая плоскость антенны по углу места с интервалом 3-4 градуса от положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях, вращайте антенну по азимуту на кронштейне в секторе примерно 20 градусов от определенного на спутник направления (см. пункт 2). Операции надо проводить последовательно: сначала изменяется угол места, затем вращается антенна. Вращать антенну надо медленно, чтобы не проскочить направление на спутник, рабочий сектор приёма (диаграмма направленности) тарелки всего 2-2,5 градуса. Когда на экране ТВ появится изображение, по кружкам индикатора уровня сигнала надо установить максимальный уровень сигнала путем перемещения антенны по азимуту и углу места и в заключении потуже затяните гайки крепления антенны.
5. Приятного Вам просмотра!

Современный мир наполнен новейшими изобретениями, полезными для потребителя. Ярким примером служит появление современного спутникового телевидения « ». У нас в стране оно приобрело большую популярность и высокую востребованность. «Триколор ТВ», являясь многопрограммным телевидением, актуально как в городских квартирах, так и в отдаленных деревнях, поселках, местах с неудовлетворительным приемом сигнала и в зонах далеких от централизованных эфирных точек подачи теле сигналов.

Для обеспечения хорошей работы «Триколор ТВ» очень важным является, после покупки и транспортировки его на постоянное место, правильный выбор точки монтажа оборудования спутникового ТВ и грамотная регулировка уровня поступающего сигнала. Конечно, можно воспользоваться услугами ближайшего авторизованного дилера для правильной установки антенны. Но, внимательно изучив инструкцию, прилагаемую в комплекте, и, придерживаясь наших советов, настройка Триколор ТВ самостоятельно не займет у Вас много сил и времени.

Правильный выбор места монтажа

Правильный выбор места для крепления антенны имеет основной критерий. Это обеспечение достаточного обзора в сторону направления спутника, которое можно определить, соединяя условной линией монтированное оборудование антенны и точки нахождения спутника. Сигнал будет поступать беспрепятственно, если на линии нет посторонних предметов: столбов, деревьев, зданий и т.п. Такие антенны устанавливаются в основном на крышах домов, крепятся на наружных стенах, внешних частях балконов и лоджий. Расположив антенну недалеко от телевизора, будет проще произвести ее настройку.

Очередность сборки антенны

Настройка Триколор начинается со сборки антенны. Проводить сборку необходимо в соответствии с инструкцией по ее эксплуатации. По прилагаемой в инструкции схеме этапы сборки следующие.

1. С помощью элементов крепежа (гаек, болтов, шурупов и т.д.) фиксируется на выбранной основе (крыша, стена) крепежный кронштейн спутниковой антенны. При этом необходимо учитывать крепость стены и силу преобладающих ветров.

2. Обязательным является установка конвектора в держателе вниз держателем во избегания накопления осадков.

3. Соединяем посредством F-разъема выходы кабеля и конвектора:

• зачищаем внешнюю изоляцию кабеля на 15-20мм;
• располагаем параллельно кабелю экранирующую оплетку и фольгу;
• зачищаем внутреннюю изоляцию на 10-12мм;
• завинчиваем систему разъема на максимум;
• выступающий за разъем более, чем на 1,5-2мм проводник, удаляем.

4. Фиксируем тело кабеля в выемке дуги держателя при помощи изоленты или др.

5. С помощью термо изолирующей трубки или нескольких слоев изоленты проводим герметизацию всей длины F-разъема. Для усиления герметизации можно применить силиконовый герметик.

6. Устанавливаем антенну в кронштейн и закрепляем ее регулировочными гайками с зазорами для легкости перемещения в разных плоскостях.

7. Фиксировать кабель на теле кронштейна можно с помощью пластиковых стяжек, изоленты и др. Для дальнейшей эксплуатации оставляем в запасе 1-1,5м кабеля возле антенны, также закрепляем на кронштейне.

Регулирование антенны

Если выполняется настройка Триколор ТВ самостоятельно, важно учитывать, при определении угла точки установления антенны и азимута, ориентировку своей работы с данными таблицы для Вашего города или близлежащего населенного пункта. Также выставить правильно азимут можно с помощью компаса. Для обслуживание «Триколор ТВ» могут применятся практически все подходящие антенны, поэтому, определение угла точки установки антенны проводится индивидуально. Согласно инструкции проводим к приемнику кабель от конвектора по данной ранее схеме, затем подключаем разъем ресивера непосредственно к телевизору и делаем пробное включение.

Настраиваем спутниковый сигнал

Методом плавного перемещения антенного зеркала в горизонтальных или вертикальных плоскостях около места предположительного расположения спутника устанавливаем получение устойчивого спутникового сигнала. Качество этого сигнала необходимо контролировать при помощи отметки меню «Установка антенны». После этого активируем в меню отметку «Уровень принятого сигнала». Для этого:

1. Нажимаем кнопку «Menu» на пульте приемника.

2. В открывшемся главном меню с помощью кнопок со стрелочками надо выбрать «Установка» и, нажав «Ok», подтверждаем свой выбор.

3. Установите свой пароль – 0000.

4. В последующем меню выбираем «Системные установки», нажав «Ok».

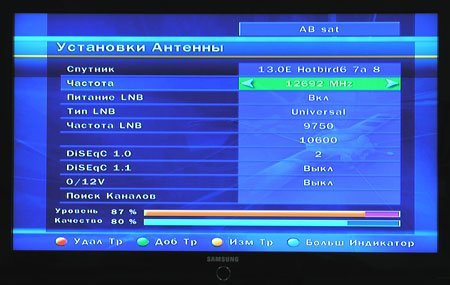

5. Затем выбираем «Установка антенны», нажав «Ok».

Зависимо от места Вашего нахождения в пункте «Спутник» выбираем Eutelsat 36A и Eutelsat 36B. Для успешной регулировки уровня и качества получаемого сигнала используют 2 шкалы в меню «Установка антенны». Они заполняются не меньше, чем на 70-75% при правильном осуществлении настройки. Если заполнение уровня сигнала менее 70%, необходимо проверить места соединения кабеля или повторить настройку антенны.

Уровень сигнала в процессе эксплуатации может меняться в зависимости от погодных условий. Необходимо периодически очищать антенну от возможного налипания снега или обледенения. В основном, сборка, подключение, монтаж и настройка Триколор занимает около 2-2,5 часов.

Теперь установка и настройка спутникового приемника «Триколор ТВ» считается законченной. Желаем приятного просмотра любимых телепередач в хорошем качестве.

Триколор ТВ как современное спутниковое телевидение, можно настроить без помощи специалиста, сэкономив на этом приличную сумму денег. Фронт работы весьма трудоемкий, но несложный, если знать последовательность действий. Ниже подробно будет описано, как настроить Триколор ТВ.

Что понадобится в работе

Прежде чем ответить на главный вопрос, как настроить спутниковую тарелку, вам нужно будет приготовить следующие рабочие инструменты:

• гаечные ключи разного размера;
• перфоратор;
• отвертки разного размера;
• элементы для крепежа;
• изолента;
• рабочий уровень;
• чертежный карандаш или ручка.

Выбор места установки антенны

Настройка антенны Триколор ТВ начинается с места выбора ее будущей установки. Главный фактор, на который следует опираться при выборе – это свободный доступ прибора по направлению к спутнику, то есть источнику сигнала. Иными словами, если вы зрительно проведете прямую линию между спутником и антенной, то не должны обнаружить на ней препятствие в виде деревьев и сооружений на крышах или зданиях. Это будет первым шагом на пути к тому, как самому настроить спутниковую антенну Триколор.

Обратите внимание, что чем ближе тарелка будет установлена по отношению к вашему телевизору, тем лучшее качество сигнала вам может быть гарантированно. К тому же так вы сможете настроить тарелку гораздо проще и быстрее.

Места, неблагоприятные для установки антенны:

• застекленные лоджии;
• территории, которые могут быть подвержены попаданию осадков в виде снега или дождя;
• крыши с двускатной, четырехскатной или несимметричной кровлей;
• места близ водослива.

Сборка антенны «Триколор ТВ» и установка ее главных элементов

Вопреки устоявшемуся мнению, собрать и настроить антенну и тарелку не так уж сложно. Для этого вам нужно следовать установленному алгоритму действий и опираться на предлагающуюся схему.

1. Массивный кронштейн, который входит в комплект пакета Триколор, следует надежно зафиксировать на стене. Особенность установки и выбор крепежных инструментов будет зависеть от стены (несущая или капитальная).
2. При фиксации кронштейна учитывайте, что конвертер, находящийся в держателе должен быть им же установлен вниз. Так, вы защитите вашу тарелку Триколор от выпадения осадков.
3. Надежно соедините между собой кабель и конвертор посредством F-разъема. Для этого вам нужно будет освободить кабель от верхней изоляции не более чем на 10 мм. Затем, плотно оберните кабель экранирующей оплеткой и фольгой. Внутренний изоляционный слой также нужно удалить на 10 мм и максимально закрутить разъем.
4. Заранее приготовьте стежки и изоляционную ленту для того, чтобы установить кабель в дуге держателя для конвертера.
5. Герметизация – необходимая процедура, которая должна распространяться на всю длину кабеля. В отдельных случаях вам может понадобиться силиконовый герметик.
6. Далее, зафиксируйте антенну на кронштейн. Устанавливайте ее так, чтобы в любой момент иметь возможно вращать ее в разных направлениях.
7. На последнем этапе сборки вам снова понадобится изолента и стяжки, поскольку на кронштейне, кроме антенны, также должен быть зафиксирован кабель. Если вы закрепите кабель с небольшим запасом, то это впоследствии облегчит вам монтаж и ремонт устройства, если таковой понадобится.

Если вы все еще задаетесь вопросом о том, как настроить антенну Триколор ТВ без помощи специалиста, то имейте в виду, что первый и самый сложный этап вы уже преодолели. И как видите, сделать это было не так уж сложно. К тому же порядок действий при сборке антенны универсален и не зависит от того, при этом вы используете и какой формат изображения будет выведен на экран, в частности, формат Ultra HD.

Монтаж телевизионного разъема

Опираясь на представленную схему, действуйте поступательно:

• опасаясь повредить экранирующую оплетку, избавьте кабель от верхней изоляции на 15 мм;
• экранирующая оплетка, а после, и фольга должны быть расположены по всей протяженности кабеля;
• избавьте кабель также и от 10 мм внутреннего слоя изоляции;
• максимально вкрутите разъем и отсоедините кусачками проводник, который не должен заступать за края не более чем на 3 мм.

Видео, передаваемое телевизору с помощью установленной тарелки Триколор будет напрямую зависеть от качества проводимых вами работ. Поэтому внимательно следуйте порядку инструкции и приложите максим усилий к процессу. Настройка Триколор ТВ требует поступательных действий.

Регулировка антенны «Триколор ТВ»

Чем точнее с географической точки зрения будет отрегулирована антенна, тем лучше будут показывать каналы на Триколор ТВ. Особенность данных манипуляций также зависит от двух факторов: угол места и азимута. Обе величины измеряются в градусах.

Сложность в том, что для каждого отдельного поселения и региона показатели могут существенно розниться. Например, для Брянска угол места будет равен 29 градусам, а азимут – 178 градусам. Учитывайте эту особенность при регулировке антенны.

Если у вас по тем или иным причинам пропали каналы, то возможно, причина сбоя как раз заключается в неправильной регулировке тарелки.

Азимут вы можете определить и самостоятельно, если умеете пользоваться компасом и определять его точные показатели.

Опирайтесь на советы, которые прилагает провайдер спутникового телевидения с изображением высокого качества формата Ultra HD, подведите к приемнику сигнала кабель от конвертера. Сделать это будет очень просто, поскольку монтаж телевизионного разъема вам уже был совершен. После чего, подключите ресивер к телевизору и проверьте наличие сигнала и его качество.

Настройка сигнала «Триколор ТВ»

Для того, чтобы настроить бесплатные каналы Триколор ТВ и их сигнал, вам понадобится зайти в меню «Установки антенны». Далее, смещайте антенный курсор в плоскости до такой степени, пока вы не получите сигнал, который вас удовлетворит.

Не должно быть помех, ряби и мелких точек, кроме того, звук должен быть качественным и совершенным.

Обратите внимание, что если в процессе эксплуатации у вас пропали каналы, то в качестве одного из вариантов устранения поломки, вы можете зайти в вышеупомянутое меню.

Следующим этапом вам необходимо будет открыть вкладку «Уровень принимаемого сигнала».

1. Возьмите в руки пульт ресивера и нажмите кнопку «МЕНЮ».
2. Воспользуетесь кнопками-стрелками, найдите вкладку «Установки», после, подтвердите команду нажатием «ОК».
3. Для дальнейшей установки предусматривается введение пароля. На первом этапе провайдер предусматривает введение четырех нулей. Впоследствии вы сможете самостоятельно его изменить.
4. Далее, доберитесь до вкладки «Системные установки» и снова утвердите команду нажатием «ОК».
5. Войдите в меню «Установки антенны» и подтвердите запрос.

После того, как вы выберете режим установки антенны и перечень каналов, определите спутник, который соответствует вашему региону: Eutelsat 36A или Eutelsat 36В. Найдите во вкладке меню установки антенны две шкалы, которые характеризуют уровень сигнала и его передачу на спутник. Если обе из них заполнены до отметки в 70%, значит, все ваши работы были проведены правильно и каналы на Триколор ТВ будут показывать с высоким качеством.

На тот случай, когда показатели оказываются ниже желаемого уровня, имеет смысл обратиться к соединению кабеля. Возможно, он передает слабый сигнал на спутник, который его попросту не улавливает.

Не забывайте о том, что ваша тарелка все-таки находится на улице, нельзя исключать воздействия на нее условий погоды. Гроза, молния, сильный дождь или любые другие осадки могут повлиять на уровень сигнала. Но он вернется в норму сразу после того, как погодные условия наладятся.

Видео-инструкция по настройке

Видео наглядно представляет все этапы сборки и установки антенны Триколор ТВ. Зрительная демонстрация позволяет более доступно представить себе, как внешне будет выглядеть процесс работы.

Теперь вы знаете, как настроить Триколор ТВ самостоятельно, как собрать антенну, как проверить уровень сигнала и что делать, если пропали каналы. Это позволит вам сэкономить средства, которые могли бы быть потрачены на услуги настройщика.

Вконтакте

Замена спутников Триколор
В позиции 36 градусов произошла замена спутников, вместо Eutelsat 36A введен в эксплуатацию Eutelsat 36C, Триколор ТВ теперь вещает со спутников Eutelsat 36B/36C (Express-AMU1).

Данные спутников Триколор
Триколор ТВ находится и вещает каналы цифрового телевидения на европейской территории России (с 2005 года) с искусственных спутников Земли, а территорию Уральского, Сибирского и части Дальневосточного округов (с 2007 года) обслуживает с ИСЗ Express-AT1 (56 в.д.) .
СПУТНИК "EUTELSAT 36B" - 36° В.Д. Вещание ведётся в ДИАПАЗОНЕ «KU». Это мощный спутник, который имеет 70 транспондеров, пять перенацеливаемых луча высокой мощности. Срок службы спутника не менее 15 лет.
24 транспондера СПУТНИКА "EUTELSAT 36B" используются в фиксированном луче для непосредственного телерадиовещания на территории России и Украины. Для услуг широкополосного доступа выделено до 27 транспондеров спутника. Ввод в эксплуатацию спутника позволил утроить существующую пропускную способность для России, Украины и СНГ. Кроме этого 36B также предоставляет услуги клиентам на территории Центральной Африки, Европы, Ближнем Востоке и Центральной Азии..
СПУТНИК "EUTELSAT 36C" - 36° В.Д. Вещание ведётся в ДИАПАЗОНЕ «KU». Это мощный спутник, который имеет 70 транспондеров, пять перенацеливаемых луча высокой мощности. Срок службы спутника не менее 15 лет.

Какие особенности приёма сигналов со спутников EUTELSAT 36C и 36B в Нижнем Новгороде?

На каком спутнике находится НТВ-Плюс?
