RFID: тернистый путь к успеху. RFID-технология на складах

Концепция системы

Эффективность и рентабельность работы склада зависит от многих факторов, и в значительной степени от скорости и безошибочности приема и отгрузки товаров. Чем меньше задержек и простоев, тем выше качество обслуживания клиентов и больше прибыль.

Система RFID-Control ускоряет основные процессы складской логистики при обработке товаров, увеличивает надежность и прозрачность операций, ускоряет оформление документов и сводит количество ошибок до минимума, благодаря снижению влияния человеческого фактора.

Принцип работы системы

Специальная радиочастотная метка закрепляется на каждой единице хранения (изделие, паллета, контейнер), таким образом, она получает уникальный электронный идентификатор. Идентификатор используется при операциях контроля состава отгрузки, оформлении документов, инвентаризации, сортировке, во внутренней логистике склада и т. д. Любая операция на складе (перемещение товаров, формирование заказов, отгрузка и прием товара) автоматически фиксируется в учетной системе. Таким образом, достигается полная прозрачность всех операций на складе.

Состав системы

Система RFID-Control состоит из трех компонентов: меток, считывателей и программного обеспечения .

RFID-метки – миниатюрные устройства, чаще всего выполненные в виде наклеек, способные хранить и передавать информацию. Каждая метка имеет уникальный идентификационный код. Код метки соотносится в базе данных с конкретным товаром.

Большинство меток имеют перезаписываемую память. В эту память можно записать дополнительную информацию о товаре: его серийный номер, номер партии, код, назначенное место в хранилище и прочие данные по желанию заказчика. Перезаписываемые метки очень удобно использовать для маркировки возвратной тары (паллет, контейнеров и т. п.). Закрепив метку один раз, ее можно использовать много лет, по необходимости дополняя и обновляя данные в ней.

Информация в метках также может быть зашифрована. Это позволяет обеспечить надежную защиту от несанкционированного доступа к данным.

Места хранения также маркируются метками. При всех операциях перемещения товара эти метки автоматически или вручную считываются, наряду с метками размещаемого товара. Таким образом, при перемещении товара в базе данных учетной системы автоматически фиксируется его точное местоположение. Размещение товаров внутри склада отображается на его мнемосхеме в реальном времени.

RFID-считыватели – приборы, осуществляющие чтение и запись информации в метках.

Стационарные (неподвижные) считыватели чаще всего выполнены в виде ворот и расположены на выходах из помещений склада, в зонах формирования паллет и на участках приема и выдачи товара. Эти считыватели постоянно подключены к учетной системе. Система автоматически регистрирует каждый помеченный объект, попадающий в зону считывания. Полученные данные используются, например, для составления накладных на груз или для оперативного отслеживания перемещения товара внутри склада.

Переносные (мобильные) считыватели используются для поиска нужных товаров на складе, записи служебной информации в метки и контроля подлинности товаров во время перевозок. Мобильные считыватели также помогают быстро осуществить контроль погрузки: убедиться, что товар в полном объеме был отправлен по назначению.

Программное обеспечение – пакет программ для интеграции системы в складскую программу заказчика. Внедрение RFID не требует замены существующей программы склада. Все преимущества технологии бесконтактной идентификации доступны в привычной программной оболочке.

Возможности системы RFID - Control

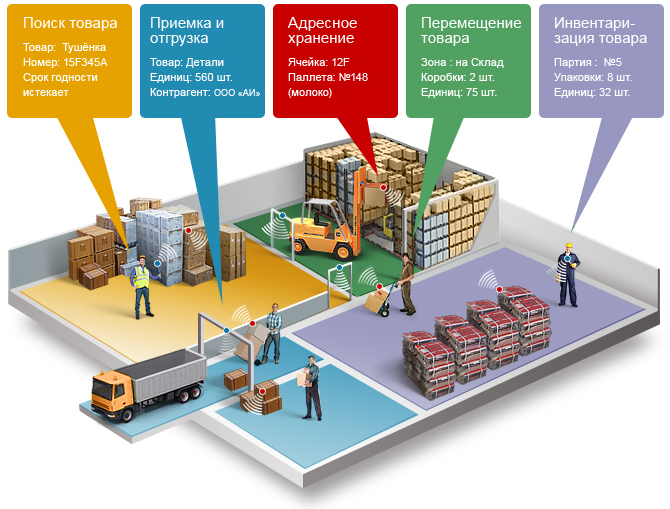

Мнемосхема склада в реальном времени. Любое перемещение товара внутри склада, любая отгрузка или прием товара в реальном времени фиксируется в базе данных. Система не просто постоянно знает, сколько товара на складе, она располагает данными о точном месте хранения каждой единицы товара. Любое изменение в расположении товара на стеллажах отражается на мнемосхеме. Благодаря этому товар не нужно искать. Система точно укажет, где конкретно он находится. Автоматизация процесса оформления документов . Использование данных с меток при оформлении сопроводительных документов на товар позволит избавиться от ошибок и неточностей. Так же за счет того, что одновременно можно производить регистрацию нескольких единиц хранения, значительно сокращается время оформления. Эффективная борьба с подделками и подменами. Уникальный неизменяемый идентификатор, присваиваемый метке при производстве, гарантирует высокую степень защиты от подделки. Также данные на метке могут быть зашифрованы. Это является для получателя дополнительной гарантией подлинности доставленного ему товара и обеспечивает защиту от несанкционированного доступа к данным. Также поставщик может проверить подлинность товара на складе своего дистрибьютора . Управление цепочками поставок. Возможность проследить перемещение паллет по цепи поставки в реальном времени позволит контролировать процесс доставки товара по назначению и в полном объеме. Таким образом, возможно идентифицировать и предотвращать ошибки еще на ранних этапах. Это позволить высвободить значительное количество временных ресурсов и избавиться от ошибок. Гарантийное и пост гарантийное обслуживание. Изделия, маркированные метками, можно прослеживать на всем протяжении их жизненного цикла. Информация об изделии, например, дата изготовления, номер партии, существенно облегчит работу контролеров качества и поможет в выявлении причин поломки при возникновении гарантийного случая.

Общее описание и сценарии работы системы

Программно-аппаратная архитектура системы (предварительное описание):

Сценарии работы системы

Прием товара на склад

При приеме все единицы хранения маркируются RFID-метками. Метки прикрепляют с помощью рулонного маркера, закрепляют вручную или просто вкладывают в упаковку или контейнер.

С помощью ручного считывателя все товары регистрируются в базе данных. Автоматическая регистрация товаров также возможна при проезде погрузчика через зону действия стационарного считывателя – метки можно считывать прямо по ходу движения.

Размещение товара на местах хранения

В учетную систему склада поступает информация о том, что поступившие товары оклеены метками и готовы к размещению. Ответственный работник формирует задание на их размещение и отправляет его на терминал погрузчика.

На терминал погрузчика приходит задание забрать товар из зоны формирования паллет. Если по ошибке был взят не тот товар, терминал немедленно выдаст предупреждение. Затем погрузчик едет к указанному в задании месту хранения. При размещении товара производится чтение и метки товара, и метки места хранения. Если эти данные совпадают с данными задания, размещение товара разрешается, а факт установки фиксируется в базе данных.

Перемещение товара внутри склада

При необходимости переместить товар из одной зоны склада в другую ответственный работник формирует задание на перемещение и отправляет его на терминал погрузчика.

На терминал погрузчика приходит задание переместить товар на новое место хранения. Аналогично предыдущему случаю, он на месте убеждается, что забрал то, что надо. В базе данных старое место хранения помечается как свободное. Затем погрузчик перемещается к указанному в задании новому месту хранения. При размещении товара производится чтение и метки товара, и метки места хранения. Если эти данные совпадают с данными задания, размещение товара разрешается, а факт установки фиксируется в базе данных.

Выдача товара со склада

При запросе на выдачу определенного товара ответственный работник формирует и отправляет на терминал погрузчика список товаров, которые необходимо выдать, с указанием их расположения и требуемого количества.

По аналогии с предыдущими операциями, погрузчик считывает метки товара и места хранения перед тем, как забрать необходимый товар.

На выходе со склада стационарные считыватели фиксируют факт того, что товар покинул склад.

Инвентаризация

Для проведения инвентаризации используются мобильные считыватели, которые могут быть подключены к базе данных при помощи Wi-Fi или накапливать информацию во внутренней памяти для последующей синхронизации.

Этапы внедрения

Каждый склад уникален, поэтому система автоматизации должна разрабатываться с учетом его особенностей и специфики, чтобы сделать его работу максимально эффективной.

Разработка концепции

Компания Интервеб исследует потребности и нужды конкретного склада и разработает концепцию его модернизации, составит список изменений, которые коснутся его работы с внедрением RFID, и предложит поэтапный план внедрения системы.

Проведение пилотного проекта

Перед тем, как внедрить систему RFID-Control в полном объеме, рекомендуется запустить пилотный проект на ограниченном участке для тестирования системы в условиях конкретного склада.

При проведении пилотного проекта компания Интервеб

Проведет предварительное исследование условий работы и технического оснащения; Определит тип оборудования и меток, наиболее подходящих для конкретного склада, подберет поставщиков компонентов, сформулирует техническое задание ; Выяснит, есть ли необходимость в создании нового или модернизации имеющегося программного обеспечения склада, проведет его предварительное тестирование и сопряжение с существующим оборудованием для эффективной интеграции технологии RFID; Разработает новые сценарии работы склада с учетом возможностей, предоставляемых технологией RFID, а также определит возможные расширения системы; Проведет анализ работы пилотной системы и разработает техническое задание на более масштабный проект автоматизации.

Проекты автоматизации крупных складов могут включать в себя множество этапов. Необходимая коррекция системы будет производиться на основе анализа отзывов сотрудников, непосредственно работающих с системой, а также на основе ее постоянного мониторинга.

Сопровождение

Интервеб поддерживает установленные системы, расширяет и модернизирует их функции и, при необходимости, интегрирует с новыми или обновленными складскими системами клиента. Мы гарантируем поддержку на всех этапах внедрения и эксплуатации наших систем.

Трекинг перемещения объектов по цехам или по складам является достаточно актуальной задачей. Для отслеживания перемещения объектов по территории мы рекомендуем применение UHF меток. Для учета перемещения можно применять как одну метку, так и группу меток. В тоже время возможен и другой подход, когда группу товаров можно идентифиировать одной меткой.

RFID-оборудование ISBC имеет широкие возможности по размещению, как скрытно, так и открытым образом: в арке, в проходе, в воротах, под фальш-потолком или под фальш-полом. Специалисты нашей компании помогут Вам определиться с оптимальной схемой размещения для обеспечения наилучшей производительности и качества считываения меток. В тоже время мы поможем решить вопрос интеграции в информацинную систему, которую можно провести как нашими силами, так и силами IT-сотрудников Вашей компании (). При необходимости мы обязательно проведем обучающий семинар в котором подробно расскажем о технологии RFID и нашем оборудовании.

Пример применения RFID оборудования и меток для идентификации покрышек автомобильных

Пример применения оборудования RFID и меток RFID для контроля возвратной тары

Пример трекинга грузов по производственным цехам

Пример применения RFID на производстве теста (идентификация вакуумной упаковки)

Задачи и преимущества использования RFID-технологий на складах

• Организация эффективного учета Товарно-материальных ценностей.
• Контроль за перемещением продукции по складу.
• Значительное уменьшение ошибок персонала при комплектации заказов.
• Сокращение кадровых и прочих затрат на обслуживание склада.

RFID-Оборудование, которое подойдет для применения на Вашем предприятии

Для автоматизации складского учета и логистики Вы можете подобрать RFID-считыватели и RFID-метки практически любой конфигурации, которые будут наилучшим образом подходить к специфике Вашего предприятия. На странице Вы можете ознакомиться с и которые работают в диапазоне частот UHF.

При выборе считывателей обратите внимание на "Вид исполнения":

• в терминалы или автоматические системы,

Аналогично, стоит обратить внимание на "Вид исполнения" RFID-меток, они могут быть:

• , которые удобно крепить на поддоны или притягивать к объектам учета пластиковыми хомутами,
• либо .

Переход с Штрих-кодирования на RFID

В настоящее время в большинстве предприятий и, в частности, складских хозяйствах, внедрена система учета продукции на основе Штрих-кодов. Для облегчения понимания возможностей использования RFID стоит относиться к этой технологии как к аналогу штрих кода, однако она лишена недостатков систем на основе штрих-кодов, но кроме того, имеет ряд преимуществ. Перечислим некоторые из них:

• высокая износостойкость,
• высокая надежность,
• возможность записи дополнительной информации на метку,
• возможность чтения данных на значительных расстояниях (например, стационарный RFID-считыватель в паре с узконаправленной антенной способен прочитать информацию с пассивной метки с расстояния до 20 метров),
• отсутствует необходимость прямой видимости метки, она может быть даже встроена внутрь объекта,
• возможность одновременного сканирования сразу нескольких меток (например, стационарный RFID-считыватель способен одновременно обрабатывать до 150 меток в секунду), таким образом можно существенно сократить время на приемке и отгрузке товара.

Примеры применения на складах

Краткое описание применения считывателей для решения задач по управлению складами можно скачать в.pdf файлах по нижеприведенным ссылкам:

1. Ручной RFID считыватель для инвентаризации и учета продукции. Общие сведения об устройстве и применению (ссылка)
2. RFID считыватели дальнего радиуса действия Автоматизация, инвентаризация, мониторинг, контроль. Общие сведения об устройстве и применению (ссылка)

Антенны юстируются и настраиваются таким образом, чтобы достичь максимальной "считываемости" и производительности внутри, и минимальной снаружи. Оборудование позволяет оценить уровень сигнала и настроить фильтрацию меток по нумерации (или по принадлежности к тому или иному классу товара).

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФАКУЛЬТЕТ МАРКЕТИНГА

Кафедра логистики

Курсовая работа

на тему: «Применение технологии RFID для автоматизации складской деятельности»

Москва 2010

Введение

радиочастотный идентификация метка товар

К решению задачи автоматизации складского хозяйства разные предприятия приходят по-разному, однако у каждого из них есть проблемы в работе склада, которые становятся в определенный момент весьма критичными. Руководство не может своевременно получить нужную информацию, работа персонала выходит из-под контроля, товар «загадочно исчезает», при этом не выходя за ворота склада. Таких сложностей у каждого предприятия может быть множество, и все вместе они приводят к значительным совокупным потерям компании, вынуждая ее руководство задуматься о путях их преодоления. Одним из них становится внедрение автоматизированной системы управления складом.

В современном мире при постоянном росте транспортных и грузовых потоков, огромном увеличении количества товарных позиций, вопросы транспортной и складской логистики играют всю большую роль. Наиболее распространенной и технологией автоматической идентификации, используемой в задачах складской автоматизации и логистике, является штрих-кодирование. Это обусловлено в первую очередь, стоимостью внедрения системы штрих- кодирования на складе. Именно дешевизна штрих-кодовых этикеток по сравнению с радиочастотными метками (RFID) определяет высокую популярность этой технологии на сегодняшний день. Но с ростом потоков, эта технология уже не так популярна. В связи с этим в последнее время во всем мире все больший интерес проявляется к новой технологии радиочастотной идентификации товаров (RFID). Любой товар в процессе производства или складской обработки можно снабдить радиочастотной меткой RFID.RFID - это современная технология идентификации, предоставляющая существенно больше возможностей по сравнению с традиционными системами маркировки.

Глава 1. Радиочастотная идентификация

1.1 Понятие RFID

Радиочастотная идентификация или RFID - это технология автоматического ввода данных, что делает возможным быстрое бесконтактное считывание информации с небольших радио-меток на расстоянии и при отсутствии прямой видимости с помощью стационарных и мобильных считывателей.

Радиочастотная идентификация (RDIF) используется, чтобы идентифицировать, проследить, рассортировать и обнаружить неограниченное количество предметов, включая людей, транспортные средства, одежду, контейнеры, транспортную тару и поддоны. Она может быть использована в таких приложениях, как контроль доступа, идентификация транспортного средства, контроль материально-производственных запасов, автоматизация производства, контроль за перемещением потоков грузов и транспорта, автоматизация складской обработки, автоматизация загрузки-разгрузки. RFID основывается на радио частоте и является бесконтактной технологией, не требующей ни контакта со считывателем, ни прямой видимости считывателя (как в технологии штрих-кодов). Вот почему RFID снимает проблемы, связанные с «контактными» и «находящимися в зоне видимости» технологиями. Например, хорошее считывание гарантировано в жару, дождь, холод (-30С), при загрязнении жиром или коррозийными химическими веществами.

Стандартная RFID система состоит из:

· Метки (tag) - устройства, способные хранить и передавать данные. В памяти меток содержится их уникальный идентификационный код. Некоторые метки имеют перезаписываемую память.

· Считыватели (reader) - приборы, которые читают информацию с меток и записывают в них данные. Эти устройства могут быть как постоянно подключенными к учетной системе, так и работать автономно.

· Учетная система - программное обеспечение, которое накапливает и анализирует полученную с меток информацию и связывает все элементы в единую систему. Большинство современных учетных систем (программы 1С, корпоративные информационные системы - MS Axapta, R3Com) уже совместимы с RFID-технологией и не требуют специальной доработки.

Идентификация объектов производится по уникальному цифровому коду, считываемому из памяти электронной метки, прикрепляемой к объекту идентификации. Считыватель содержит в своем составе передатчик и антенну, посредством которых излучается электромагнитное поле определенной частоты. Попавшие в зону действия считывающего поля радиочастотные метки "отвечают" собственным сигналом, содержащим информацию (идентификационный номер товара, пользовательские данные и т.д.). Сигнал улавливается антенной считывателя, информация расшифровывается и передается в компьютер для обработки.

Метки бывают:

По типу питания:

1. Активные - используют для передачи данных энергию встроенного элемента питания (зона чтения до 100 метров).

2. Пассивные - используют энергию, излучаемую считывателем (дальность до 8 метров). Пассивные метки меньше и легче активных, менее дороги, имеют фактически неограниченный срок службы.

По видам памяти:

1. "RO" (Read Only) - данные записываются только один раз сразу при изготовлении. Такие метки пригодны только для идентификации. Никакую новую информацию в них записать нельзя, и их практически невозможно подделать.

2. "WORM” (Write Once Read Many) - кроме уникального идентификатора такие метки содержат блок однократно записываемой памяти, которую в дальнейшем можно многократно читать.

3. "RW" (Read and Write) - такие метки содержат идентификатор и блок памяти для чтения/записи информации. Данные в них могут быть перезаписаны большое число раз.

По исполнению (определяется целями и условиями использования меток):

1. Самоклеящиеся бумажные или лавсановые метки;

2. Стандартные пластиковые карты;

3. Дисковые метки (в том числе с центральным отверстием для закрепления на палете);

4. Различные виды брелоков;

5. Специальное исполнение для жестких условий эксплуатации.

В настоящее время существует огромное многообразие меток, поэтому подходящее исполнение можно подобрать для любой задачи, в зависимости от нужд заказчика.

Развитие технологии RFID-меток тесно связано с мировым распространением системы Electronic Product Code (EPC) - единой всемирной системы цифровой маркировки товаров, грузов, производителей. UHF-метки последнего поколения - «Generation 2» (точнее, Class 1 Gen 2), рассчитаны на запись и хранение кодов EPC. Они выпускаются как с «пустым» полем идентификатора, который заполняется при использовании метки (и может быть в дальнейшем защищен от перезаписи), так и неизменным идентификатором, который можно использовать как уникальный, не опасаясь его подделки или дублирования.

Приборы для считывания данных с меток также бывают нескольких типов. По исполнению считыватели делятся на стационарные и переносные (мобильные). Стационарные считыватели крепятся неподвижно на стенах, порталах и в других подходящих местах. Они могут быть выполнены в виде ворот, вмонтированы в стол или закреплены рядом с конвейером на пути следования изделий. По сравнению с переносными, считыватели такого типа обычно обладают большей зоной чтения и мощностью и способны одновременно обрабатывать данные с нескольких десятков меток. Стационарные считыватели обычно напрямую подключены к компьютеру, на котором установлена программа контроля и учета. Задача таких считывателей - поэтапно фиксировать перемещение маркированных объектов в реальном времени.

Переносные считыватели обладают сравнительно меньшей дальностью действия и зачастую не имеют постоянной связи с программой контроля и учета. Мобильные считыватели имеют внутреннюю память, в которую записываются данные с прочитанных меток (потом эту информацию можно загрузить в компьютер) и, так же, как и стационарные считыватели, способны записывать данные в метку (например, информацию о произведенном контроле). В зависимости от частотного диапазона метки, дистанция устойчивого считывания и записи данных в них будет различна.

Программное обеспечение. Само по себе закрепление меток на объектах учета, будь то книги или товары на складе, не способно решить проблемы учета и отслеживания. Для того, чтобы построенная RFID система эффективно решала свои задачи, она должна быть органично интегрирована с учетной системой. Только в том случае, если учетная программа будет полностью поддерживать функции предоставляемые системой RFID, потребитель сможет получить максимальную прибыль от внедрения.

Интеграцией компонент RFID с учетной системой занимаются компании - разработчики решений (Solution Providers), такие, как Аэро Солюшенз. Профессионально построенная система не потребует переобучения персонала, не вынудит переносить/конвертировать данные, не нарушит привычного ритма работы предприятия. Все преимущества технологии бесконтактной идентификации станут доступны в привычной программной оболочке. Компания Аэро Солюшенз уже осуществила интеграцию RFID с наиболее популярными программами учета и управления предприятием, такими, как Microsoft Navision/Axapta, программами семейства 1С (1С-Адресный склад, 1С-VIP склад, 1С-Предприятие), библиотечными информационными системами ИРБИС, Руслан, Mark - SQL.

1.2 Системы обнаружения RTLS и EAS

Проблема автоматического отслеживания товара на любом этапе его продвижения от производителя к потребителю во все времена была достаточно универсальной и включала в себя такие этапы, как хранение, инвентаризация, перемещение товара, местонахождение отдельных позиций и др. При этом товары могут потеряться, быть помещены не в то место, или про них могут просто забыть. Многие организации описывают процесс инвентаризации складских помещений как процесс перемещения продукта из одной "черной дыры" в другую.

Представьте себе ситуацию, когда вы пытаетесь обнаружить местоположение одного контейнера из тысячи на огромной территории, где они все абсолютно похожи. Контейнер может быть маленьким как паллета, либо большим как трейлер. Существующие традиционные технологии в лучшем случае помогут зафиксировать, когда он был получен и куда отправлен, но ни одна их них не сможет дать точную информацию в реальном масштабе времени обо всех его перемещениях и местонахождении, за исключением систем RF1D.

Для этого на основе RFID строятся системы обнаружения реального времени или RTLS (Real Time Locating Systems). Это полностью автоматические системы, которые постоянно отслеживают местоположение предметов и персонала. RTLS состоят из активного радиотага и системы обнаружения тага, выполненной обычно в виде матрицы устройств обнаружения (антенн-сканеров), которые устанавливаются на расстоянии от 15 до 30 метров. Система постоянно обновляет информацию в базе данных с частотой от нескольких секунд, до нескольких часов (для редко перемещаемых объектов). Системы могут одновременно отслеживать тысячи тагов, срок службы батарейки тага превышает 5 лет.

Если в "традиционной" RFID-системе метки считываются при прохождении ими определенных участков структурированного процесса, то RTLS-метки считываются постоянно, независимо от процесса, который перемещает эти метки. Для таких не структурированных процессов, считывание может зависеть и от людей, когда они сами располагают предмет с тагом в поле считывания антенны-сканера, либо ручной сканер в поле действия тага. Однако, при малейшей ошибке местоположение предмета может быть не определено.

RTLS имеет две разновидности - GPS (Global Positioning System) и LLS (Local Locating System). Эти технологии вместе с "традиционной" RFID по существу делают доступной для коммерческого применения задачу "тотального отслеживания объектов". Эта концепция сейчас является основополагающей в военной логистике. GPS делает возможным эффективно отслеживать местоположение грузов по миру и передавать эту информацию через радиосвязь в центр, при этом объект с установленной на нем антенной-считывателем, сам определяет свое местоположение, сканируя сигнал от ближайшего радиотага. Однако, этого недостаточно для полного решения проблемы, т.к. необходимо знание местоположения объекта внутри помещения, а не только на пути из одного здания в другое. LPS, используя паллеты и контейнеры с активными радиотагами большой дальности считывания, решает задачи обнаружения на уровне паллет в общей цепи логистики и дистрибуции. И, наконец, недорогие пассивные RFID-метки установленные на товаре, помогают отслеживать процесс производства и упаковки.

EAS-системы (Electronic Article Surveillance) широко применяются в розничной торговле. Эти системы являются частным случаем RFID технологии, когда метка содержит только один бит информации. EAS-технология предполагает идентификацию предметов во время прохождения через зону контроля - специальных ворот. Обычно она используется для предотвращения несанкционированного выноса из магазина, библиотеки и др. Рынок EAS-систем насчитывает более 800 тысяч инсталляций по всему миру.

В магазинах на товар прикрепляется специальный радиоактивный таг: маркер-этикетка или пластиковая бирка. Считыватели с антенной (передатчик и приемник) размещаются на выходах POS-узлов, либо на дверях при входе и контролируют вынос неоплаченного товара. При попытке несанкционированного выноса товара во время прохождения мимо антенны система подает сигнал. Элементами EAS-системы в торговле являются также деактиватор, для электронной деактивации маркера у купленного товара и устройство удаления бирки у купленного товара.

Общий принцип работы системы можно описать следующим образом: передатчик на определенной частоте посылает сигнал приемнику. Так образуется область защиты. При попадании в эту область таг создает некоторое нарушение, которое фиксируется приемником. Конкретный способ, которым таг создает прерывание сигнала, и является отличительной чертой той или иной технологии, используемой в разных EAS-системах (см. таблицу 1). Таг в системе является ключевым элементом, т.к. он должен создать уникальный сигнал, который не может повториться ни при каких естественных обстоятельствах во избежания ложной тревоги. Конкретный вид технологии определяет размеры области защиты, способ блокировки сигнала, размер и степень видимости тага, уровень сигнала тревоги, а также процент обнаружения и стоимость. Физика конкретного EAS тага и, как результат, используемая технология определяют частоту, на которой образуется защитная полоса.

В EAS-системах используются пассивные метки: пластиковые одежные бирки (только для чтения) и модифицируемые этикеточные маркеры. Стоимость пластиковых бирок лежит в диапазоне.7-.5, а стоимость маркеров равна.04-.10. В целях экономии места на POS-узлах некоторые производители интегрируют деактиваторы со сканерами обычных штрих-кодов.

"Горячей темой" в EAS являются программы Source Tagging, когда маркер наносится на продукт еще на этапе производства или упаковки, при этом отпадает необходимость маркировки товара в магазине, что значительно экономит время и деньги. Защитный маркер находится под упаковкой, он невидим, что исключает возможность его удаления злоумышленником.

1.3 Преимущества и недостатки FRID

Технология FRID дает возможность не проводить сбор данных с помощью бумаги и карандаша. Как правило, количество данных, которые необходимо собрать просто несоизмеримо, и соответственно для обработки этой информации требуется огромное количество времени, вот почему самый практичный метод сбора данных - автоматизированный с использованием компьютерных технологий. Автоматический сбор данных систематизирует данные в системе, быстро делая информацию доступной. В производстве высоко ценится возможность быстро и своевременно определить, что рабочий процесс проходит не по графику. В отличии от штрих- кодов FRID дает возможность автоматической идентификации предметов, не размещая предмет рядом со считывателем. Технология FRID решает эту проблему посредством беспроводной передачи идентификационной информации с предметов на считыватель. Не требуется прямая видимость считывателя.

Преимущества технологии RFID перед штриховым кодированием:

1. RFID системы работают с любыми группами товаров. Системы штрихового кодирования могут работать только с ограниченным ассортиментом товаров, и определенной упаковкой. Штриховые коды, как правило, не работают с промышленными товарами, тогда как RFID системы работают абсолютно с любыми группами товаров.

2. Данные с метки считываются бесконтактным способом. При этом метка не должна находиться в поле зрения ридера и может быть спрятана внутри товара или его упаковки.

3. Большее расстояние чтения. RFID-метка может считываться на значительно большем расстоянии, чем штрих-код. В зависимости от модели метки и считывателя радиус считывания может составлять до нескольких десятков метров.

4. Возможность считывать одновременно несколько меток. Механизм анитиколлизий позволяет определять точное количество меток, которые в текущий момент времени находятся в поле действия антенны.

5. Расположение метки не имеет особого значения для считывателя. В целях обеспечения автоматического считывания штрихового кода комитетами по стандартам разработаны правила размещения символов штрихового кода на товарной и транспортной упаковке. Для радиочастотных меток эти требования несущественны. Единственное, что требуется для считывания информации с радиочастотной метки, - это ее нахождение в зоне действия сканера RFID.

6. Данные идентификационной метки могут дополняться. В то время, как данные штрихового кода записываются только один раз (при печати), информация, хранимая радиочастотной меткой, может быть изменена, дополнена или заменена на другую при наличии соответствующих условий. Это положение относится только к меткам Read/Write многократной записи и считывания информации.

7. На метку можно записать гораздо больше данных. Обычные штриховые коды могут поместить информацию не более 50 байт (знаков), причем для воспроизведения такого символа понадобится площадь размером со стандартный лист формата А4.

8. Радиочастотная метка может легко поместить 1000 байт на микросхеме площадью в 1 кв.см. Не представляет серьезной технической проблемы и размещение информации объемом 10 000 байт.

9. Данные на метку заносятся значительно быстрее. Для получения штрихового кода обычно требуется напечатать его символ либо непосредственно на материале упаковки, либо на бумажной этикетке. RFID метки могут быть имплантированы в основание паллеты или оригинальной упаковки на весь срок их эксплуатации. Сами данные о содержании упаковки записываются бесконтактным способом не более, чем за 1 секунду.

10. Данные на метке могут быть засекречены. Как и любое цифровое устройство, RFID метка обладает возможностями, позволяющими закрыть паролем операции записи и считывания данных. Кроме того, информацию можно зашифровать. В одной и той же метке можно одновременно хранить закрытые и открытые данные. Это делает радиочастотную метку идеальным средством, защищающим товары и материальные ценности от подделок и краж.

11. Радиочастотные метки более долговечны. В тех областях, где один и тот же маркированный объект может использоваться бессчетное количество раз (например, при идентификации паллет или возвратной тары), радиочастотная метка оказывается идеальным средством идентификации, так как может быть использована до 1 000 000 раз.

12. Метка лучше защищена от воздействия окружающей среды. Радиочастотные метки не требуется размещать на внешней стороне упаковки (объекта). Поэтому они оказываются лучше защищенными в условиях хранения, обработки и транспортировки логистических единиц. В отличие от штрихового кода на них не воздействуют пыль и грязь.

13. Интеллектуальное поведение. RFID-метка может использоваться для выполнения других задач, кроме того, чтобы быть просто хранителем и переносчиком данных. Штрих-код же не обладает никаким интеллектом и является лишь средством хранения данных.

Недостатки RFID по сравнению со штрих-кодом:

1. Стоимость радиочастотных меток значительно превышает стоимость этикеток со штриховым кодом на упаковке товаров. В сфере логистики и транспортировки грузов стоимость радиочастотной метки может оказаться совершенно незначительной по сравнению со стоимостью содержимого контейнера. Поэтому крупные супермаркеты могут начать использование RFID с применения радиочастотных меток на упаковочных ящиках, палетах и контейнерах.

2. Невозможность размещения под металлическими и электропроводными поверхностями. Радиочастотные метки подвержены влиянию металла (электромагнитное поле экранируется токопроводящими поверхностями). Поэтому перед использованием радиочастотных меток в упаковках определенного вида (например, металлических контейнерах) упаковку следует модернизировать. Это положение относится и к некоторым типам упаковки жидких пищевых продуктов, запечатанных фольгой (суть - тонкий лист металла).

1.4 Применение RFID-системы

RFID используется во всех областях автоматического получения данных; эта технология позволяет осуществлять бесконтактную идентификацию объектов с использованием радиочастоты (RF). RFID-системы применяются в разнообразных случаях, когда требуется оперативный и точный контроль, отслеживание и учет многочисленных перемещений различных объектов.

Область применения системы определяется ее частотой:

· Высокочастотные (850-950 МГц и 2,4-5 ГГц) используются там, где требуются большое расстояние и высокая скорость чтения, например контроль железнодорожных вагонов или автомобилей. Например, считывтель устанавливают на воротах или шлагбаумах, а транспондер закрепляется на ветровом или боковом стекле автомобиля. Большая дальность действия делает возможной безопасную установку ридеров вне пределов досягаемости людей.

· Промежуточной частоты (10 -15 МГц) - там, где должны быть переданы большие количества данных. Область применения: логистика отслеживания товарооборта, розничная торговля: инвентаризация товаров, учет складских перемещений.

· Низкочастотные (100-500 КГц) используются там, где допустимо небольшое расстояние между объектом и ридером. Обычное расстояние считывания составляет 0,5 метра, а для меток, встроенных в маленькие “брелки”, дальность чтения, как правило, еще меньше - около 0,1 метра. Область применения: большинство систем управления доступом, бесконтактные карты, управления складами и производством использует низкую частоту.

К основным применениям технологии радиочастотной идентификации относятся:

· складское материально-техническое обеспечение;

· логистика и управление цепочками поставок от производителя к потребителю в режиме реального времени;

· идентификация движущихся объектов в реальном масштабе времени (учет автотранспорта, вагонов в движущихся железнодорожных составах);

· идентификация автотранспортных средств на стоянках, парковках, автовокзалах;

· автоматизация сборочных процессов в промышленном производстве;

· системы контроля доступа в помещения и сооружения;

· обеспечение пассажиров электронными билетами;

· экспресс доставка посылок;

· обработка и доставка багажа на авиалиниях;

· автомобильные охранные системы;

· проверка транзакции платежных систем на достоверность;

· предотвращение подделки различных категорий товаров;

· маркировка (идентификация) имущества, документов, библиотечных материалов и т.п.

Глава 2. Использование RFID на практике

2.1 RFID на складе

Рис.1.Автоматизация склада на современном уровне.

В RFID системе каждая единица товара или тары, например ящик, коробка, поддон, при поступлении на склад проходят через ворота с встроенной RFID антенной, при этом происходит считывание информации с метки и занесение ее в базу. Если на момент поступления на товарах отсутствуют радиочастотные метки, то они должны быть наклеены.

Другим возможным вариантом является установка антенн непосредственно на погрузчики. В метку заносится информация о поставщике, дате и времени поступления, типе товара, количестве, месте расположения и т.п. Таким образом, инвентаризация склада становится возможна абсолютно в любой момент времени. При отгрузке товаров через выездные ворота отмечается время и место отправки груза. Дополнительно могут применяться ручные RFID ридеры, существующие в различных вариантах.

Экономический эффект от внедрения RFID систем рассчитывается с учетом текущего состояния склада, проблем возникающих при его работе, предполагаемого снижения издержек, простоев, потерь, повышения пропускной способности, что достигается более точным планированием с использованием данных, полученных с помощью RFID системы. Конечная цель заключается в гармоничном функционировании склада, как единого организма, что невозможно без наличия полной и точной информации о процессах происходящих на его территории в любой момент времени.

Эффективное управление складом требует решения следующих задач:

· автоматический сбор информации в масштабе реального времени о поступлении и реализации товаров;

· исключение потерь информации за счет использования единой системы учета и контроля;

· возможность быстрого поиска товаров;

· сокращение времени на все логистические операции.

Использование RFID системы позволяет достичь следующих результатов:

· уменьшить затраты труда, исключить ошибки персонала, автоматизировать значительную часть работы;

· усовершенствовать обработку информации за счет исключения ручного ввода и связанных с этим ошибок;

· снизить издержки и потери времени от поиска товаров и сборки заказов;

· быстро и точно проводить инвентаризации;

· исключить неправильные отгрузки.

Пример внедрения RFID, который оказался оптимальной альтернативой штриховому кодированию. Крупный отечественный дистрибутор пользовался услугами 3PL-логистики, в частности, отдавая на аутсорсинг транспортные перевозки. Отгрузка со склада и приемка товара экспедитором осуществлялась по следующей схеме. Служащий дистрибутора при помощи ручного сканера штрих-кода проверял наличие каждой единицы уже сформированного на паллете транспортного пакета (в среднем - 50 ящиков). Затем экспедитор аналогичными действиями проверял соответствие принимаемого груза. Если положение хотя бы одного ящика не давало возможности считать штрих-код или человек попросту пропустил единицу груза, то весь процесс начинался сначала. Или же приходилось расформировать готовый транспортный пакет, что влекло не только потерю времени, но и издержки на упаковочные материалы.

RFID-система позволила за 20 секунд идентифицировать и учесть весь груз, вне зависимости от положения его единиц, сэкономив и время, и деньги. К слову, применение данной технологии также позволяет увеличить емкость уже имеющихся складских площадей. Например, если увеличить скорость загрузки транспорта, то нет необходимости в постройке дополнительных рамп.

В зависимости от специфики операций по грузообработке на складе могут быть установлены разные типы считывателей:

· стационарные - используются на пропускных воротах для мгновенного учета большого количества груза;

· ручные - применяются для периодического учета;

· мобильные считыватели могут быть установлены, например, на погрузочную технику, что обеспечивает прозрачность перемещения грузов внутри склада.

2.2 Применение RFID Wal-Mart Stores Inc. и Tesco PLC

Крупнейшие мировые торговые сети Wal-Mart Stores Inc., Tesco PLC и Metro AG уже оценили потенциальные преимущества технологии RFID и весьма активно внедряют ее в своих распределительных центрах и складских комплексах. 40 заводов Ford Motor Co. оснащены системами радиоидентификации. Английская компания Tesco установила более 4 тысяч считывающих устройств первого поколения и 16 тысяч антенн для считывания данных с радиоэтикеток товаров розничной торговли, проходящих через ворота доков английских складов. Крупнейший розничный магазин Великобритании Tesco также применил радиочастотные метки на лезвиях фирмы Gillete, что позволило отслеживать передвижение каждого товара на складе и в торговом зале. Если эффект будет очевиден, то радиочастотные метки можно будет использовать на многих продуктах и товарах в будущем. Это значительно облегчит работу персонала с информацией и благотворно скажется на обслуживании покупателей. По радиометкам легко узнать, сколько наименований того или иного товара находится на полках, когда закончится их срок годности.

Немецкая компания Metro начала пробный проект в ноябре 2005 г., в соответствии с которым 100 поставщиков устанавливали радиометки с данными по местам назначения в 10 оптовых магазинах и на 250 складах.

Первый RFID-проект Metro, рассказывает Вольфрам, был направлен на решение известной любому ритейлеру проблемы out-of-stock (отсутствие товара в магазине или на складе). На пустующих полках теряется в среднем 8% годовой выручки ритейлеров -- в целом по миру это около $93 млрд в год. Использование RFID даже на уровне склада позволяет сократить out-of-stoсk на 15-20%.

Проект был завершен в октябре 2007 г. «Сейчас в 180 немецких магазинах Metro Cash & Carry и Real, а также в распределительных центрах и на складах Metro Group Logistics (MGL) все поставки полностью автоматизированы. Это первый пример практического использования RFID такого масштаба в Европе», -- гордится Вольфрам. По его словам, новая система помогла сэкономить по итогам 2007 г. около?8 млн.

Согласно исследованию американского системного интегратора Alinean, использование RFID на складах помогает предотвращать ошибки при поставках, при этом скорость обработки заказов увеличивается на 20-30%, а эксплуатационные расходы снижаются на 2-5%. Что в итоге приводит к росту годовой выручки на 2-7%. Благодаря RFID гораздо проще отследить или найти пропавший товар в цепочке поставок, что позволяет снизить потери на этом этапе на 18%.

По оценке Саймона Лэнгфорда, менеджера Wal-Mart по глобальным стратегиям RFID, технология RFID и технология штрихового кодирования будут существовать вместе в течение последующих 10 - 15 лет.

Все текущие проекты крупнейших ритейлеров мира (Wal-Mart, Metro, Target) по применению технологии RFID ограничиваются использованием тэгов для маркировки паллетов, коробок и ящиков с товарами. В частности, в июне 2003 года Wal-Mart потребовал от 100 своих самых крупных поставщиков, чтобы к 2005 году они перешли на технологию RFID для маркировки коробок, ящиков и паллетов. В августе 2003 года Wal-Mart сказал, что к 2006 г. уже все поставщики должны использовать тэги RFID для маркировки коробок, ящиков и паллетов.

В конце апреля этого года Wal-Mart начал пилотный проект RFID в своем распределительном центре и 7 суперцентрах в окрестностях Далласа, штат Техас. Решение розничного гиганта представляется знаменательным для судьбы этой технологии. По оценкам компании Sanford C. Bernstein, занимающейся исследованиями рынков для инвесторов, после полного внедрения технологии RFID Wal-Mart сможет экономить до 8,4 миллиардов долларов каждый год за счет сокращения количества ручного труда, исключения потерь продаж от отсутствия товара на полках, увеличения эффективности и "прозрачности" своей цепи поставки.

История показывает, что если Wal-Mart отдает приказ, то все берут под козырек. В 80-е годы Wal-Mart сыграл решающую роль в распространении технологии штрихового кодирования. Она была стандартизована в 1973 году, но к 1984 году только 15 тысяч производителей товаров ставили штрих-коды на свои продукты. Wal-Mart взялся за дело, и к 1987 году уже 75 тысяч поставщиков использовали штрих-коды (данные компании AMR Research).

2.3 RFID в России

Интерес и уровень знаний наших соотечественников в области RFID за последний год заметно прогрессировал. И хотя осталось огромное количество заблуждений, традиционно сопровождающих новые технологии, в России существуют функционирующие RFID-системы, которые наглядно демонстрируют экономическую эффективность. Правда, таких предприятий не так много, и львиную долю занимают пилотные проекты.

Первыми опробовать все преимущества данной технологии отважились предприятия достаточно разного уровня и работающие в разных отраслях, от заводов по производству и обрабатывающих сырье предприятий до торгующих одеждой компаний, большинство из которых столкнулось с двумя проблемами. Первая - большинство компаний хочет оставить все как есть, а внедрив RFID, получить ошеломляющие результаты. В первую очередь крайне необходимо максимально упорядочить, оптимизировать и сделать прозрачными те процессы, в область юрисдикции которых попадает внедрение RFID. Если, например, на складе бардак, никто ни за что не отвечает, никто ничего не знает, и вообще все протекающие процессы приемки хранения и отгрузки происходят хаотично, то RFID-системы внесут еще большую панику и неразбериху!

Многих буквально пугает, что с внедрением RFID придется увеличить зону приемки или дополнительно выделить зону маркировки, четко выполнять инструкции, а предоставление точных и достоверных количественных и качественных показателей о работе склада вообще кажется немыслимым. В таком случае речь об использовании высокотехнологичного и точного инструмента управления идти не может. Даже если будет наведен четкий порядок, сама цепочка перемещения товаров должна предполагать возможность использования систем радиочастотной идентификации. Например, один из мощнейших российских перевозчиков отправляет грузы буквально с колес. Маркировать в данном случае просто некогда!

Вторая проблема. Сейчас заниматься RFID-системами действительно очень выгодно и модно. Количество компаний, которые стремятся занять нишу радиочастотной идентификации, растет с каждым днем. При этом большинство из них забывают о том, что интеграция RFID-систем - дело очень сложное и ответственное. И чтобы иметь квалифицированный персонал и необходимые знания в данной области, требуются солидные финансовые вливания и некий период времени. Кроме того, надежность и финансовая ответственность компании-интегратора играют не последнюю роль при выборе поставщика оборудования. Страдают в данных случаях только заказчики, выступающие в роли подопытных кроликов, поверившие амбициозным и утрированным заявлениям интеграторов. В результате заказчик несет солидные финансовые потери, да и к технологии формируется негативное отношение.

Напоследок хотел бы добавить, что технологию RFID нельзя ни недооценивать, ни переоценивать, одинаковых проектов не существует в принципе и существовать не может. Каждый склад, каждая производственная линия, каждая цепочка поставок - это организм, имеющий как общее сходство с ему подобными, так и присущую только ему индивидуальность и особенность. Поэтому лучший способ получить выгоду от новых технологий - это задуматься над целесообразностью их использования, консультируясь со специалистами в данной области.

Примеров внедрения RFID в реальные бизнес-процессы в России наперечет, и один из них - реализация системы управления технологическими процессами на петербургском «Рыбообрабатывающем комбинате № 1». В рамках проекта по инсталляции ERP-системы Microsoft Dynamics AX (Axapta) на предприятии была внедрена система управления технологическими процессами, отслеживающая перемещение тары в цеху, на базе технологии RFID. Радиометками оснастили поддоны, в которых продукция перемещается между складами и цехами предприятия, что позволило управлять ее движением и оптимизировать загрузку технологического оборудования по переработке, мощностей которых раньше постоянно не хватало. Информация о том, в каком дефростере имеются свободные таро-места, сколько их, какие партии сырья уже прошли разморозку и их можно отправить на дальнейшую переработку, поступает прямо на компьютеры технологов. Для снижения потерь от хищений считывателями меток были оснащены также весы и ворота технологических помещений. Рост объемов производства и снижение процента брака, по словам специалистов комбината, позволили быстро окупить внедрение автоматизированной системы управления.

Еще один тестовый проект был реализован в Нижнем Новгороде на ГАЗе. Там система на базе меток RFID внедрена на сборочной линии коммерческих грузовиков «Газель». Она используется для контроля и оптимизации цепочки поставок агрегатов и компонентов на сборочный конвейер, автоматизации складского учета, идентификации готовых изделий и полуфабрикатов.

Заключение

В заключении хочется сказать, что технология радиочастотной идентификации имеет огромный потенциал применения в различных областях деятельности, особенно в сфере транспортной и складской логистики и будет развиваться стремительными темпами. По прогнозам экспертов применение технологии FRID позволит увеличить товарооборот, уменьшить товарные запасы, сократить транспортные расходы, сократить убытки от утери и краж, оптимизировать затраты на логистику.

В нашей стране эта технология пока делает первые шаги, даже учитывая трудности ее внедрения, такие как например получение разрешения на использование радиочастоты. Но она имеет огромное будущее, и те компании, которые ее применяют, сделали качественный скачок в своем развитии и завоевании рынка транспортной и складской логистики.

Технология RFID считается быстроразвивающейся благодаря многим важным применениям на поле логистики и управления складами. По некоторым оценкам, в течение нескольких следующих лет количество продукции с «умными этикетками» будет расти более чем на 20% в год. Использование технологий и их воздействие огромны - от повышения эффективности цепей поставок товара до увеличения безопасности аэропортов и производств. Кроме идентификации, RFID-технологии в сочетании с компьютерными датчиками позволяют контролировать состояние товара. Существующие технологии становятся более дешевыми и более тонкими, электронный мир проникает а нашу жизнь все глубже, и появляются совершенно новые формы электронной интеграции.

Надо отметить, что у RFID есть свои недостатки и ограничения. Есть материалы "непрозрачные" для радиоволн. Самый главный пример - металлические объекты. Если в коробке груза - металлические объекты, если надо маркировать массивные металлические предметы, преимущества RFID гораздо труднее использовать. Есть радиометки, способные работать на металле, но они обычно дороги и громоздки. Для крупного складского хозяйства, которое не подпадает под эти два ограничения, выигрыш в росте эффективности и сокращении издержек может быть очень велик и перекрывать затраты на RFID-метки и оборудование. Кроме того, металл существенно мешает, только если металлические конструкции в большой степени перекрывают "поле зрение" антенны считывателя. Если же возможна прямая видимость, остается в силе одно из главных преимуществ RFID- способность читать много меток за раз.

Список литературы

1. http://www.liveretail.ru/articles.php?id=209

2. http://ru.wikipedia.org/Применения_RFID

3. http://www.biometricsecurity.ru/index.php?page=rfid

4. http://markerovka.ru/st_rfid.html

5. http://www.rf-id.ru/using_rfid/81.html

6. http://offline.cio-world.ru/2010/91/531202/

7. http://www.loglink.ru/massmedia/analytics/record/?id=556

8. http://www.itproject.ru/index.php?id=450

9. http://www.logist.ru/

Размещено на Allbest.ru

Подобные документы

Понятие интегрированной логистики и ее главные направления развития на современном этапе. Виды автоматической идентификации, суть кодирования, достоинства и недостатки использование радиоволн (RFID), применение радиосканера, компьютера и радиометки.

контрольная работа , добавлен 27.09.2010


Беспроводные технологии и классификация беспроводных сетей, принципы их построения. Концепция и основные положения Bluetooth - первой технологии, позволяющей организовать беспроводную персональную сеть передачи данных, принцип его работы и использование.

курсовая работа , добавлен 11.12.2014


Применение Microsoft Access в базах данных. Создание системы управления базами данных, обеспечивающей информационную работу магазина "Автозапчасти" и позволяющей сотрудникам магазина быстро просматривать ассортимент товара, наличие его на складе, цены.

курсовая работа , добавлен 13.10.2012


Оценка рынка Интернета вещей. Сущность и понятие закупочной деятельности предприятия в рамках логистического подхода. Возникновение технологий штрихкодирования. Маркировка RFID этикетками на уровне грузовой единицы. Применение RFID технологии компаниями.

курсовая работа , добавлен 13.10.2015


Информационные технологии управления турфирмами для автоматизации деятельности туроператоров, турагентов по формированию и реализации турпродукта потребителю. Глобальные компьютерные системы бронирования. Информационные технологии управления гостиницами.

контрольная работа , добавлен 05.05.2014


Разработка реляционных баз данных. Обслуживание и применение сервисных средств. Применение языков запросов для создания приложений. Базы данных в корпоративных сетях. Автоматизация работы с базой данных. Объединение компонентов в единое приложение.

методичка , добавлен 22.11.2008


Этапы преобразования изображения в репродукционной системе, сущность процесса считывания. Технологии сканирования: механизмы, элементы конструкции, типы сканеров и принцип работы. Анализ работы образца устройства, скорость и качество сканирования.

курсовая работа , добавлен 13.02.2012


Язык программирования как набор лексических и синтаксических правил, задающих внешний вид программы. Двоичное представления команд в универсальных программах и применение Ассамблера для создания макросов и меток. Разработка языков Фортран, Паскаль и Си.

презентация , добавлен 10.05.2011


Исследование технологии проектирования базы данных. Локальные и удаленные базы данных. Архитектуры и типы сетей. Программная разработка информационной структуры предметной области. Обоснование выбора архитектуры "клиент-сервер" и операционной системы.

дипломная работа , добавлен 15.02.2017


Информационные технологии в управлении: комплекс методов переработки исходных данных в оперативную информацию механизма принятия решений с помощью аппаратных и программных средств с целью достижения оптимальных рыночных параметров объекта управления.

RFID-система для автоматизации складских процессов

Как эффективно контролировать все складские процессы, исключив человеческий фактор?

Как добиться порядка на складе? Неразбериха в названиях, количестве и расположении приводит к путанице и пересортице, потере товаров и неправильному планированию запасов. В итоге, предприятие несет убытки.

Чтобы этого не происходило, нужно контролировать все процессы и события, которые происходят на складе. Нужно следить за отгрузкой и приемом товаров, за безопасностью, за правильностью оформления товаров по накладной — и еще за десятками операций. Но как автоматизировать складские процессы и исключить человеческий фактор?

Использовать RFID-систему для автоматизации складских процессов, разработанную компанией «АйТиПроект», на базе готового универсального решения .

Преимущества RFID системы?

Возможности системы

С помощью RFID - системы вы сможете:

полностью контролировать складские процессы: все, от приемки и до отгрузки товаров, теперь будет находиться под постоянным автоматическим контролем.

отслеживать перемещение товаров или паллет : используя RFID ворота, вы сможете отследить, какие товары или паллеты вывозят со склада или перемещают в другое место.

оперативно проводить инвентаризацию : благодаря высокой скорости считывания меток, инвентаризацию можно проводить хоть каждый день.

осуществлять адресное хранение : на каждую ячейку, где хранится товар, ставится RFID-метка, на которой записана вся информация о находящихся внутри объектах, так что вы можете в любой момент определить местоположение ячейки и её содержимое.

вовремя возвращать товары : если у какой-то продукции истекает срок годности, вы сразу об этом узнаете и сможете вернуть ее.

эффективно комплектовать заказы : вы увидите, сколько единиц товара находится в партии: это позволит избежать недостачи или излишков продукции.

быстро найти определённый объект : местонахождение любого товара теперь можно отследить мгновенно.

Как и где можно применить RFID-систему ?

На объектах любого размера и направленности, где требуется контроль допуска или сбор статистики:

на предприятиях: для автоматизации складских процессов

в логистических центрах: например, для учета транспортируемых товаров

Реализованные проекты:

Экономическая эффективность от внедрения RFID системы

Почему нужно выбрать RFID-технологию на замену штрих-кодирования?

Штрих-коды дешевле RFID-меток, но они часто рвутся, загрязняются, а также на них невозможно повторно записать информацию. Скорость складских операций недостаточно высокая.

RFID-технология гораздо надежнее. Она основана на радиочастотной идентификации, поэтому RFID-метки можно считывать автоматически с большого расстояния (до 5 - 7 метров) до 200 шт. одновременно, исключая человеческий фактор. RFID-метки невозможно подделать, они не боятся повреждений и воздействия тепла и света. Также на RFID-метку дополнительно можно записать штрих-код.

Особенности RFID-системы

	Использование ультравысокой UFH-частоты Именно на этой частоте достигается идеальное считывание объекта на расстоянии от 1,5 до 5 метров. С помощью мобильного считывателя один человек легко сможет провести инвентаризацию товаров, которые лежат даже на самых высоких полках, без лишних усилий и приспособлений. Также особенность этой частоты в том, что она не мешает использованию любых других устройств.
	Использование платформы «ITProject RFID Server» + клиентские и серверные модули Удобное коробочное решение от компании «АйТиПроект» позволяет вам использовать любые стационарные и мобильные RFID-cчитыватели (допускаются даже разные производители) и решать большой круг задач, связанных с применением RFID-технологии для оптимизации всех складских процессов.
Простая интеграция с различными системами учёта Интеграция с различными учетными системами заказчика (на уровне БД, или при помощи API библиотеки): 1С, SAP, Microsoft Navision и др.

RFID system for automation of warehouse processes

How to control effectively all warehouse processes, eliminating the human factor?

How to achieve the order in stock? Confusion in the names, quantity and location leads to confusion and resorting loss of goods and improper planning of stocks. As a result, the company is losing money.

To prevent this you need to control all the processes and events that happen in the warehouse. You need to control shipping and receiving of goods, security, correctness goods processing in the bill of lading — and more for dozens of operations. How to automate all warehouse processes, eliminate the human factor?

The goods are marked by special RFID tags, which you can then read at the distance from 1.5 up to 5 meters with RFID-readers (hand-held or fixed). All information is sent to the data accounting system and can be checked at any time.

What benefits brings the usage of RFID system?

The System Capabilities

Using the RFID - system enables:

to control the warehouse processes in full: everything from receipt and to shipment of goods will now be under constant automatic control.

to track the movement of goods or pallets: using the RFID gate you will be able to track goods or pallets exported from a warehouse or moved to another location.

to perform inventory quickly: thanks to the high speed of reading tags inventory can be performed every day.

to implement address storage: for each cell that contains product RFID-label is fixed, which records all information about objects inside, so that at any time you can determine the location of the cell and its contents.

to return items on time: if a product will expire on the expiration date you will know it and will return it.

to complete effectively orders: you will see how many units of the item is in the lot: this will avoid shortages or surpluses.

to find quickly a particular item: now you can track the location of each product immediately.

How and where to apply RFID system?

in enterprises: to automate warehouse processes

in logistics centers: for example, to account for the transported goods

Completed RIFD projects:

Cost-effectiveness of the implementation of RFID Systems in your business

Why you should choose RFID technology for the replacement of bar-coding?

Bar-codes are cheaper than RFID tags, but they often break, polluted and they also cannot recapture information. Speed of inventory transactions is not high.

RFID technology is much more reliable. It is based on radio frequency identification therefore RFID tags can be read automatically from a distance (up to 5-7 meters) up to 200 pcs at the same time, eliminating the human factor. RFID tags cannot be forged, they are not afraid of damage and exposure to heat and light. Also you can optionally record the bar-code on the RFID-tag.

RFID-System Features

	Use of Ultra-High Frequency (UFH) On this frequency the perfect reading of the object at a distance of from 1.5 to 5 meters is achieved. Using a mobile reader one person can easily carry out inventory of goods, which lie even on the highest shelves without superfluous efforts and devices. One more feature of this frequency is that it does not interfere with any other devices.
	Use of «ITProject RFID Server» platform + server and client modules Convenient box solution from the company "ITProject" allows you to use any fixed and mobile RFID reader (they may have even different manufacturers) and solve a wide range of tasks associated with the use of RFID technology to optimize all warehouse processes.
Simple Integration with Different Accounting Systems Integration with different customer’s accounting systems (at the DB level or using the API library): 1С, SAP, Microsoft Navision etc.

Do you hesitate to order because you think the system is too complicated to use? Are you afraid that the staff would have a long time to understand and get used to the new work scheme ? Throw a doubt! Our workers are always ready to help you at the first stage of the installation and implementation of the system, as well as to carry out the warranty service.

Want to get an extra year of warranty service? In a conversation with our managers do not forget to mention that you have learned about RFID-system on our website.

Технология RFID (Radio Frequency Identification) пока остается довольно дорогой для отечественного рынка и работает только на крупных складах. Но руководители компаний, уже внедривших методику, успели по достоинству оценить преимущества радиочастотной идентификации товаров. Технология позволила решить целый ряд проблем, связанных с хранением и учетом продукции.

Как работает RFID?

Система RFID Reader довольно проста в использовании. На каждую единицу товара наносится специальная метка, в которой зашифрованы все данные: вес, объем, дата погрузки или разгрузки, основные параметры хранения. На выходе из складского помещения монтируется металлический каркас с чувствительными RFID датчиками. Они сканируют метки на каждой упаковке, которую проносят через ворота, и отправляют информацию в общую базу данных.

Программу можно настроить на идентификацию личных карточек сотрудников или объединить с системой видеонаблюдения. Это позволит не только упростить учет и отслеживание перемещений товаров, но и сократит число нарушений на складах.

Примеры использования

В мире существует практика использования систем на основе RFID технологии. Радиометки используются в различных областях:

На одном из заводов Toyota , расположенном в США, радиочастотная идентификация помогает контролировать заполненность трейлеров при погрузке. Аналогичные технологии внедрены на предприятиях Shevrolet и в крупных азиатских портах. Метки наносят на крупнотоннажные контейнеры, а погрузочную технику оснащают считывателями. Это позволило повысить товарооборот, так как пропала необходимость пересчитывать и сверять большие объемы товара вручную. При такой системе отслеживания снижается количество ошибок, произошедших по вине человека.

На заводах Sony Electronics используют перезаписываемые RFID метки. Их наносят на кинескопы на поточных линиях завершающих этапов производства. Сканируя метку, система передает данные в центральную базу, а оператор получает информацию о тестировании и местонахождении конкретной единицы продукции.

В ряде европейских стран радиочастотные метки избавили автовладельцев от необходимости пользования кассой каждый раз при заправке автомобиля. Электронные считыватели монтируют непосредственно на топливные насосы. Система запускает подачу топлива после получения соответствующего сигнала от сканера.

Транспортные компании также взяли технологию на вооружение . Метки ставят в нижней части лобового стекла грузовиков. В каждой контрольной точке и в конечном пункте располагают радиочастотные сканеры. Считывается не только дата и номер транспортного средства, но и вся информация по товару: накладные, путевые листы и т. д. В процессе движения автомобиля полностью исключается бумажная работа, передача данных осуществляется через центральный сервер.

В нашей стране RFID технологии появились около десяти лет назад и применяются в основном на складах. Но производители радиочастотного оборудования уже наладили серийный выпуск, так как уверены в его активном внедрении.

Применение RFID на складах

Использование RFID технологии для склада оправдано с экономической и практической точек зрения, особенно, если речь идет о терминалах с большим товарооборотом. Приобретение оборудования для крупных компаний окупается довольно быстро.

Преимущества системы радиочастотных меток:

Специалистам, которые занимаются устройством RFID на предприятии, особое внимание стоит уделить тем задачам, которые будут поставлены перед системой. Необходимо определить оптимальную дальность считывания, настроить антенны соответствующим образом, изучить специфику технологических процессов на складе. Важно понять принцип перемещения товарных позиций. Например, упаковка, пронесенная через RFID -считыватель , не обязательно должна покинуть пределы склада. Она может транспортироваться на другой участок, поэтому система не должна отмечать ее, как отгруженную.

Перспективы RFID

Подобные технологии чипирования уже используются в России, например, в новых паспортах. Но система работает пока не так активно, как в развитых странах. Эксперты прогнозируют RFID большое будущее, вплоть до полного замещения современных компьютеров. Конечно, это случится не скоро. Пока технологии дорабатываются с целью расширения функциональности и повышения эффективности. Одно из самых перспективных направлений развития – это работа во всевозможных интернет-магазинах. Учитывая ежедневный оборот, их склады нуждаются в особо строгом учете товаров, отслеживании перемещений.

Положительный опыт применения RFID в этом качестве представила компания Paxar. Ее специалистами была создана программа Magicmirror, основанная на радиочастотных технологиях. Это некое электронное зеркало. Посетитель фирменного магазина одежды Paxar может выбрать в коллекции любую модель с RFID меткой и поднести ее к зеркалу. На дисплей выйдет подробная информация о составе ткани, доступных цветах и размерах. Программа на основании данных сканера предложит также аксессуары, подходящие к этому предмету одежды. С помощью радиочастотного считывателя покупатель сможет вызвать продавца-консультанта, находясь в примерочной кабинке.

Технология хороша, особенно в применении к товарным складам. Однако, на сегодняшний день разработчики систем сталкиваются с некоторыми сложностями. Пути решения проблем со временем должны быть найдены, но пока технология внушает пользователям некоторые опасения.

Сложности использовании RFID-технологии для склада

Итак, чего же опасаются разработчики и конечные пользователи радиочастотных сканеров:

1. Цена . Первое оборудование, работающее по RFID технологии, было довольно громоздким и дорогостоящим. Оно неудобное в применении и требовало финансовых вложений, непосильных для мелких фирм. Инженерам удалось постепенно сделать установки более компактными. Ведь небольшие и легкие сканеры стоят дешевле, да и в использовании более просты. Стоимость же самих радиочастотных меток снижается не так быстро, как хотелось бы. Позволить себе оснастить весь склад микрочипами стоимостью в 10 евроцентов может далеко не каждая компания. Специалисты уверены, что как только стоимость меток упадет до 1 евроцента, спрос на них возрастет в разы.
2. Компьютерные угрозы – вирусы. Средний объем памяти микрочипа всего 2 кб. Изначально считалось, что метку просто невозможно заразить вирусом, но амстердамские ученые доказали противоположное. Они не только заразили микрочип, но и проанализировали возможные последствия этой ситуации. Неисправная метка выдает недостоверную информацию или вовсе перестает работать. Радиочастотная передача данных заражает и сканеры, через которые проходит чип. Это нарушает работу центральной базы данных и может полностью остановить работу склада, что означает колоссальные убытки для фирмы. Что еще опаснее – вирус может распространяться по радиоканалам и на другие метки, вызывая хаос. В применении к гипермаркетам и другим крупным объектам последствия совершенно непредсказуемы.
3. Возможность взлома . Собственно о взломе речь не идет, ведь чипы не защищены. Сканер способен считать информацию с большого расстояния, что дает большое поле для деятельности преступников. Любой человек, получивший товар с меткой, может воспользоваться считывателем и получить доступ к базе данных. Сюда относятся и сведения о кредитных картах покупателей, и другая конфиденциальная информация.
4. Кража данных из электронных документов . Например, при считывании паспортов, сканер автоматически отправляет данные в центральный компьютер. В Германии, Англии и США RFID технологии давно используются в оборонном секторе и в сфере здравоохранения. Но недавнее исследования показали, что данные с чипов можно скопировать с расстояния 100 метров, имея специальный сканер. То есть преступник может получить доступ к самым важным сведениям, распространение которых совершенно недопустимо.

Все эти опасения имеют место и при использовании RFID на складах. Специалисты активно ищут методы «поломки» чипа после того, как вещь передана покупателю, но пока все они малоэффективны. Программы деактивации метки вызывают лишь ее усыпление, а не выведение из строя.

Вот несколько способов, которые изобрели сами потребители, желающие сохранить тайну личной жизни:

• срезание антенны. В ряде случаев это сделать невозможно. Например, при удалении метки с одежды придется испортить ткань;
• обработка вещи в микроволновой печи. Излучение вызывает взрыв чипа, что тоже не проходит бесследно для купленного товара.

Немецкие инженеры много лет трудились над созданием прибора, способного вызвать необратимую деактивацию RFID метки. Технология основана на сильном воздействии электромагнитного импульса. Но пока аппарат тестируется и в свободном доступе его не найти.

Системы защиты данных

При невозможности вывести из строя метку, ученые решили разработать способы ее защиты. На сегодняшний день их несколько:

1. Защита данных паролем. Чип отправляет сканеру верные сведения только после введения секретного кода. Другой код может запустить программу самоуничтожения чипа, например, после покупки вещи. Технология оказалась уязвимой для хакеров, поэтому не нашла широкого распространения.
2. Аппаратно-сетевая защита. Система блокирует все метки на складе и открывает нужную только по запросу. Программа постоянно сканирует эфир, предоставляя сведения о попытке несанкционированно считывания. Данная технология применима к чипам любой сложности и объема. Она достаточно эффективна и защищена от атак хакеров.
3. Слом антенны. При покупке товара покупатель просто обламывает кончик антенны, ответственный за передачу данных на расстоянии. При возврате товара продавец может идентифицировать вещь, поднеся сканер вплотную к метке.
4. Установка «глушилок». Устройство работает по принципу самих RFID-меток, копируя алгоритмы микросхем. Разница в том, что «глушилка» на запросы сканера выдает недостоверную информацию – цифровой мусор. Создание такого мешающего чипа осложняется тем, что он должен распознавать различные считывающие устройства и выдавать поток ненужной информации незарегистрированным приборам.

В перспективе, использование RFID-технологий в организации работы склада должно повысить скорость товарооборота и эффективность всей складской системы. Если есть серьезная программа защиты данных, или информация на чипах не представляет особой ценности для третьих лиц, то радиочастотные метки – отличное решение для любого бизнеса.
