Подводный флот немцев во времена Второй мировой

В этой статье вы узнаете:

Подводный флот Третьего Рейха имеет свою интересную историю.

Поражение Германии в войне 1914-1918 года принесло ей запрет на строительство подводных лодок, однако после прихода Адольфа Гитлера к власти кардинально изменило ситуацию с вооружением в Германии.

Создание ВМФ

В 1935 году Германия подписало военно-морское соглашение с Великобританией, результатом которого стало признание субмарин устаревшим оружием, и получение, таким образом, разрешение на их строительство Германией.

Все подводные лодки входили в подчинение Кригсмарине - ВМФ Третьего Рейха.

Карл Демиц

Летом этого же 1935 года фюрер назначает Карла Дёница командующим всеми субмаринами Рейха, на этом посту он находился до 1943 года, когда был назначен главнокомандующим ВМФ Германии. В 1939 году Дёниц получил звание контр-адмирала.

Множество операций разрабатывал и планировал лично он. Через год, в сентябре Карл становится вице-адмиралом, а еще через полтора года получает звание адмирала, в это же время он получает Рыцарский крест с Дубовыми листьями.

Именно ему принадлежит большинство стратегических разработок и идей, применённых во время подводных войн. Дёниц создал из своих подчинённых подводников новую сверхкасту «непотопляемые Пиноккио», а сам получил прозвище «Папа Карло». Все подводники проходили интенсивную подготовку, и знали возможности своей субмарины досконально.

Тактика ведения боя подводными лодками Дёница была настолько талантлива, что получила у противника прозвище «волчьи стаи». Тактика «волчьих стай» была следующей: субмарины выстраивались таким образом, чтобы одна из подводных лодок смогла обнаружить приближение конвоя противника. Нашедшая противника субмарина передавала зашифрованное сообщение в центр, и дальше она продолжала путь уже в надводном положении параллельно противнику, однако довольно удалено за ним. Остальные субмарины наводились центром на конвой противника, и они окружали его как стая волков и нападали, пользуясь численным превосходством. Такие охоты обычно велись в темное время суток.

Строительство

На вооружении ВМФ Германии находилось 31 боевая и учебная флотилия подводного флота. Каждая из флотилий имела четко организованную структуру. Число субмарин входящих в определенную флотилию могло, меняться. Субмарины часто выводились из состава одного подразделения и вводили в другое. Во время боевых выходов в море командованием занимался одним из командиров оперативной группой подводного флота, а в случаях очень важных операций управление на себя брал командующий подводного флота Бефельсхабером дер Унтерзееботе.

На протяжении войны Германия построила и полностью укомплектовала 1153 субмарины. Во время войны пятнадцать субмарин было изъято у противника, они были введены в «волчью стаю». Турецкая и пять голландских субмарин принимали участия в сражениях, две норвежские, три голландские и по одной французской и английской были учебные, четыре итальянских были транспортные и одна итальянская субмарина, стояла в доках.

Как правило, основными целями субмарин Дёница являлись транспортные суда противника, которые отвечали за обеспечение войск всем необходимым. Во время встречи с судном противника, действовал главный принцип «волчьей стаи» - уничтожить судов больше, чем противник сможет построить. Такая тактика приносила свои плоды с первых дней войны на огромных водных просторах от Антарктиды до Южной Африки.

Требования

Основой нацистского подводного флота были субмарины 1,2,7,9,14,23 серии. В конце 30-х годов Германия в основном строила подводные лодки трёх серий.

Главное требования к первым подлодкам - это применение субмарин в прибрежных водах, такими стали подлодки второго класса, они были просты в обслуживании, хорошо маневренны и могли погрузиться за несколько секунд, но их недостатком был маленький боекомплект, поэтому их сняли с производства в 1941 году.

Во время ведения боя в Атлантике применялась седьмая серия подлодок, разработкой которых изначально занималась Финляндия, они считались самыми надёжными, так как они были укомплектованы шноркелям - устройством, благодаря которому под водой можно было заряжать аккумулятор. Всего их было построено более семисот штук. Для ведения боя в океане использовались субмарины девятой серии, так как они имели большой радиус действия и могли без дозаправки плыть даже в Тихий океан.

Комплексы

Строительство огромной подводной флотилии подразумевало постройку комплекса оборонных сооружений. Предполагалась постройка мощных бетонных бункеров с укрепительными сооружениями для тральщиков и торпедных катеров, с наличием огневых точек и укрытий для артиллерии. Специальные укрытия также строились в Гамбурге, Киле на их военно-морских базах. После падения Норвегии, Бельгии и Голландии Германия получила дополнительные военные базы.

Так для своих субмарин нацисты создали базы в Норвежском Бергене и Тронхейме и французских Бресте, Лорьяне, Сен-Назере, Бордо.

В германском Бремене был оборудован завод по выпуску субмарин 11 серии, оборудован он был в середине громадного бункера возле реки Везер. Несколько баз для субмарин немцам предоставили и японские союзники база в Пенанге и на Малайском полуострове, так же в индонезийской Джакарте и японской Кобе был оборудован дополнительный центр для ремонта немецких субмарин.

Вооружение

Основным вооружением субмарин Дёница были торпеды и мины, эффективность которых постоянно повышалась. Также субмарины были укомплектованы артиллерийскими орудиями 88-мм либо 105-мм калибром, ещё могли быть установлены и зенитные пушки с калибром 20 мм. Однако начиная с 1943 года артиллерийские орудия постепенно снимались, так как эффективность палубного орудия существенно снизилась, а вот опасность авиационной атаки наоборот, заставила усилить мощь зенитного вооружения. Для эффективности ведения подводного боя немецкие инженеры смогли разработать детектор радарного излучения, что позволяло избегать английских радиолокационных станций. Уже в конце войны, немцы стали оборудовать свои подводные лодки большим количеством аккумуляторов, что позволяло развивать скорость до семнадцати узлов, однако окончание войны не позволило перевооружить флот.

Боевые действия

Субмарины участвовали в боевых операциях 1939-1945 года в 68 операциях. За это время субмаринами было потоплено 149 боевых кораблей противника, из них два линейных корабля, три авианосца, пять крейсеров, одиннадцать миноносцев и множество других суден, общим тоннажем 14879472 брутто-регистровые тонны.

Потопление Корейджес

Первой крупнейшей победой «волчьи стаи» стало потопление авианосца «Корейджес». Это произошло в сентябре 1939 года, авианосец был потоплен подлодкой U-29 под командованием капитан-лейтенанта Шухарта. После потопление авианосца субмарину четыре часа преследовали сопровождающие его эсминцы, однако U-29 смогла выскользнуть, почти без повреждений.

Уничтожение Ройял Оук

Следующей блистательной победой стало уничтожение Линкора «Ройял Оук». Произошло это после того как на военно-морскую базу Англии в Скала-Флоу проникла подводная лодка U-47 под командованием капитан-лейтенанту Гюнтера Прина. После этого рейда флот Великобритании пришлось на полгода перебазировать в другое место.

Победа над Арк Ройял

Очередной громкой победой подводных лодок Дёница стало торпедирование Авианосца «Арк Ройял». В ноябре 1941 года субмарины U-81 и U-205, находящиеся возле Гибралтара получили приказ атаковать британские корабли, возвращающиеся с Мальты. В ходе атаки был поражен авианосец «Арк Ройял», сначала британцы надеялись, что смогут отбуксировать подбитый авианосец, однако этого сделать не получилось, и «Арк Ройял» затонул.

С начала 1942 года немецкие подводники начали проводить военные операции в территориальных водах США. Города Соединённых Штатов даже по ночам не были темными, грузовые суда и танкеры перемещались без военного сопровождения, поэтому количество уничтоженных американских судов исчислялось запасом торпед на субмарине, так субмарина U-552.за один выход потопила семь американских кораблей.

Легендарные подводники

Самыми результативными подводниками Третьего Рейха стали Отто Кречмер и капитан Вольфганг Лют, сумевшие потопить по 47 судов с тоннажем свыше 220 тысяч тонн. Наиболее результативной была подводная лодка U-48, экипаж которой потопил 51 судно, с тоннажем около 305 тысяч тонн. Самое длительное время в плаванье пребывала подводная лодка U-196, под командованием Эйтель-Фридриха Кентрата, которая пребывала в плаванье 225 суток.

Оборудование

Для связи с субмаринами использовались радиограммы, зашифрованные на специальной шифровальной машине «Энигма». Великобритания принимала все возможные усилия для получения этого устройства, так как расшифровать тексты по-другому не получалось, однако как только появлялась возможность выкрасть такую машину из захваченной субмарины, немцы первым делом уничтожали устройство и все шифровальные документы. Однако все-таки это им удалось после захвата U-110 и U-505, так же в руки попали и ряд зашифрованных документов. U-110 была атакована глубинными бомбами британцев в мае 1941 года, в результате повреждений субмарина вынуждена была всплыть, немцы планировали сбежать с субмарины и потопить ее, однако потопить её не успели, поэтому лодка была захвачена британцами, и в руки им попала «Энигма» и журналы с шифрами и картами минных полей. Для того, что бы тайна о захвате «Энигмы» была сохранена, из воды спасли весь уцелевший экипаж подводников, сама лодка вскоре была потоплена. Полученные шифры позволяли британцам до 1942 года быть в курсе немецких радиограмм, пока «Энигма» не была усложнена. Взломать этот шифр помог захват зашифрованных документов, находившихся на борту U-559. Она была атакована британскими эсминцами в 1942 году и взята на буксир, там же была найдена и новая вариация «Энигмы», однако субмарина начала быстро идти на дно и шифровальная машина вместе с двумя британскими матросами утонула.

Победы

За время войны немецкие субмарины захватывались много раз, некоторые из них также впоследствии ставились на вооружения флота противника, как например, U-57,ставшая британской подлодкой «Граф», проводившая боевые операции в 1942-1944 годах. Несколько из своих субмарин немцы потеряли из-за наличия брака в устройстве самих подводных лодках. Так субмарина U-377, пошла на дно в 1944 году из-за взрыва своей же циркулирующей торпеды, подробности потопления не известны, так как весь экипаж так же погиб.

Конвой фюрера

На службе у Дёница, так же находилось еще одно подразделение субмарин, получивших название «Конвой фюрера». В секретную группу входило тридцать пять субмарин. Англичане, считали что эти подводные лодки предназначались для перевозки полезных ископаемых из Южной Америки. Однако остаётся загадкой, почему в конце войны, когда подводный флот был почти полностью разрушен, Дёниц не вывел из «Конвоя фюрера» не одной субмарины.

Существую версии, что эти субмарины использовались для контроля над секретной нацистской Базой 211 в Антарктиде. Однако две из субмарин конвоя были обнаружены уже после войны возле Аргентины, капитаны которых утверждали, что перевозили неизвестный секретный груз и двух тайных пассажиров в Южную Америку. Некоторые из субмарин этого «призрачного конвоя» так и не были обнаружены после войны, да и военных документах упоминаний о них почти не было, это U- 465, U-209. Всего историки говорят о судьбе всего лишь 9 из 35 субмарин - U-534, U-530, U-977, U-234, U-209, U- 465, U -590,U-662, U863.

Закат

Началом конца для германских субмарин стал 1943 год, когда начались первые неудачи подводников Дёница. Первые провалы были обусловлены усовершенствованием радара союзников, следующим ударом по субмаринам Гитлера стала нарастающая индустриальная мощь США, они успевали строить корабли быстрее, чем немцы их топили. Даже установление новейших торпед на субмарины 13 серии, не смогли перевесить чашу весов в пользу нацистов. За время войны Германия потеряла почти 80% своих подводников, в конце войны в живых было только семь тысяч.

Однако субмарины Дёница до последнего дня сражались за Германию. Сам Дёниц стал приемником Гитлера, позже арестован и осужден на десять лет.

Немецкая подводная лодка «Бибер » (в переводе с немецкого «Бобр») - это серия из 325 сверхмалых подводных лодок с бензиновым двигателем, построенных в Германии в 1944 году.

Немецкая подводная лодка «Бибер» бобр

21 ноября 1943 года четыре сверхмалые английские подводные лодки класса «Уэлман» по приказу командующего британскими ВМС на Оркнейских и Шетландских островах адмирала Л. Уэллса предприняли атаку немецкого плавучего дока и судов в норвежском порту Берген (операция «Барбара»). Операция закончилась неудачей. Две лодки погибли, а две достались немцам в качестве трофея.

Английская сверхмалая подлодка «Уэлман», послужила отправной точкой для создания немецкой субмарины класса Бибер Бобр

Взяв сверхмалую «Уэлман» за основу, немецкий конструктор корветен-капитан Генрих Бартельс (Heinrich Bartels) в феврале 1944 года начал работы по созданию немецкой сверхмалой подводной лодки по заказу верфи «Флендерверке» («Entwurf Flenderwerke») в Любеке. 23 февраля 1944 года Г. Бартельс подготовил рабочую документацию, а к 15 марта уже был готов опытный образец субмарины, получивший обозначение «Адам» («Adam»).

Изготовление сверхмалой подлодки, «Адам» (Adam), для заводских рабочих она была "Bunte-Boot", лодка Бунта так прозвали ее по имени директора завода г-на Бунта

29 марта его продемонстрировали командующему ВМФ Германии гросс-адмиралу Карлу Деницу. «Адам» отличался от последующих серийных подлодок класса «Бибер»: он имел водоизмещение всего 3 т, максимальную длину 7 м, ширину корпуса и осадку - 0,96 м, продолжительность плавания в надводном положении составляла 13 часов (при скорости хода лодки 7 узлов), а в подводном положении - 2,5 часа (при скорости хода 6 узлов). Глубина погружения субмарины достигала 25 м.

Стремление обеспечить возможность транспортировки лодок на грузовых автомобилях и спуска их на воду с не оборудованного берега привело к тому, что водоизмещение серийного «Бобра» ограничили 7 т, а экипаж - одним человеком. Из-за дефицита дизельных двигателей субмарины оснастили бензиновыми. Каждая серийная лодка класса «Бибер» обходилась гитлеровскому ВМФ в 29 тысяч рейхсмарок.
Прозванные в фашистском Рейхе штурмовым средством, они имели на вооружении две 533-мм торпеды (или мины) и управлялись одним человеком. Действовать самые маленькие подлодки кригсмарине могли только в прибрежных водах.

Сверхмалая подлодка класса «Бибер» официально именовалась «погружающимся одноместным штурмовым средством» и предназначались для действий против судов противника в проливе Ла-Манш около французского и голландского побережий.

В общей сложности из «Биберов» сформировали восемь дивизионов (с 261 -го по 268-й). Но их боевое применение оказалось крайне неудачным. Они страдали от проблем с вентиляцией. Работающий бензиновый двигатель (изолировать который от кабины пилота полностью не удалось) отравлял воздух внутри субмарины и часто приводил к гибели водителя подлодки.

Общие потери сверхмалых субмарин класса «Бибер» за период с августа 1944 по апрель 1945 года составили 113 единиц. Проанализировав ситуацию, инженеры «Флендерверке» начали разработку более современных модификаций «Бобра»: «Бибер» II и «Бибер» III. Но принять участия во Второй мировой войне им уже не пришлось.

КОНСТРУКЦИЯ
Корпус подлодки изготавливался из корабельной стали толщиной 3 мм и имел обтекаемую форму. В середине корпуса находилась небольшая рубка (из алюминиевого сплава) высотой всего 52 см с иллюминаторами и входным люком. Иллюминаторы прямоугольной формы были сделаны из бронестекла (один - на носу, один - на корме, и по два иллюминатора по каждому борту). Из рубки выдвигался перископ длиной 150 см и «шноркель». За рубкой располагалась выхлопная труба двигателя.
Четыре переборки делили корпус на пять отсеков. В первом находилась балластная цистерна; во втором - пост управления и водитель подводной лодки; в третьем отсеке разместили 6-цилиндровый бензиновый двигатель модели «Отто» (взятый с легкого грузовика «Опель-Блиц») объемом 2,5 л и мощностью 32 л. е.; в четвертом электромотор мощность 13л.с. (питался от аккумуляторов) и валопровод; в пятом - кормовую балластную цистерну.
Для движения «Бобра» использовался гребной винт диаметром 47 см. Управлял субмариной один человек - водитель. Она могла двигаться на поверхности со скоростью 6,5 узлов (дальность плавания при этом составляла до 130 миль), или - под водой - со скоростью 5,3 узла.

При подводном плавании водитель мог свободно дышать только 45 минут (поэтому под водой лодка могла пройти при скорости в 5 узлов только 8,6 мили). Воздух при длительном плавании под водой перенасыщался углекислым газом, и это приводило к отравлению экипажа. Чтобы как-то исправить ситуацию, водителя лодки оснастили автономным дыхательным аппаратом с тремя патронами с поглотителем углекислоты, которых должно было хватить на 20 часов пребывания под водой. Кроме того, из-за плохой сбалансированности лодки подводное движение под перископом было крайне затруднено, именно поэтому атаку судов часто проводили из надводного положения.

электрические торпеды Till типа G7e, ил морскими минами

Вооружили бобра двумя 533-мм модифицированными электрическими торпедами типа G7e, которые подвешивались при помощи двух бугелей на рельсовые направляющие по бортам субмарины.

ТТХ СВЕРХМАЛЫХ СУБМАРИН КЛАССА «БИБЕР»

• Водоизмещение, т: надводное: 6,5
• Размерения, м: длина: 9,04 ширина: 1,57 осадка: 1,37
• ГЭУ: Бензиновый двигатель мощностью 32 л. е., электромотор мощностью 13 л. с.
• Скорость, узлы: надводная: 6,5 подводная: 5,3
• Предельная глубина погружения, м: 20
• Вооружение: 2 х 533 мм электрические торпеды Till (типа G7e) или морские мины
• Экипаж, чел.: 1

Боевое применение немецкой подводной лодки «Бибер» бобр .
Каждая серийная лодка класса «Бибер» обходилась гитлеровскому ВМФ в 29 тысяч рейхсмарок.

• 30 августа 1944 года во время первого боевого похода лишь 14 из 22 назначенных «Бобров» смогли выйти в море, из них только два добрались до расчетной позиции, и ни один не поразил ни одной цели. 22-23 декабря 1944 года 18 субмарин вышли на боевую позицию из порта Роттердам, но вернулась обратно лишь одна лодка.
• 23 декабря в 1б часов 25 минут в пяти милях от Флиссингена «Бобр» под управлением водителя Шульце одержал, наконец, первую (и единственную) победу. Он потопил идущее в конвое грузовое судно «Алан А. Дейл» (MV Alan A. Dale) водоизмещением 4702 брт, шедшее из Нью-Йорка в Антверпен с грузом снаряжения и боеприпасов. Но на обратном пути на лодке вышел из строя компас, и она села на мель на территории, занятой противником. Водитель лодки был взят в плен.
• 24-25 декабря 1944 года еще 14 подлодок ушли на боевое задание, и ни одна из них не вернулась назад.

«Бибер» предназначалась для действий против судов противника в проливе Ла-Манш на французском и голландском побережиях, фото в Имперском военном музее Лондон

• 27 декабря 1944 года случилась трагедия. Самопроизвольно запустились две торпеды, которые сошли с направляющих одной мини-лодки и ударили по находившемуся неподалеку тральщику и по шлюзу. В результате взрывов затонуло 11 «Бобров», тральщик и буксир. Погибли шесть человек, трое пропали без вести.
• 6 марта 1945 года - очередная трагедия.

Общие потери сверхмалых субмарин класса «Бибер» за период с августа 1944 по апрель 1945 года составили 113 единиц

В гавани Роттердама, где базировались «Бобры», опять произошел самопроизвольный пуск торпеды. Результатом стало потопление 14 субмарин, а еще девять лодок были повреждены. В тот же день на задание вышло 11 подлодок, из которых ни одна не вернулась на базу...

Подводные лодки диктуют правила в морской войне и заставляют всех безропотно соблюдать заведенный порядок.

Тех упрямцев, что рискнут пренебречь правилами игры, ожидает скорая и мучительная смерть в стылой воде, посреди плавающих обломков и пятен нефти. Лодки, вне зависимости от флага, остаются опаснейшими боевыми машинами, способными сокрушить любого противника.

Предлагаю вашему вниманию небольшой рассказ о семи наиболее удачных проектах субмарин военных лет.

Лодки типа Т (Triton-class), Великобритания
Количество построенных субмарин - 53.
Водоизмещение надводное - 1290 тонн; подводное - 1560 тонн.
Экипаж - 59…61 чел.
Рабочая глубина погружения - 90 м (клепаный корпус), 106 м (сварной корпус).
Скорость полная в надводном положении - 15,5 узлов; в подводном - 9 узлов.
Запаса топлива 131 тонн обеспечивал дальность плавания в надводном положении 8000 миль.
Вооружение:
- 11 торпедных аппаратов калибра 533 мм (на лодках подсерий II и III), боекомплект - 17 торпед;
- 1 х 102 мм универсальное орудие, 1 х 20 мм зенитный «Эрликон».

HMS Traveller

Пресловутый британский консерватизм остался в прошлом - британцы одними из первых оснастили свои лодки гидролокаторами ASDIC. Увы, несмотря на свое мощное вооружение и современные средства обнаружения, лодки открытого моря типа «Т» не стали самыми эффективным среди британских субмарин Второй мировой. Тем не менее, они прошли захватывающий боевой путь и добились ряда замечательных побед. «Тритоны» активно использовались в Атлантике, в Средиземном море, громили японские коммуникации на Тихом океане, несколько раз отметились в стылых водах Арктики.

В августе 1941 года в Мурманск прибыли субмарины «Тайгрис» и «Трайдент». Британские подводники продемонстрировали мастер-класс своим советским коллегам: за два похода было потоплено 4 вражеских парохода, в т.ч. «Байя Лаура» и «Донау II» с тысячами солдат 6-ой горнострелковой дивизии. Тем самым моряки предотвратили третье немецкое наступление на Мурманск.

Среди других знаменитых трофеев лодок типа «Т» числятся немецкий легкий крейсер «Карлсруэ» и японский тяжелый крейсер «Асигара». Самураям «посчастливилось» познакомиться с полным 8-торпедным залпом подлодки «Тренчент» - получив 4 торпеды в борт (+ еще одну из кормового ТА), крейсер быстро опрокинулся и затонул.

После войны мощные и совершенные «Тритоны» еще четверть века стояли на вооружении Королевских ВМС.
Примечательно, что три лодки этого типа в конце 1960-х приобрел Израиль - одна из них, INS Dakar (бывш. HMS Totem) погибла в 1968 году в Средиземном море при невыясненных обстоятельствах.

Лодки типа «Крейсерская» серии XIV, Советский Союз
Количество построенных субмарин - 11.
Водоизмещение надводное - 1500 тонн; подводное - 2100 тонн.
Экипаж - 62…65 чел.

Скорость полная в надводном положении - 22,5 уз.; в подводном - 10 уз.
Дальность плавания в надводном положении 16500 миль (9 уз.)
Дальность плавания в подводном положении - 175 миль (3 уз.)
Вооружение:

- 2 х 100 мм универсальных орудий, 2 х 45 мм зенитных полуавтоматов;
- до 20 мин заграждения.

…3 декабря 1941 года немецкие охотники UJ-1708, UJ-1416 и UJ-1403 забросали бомбами советскую лодку, попытавшуюся атаковать конвой у Бустад-сунд.

Ганс, ты слышишь эту тварь?
- Найн. После серии взрывов русские залегли на дно - я засек три удара о грунт…
- Сможешь определить, где они сейчас?
- Доннерветтер! Они продуваются. Наверняка решили всплыть и сдаться в плен.

Немецкие моряки ошиблись. Из морских глубин на поверхность поднялся МОНСТР - крейсерская субмарина К-3 серии XIV, обрушившая на противникашквал артиллерийского огня. С пятого залпа советским морякам удалось потопить U-1708. Второй охотник, получив два прямых попадания, задымил и отвернул в сторону - его 20 мм зенитки не могли конкурировать с «сотками» светского подводного крейсера. Раскидав немцев, как щенков, К-3 быстро скрылась за горизонтом на 20-узловом ходу.

Советская «Катюша» была феноменальной лодкой для своего времени. Сварной корпус, могучее артиллерийское и минно-торпедное вооружение, мощные дизели (2 х 4200 л.с.!), высокая надводная скорость 22-23 узла. Огромная автономность по запасам топлива. Дистанционное управление клапанами балластных цистерн. Радиостанция, способная передавать сигналы с Балтики на Дальний восток. Исключительный уровень комфорта: душевые кабины, рефрижераторные цистерны, два опреснителя забортной воды, электрокамбуз… Две лодки (К-3 и К-22) были оснащены ленд-лизовскими гидролокаторами ASDIC.

Но, как ни странно, ни высокие характеристики, ни мощнейшее вооружение не сделали «Катюши» эффективным - помимо тёмной истории с атакой К-21 на «Тирпиц», за годы войны на лодки XIV серии приходится всего 5 успешных торпедных атак и 27 тысяч бр. рег. тонн потопленного тоннажа. Большая часть побед была одержана с помощью выставленных мин. Притом, собственные потери составили пять крейсерских лодок.

К-21, Североморск, наши дни

А жаль. Эти лодки рассчитывались на большее.

«Малютки», Советский Союз
Серия VI и VI-бис - построено 50.
Серия XII - построено 46.
Серия XV - построено 57 (в боевых действиях приняли участие 4).

ТТХ лодки типа М серии XII:
Водоизмещение надводное - 206 тонн; подводное - 258 тонн.
Автономность - 10 суток.
Рабочая глубина погружения - 50 м, предельная - 60 м.
Скорость полная в надводном положении - 14 уз.; в подводном - 8 уз.
Дальность плавания в надводном положении - 3380 миль (8,6 узлов).
Дальность плавания в подводном положении - 108 миль (3 узла).
Вооружение:
- 2 торпедных аппарата калибра 533 мм, боекомплект - 2 торпеды;
- 1 х 45 мм зенитный полуавтомат.

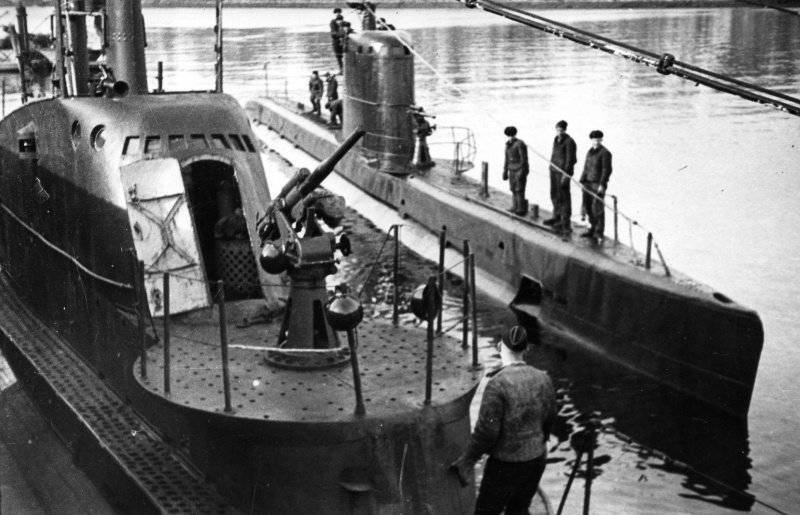

Малютка!

В погоне за компактностью пришлось пожертвовать многим - служба на «Малютке» превратилась изнурительное и опасное мероприятие. Тяжелые бытовые условия, сильная «болтанка» - волны безжалостно швыряли 200-тонный «поплавок», рискуя разломать его на части. Малая глубина погружения и слабое оружие. Но главной заботой моряков была надежность подлодки - один вал, один дизель, один электродвигатель - крохотная «Малютка» не оставляла шансов беспечному экипажу, малейшая неисправность на борту грозила гибелью для субмарины.

Малыши быстро эволюционировали - ТТХ каждой новой серии в разы отличались от предыдущего проекта: улучшались обводы, обновлялось электрооборудование и средства обнаружения, уменьшалось время погружения, росла автономность. «Малютки» серии XV уже ничем не напоминали своих предшественников VI и XII серии: полуторакорпусная конструкция - цистерны балласта были вынесены за пределы прочного корпуса; ГЭУ получила стандартную двухвальную компоновку с двумя дизелями и электромоторами подводного хода. Количество торпедных аппаратов увеличилось до четырех. Увы, серия XV появилась слишком поздно - основную тяжесть войны вынесли на себе «Малютки» VI и XII серий.

Несмотря на свои скромные размеры и всего 2 торпеды на борту, крохотные рыбки отличались просто ужасающей «прожорливостью»: всего за годы Второй мировой советские субмарины типа М потопили 61 судно противника суммарным тоннажем 135,5 тысяч брт, уничтожили 10 военных кораблей, а также повредили 8 транспортов.

Малышки, изначально предназначенные только для действий в прибрежной зоне, научились эффективно воевать в открытых морских районах. Они наравне с более крупными лодками резали вражеские коммуникации, патрулировали у выходов из вражеских баз и фьордов, ловко преодолевали противолодочные заграждения и подрывали транспорты прямо у пирсов внутри защищенных вражеских гаваней. Просто удивительно, как краснофлотцы смогли воевать на этих хлипких корабликах! Но они воевали. И победили!

Лодки типа «Средняя» серии IX-бис, Советский Союз
Количество построенных субмарин - 41.
Водоизмещение надводное - 840 тонн; подводное - 1070 тонн.
Экипаж - 36…46 чел.
Рабочая глубина погружения - 80 м, предельная - 100 м.
Скорость полная в надводном положении - 19,5 узлов; в подводном положении - 8,8 узлов.
Дальность плавания в надводном положении 8000 миль (10 узлов).
Дальность плавания в подводном положении 148 миль (3 узла).

«Шесть торпедных аппаратов и столько же запасных торпед на удобных для перезарядки стеллажах. Две пушки с большим боекомплектом, пулеметы, подрывное имущество… Одним словом, драться есть чем. А 20-узловая надводная скорость! Она позволяет обогнать практически любой конвой и атаковать его повторно. Техника хороша...»
- мнение командира С-56, Героя Советского Союза Г.И. Щедрина

Проблемы боевого применения лодок типа «Средняя», в целом, были аналогичны крейсерским лодкам типа К - запертые на кишащем минами мелководье, они так и не смогли реализовать свои высокие боевые качества. Гораздо лучше обстояли дела на Северном флоте - в годы войны лодка С-56 под командованием Г.И. Щедрина совершила переход через Тихий и Атлантический океаны, перейдя из Владивостока в Полярный, став впоследствии самой результативной лодкой ВМФ СССР.

Не менее фантастическая история связана с «бомбоулавливателем» С-101 - за годы войны на лодку немцами и союзниками было сброшено свыше 1000 глубинных бомб, но всякий раз С-101 благополучно возвращалась в Полярный.

Наконец, именно на С-13 добился своих знаменитых побед Александр Маринеско.

Торпедный отсек С-56

«Жестокие переделки, в которые попадал корабль, бомбежки и взрывы, глубины, далеко превышающие официальный предел. От всего защитила нас лодка…»

Лодки типа Gato, США
Количество построенных субмарин - 77.
Водоизмещение надводное - 1525 тонн; подводное - 2420 тонн.
Экипаж - 60 чел.
Рабочая глубина погружения - 90 м.
Скорость полная в надводном положении - 21 уз.; в подводном положении - 9 уз.
Дальность плавания в надводном положении 11 000 миль (10 уз.).
Дальность плавания в подводном положении 96 миль (2 уз.).
Вооружение:
- 10 торпедных аппаратов калибра 533 мм, боекомплект - 24 торпеды;
- 1 х 76 мм универсальное орудие, 1 х 40 мм зенитный автомат «Бофорс», 1 х 20 мм «Эрликон»;
- одна из лодок - USS Barb была оснащена реактивной системой залпового огня для обстрела побережья.

Океанские подводные крейсеры типа «Гэтоу» появились в самый разгар войны на Тихом океане и стали одним из наиболее действенных инструментов ВМС США. Они намертво перекрыли все стратегические проливы и подходы к атоллам, перерезали все линии снабжения, оставив японские гарнизоны без подкреплений, а японскую промышленность - без сырья и нефти. В схватках с «Гэтоу» Императорский флот лишился двух тяжелых авианосцев, потерял четыре крейсера и чертову дюжину эсминцев.

Высокая скорость хода, убойное торпедное оружие, самые современные радиотехнические средства обнаружения противника - радар, пеленгатор, гидролокатор. Дальность плавания, обеспечивающая боевое патрулирование у берегов Японии при действии с базы на Гавайях. Повышенный комфорт на борту. Но главное - отличная подготовка экипажей и слабость японских противолодочных средств. В результате «Гэтоу» безжалостно крушили все подряд - именно они принесли из синих морских глубин победу на Тихом океане.

…Одним из главных достижений лодок «Гэтоу», изменившим весь мир, считается событие 2 сентября 1944 г. В тот день субмарина «Финбэк» засекла сигнал бедствия с падающего самолета и, после многочасовых поисков, обнаружила в океане испуганного, и уже было отчаявшегося пилота. Спасенным оказался некто Джордж Герберт Буш.

Рубка подлодки «Флэшер», мемориал в г. Гротон.

Электроботы типа XXI, Германия

К апрелю 1945 г. немцы успели спустить на воду 118 субмарин серии XXI. Однако, лишь две из них смогли достигнуть оперативной готовности и выйти в море в последние дни войны.

Водоизмещение надводное - 1620 тонн; подводное - 1820 тонн.
Экипаж - 57 чел.
Рабочая глубина погружения - 135 м, предельная - 200+ метров.
Скорость полная в надводном положении - 15,6 уз., в подводном положении - 17 уз.
Дальность плавания в надводном положении 15 500 миль (10 уз.).
Дальность плавания в подводном положении 340 миль (5 уз.).
Вооружение:
- 6 торпедных аппаратов калибра 533 мм, боекомплект - 17 торпед;
- 2 зенитных автомата «Флак» калибра 20 мм.

U-2540 "Вильгельм Бауэр" на вечной стоянке в Бремерхафене, наши дни

Немцы догадались первыми: все, чем гордятся кораблестроители других стран - большой боекомплект, мощная артиллерия, высокая надводная скорость 20+ узлов - имеет мало значения. Ключевые параметры, определяющие боевую эффективность субмарины, - её скорость и запас хода в подводном положении.

В отличие от своих сверстников, «Элетробот» был ориентирован на постоянное нахождение под водой: максимально обтекаемый корпус без тяжелой артиллерии, ограждений и платформ - все, ради минимизации подводного сопротивления. Шноркель, шесть групп аккумуляторных батарей (в 3 раза больше, чем на обычных лодках!), мощные эл. двигатели полного хода, тихие и экономичные эл. двигатели «подкрадывания».

Кормовая часть U-2511, затопленной на глубине 68 метров

Союзники не были готовы к встрече с подобной угрозой - как показали послевоенные испытания, «Электроботы» в несколько раз превосходили по дальности взаимного гидроакустического обнаружения американские и британские эсминцы, охранявшие конвои.

Лодки типа VII, Германия
Количество построенных субмарин - 703.
Водоизмещение надводное - 769 тонн; подводное - 871 тонна.
Экипаж - 45 чел.
Рабочая глубина погружения - 100 м, предельная - 220 метров
Скорость полная в надводном положении - 17,7 уз.; в подводном положении - 7,6 уз.
Дальность плавания в надводном положении 8 500 миль (10 уз.).
Дальность плавания в подводном положении 80 миль (4 уз.).
Вооружение:
- 5 торпедных аппаратов калибра 533 мм, боекомплект - 14 торпед;
- 1 х 88 мм универсальное орудие (до 1942 года), восемь вариантов надстроек с 20 и 37 мм зенитными установками.

* приведенные ТТХ соответствуют лодкам подсерии VIIC

Самые эффективные боевые корабли из всех, когда-либо бороздивших Мировой океан.
Относительно простое, дешевое, массовое, но при этом отлично вооруженное и смертоносное средство для тотального подводного террора.

703 подводные лодки. 10 МИЛЛИОНОВ тонн потопленного тоннажа! Линкоры, крейсеры, авианосцы, эсминцы, корветы и субмарины противника, нефтеналивные танкеры, транспорты с самолетами, танками, автомобилями, каучуком, рудой, станками, боеприпасами, обмундированием и продовольствием... Ущерб от действий немецких подводников превышал все разумные пределы - если бы не неисчерпаемый промышленный потенциал США, способный компенсировать любые потери союзников, немецкие U-боты имели все шансы «задушить» Великобританию и изменить ход мировой истории.

U-995. Грациозный подводный убийца

Расклад был прост: вначале войны, когда на каждую немецкую лодку приходилось по одному противолодочному кораблю союзников, «семерки» чувствовали себя неуязвимыми хозяевами Атлантики. Именно тогда появились легендарные асы, потопившие по 40 судов противника. Немцы уже держали победу в руках, когда союзники внезапно выставили по 10 противолодочных кораблей и 10 самолетов из расчета на каждую действующую лодку Кригсмарине!

Начиная с весны 1943 г., янки и британцы начали методично заваливать Кригсмарине противолодочной техникой и вскоре добились великолепного соотношения потерь - 1:1. Так и воевали до конца войны. У немцев корабли закончились быстрее, чем у их противников.

Вся история немецких «семерок» - грозное предупреждение из прошлого: какую угрозу представляет субмарина и насколько велики затраты на создание эффективной системы противодействия подводной угрозе.

Стёбный американский плакат тех лет. "Бейте по болевым точкам! Приходите служить на подводный флот - на нашем счету 77% потопленного тоннажа!" Комментарии, как говорится, излишни

В статье использованы материалы из книги "Советское подводное кораблестроение", В. И. Дмитриев, Воениздат, 1990 год.

Подводные лодки Типа VII

Исторические данные

Энергетическая установка

Вооружение

U-Boot Type VII - серия средних дизель-электрических немецких подводных лодок. Состояли на вооружении Кригсмарине . Всего было построено 703 лодки в семи модификациях. Принимали активное участие во Второй мировой войне . В сумме, субмарины Типа VII потопили 6 авианосцев (два были сданы на слом из-за серьёзных повреждений), 2 линкора, 5 крейсеров, 52 эсминца и эскортных миноносцев, а так же десятки других боевых кораблей и тысячи транспортных судов. Всего было потеряно 546 лодок, не считая затопленных своими экипажами в конце войны.

Общие сведения

История создания

На стратегию борьбы на море, повлияло использование подводных лодок в Первой Мировой войне. Урон, нанесенный торговому судоходству стран Антанты от немецких подлодок был огромен. Из-за атак подводных лодок Германии, страны Антанты потеряли 12 миллионов тонн транспортного тоннажа. По Версальскому мирному договору Германии запрещалось иметь подводные лодки, но в середине 20-х годов XX века, руководство рейхсмарине начало строительство средних и малых субмарин. В планах было использовать наиболее удачные проекты подлодок Первой мировой - тип UB III, UC II и UB II.

В 1922 году фирмами «Вулкан», «Германия» и «Везер» создаётся конструкторское бюро под руководством Г.Техеля и штатом в 30 инженеров. Задача этого бюро- создание новых типов подлодок. Рассматривалась возможность создания минных заградителей, которые кроме торпед несли бы и мины. Так же, рассматривалось строительство субмарин водоизмещением 1500 тонн, плавмастерских и лодок с двигателем Вальтера. В этот перечень была включена однокорпусная субмарина с внутренним расположением топливных баков, этой серии было присвоено наименование VII. 10 января 1935 года был утвержден заказ на разработку новой подлодки. Характеристики VII типа:

• Надводное водоизмещение - 550 т.
• Глубина погружения - 100 м.
• Двигатели - 2 дизеля по 1050 л.с каждый.
• Макс. скорость надводного/подводного хода - 16-17/8-9 узлов.
• Дальность плавания надводная/подводная - 6000 миль при 8 узлах/75 миль при 4 узлах.

Постройка и испытания

В середине 1935 года случилось сразу два знаменательных события, 18 июля было подписано англо-германское соглашение и в январе 1936 года на пост главнокомандующего подводным флотом был назначен Карл Дёниц . Строительство немецкого подводного флота стало узаконенным, но при этом получило ограничение не более 45 % от тоннажа субмарин вo флоте Великобритании .

Описание конструкции

Модификации

Субмарины Типа VII существовали в семи модификациях:

Вооружение

Артиллерийское вооружение

На начало войны артиллерийское вооружение состояло из 88 мм пушки SKC/35 с длиной ствола в 45 калибров и одноствольная зенитная пушка Flak 30 на установке C30/37. Боекомплект для SKC/35 состоял из 220 снарядов, из артпогреба снаряды подавались на палубу вручную, по цепочке. Боезапас для Flak 30 состоял из 1500 снарядов.

В первые месяцы войны, когда немецкие подводники пытались действовать в соответствии с призовым правом, активно использовалась артиллерия субмарин. Но уже 26 сентября 1939 года, британское адмиралтейство объявило об планах установки артиллерии на все торговые суда. Спустя месяц, была введена инструкция, в соответствии с которой, экипажу лодки не следовало досматривать торговое судно, а после изучения бумаг доставленных на шлюпке, при наличии контрабанды топить остановленный корабль торпедой.

К тому же, сведение торговых судов в конвои, лишало артиллеристов показать свои навыки стрельбы. В последующем применение артиллерии было разовым. Последний такой случай произошёл 19 сентября 1942 года. У мыса Гаттерас лодка U-701 в ожесточённом надводном бою, потопила американский вооружённый траулер YP-389. 14 ноября 1942 года поступило распоряжение о демонтаже 88 мм орудий.

Это распоряжение было выполнено не сразу и не во всех флотилиях. В первую очередь, модернизации зенитного вооружения со снятием палубной пушки, подвергались лодки дислоцированные на Западе Франции. Многие лодки которые находились на испытаниях и действовали в Норвегии, сохраняли свои орудия до конца 19944 года. Известен такой случай, когда в августе 1944 года, U-745 прибыла из Киля для действий в Финском заливе и ей пришлось вернуться в Готенхафен для демонтажа палубного орудия.

Зенитное вооружение

Зенитное вооружение субмарин Типа VII постоянно наращивалось. На первых модификациях зенитный автомат располагался на палубе позади рубки, но уже в первые месяцы войны он был поднят за ограждение рубки. В начальный период войны авиация союзников не представляла угрозы для немецких подлодок, до конца 1941 года она смогла потопить всего лишь 4 лодки.

В связи с началом воздушного патрулирования Бискайского залива британцами, летом 1942 года были предприняты первые шаги по наращиванию зенитного вооружения на подлодках. Позади стандартного ограждения рубки монтировалась невысокая дополнительная платформа (у немецких подводников она получила прозвище Wintergarten ) для размещения спаренной Flak 30 . Одноствольное орудие на верхней заменялось на двух ствольный 20 мм зенитный автомат MG 151/22 , он отличался меньшими габаритами, начальной скоростью и дальностью стрельбы.

Но с декабря 1942 года, Командование подводного флота, убедившись в не эффективности MG 151/20, отдало распоряжение устанавливать более скорострельные 20 мм пушки Flak 38 . Такая конструкция получила название «рубка 2», («рубка 1»- так именовалась схема с одинарными зенитными автоматами Flak 30 ) одновременно с этим, на релингах мостика монтировались четыре обычных пулемёта MG 34 калибра 7.92 мм.

Уже первые поединки подлодок с самолётами показали, что обилие стволов малого калибра не гарантирует победы над четырёхмоторной летающей лодкой или бомбардировщиком. Новые надежды связывались с поступлением на вооружение 37 мм автоматических пушек, спаренных и счетверенных пушек Flak 38 . В 1943 году был утвержден состав зенитного оружия под названием «рубка 4», он предусматривал установку двух спаренных Flak 38 на верхней платформе и Flakvierling 38 на нижней.

8 июня 1943 года лодка U-758 с «рубкой 4» выиграла бой у восьми самолётов с американского авианосца, хотя субмарина получила серьезные повреждения и 11 членов экипажа были убиты и ранены, американцам не удалось ни загнать лодку под воду, ни потопить её. 30 июня Командование подводным флотом издали приказ, согласно которому в поход выпускались только те субмарины, которые получили «рубку 4».

Пока обычные подлодки ожидали переоборудования, было решено создать специальные «зенитные» лодки-ловушки для самолётов. Первой такой лодкой-ловушкой стала U-441. Она получила два Flakvierling 38, спереди и позади рубки и 37 мм полуавтомат SKC/30 в «зимнем саду» . 24 мая на вторые судки похода вела бой с британской летающей лодкой, и потеряв одну из счетверенных установок, смогла сбить её. После этого лодка отправилась на 2-ух месячный ремонт. И уже 12 июля U-441 вышла в Бискайский залив, в бою с британскими самолётами лодка потеряла весь личный состав верхней вахты. В конце 1943 года Командование подводным флотом отдало распоряжение на переоборудование лодок-ловушек в обычные.

В боях весны-лета 1943 года выяснилось что 20 мм автоматы могут причинить фатальные повреждения патрульному самолёту, но не раньше его атаки, которая при упорстве пилота, могла стать фатальной для субмарины. Для того чтобы остановить атакующий самолёт требовалось более дальнобойное оружие. И этим оружием стала автоматическая 37 мм зенитная пушка Flak 42 , она поступила на вооружение в середине 1943 года.

К 1 декабря 1943 года 18 подлодок сменили Flakvierling на Flak 42. Боекомплект к 37 мм пушке составлял 1195 снарядов, к 20 мм- 4260 снарядов. Дальнейшее совершенствование вооружение прекратилось после принятия на вооружение шнорхеля. На этом противоборство субмарин с самолётами закончилось. Наибольших успехов в борьбе с самолётами добились U-333, U-648 которые сбили по 3 самолёта каждая и U-256 которая одержала победы над 4 самолётами.

Торпедное вооружение

Главным оружием субмарин Типа VII являлись торпеды . Для их пуска имелись четыре носовых и один кормовой торпедный аппарат диаметром 533 мм каждый. Лодки модификации А в запасе имели 6 торпед, на следующих модификациях запас торпед возрос благодаря размещению одной запасной торпеды в электромоторном отсеке и ещё двух торпед в надстройке, но от них отказались в начале 1943 года по причине их частого повреждения в результате атак эскортных кораблей союзников.

Сами торпедные аппараты имели ряд интересных особенностей. Выталкивание торпеды из них производилось с помощью специального пневматического поршня, а не сжатого воздуха, это значительно упрощало систему беспузырной стрельбы. Так же, изменение глубины ходи и поворота гироскопа торпед могло осуществляться прямо в торпедных аппаратах через СРП в командной рубке. Ещё одна особенность этих торпедных аппаратов- возможность постановки из них неконтактных мин.

Конструкция аппарата обеспечивала выход торпед на глубинах до 22 метров. Перезарядка аппаратов занимало сравнительно не много времени, всего от 10 до 20 минут для торпед которые хранились внутри прочного корпуса.

Основные модификации торпед подлодок Типа VII

Коротковолновое считалось важнейшим, поскольку оно обеспечивало связь со штабом. Оно включало в себя приемник Е-437-S и два передатчика, 200 ваттный S-400-S и запасной 40 ваттный 40-К-39а, и выдвижную антенну в левом крыле ограждения мостика, если антенна отсутствовала, то роль антенн выполняли оцинкованные сетеотводы, изолированные от корпуса и натянутые талрепами. Приёмник Е-437-S использовался и для приёма СДВ сигналов.

Средневолновое оборудование предназначалось для связи между подлодками. Оно состояло из приемника E-381-S, 150 ваттного передатчика Spez-2113-S и небольшой выдвижной антенны с круглым вибратором в правом крыле мостика. Это же антенна была пеленгатором СВ диапазона. Для кодирования и декодирования использовалась шифровальная машинка «Энигма».

Гидроакустическое оборудование

Наиболее важной составляющей гидроакустического оборудования лодок Типа VII являлась аппаратура GHG , представлявшая из себя 11, а позднее 24 гидрофона, они размещались в носу легкого корпуса полукругом вокруг баллера носовых горизонтальных рулей и соединялись с приёмником во втором отсеке субмарины.

Для повышения точности пеленгования в начале войны использовалась система KDB, из себя она представляла вращающеюся Т-образную антенну с 6 гидрофонами, антенна размещалась на верхней палубе, но поскольку была мало живучей к середине войны от неё отказались. На некторых лодках построенных в последние месяцы войны схема размещения гидрофонов усовершенствовали. 24 гидрофона размещались на выдвигаемой снизу круглой платформе в носовой части. Это схема имела большую точность пеленгования источника шума,(она даже была механически присоединена к СРП) кроме узкого 60 градусной области прямо по корме. Но эта схема не была распространена на Тип VII, поскольку разработана была для лодок Типа XXI .

Радиолокационные станции

Радарами поступавшими во флот, в весьма ограниченном количестве, в первую очередь оснащались лодки типа IX , поэтому их получили считанные лодки Типа VII. Первая РЛС испытанная в Германии в начале 1939 года- FuMO29 «Гема».

Длина волны станции FuMO 29- 80 см., перед рубкой размещалась специальная мачта с антенной матрасного типа в 2х3 м., но от установки такого громоздкого радара на серийных лодках отказались. К этой идеи вернулись в 1941 году, антенные диполи монтировались уже на саму рубку в два ряда по шесть диполей, верхний ряд- приёмный, а нижний передающий. Дальность обнаружения корабля станцией FuMO29- 6-8 км, самолёта на высоте в 500 м- до 15 км.

В 1942 году начался выпуск FuMO-30 усовершенствованной версии FuMO-29, от последней она отличалась антенной матрасного типа в 1х1,5 м, антенна находилась в левом крыле рубки на месте выдвижной антенны КВ диапазона. В 1944 году на вооружение поступила FuMO-61, которая являлась морским вариантом радара ночных истребителей FuMG-200 «Хохентвиль». Имея несколько меньшую длину волны в 54-58 см и антенну, почти идентичную антенне станции FuMO-30, станция имела дальность обнаружения кораблей 8-10 км,а самолётов в 15-20 км.

Станции радиотехнической разведки

Весной 1942 года на территории французского Туниса разбился английский патрульный самолёт, у немцев полностью отпали сомнения в том, что британцы могут использовать для поиска лодок радары. В обломках этого самолёта был обнаружен малоповрежденный комплект станции ASV I. Участившиеся ночные атаки на лодки самолётами Берегового командования заставили Командование Кригсмарине искать выход.

К июлю 1942 года немцы получили первый образец станции радиотехнической разведки FuMB1, в честь французской фирмы сконструировавшей эту станцию её назвали «Метокс» . 26 августа Командование Кригсмарине приказало оснастить этими станциями все лодки.

Сам «Метокс» представлял из себя простейший приёмник, он фиксировал сигнал с длиной волны 1,3-2,6 метра. Он соединялся со внутрилодочной системой связи и сигнал тревоги слышал весь экипаж, немного позднее появился экран показывавший направление на источник излучения. Вращение антенны по горизонтали осуществлялось вручную, к тому же установка этой станции не предусматривалась изначально, поэтому антенна хранилась внутри прочного корпуса и при всплытии выносилась на мостик и подключалась к приёмнику кабелем. Применение «Метокса» позволило на полгода лишить эффективности британский противолодочный рубеж.

13 августа 1943 года, Командование Кригсмарине запретило использование «Метоксов», потому как новая британская РЛС ASV III фиксировала излучение «Метокса». Одновременно в производство была пущена станция FuMB9 «Ванц», антенна этой станции представляла собой цилиндр диаметром 20 см и высотой 10 см., она фиксировала излучение во всех направлениях. В ноябре 1943 года появилась вторая неизлучающая модификация FuMB9, и станция FuMB10 «Боркум». Рабочий диапозон РЛС ASV III был закрыт станцией FuMB7 «Наксос».

В дальнейшем на лодках устанавливали «Наксос» и «Боркум» (либо «Ванц»). В апреле 1944 года их заменила FuMB 24 «Фляйге». Из-за появления американских летающих лодок с радарами APS-3 и APS-4, была создана станция FuMB25 «Мюке». В мае 1944 года станции FuMB24 и FuMB25 были объединены в комплекс FuMB26 «Тунис». Но со внедрением шнорхелей, необходимость в станциях радиотехнической разведки отпала.

Командиры

Асы-подводники воевавшие на Типе VII и потопившие более 100 000 тонн транспортного тоннажа:

Известные лодки

Самые результативные подлодки Типа VII :
