Комплекс qrs на экг отражает процесс. Зубец S ЭКГ

Примененный в практических целях в 70-х годах 19 века англичанином А. Уоллером аппарат, записывающий электрическую активность сердца, продолжает верой и правдой служить человечеству по сей день. Конечно, почти за 150 лет он претерпевал многочисленные изменения и усовершенствования, однако принцип его работы, основанный на записи электрических импульсов, распространяющихся в сердечной мышце , остался прежним.

Сейчас практически каждая бригада скорой помощи снабжена переносным, легким и мобильным электрокардиографом, который позволяет быстро снять ЭКГ, не терять драгоценных минут, диагностировать и оперативно доставить больного в стационар. Для крупноочагового инфаркта миокарда, и других заболеваний, требующих принятия экстренных мер, счет идет на минуты, поэтому снятая в срочном порядке электрокардиограмма ежедневно спасает не одну жизнь.

Расшифровка ЭКГ для врача кардиологической бригады – дело обычное и, если она указывает на наличие острой сердечно-сосудистой патологии, то бригада немедленно, включив сирену, отправляется в больницу, где, минуя приемный покой, доставят больного в блок интенсивной терапии для оказания срочной помощи. Диагноз-то с помощью ЭКГ уже поставлен и время не потеряно.

Пациентам хочется знать…

Да, пациентам хочется знать, что же обозначают непонятные зубцы на ленте, оставленные самописцем, поэтому, прежде чем зайти к врачу, пациенты хотят сами расшифровать ЭКГ. Однако все не так просто и для того, чтобы понять «мудреную» запись, нужно знать, что представляет собой человеческий «мотор».

Сердце млекопитающих, к которым относится и человек, состоит из 4 камер: двух предсердий, наделенных вспомогательными функциями и имеющих сравнительно тонкие стенки, и двух желудочков, несущих на себе основную нагрузку. Левый и правый отдел сердца также различаются между собой. Обеспечение кровью малого круга менее затруднительно для правого желудочка, чем выталкивание крови в большой круг кровообращения левым. Поэтому левый желудочек более развит, но и страдает больше. Однако не глядя на разницу, оба отдела сердца должны работать равномерно и слаженно.

Сердце по своей структуре и электрической активности неоднородно, поскольку сократимые элементы (миокард) и несократимые (нервы, сосуды, клапаны, жировая клетчатка) отличаются между собой различной степенью электрического ответа.

Обычно больные, особенно старшего возраста, беспокоятся: нет ли признаков инфаркта миокарда на ЭКГ, что вполне понятно. Однако для этого нужно больше узнать о сердце и кардиограмме. И мы постараемся предоставить такую возможность, рассказав о зубцах, интервалах и отведениях и, конечно, о некоторых распространенных сердечных заболеваниях.

Способности сердца

О специфических функциях сердца впервые мы узнаем еще со школьных учебников, поэтому представляем, что сердце обладает:

Автоматизмом , обусловленным самопроизвольной выработкой импульсов, которые затем вызывают его возбуждение;
Возбудимостью или способностью сердца активизироваться под воздействием возбуждающих импульсов;
или «умением» сердца обеспечивать проведение импульсов от места их возникновения до сократительных структур;
Сократимостью , то есть, способностью сердечной мышцы осуществлять сокращения и расслабления под управлением импульсов;
Тоничностью , при которой сердце в диастоле не теряет свою форму и обеспечивает непрерывную циклическую деятельность.

В целом, мышца сердца в спокойном состоянии (статическая поляризация) электронейтральна, а биотоки (электрические процессы) в ней формируются при воздействии возбуждающих импульсов.

Биотоки в сердце можно записать

Электрические процессы в сердце обусловлены движением ионов натрия (Na+), которые первоначально находятся снаружи миокардиальной клетки, внутрь ее и движением ионов калия (К+), устремляющихся изнутри клетки наружу. Это перемещение создает условия для изменения трансмембранных потенциалов во время всего сердечного цикла и повторяющихся деполяризаций (возбуждение, затем сокращение) и реполяризаций (переход в первоначальное состояние). Электрической активностью обладают все миокардиальные клетки, однако медленная спонтанная деполяризация свойственна лишь клеткам проводящей системы, почему они и способны к автоматизму.

Возбуждение, распространяющееся посредством проводящей системы , последовательно охватывает отделы сердца. Начинаясь в синусно-предсердном (синусовом) узле (стенки правого предсердия), который обладает максимальным автоматизмом, импульс проходит через предсердные мышцы, атриовентрикулярный узел, пучок Гиса с его ножками и направляется к желудочкам, возбуждая при этом отделы проводящей системы еще до проявления собственного автоматизма.

Возбуждение, возникающее на наружной поверхности миокарда, оставляет эту часть электронегативный по отношению к участкам, которых возбуждение не коснулось. Однако ввиду того, что ткани организма обладают электропроводностью, биотоки проецируются на поверхность тела и могут быть зарегистрированы и записаны на движущуюся ленту в виде кривой – электрокардиограммы. ЭКГ состоит из зубцов, которые повторяются после каждого сердечного сокращения, и показывает посредством их о тех нарушениях, которые есть в человеческом сердце.

Как снимают ЭКГ?

На этот вопрос, пожалуй, могут ответить многие. Сделать ЭКГ при необходимости тоже не составит никакого труда – электрокардиограф есть в каждой поликлинике. Техника снятия ЭКГ? Это только кажется на первый взгляд, что она всем так уж знакома, а между тем, ее знают лишь медработники, прошедшие специальное обучение по снятию электрокардиограммы. Но вряд ли стоит нам вдаваться в подробности, поскольку к такой работе без подготовки нас все равно никто не допустит.

Пациентам нужно знать, как правильно подготовиться: то есть, желательно не наедаться, не курить, не употреблять алкогольные напитки и лекарства, не увлекаться тяжелым физическим трудом и не пить кофе перед процедурой, иначе можно обмануть ЭКГ. Уж точно будет обеспечена, если не что-то другое.

Итак, совершенно спокойный пациент раздевается до пояса, освобождает ноги и укладывается на кушетку, а медсестра специальным раствором смажет нужные места (отведения), наложит электроды, от которых к аппарату идут провода разных цветов, и снимет кардиограмму.

Ее потом расшифрует врач, но если интересно, можно попробовать самостоятельно разобраться в своих зубцах и интервалах.

Зубцы, отведения, интервалы

Возможно, этот раздел будет не всем интересен, тогда его можно пропустить, но для тех, кто пытается разобраться в своей ЭКГ самостоятельно, может оказаться полезным.

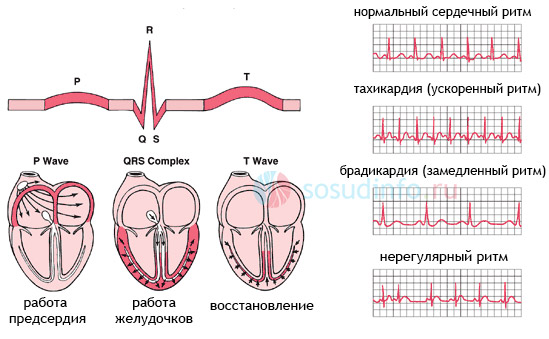

Зубцы в ЭКГ обозначаются с помощью латинских букв: P, Q, R, S, T, U, где каждая из них отражает состояние различных отделов сердца:

Р – деполяризация предсердий;
Комплекс зубцов QRS – деполяризация желудочков;
Т – реполяризация желудочков;
Маловыраженный зубец U может указывать на реполяризацию дистальных участков проводящей системы желудочков.

Для записи ЭКГ, как правило, используется 12 отведений:

3 стандартных – I, II, III;
3 усиленных однополюсных отведения от конечностей (по Гольдбергеру);
6 усиленных однополюсных грудных (по Вильсону).

В некоторых случаях (аритмии, аномальное расположение сердца) возникает необходимость применения дополнительных однополюсных грудных и двухполюсных отведений и по Нэбу (D, А, I).

При расшифровке результатов ЭКГ проводят измерение продолжительности интервалов между ее составляющими. Этот расчет необходим для оценки частоты ритма, где форма и величина зубцов в разных отведениях будет показателем характера ритма, происходящих электрических явлений в сердце и (в некоторой степени) электрической активности отдельных участков миокарда, то есть, электрокардиограмма показывает, как работает наше сердце в тот или иной период.

Видео: урок по зубцам, сегментам и интервалам ЭКГ

Анализ ЭКГ

Более строгая расшифровка ЭКГ производится с помощью анализа и расчета площади зубцов при использовании специальных отведений (векторная теория), однако в практике, в основном, обходятся таким показателем, как направление электрической оси , которая представляет собой суммарный вектор QRS. Понятно, что у каждого грудная клетка устроена по-своему и сердце не имеет такого уж строгого расположения, весовое соотношение желудочков и проводимость внутри них тоже у всех разная, поэтому при расшифровке и указывается горизонтальное или вертикальное направление этого вектора.

Анализ ЭКГ врачи осуществляют в последовательном порядке, определяя норму и нарушения:

Оценивают сердечный ритм и измеряет частоту сердечных сокращений (при нормальной ЭКГ – ритм синусовый, ЧСС – от 60 до 80 ударов в минуту);
Рассчитывают интервалы (QT, норма – 390-450 мс), характеризующие продолжительность фазы сокращения (систолы) по специальной формуле (чаще использую формулу Базетта). Если этот интервал удлиняется, то врач вправе заподозрить , . А гиперкальциемия, наоборот, приводит к укорочению интервала QT. Отраженную посредством интервалов проводимость импульсов, рассчитывают с помощью компьютерной программы, что значительно повышает достоверность результатов;
начинают рассчитывать от изолинии по высоте зубцов (в норме R всегда выше S) и если S превышает R, а ось отклоняется вправо, то думают о нарушениях деятельности правого желудочка, если наоборот – влево, и при этом высота S больше R в II и III отведениях – подозревают гипертрофию левого желудочка;
Изучают комплекс QRS, который формируется при проведении электрических импульсов к мышце желудочков и определяет деятельность последних (норма – отсутствие патологического зубца Q, ширина комплекса не более 120 мс). В случае, если данный интервал смещается, то говорят о блокадах (полных и частичных) ножек пучка Гиса или нарушении проводимости. Причем неполная блокада правой ножки пучка Гиса является электрокардиографическим критерием гипертрофии правого желудочка, а неполная блокада левой ножки пучка Гиса – может указывать на гипертрофию левого;
Описывают сегменты ST, которые отражают период восстановления исходного состояния сердечной мышцы после ее полной деполяризации (в норме находится на изолинии) и зубец Т, характеризующий процесс реполяризации обоих желудочков, который направлен вверх, ассиметричен, его амплитуда ниже зубца по продолжительности он длиннее комплекса QRS.

Работу по расшифровке проводит только врач, правда, некоторые фельдшера скорой помощи часто встречающуюся патологию прекрасно распознают, что очень важно в экстренных случаях. Но для начала все-таки нужно знать норму ЭКГ.

Так выглядит кардиограмма здорового человека, сердце которого работает ритмично и правильно, но что обозначает эта запись, далеко не каждый знает, которая может изменяться при различных физиологических состояниях, например беременности. У беременных сердце занимает другое положение в грудной клетке, поэтому смещается электрическая ось. К тому же, в зависимости от срока, добавляется нагрузка на сердце. ЭКГ при беременности и будет отражать эти изменения.

Отличны показатели кардиограммы и у детей, они будут «расти» вместе с малышом, поэтому и меняться будут соответственно возрасту, лишь после 12 лет электрокардиограмма ребенка начинает приближаться к ЭКГ взрослого человека.

Самый неутешительный диагноз: инфаркт

Самым серьезным диагнозом на ЭКГ, разумеется, является , в распознавании которого кардиограмме принадлежит главная роль, ведь именно она (первая!) находит зоны некроза, определяет локализацию и глубину поражения, может отличить острый инфаркт от и рубцов прошлого.

Классическими признаками инфаркта миокарда на ЭКГ считают регистрацию глубокого зубца Q (OS), возвышение сегмента ST , который деформирует R, сглаживая его, и появление в дальнейшем отрицательного остроконечного равнобедренного зубца Т. Такое возвышение сегмента ST визуально напоминает кошачью спинку («кошка»). Однако различают инфаркт миокарда с зубцом Q и без него.

Видео: признаки инфаркта на ЭКГ

Когда с сердцем что-то не так

Часто в заключениях ЭКГ можно встретить выражение: « ». Как правило, такую кардиограмму имеют люди, сердце которых длительное время несло дополнительную нагрузку, например, при ожирении. Понятно, что левому желудочку в подобных ситуациях приходится нелегко. Тогда электрическая ось отклоняется влево, а S становится больше R.

гипертрофия левого (слева) и правого (справа) желудочков сердца на ЭКГ

Видео: гипертрофии сердца на ЭКГ

На ваш вопрос ответит один из ведущих .

На вопросы по ЭКГ отвечает: Сазыкина Оксана Юрьевна, кардиолог

В вопросах по расшифровке ЭКГ обязательно указывайте пол, возраст, клинические данные, диагнозы и жалобы пациента.

Электрокардиограмма отражает только электрические процессы в миокарде: деполяризацию (возбуждение) и реполяризацию (восстановление) клеток миокарда.

Соотношение интервалов ЭКГ с фазами сердечного цикла (систола и диастола желудочков).

В норме деполяризация приводит к сокращению мышечной клетки, а реполяризация - к расслаблению.

Для упрощения дальше я буду вместо “деполяризации-реполяризации” иногда использовать “сокращение-расслабление”, хотя это не совсем точно: существует понятие “электромеханическая диссоциация “, при которой деполяризация и реполяризация миокарда не приводят к его видимому сокращению и расслаблению.

Элементы нормальной ЭКГ

Прежде, чем перейти к расшифровке ЭКГ, нужно разобраться, из каких элементов она состоит.

Зубцы и интервалы на ЭКГ .

Любопытно, что за рубежом интервал P-Q обычно называют P-R .

Любая ЭКГ состоит из зубцов, сегментов и интервалов.

ЗУБЦЫ - это выпуклости и вогнутости на электрокардиограмме.
На ЭКГ выделяют следующие зубцы:

P (сокращение предсердий),
Q , R , S (все 3 зубца характеризуют сокращение желудочков),
T (расслабление желудочков),
U (непостоянный зубец, регистрируется редко).

СЕГМЕНТЫ
Сегментом на ЭКГ называют отрезок прямой линии (изолинии) между двумя соседними зубцами. Наибольшее значение имеют сегменты P-Q и S-T. Например, сегмент P-Q образуется по причине задержки проведения возбуждения в предсердно-желудочковом (AV-) узле.

ИНТЕРВАЛЫ
Интервал состоит из зубца (комплекса зубцов) и сегмента . Таким образом, интервал = зубец + сегмент. Самыми важными являются интервалы P-Q и Q-T.

Зубцы, сегменты и интервалы на ЭКГ.
Обратите внимание на большие и мелкие клеточки (о них ниже).

Зубцы комплекса QRS

Поскольку миокард желудочков массивнее миокарда предсердий и имеет не только стенки, но и массивную межжелудочковую перегородку, то распространение возбуждения в нем характеризуется появлением сложного комплекса QRS на ЭКГ.

Как правильно выделить в нем зубцы ?

Прежде всего оценивают амплитуду (размеры) отдельных зубцов комплекса QRS. Если амплитуда превышает 5 мм , зубец обозначают заглавной (большой) буквой Q, R или S; если же амплитуда меньше 5 мм, то строчной (маленькой) : q, r или s.

Зубцом R (r) называют любой положительный (направленный вверх) зубец, который входит в комплекс QRS. Если зубцов несколько, последующие зубцы обозначают штрихами : R, R’, R” и т. д.

Отрицательный (направленный вниз) зубец комплекса QRS, находящийся перед зубцом R , обозначается как Q (q), а после - как S (s). Если же в комплексе QRS совсем нет положительных зубцов, то желудочковый комплекс обозначают как QS .

Варианты комплекса QRS.

В норме:

зубец Q отражает деполяризацию межжелудочковой перегородки (возбуждается межжелудоч ковая перегородка )

зубец R - деполяризацию основной массы миокарда желудочков (возбуждается верхушка сердца и прилегающие к ней области)

зубец S - деполяризацию базальных (т.е. возле предсердий) отделов межжелудочковой перегородки (возбуждается основание сердца)

Зубец R V1, V2 отражает возбуждение межжелудочковой перегородки,

а R V4, V5, V6 - возбуждение мышцы левого и правого желудочков.

Омертвение участков миокарда (например, при инфаркте миокарде ) вызывает расширение и углубление зубца Q, поэтому на этот зубец всегда обращают пристальное внимание.

Анализ ЭКГ

Общая схема расшифровки ЭКГ

Проверка правильности регистрации ЭКГ.
Анализ сердечного ритма и проводимости:
- оценка регулярности сердечных сокращений,
- подсчет частоты сердечных сокращений (ЧСС),
- определение источника возбуждения,
- оценка проводимости.
Определение электрической оси сердца.
Анализ предсердного зубца P и интервала P - Q.
Анализ желудочкового комплекса QRST:
- анализ комплекса QRS,
- анализ сегмента RS - T,
- анализ зубца T,
- анализ интервала Q - T.
Электрокардиографическое заключение.

Нормальная электрокардиограмма.

1) Проверка правильности регистрации ЭКГ

В начале каждой ЭКГ-ленты должен иметься калибровочный сигнал - так называемый контрольный милливольт . Для этого в начале записи подается стандартное напряжение в 1 милливольт, которое должно отобразить на ленте отклонение в 10 мм . Без калибровочного сигнала запись ЭКГ считается неправильной.

В норме, по крайней мере в одном из стандартных или усиленных отведений от конечностей, амплитуда должна превышать 5 мм , а в грудных отведениях - 8 мм . Если амплитуда ниже, это называется сниженный вольтаж ЭКГ , который бывает при некоторых патологических состояниях.

2) Анализ сердечного ритма и проводимости:

оценка регулярности сердечных сокращений
Регулярность ритма оценивается по интервалам R-R . Если зубцы находятся на равном расстоянии друг от друга, ритм называется регулярным, или правильным. Допускается разброс длительности отдельных интервалов R-R не более ± 10% от средней их длительности. Если ритм синусовый, он обычно является правильным.
подсчет частоты сердечных сокращений (ЧСС)
На ЭКГ-пленке напечатаны большие квадраты, каждый из которых включает в себя 25 маленьких квадратиков (5 по вертикали x 5 по горизонтали).

Для быстрого подсчета ЧСС при правильном ритме считают число больших квадратов между двумя соседними зубцами R - R.

При скорости ленты 50 мм/с: ЧСС = 600 / (число больших квадратов).
При скорости ленты 25 мм/с: ЧСС = 300 / (число больших квадратов).

На скорости 25 мм/с каждая маленькая клеточка равна 0.04 c,

а на скорости 50 мм/с - 0.02 с.

Это используется для определения длительности зубцов и интервалов.

При неправильном ритме обычно считают максимальную и минимальную ЧСС согласно длительности самого маленького и самого большого интервала R-R соответственно.
определение источника возбуждения
Другими словами, ищут, где находится водитель ритма , который вызывает сокращения предсердий и желудочков.

Иногда это один из самых сложных этапов, потому что различные нарушения возбудимости и проводимости могут очень запутанно сочетаться, что способно привести к неправильному диагнозу и неправильному лечению.

СИНУСОВЫЙ ритм (это нормальный ритм, а все остальные ритмы являются патологическими).
Источник возбуждения находится в синусно-предсердном узле .

Признаки на ЭКГ:

во II стандартном отведении зубцы P всегда положительные и находятся перед каждым комплексом QRS,
зубцы P в одном и том же отведении имеют постоянную одинаковую форму.

Зубец P при синусовом ритме.

ПРЕДСЕРДНЫЙ ритм . Если источник возбуждения находится в нижних отделах предсердий, то волна возбуждения распространяется на предсердия снизу вверх (ретроградно), поэтому:

во II и III отведениях зубцы P отрицательные,
зубцы P есть перед каждым комплексом QRS.

Зубец P при предсердном ритме.

Ритмы из АВ-соединения . Если водитель ритма находится в атрио-вентрикулярном (предсердно-желудочковом узле ) узле, то желудочки возбуждаются как обычно (сверху вниз), а предсердия - ретроградно (т.е. снизу вверх).

При этом на ЭКГ:

зубцы P могут отсутствовать, потому что наслаиваются на нормальные комплексы QRS,
зубцы P могут быть отрицательными, располагаясь после комплекса QRS.

Ритм из AV-соединения, наложение зубца P на комплекс QRS.

Ритм из AV-соединения, зубец P находится после комплекса QRS.

ЧСС при ритме из АВ-соединения меньше синусового ритма и равна примерно 40-60 ударов в минуту.

Желудочковый, или ИДИОВЕНТРИКУЛЯРНЫЙ, ритм

В этом случае источником ритма является проводящая система желудочков.

Возбуждение распространяется по желудочкам неправильными путями и потому медленее. Особенности идиовентрикулярного ритма:

комплексы QRS расширены и деформированы (выглядят “страшновато”). В норме длительность комплекса QRS равна 0.06-0.10 с, поэтому при таком ритме QRS превышает 0.12 c.
нет никакой закономерности между комплексами QRS и зубцами P, потому что АВ-соединение не выпускает импульсы из желудочков, а предсердия могут возбуждаться из синусового узла, как и в норме.
ЧСС менее 40 ударов в минуту.

Идиовентрикулярный ритм. Зубец P не связан с комплексом QRS.

d . оценка проводимости .
Для правильного учета проводимости учитывают скорость записи.

Для оценки проводимости измеряют:

длительность зубца P (отражает скорость проведения импульса по предсердиям), в норме до 0.1 c.
длительность интервала P - Q (отражает скорость проведения импульса от предсердий до миокарда желудочков); интервал P - Q = (зубец P) + (сегмент P - Q). В норме 0.12-0.2 с.
длительность комплекса QRS (отражает распространение возбуждения по желудочкам). В норме 0.06-0.1 с.
интервал внутреннего отклонения в отведениях V1 и V6. Это время между началом комплекса QRS и зубцом R. В норме в V1 до 0.03 с и в V6 до 0.05 с. Используется в основном для распознавания блокад ножек пучка Гиса и для определения источника возбуждения в желудочках в случае желудочковой экстрасистолы (внеочередного сокращения сердца).

Измерение интервала внутреннего отклонения.

3) Определение электрической оси сердца.

4) Анализ предсердного зубца P.

В норме в отведениях I, II, aVF, V2 - V6 зубец P всегда положительный .
В отведениях III, aVL, V1 зубец P может быть положительным или двухфазным (часть зубца положительная, часть - отрицательная).
В отведении aVR зубец P всегда отрицательный.
В норме длительность зубца P не превышает 0.1 c , а его амплитуда - 1.5 - 2.5 мм.

Патологические отклонения зубца P:

Заостренные высокие зубцы P нормальной продолжительности в отведениях II, III, aVF характерны для гипертрофии правого предсердия , например, при “легочном сердце”.
Расщепленный с 2 вершинами, расширенный зубец P в отведениях I, aVL, V5, V6 характерен для гипертрофии левого предсердия , например, при пороках митрального клапана.

Формирование зубца P (P-pulmonale) при гипертрофии правого предсердия.

Формирование зубца P (P-mitrale) при гипертрофии левого предсердия.

4) Анализ интервала P-Q :

в норме 0.12-0.20 с .

Увеличение данного интервала бывает при нарушенном проведении импульсов через предсердно-желудочковый узел (атриовентрикулярная блокада , AV-блокада).

AV-блокада бывает 3 степеней:

I степень - интервал P-Q увеличен, но каждому зубцу P соответствует свой комплекс QRS (выпадения комплексов нет ).
II степень - комплексы QRS частично выпадают , т.е. не всем зубцам P соответствует свой комплекс QRS.
III степень - полная блокада проведения в AV-узле. Предсердия и желудочки сокращаются в собственном ритме, независимо друг от друга. Т.е. возникает идиовентрикулярный ритм.

5) Анализ желудочкового комплекса QRST:

анализ комплекса QRS .
Максимальная длительность желудочкового комплекса равна 0.07-0.09 с (до 0.10 с).

Длительность увеличивается при любых блокадах ножек пучка Гиса.

В норме зубец Q может регистрироваться во всех стандартных и усиленных отведениях от конечностей, а также в V4-V6.

Амплитуда зубца Q в норме не превышает 1/4 высоты зубца R , а длительность - 0.03 с .

В отведении aVR в норме бывает глубокий и широкий зубец Q и даже комплекс QS.

Зубец R, как и Q, может регистрироваться во всех стандартных и усиленных отведениях от конечностей.

От V1 до V4 амплитуда нарастает (при этом зубец r V1 может отсутствовать), а затем снижается в V5 и V6.

Зубец S может быть самой разной амплитуды, но обычно не больше 20 мм.

Зубец S снижается от V1 до V4, а в V5-V6 даже может отсутствовать.

В отведении V3 (или между V2 - V4) обычно регистрируется “переходная зона ” (равенство зубцов R и S).
анализ сегмента RS - T
Cегмент S-T (RS-T) является отрезком от конца комплекса QRS до начала зубца T. - - Сегмент S-T особенно внимательно анализируют при ИБС, так как он отражает недостаток кислорода (ишемию) в миокарде.

В норме сегмент S-T находится в отведениях от конечностей на изолинии (± 0.5 мм ).

В отведениях V1-V3 возможно смещение сегмента S-T вверх (не более 2 мм), а в V4-V6 - вниз (не более 0.5 мм).

Точка перехода комплекса QRS в сегмент S-T называется точкой j (от слова junction - соединение).

Степень отклонения точки j от изолинии используется, например, для диагностики ишемии миокарда.
анализ зубца T .
Зубец T отражает процесс реполяризации миокарда желудочков.

В большинстве отведений, где регистрируется высокий R, зубец T также положительный.

В норме зубец T всегда положительный в I, II, aVF, V2-V6, причем T I > T III , а T V6 > T V1 .

В aVR зубец T всегда отрицательный.
анализ интервала Q - T .
Интервал Q-T называют электрической систолой желудочков , потому что в это время возбуждаются все отделы желудочков сердца.

Иногда после зубца T регистрируется небольшой зубец U , который образуется из-за кратковременной повышеной возбудимости миокарда желудочков после их реполяризации.

6) Электрокардиографическое заключение.
Должно включать:

Источник ритма (синусовый или нет).
Регулярность ритма (правильный или нет). Обычно синусовый ритм является правильным, хотя возможна дыхательная аритмия.
Положение электрической оси сердца.
Наличие 4 синдромов:
- нарушение ритма
- нарушение проводимости
- гипертрофия и/или перегрузка желудочков и предсердий
- повреждение миокарда (ишемия, дистрофия, некрозы, рубцы)

Помехи на ЭКГ

В связи с частыми вопросами в комментариях насчет вида ЭКГ расскажу о помехах , которые могут быть на электрокардиограмме:

Три типа помех на ЭКГ (пояснение ниже).

Помехи на ЭКГ в лексиконе медработников называются наводкой :
а) наводные токи: сетевая наводка в виде правильных колебаний с частотой 50 Гц, соответствующие частоте переменного электрического тока в розетке.
б) «плавание » (дрейф) изолинии по причине плохого контакта электрода с кожей;
в) наводка, обусловленная мышечной дрожью (видны неправильные частые колебания).

Алгоритм анализа ЭКГ: методика определения и основные нормативы

Кардиология
Глава 5. Анализ электрокардиограммы

в. Нарушения проводимости. Блокада передней ветви левой ножки пучка Гиса, блокада задней ветви левой ножки пучка Гиса, полная блокада левой ножки пучка Гиса, блокада правой ножки пучка Гиса, АВ -блокада 2 степени и полная АВ -блокада.

г. Аритмии см. гл. 4.

VI. Электролитные нарушения

А. Гипокалиемия. Удлинение интервала PQ. Расширение комплекса QRS (редко). Выраженный зубец U, уплощенный инвертированный зубец T, депрессия сегмента ST, незначительное удлинение интервала QT.

Б. Гиперкалиемия

Легкая (5,56,5 мэкв/л). Высокий остроконечный симметричный зубец T, укорочение интервала QT.

Умеренная (6,58,0 мэкв/л). Уменьшение амплитуды зубца P; удлинение интервала PQ. Расширение комплекса QRS, снижение амплитуды зубца R. Депрессия или подъем сегмента ST. Желудочковая экстрасистолия.

Тяжелая (911 мэкв/л). Отсутствие зубца P. Расширение комплекса QRS (вплоть до комплексов синусоидальной формы). Медленный или ускоренный идиовентрикулярный ритм, желудочковая тахикардия, фибрилляция желудочков, асистолия.

В. Гипокальциемия. Удлинение интервала QT (вследствие удлинения сегмента ST).

Г. Гиперкальциемия. Укорочение интервала QT (вследствие укорочения сегмента ST).

VII. Действие лекарственных средств

А. Сердечные гликозиды

Терапевтическое действие. Удлинение интервала PQ. Косонисходящая депрессия сегмента ST, укорочение интервала QT, изменения зубца T (уплощенный, инвертированный, двухфазный), выраженный зубец U. Снижение ЧСС при мерцательной аритмии.

Токсическое действие. Желудочковая экстрасистолия, АВ -блокада, предсердная тахикардия с АВ -блокадой, ускоренный АВ -узловой ритм, синоатриальная блокада, желудочковая тахикардия, двунаправленная желудочковая тахикардия, фибрилляция желудочков.

А. Дилатационная кардиомиопатия. Признаки увеличения левого предсердия, иногда правого. Низкая амплитуда зубцов, псевдоинфарктная кривая, блокада левой ножки пучка Гиса, передней ветви левой ножки пучка Гиса. Неспецифические изменения сегмента ST и зубца T. Желудочковая экстрасистолия, мерцательная аритмия.

Б. Гипертрофическая кардиомиопатия. Признаки увеличения левого предсердия, иногда правого. Признаки гипертрофии левого желудочка, патологические зубцы Q, псевдоинфарктная кривая. Неспецифические изменения сегмента ST и зубца T. При апикальной гипертрофии левого желудочка гигантские отрицательные зубцы T в левых грудных отведениях. Наджелудочковые и желудочковые нарушения ритма.

В. Амилоидоз сердца. Низкая амплитуда зубцов, псевдоинфарктная кривая. Мерцательная аритмия, АВ -блокада, желудочковые аритмии, дисфункция синусового узла.

Г. Миопатия Дюшенна. Укорочение интервала PQ. Высокий зубец R в отведениях V 1 , V 2 ; глубокий зубец Q в отведениях V 5 , V 6 . Синусовая тахикардия, предсердная и желудочковая экстрасистолия, наджелудочковая тахикардия.

Д. Митральный стеноз. Признаки увеличения левого предсердия. Наблюдается гипертрофия правого желудочка, отклонение электрической оси сердца вправо. Часто мерцательная аритмия.

Е. Пролапс митрального клапана. Зубцы T уплощенные или отрицательные, особенно в III отведении; депрессия сегмента ST, незначительное удлинение интервала QT. Желудочковая и предсердная экстрасистолия, наджелудочковая тахикардия, желудочковая тахикардия, иногда мерцательная аритмия.

Ж. Перикардит. Депрессия сегмента PQ, особенно в отведениях II, aVF, V 2 V 6 . Диффузный подъем сегмента ST выпуклостью вверх в отведениях I, II, aVF, V 3 V 6 . Иногда депрессия сегмента ST в отведении aVR (в редких случаях в отведениях aVL, V 1 , V 2). Синусовая тахикардия, предсердные нарушения ритма. ЭКГ -изменения проходят 4 стадии:

подъем сегмента ST, зубец T нормальный;

сегмент ST опускается к изолинии, амплитуда зубца T снижается;

сегмент ST на изолинии, зубец T инвертированный;

сегмент ST на изолинии, зубец T нормальный.

З. Большой перикардиальный выпот. Низкая амплитуда зубцов, альтернация комплекса QRS. Патогномоничный признак полная электрическая альтернация (P, QRS, T).

И. Декстрокардия. Зубец P отрицателен в I отведении. Комплекс QRS инвертирован в I отведении, R/S < 1 во всех грудных отведениях с уменьшением амплитуды комплекса QRS от V 1 к V 6 . Инвертированный зубец T в I отведении.

К. Дефект межпредсердной перегородки. Признаки увеличения правого предсердия, реже левого; удлинение интервала PQ. RSR" в отведении V 1 ; электрическая ось сердца отклонена вправо при дефекте типа ostium secundum, влево при дефекте типа ostium primum. Инвертированный зубец T в отведениях V 1 , V 2 . Иногда мерцательная аритмия.

Л. Стеноз легочной артерии. Признаки увеличения правого предсердия. Гипертрофия правого желудочка с высоким зубцом R в отведениях V 1 , V 2 ; отклонение электрической оси сердца вправо. Инвертированный зубец T в отведениях V 1 , V 2 .

М. Синдром слабости синусового узла. Синусовая брадикардия, синоатриальная блокада, АВ -блокада, остановка синусового узла, синдром брадикардии-тахикардии, наджелудочковая тахикардия, мерцание/трепетание предсердий, желудочковая тахикардия.

IX. Другие заболевания

А. ХОЗЛ . Признаки увеличения правого предсердия. Отклонение электрической оси сердца вправо, смещение переходной зоны вправо, признаки гипертрофии правого желудочка, низкая амплитуда зубцов; тип ЭКГ S I S II S III . Инверсия зубца T в отведениях V 1 , V 2 . Синусовая тахикардия, АВ -узловой ритм, нарушения проводимости, включая АВ -блокаду, замедление внутрижелудочковой проводимости, блокады ножки пучка Гиса.

Б. ТЭЛА . Синдром S I Q III T III , признаки перегрузки правого желудочка, преходящая полная или неполная блокада правой ножки пучка Гиса, смещение электрической оси сердца вправо. Инверсия зубца T в отведениях V 1 , V 2 ; неспецифические изменения сегмента ST и зубца T. Синусовая тахикардия, иногда предсердные нарушения ритма.

В. Субарахноидальное кровоизлияние и другие поражения ЦНС . Иногда патологический зубец Q. Высокий широкий положительный или глубокий отрицательный зубец T, подъем или депрессия сегмента ST, выраженный зубец U, выраженное удлинение интервала QT. Синусовая брадикардия, синусовая тахикардия, АВ -узловой ритм, желудочковая экстрасистолия, желудочковая тахикардия.

Г. Гипотиреоз. Удлинение интервала PQ. Низкая амплитуда комплекса QRS. Уплощенный зубец T. Синусовая брадикардия.

Д. ХПН . Удлинение сегмента ST (вследствие гипокальциемии), высокие симметричные зубцы T (вследствие гиперкалиемии).

Е. Гипотермия. Удлинение интервала PQ. Зазубрина в конечной части комплекса QRS (зубец Осборна см. ). Удлинение интервала QT, инверсия зубца T. Синусовая брадикардия, мерцательная аритмия, АВ -узловой ритм, желудочковая тахикардия.

ЭКС . Основные типы электрокардиостимуляторов описываются трехбуквенным кодом: первая буква указывает, какая камера сердца стимулируется (A A trium предсердие, V V entricle желудочек, D D ual и предсердие, и желудочек), вторая буква активность какой камеры воспринимается (A, V или D), третья буква обозначает тип реагирования на воспринимаемую активность (I I nhibition блокирование, T T riggering запуск, D D ual и то, и другое). Так, в режиме VVI и стимулирующий, и воспринимающий электроды располагаются в желудочке, а при возникновении спонтанной активности желудочка стимуляция его блокируется. В режиме DDD как в предсердии, так и в желудочке расположены по два электрода (стимулирующий и воспринимающий). Тип реагирования D означает, что при возникновении спонтанной активности предсердия стимуляция его будет блокироваться, и через запрограммированный промежуток времени (AV-интервал) будет выдан стимул на желудочек; при возникновении же спонтанной активности желудочка, напротив, будет блокироваться стимуляция желудочка, а через запрограммированный VA-интервал запустится стимуляция предсердия. Типичные режимы однокамерной ЭКС VVI и AAI. Типичные режимы двухкамерной ЭКС DVI и DDD. Четвертая буква R (R ate-adaptive адаптивный) означает, что кардиостимулятор способен увеличивать частоту стимуляции в ответ на изменение двигательной активности или зависящих от уровня нагрузки физиологических параметров (например, интервала QT, температуры).

А. Общие принципы интерпретации ЭКГ

Оценить характер ритма (собственный ритм с периодическим включением стимулятора или навязанный).

Определить, какая камера (камеры) стимулируется.

Определить, активность какой камеры (камер) воспринимается стимулятором.

Определить запрограммированные интервалы кардиостимулятора (интервалы VA, VV, AV) по артефактам стимуляции предсердий (A) и желудочков (V).

Определить режим ЭКС . Необходимо помнить, что ЭКГ -признаки однокамерной ЭКС не исключают возможности наличия электродов в двух камерах: так, стимулированные сокращения желудочков могут отмечаться как при однокамерной, так и при двухкамерной ЭКС , при которой желудочковая стимуляция следует через определенный интервал после зубца P (режим DDD).

Исключить нарушения навязывания и детекции:

а. нарушения навязывания: имеются артефакты стимуляции, за которыми не следуют комплексы деполяризации соответствующей камеры;

б. нарушения детекции: имеются артефакты стимуляции, которые при нормальной детекции предсердной или желудочковой деполяризации должны быть блокированы.

Б. Отдельные режимы ЭКС

AAI. Если частота собственного ритма становится меньше запрограммированной частоты ЭКС , то запускается предсердная стимуляция с постоянным интервалом AA. При спонтанной деполяризации предсердий (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается. Если по прошествии заданного интервала AA спонтанная деполяризация предсердий не повторяется, запускается предсердная стимуляция.

VVI. При спонтанной деполяризации желудочков (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается. Если по прошествии заданного интервала VV спонтанная деполяризация желудочков не повторяется, запускается желудочковая стимуляция; в противном случае счетчик времени вновь сбрасывается, и весь цикл начинается сначала. В адаптивных VVIR-кардиостимуляторах частота ритма увеличивается с возрастанием уровня физической нагрузки (до заданной верхней границы ЧСС ).

DDD. Если частота собственного ритма становится меньше запрограммированной частоты ЭКС , запускается предсердная (A) и желудочковая (V) стимуляция с заданными интервалами между импульсами A и V (интервал AV) и между импульсом V и последующим импульсом A (интервал VA). При спонтанной или навязанной деполяризации желудочков (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается и начинается отсчет интервала VA. Если в этом интервале возникает спонтанная деполяризация предсердий, то предсердная стимуляция блокируется; в противном случае выдается предсердный импульс. При спонтанной или навязанной деполяризации предсердий (и нормальной ее детекции) счетчик времени кардиостимулятора сбрасывается и начинается отсчет интервала AV. Если в этом интервале возникает спонтанная деполяризация желудочков, то желудочковая стимуляция блокируется; в противном случае выдается желудочковый импульс.

В. Дисфункция кардиостимулятора и аритмии

Нарушение навязывания. За артефактом стимуляции не следует комплекс деполяризации, хотя миокард не находится в стадии рефрактерности. Причины: смещение стимулирующего электрода, перфорация сердца, увеличение порога стимуляции (при инфаркте миокарда, приеме флекаинида , гиперкалиемии), повреждение электрода или нарушение его изоляции, нарушения генерации импульса (после дефибрилляции или вследствие истощения источника питания), а также неправильно заданные параметры ЭКС .

Нарушение детекции. Счетчик времени кардиостимулятора не сбрасывается при возникновении собственной или навязанной деполяризации соответствующей камеры, что приводит к возникновению неправильного ритма (навязанный ритм накладывается на собственный). Причины: низкая амплитуда воспринимаемого сигнала (особенно при желудочковой экстрасистолии), неправильно заданная чувствительность кардиостимулятора, а также причины, перечисленные выше (см. ). Часто бывает достаточно перепрограммировать чувствительность кардиостимулятора.

Сверхчувствительность кардиостимулятора. В ожидаемый момент времени (по прошествии соответствующего интервала) стимуляции не происходит. Зубцы T (зубцы P, миопотенциалы) ошибочно интерпретируются как зубцы R, и счетчик времени кардиостимулятора сбрасывается. При ошибочной детекции зубца T с него начинается отсчет VA-интервала. В этом случае чувствительность или рефрактерный период детекции необходимо перепрограммировать. Можно также установить отсчет интервала VA с зубца T.

Блокирование миопотенциалами. Миопотенциалы, возникающие при движениях рук, могут неверно восприниматься как потенциалы от миокарда и блокировать стимуляцию. В этом случае интервалы между навязанными комплексами становятся разными, а ритм неправильным. Чаще всего подобные нарушения возникают при использовании однополюсных кардиостимуляторов.

Круговая тахикардия. Навязанный ритм с максимальной для кардиостимулятора частотой. Наблюдается в том случае, когда ретроградное возбуждение предсердий после стимуляции желудочков воспринимается предсердным электродом и запускает стимуляцию желудочков. Это характерно для двухкамерной ЭКС с детекцией возбуждения предсердий. В подобных случаях бывает достаточно увеличить рефрактерный период детекции.

Тахикардия, индуцированная предсердной тахикардией. Навязанный ритм с максимальной для кардиостимулятора частотой. Наблюдается в случае, если у больных с двухкамерным кардиостимулятором возникает предсердная тахикардия (например, мерцательная аритмия). Частая деполяризация предсердий воспринимается кардиостимулятором и запускает стимуляцию желудочков. В подобных случаях переходят на режим VVI и устраняют аритмию.

Расшифровка ЭКГ – дело знающего врача. При этом методе функциональной диагностики оценивается:

сердечный ритм — состояние генераторов электрических импульсов и состояние проводящей эти импульсы системы сердца
состояние самой мышцы сердца (миокарда) , наличие или отсутствие ее воспалений, повреждений, утолщений, кислородного голодания, электролитного дисбаланса

Однако, современные пациенты нередко имеют доступ к своим медицинским документам, в частности, к пленкам электрокардиографии, на которых пишутся врачебные заключения. Своим многообразием данные записи могут довести до даже самого уравновешенного, но неосведомленного человека. Ведь зачастую пациенту доподлинно неизвестно, насколько опасно для жизни и здоровья то, что написано на обороте ЭКГ-пленки рукой функционального диагноста, а до приема у терапевта или кардиолога еще несколько дней.

Чтобы снизить накал страстей, сразу предупредим читателей, что ни с одним серьезным диагнозом (инфаркт миокарда, острые нарушения ритма) функциональный диагност пациента из кабинета не выпустит, а, как минимум, отправит его на консультацию к коллеге-специалисту тут же. Об остальных “тайнах Полишинеля” в данной статье. При всех неясных случаях патологических изменений на ЭКГ назначается ЭКГ-контроль, суточное мониторирование (Холтер), ЭХО кардиоскопия (УЗИ сердца) и нагрузочные тесты (тредмил, велоэргометрия).

Цифры и латинские буквы в расшифровке ЭКГ

PQ- (0,12-0,2с) – время атриовентрикулярной проводимости. Чаще всего удлиняется на фоне AV-блокад. Укорачивается при синдромах CLC и WPW.

P – (0,1с) высота 0,25-2,5 мм описывает сокращения предсердий. Может говорить об их гипертрофии.

QRS – (0,06-0,1с) -желудочковый комплекс

QT – (не более 0,45 с) удлиняется при кислородном голодании (ишемии миокарда. инфаркте)и угрозе нарушений ритма.

RR — расстояние между верхушками желудочковых комплексов отражает регулярность сердечных сокращений и дает возможность подсчитать ЧСС.

Расшифровка ЭКГ у детей представлена на рис.3

Варианты описания сердечного ритма

Синусовый ритм

Это самая частая надпись, встречающаяся на ЭКГ. И, если больше ничего не добавлено и указана частота (ЧСС) от 60 до 90 ударов в минуту (например ЧСС 68`) — это самый благополучный вариант, свидетельствующий о том, что сердце работает как часы. Это ритм, задаваемый синусовым узлом (основным водителем ритма, генерирующим элекрические импульсы, заставляющие сердце сокращаться). При этом синусовый ритм предполагает благополучие, как в состоянии этого узла, так и здоровье проводящей системы сердца. Отсутствие же прочих записей отрицает патологические изменения сердечной мышцы и означает, что ЭКГ в норме. Кроме синусового ритма, может быть предсердный, атриовентрикулярный или желудочковый, свидетельствующие о том, что ритм задается клетками именно в этих отделах сердца и считается патологическим.

Синусовая аритмия

Это вариант нормы у молодежи и детей. Это ритм, при котором импульсы выходят из синусового узла, но промежутки между сокращениями сердца разные. Это может быть связано с физиологическими изменениями (дыхательная аритмия, когда сокращения сердца урежаются на выдохе). Примерно 30 % синусовой аритмии требуют наблюдения у кардиолога, так как угрожаемы по развитию более серьезных нарушений ритма. Это аритмии после перенесенной ревматической лихорадки. На фоне миокардита или после него, на фоне инфекционных заболеваний, сердечных пороков и у лиц с отягощенной наследственностью по аритмиям.

Синусовая брадикардия

Это ритмичные сокращения сердца с частотой меньше 50 в минуту. У здоровых брадикардия бывает, например, во сне. Также брадикардии часто проявляется у профессиональных спортсменов. Патологическая брадикардия может свидетельствовать о синдроме слабости синусового узла. При этом брадикардия более выражена (ЧСС от 45 до 35 ударов в минуту в среднем) и наблюдается в любое время суток. Когда брадикардия вызывает паузы в сердечных сокращениях до 3 секунд днем и порядка 5 секунд ночью, приводит к нарушениям снабжения кислородом тканей и проявляется, например, обмороками, показана операция по установлению электростимулятора сердца, который замещает собой синусовый узел, навязывая сердцу нормальный ритм сокращений.

Синусовая тахикардия

ЧСС более 90 в минуту — разделяется на физиологическую и патологическую. У здоровых синусовой тахикардией сопровождается физическая и эмоциональная нагрузка, прием кофе иногда крепкого чая или алкоголя (особенно энергетических напитков). Она кратковременна и после эпизода тахикардии сердечный ритм возвращается к норме за короткий промежуток времени после прекращения нагрузки. При патологической тахикардии сердцебиения беспокоят пациента в покое. Ее причинами становятся подъемы температуры, инфекции, кровопотери, обезвоживание, анемии, . Лечат основное заболевание. Синусовую тахикардию купируют только при инфаркте или остром коронарном синдроме.

Экстарсистолия

Это нарушения ритма, при которых очаги вне синусового ритма дают внеочередные сердечные сокращения, после которых идет удвоенная по длине пауза, называемая компенсаторной. В целом, сердцебиения воспринимаются пациентом как неровные, учащенные или замедленные, иногда хаотичные. Более всего беспокоят провалы в сердечном ритме. Могут возникать в виде толчков, покалываний, чувства страха и пустоты в животе.

Далеко не все экстрасистолы опасны для здоровья. Большинство и них не приводят к существенным расстройствам кровообращения и не угрожают ни жизни, ни здоровью. Они могут быть функциональными (на фоне панических атак, кардионевроза, гормональных сбоев), органическими (при ИБС, сердечных пороках. миокардиодистрофии или кардиопатиях, миокардитах). Также к ним могут приводить интоксикации и операции на сердце. В зависимости от места возникновения, экстрасистолы делятся на предсердные, желудочковые и антриовентрикулярные (возникающие в узле на границе между предсердиями и желудочками).

Единичные экстрасистолы чаще всего редкие (меньше 5 за час). Они, как правило, функциональные и не мешают нормальному кровоснабжению.
Спаренные экстрасистолы по две сопровождают некоторое количество нормальных сокращений. Такое нарушения ритма чаще говорит о патологии и требует дообследования (холтеровского мониторирования).
Аллоритмии — более сложные типы экстрасистолий. Если каждое второе сокращение является экстрасистолой – это бигимения, если каждый третий – тригинемия, каждый четвертый –квадригимения.

Принято желудочковые экстрасистолы делить на пять классов (по Лауну). Они оцениваются при суточном мониторировании ЭКГ, так как показатели обычной ЭКГ за несколько минут может ничего и не показать.

1 класс — одиночные редкие экстрасистолы с частотой до 60 за час, исходящие из одного очага (монотопные)
2 – частые монотопные более 5 в минуту
3 – частые полиморфные (разной формы) политопные (из разных очагов)
4а – парные, 4б – групповые (тригимении), эпизоды пароксизмальной тахикардии
5 – ранние экстрасистолы

Чем выше класс, тем серьезнее нарушения, хотя на сегодня даже 3 и 4 классы не всегда требуют медикаментозного лечения. В целом, если желудочковых экстрасистол меньше 200 за сутки, их стоит отнести к функциональным и не беспокоиться по их поводу. При более частых показаны ЭХО КС, иногда – МРТ сердца. Лечат не экстрасистолию, а заболевание, которое приводит к ней.

Пароксизмальная тахикардия

Вообще пароксизм – это приступ. Приступоообразное учащение ритма может продолжаться от нескольких минут до нескольких дней. При этом промежутки между сердечными сокращениями будут одинаковыми, а ритм увеличится свыше 100 за минуту (в среднем от 120 до 250). Различают наджелудочковую и желудочковую формы тахикардии. В основе этой патологии – ненормальная циркуляция электрического импульса в проводящей системе сердца. Такая патология подлежит лечению. Из домашних способов устранения приступа:

задержка дыхания
усиленный принудительный кашель
погружение лица в холодную воду

WPW- синдром

Синдром Вольфа-Паркинсона-Уайта – разновидность пароксизмальной наджелудочковой тахикардии. Назван по именам авторов, описавших его. В основе появления тахикардии – наличие между предсердиями и желудочками дополнительного нервного пучка, по которому проходит более быстрый импульс, чем от основного водителя ритма.

В результате возникает внеочередное сокращение сердечной мышцы. Синдром требует консервативного или хирургического лечения (при неэффективности или непереносимости антиаритмических таблеток, при эпизодах фибрилляции предсердий, при сопутствующих сердечных пороках).

CLC – синдром (Клерка-Леви-Кристеско)

похож по механизму на WPW и характеризуется более ранним по сравнению с нормой возбуждением желудочков за счет дополнительного пучка, по которому идет нервный импульс. Синдром врожденный проявляется приступами учащенных сердцебиений.

Мерцательная аритмия

Она может быть в виде приступа или постоянной формы. Она проявляется в виде трепетания или мерцания предсердий.

Мерцания предсердий

Фибрилляция предсердий

При мерцании сердце сокращается совершенно нерегулярно (промежутки между сокращениями самой разной продолжительности). Это объясняется тем, что ритм задает не синусовый узел, а другие клетки предсердий.

Получается частота от 350 до 700 ударов за минуту. Полноценного сокращения предсердий просто нет, сокращающиеся мышечные волокна не дают эффективного заполнения кровью желудочков.

В результате ухудшается выброс сердцем крови и от кислородного голодания страдают органы и ткани. Другое название мерцания предсердий – фибрилляция предсердий. Далеко не все предсердные сокращения достигают желудочков сердца, поэтому частота сердечных сокращений (и пульс) будут либо ниже нормы (брадисистолия с частотой меньше 60), либо в норме (нормосистолия от 60 до 90), либо выше нормы (тахисистолия больше 90 ударов в минуту).

Приступ мерцательной аритмии сложно пропустить.

Обычно он начинается с сильного толчка сердца.
Развивается как череда абсолютно неритмичных сердцебиений с большой или нормальной частотой.
Состояние сопровождают слабость, потливость, головокружение.
Очень выражен страх смерти.
Может быть одышка, общее возбуждение.
Иногда наблюдается .
Заканчивается приступ нормализацией ритма и позывами на мочеиспускание, при котором отходит большое количество мочи.

Для купирования приступа пользуются рефлекторными способами, препаратами в виде таблеток или инъекций или прибегают к кардиоверсии (стимуляции сердца электрическим дефибриллятором). Если приступ мерцательной аритмии не устранен в течение двух суток, возрастают риски тромботических осложнений (тромбэмболии легочной артерии, инсульта).

При постоянной форме мерцания сердцебиения (когда ритм не восстанавливается ни на фоне препаратов, ни на фоне электростимуляции сердца) становятся более привычным спутником пациентов и ощущаются только при тахисистолии (учащенных неритмичных сердцебиениях). Основная задача при обнаружении на ЭКГ признаков тахисистолии постоянной формы фибрилляции предсердий – это урежение ритма до нормосистолии без попыток сделать его ритмичным.

Примеры записей на ЭКГ-пленках:

фибрилляция предсердий, тахисистолический вариант, ЧСС 160 в ‘.
Фибрилляция предсердий, нормосистолический вариант, ЧСС 64 в ‘.

Мерцательная аритмия может развиваться в программе ишемической болезни сердца, на фоне тиреотоксикоза, органических пороков сердца, при сахарном диабете, синдроме слабости синусового узла, при интоксикациях (чаще всего алкоголем).

Трепетание предсердий

Это частые (более 200 за минуту) регулярные сокращения предсердий и такие же регулярные, но более редкие сокращения желудочков. В целом трепетание чаще встречается в острой форме и переносится лучше, чем мерцание, так как при этом расстройства кровообращения выражены меньше. Трепетание развивается при:

органических заболеваниях сердца (кардиомиопатиях, сердечной недостаточности)
после операций на сердце
на фоне обструктивных болезней легких
у здоровых оно не встречается практически никогда

Клинически трепетание проявляется учащенным ритмичным сердцебиением и пульсом, набуханием шейных вен, одышкой, потливостью и слабостью.

Нарушения проводимости

В норме образовавшись в синусовом узле, электрическое возбуждение идет по проводящей системе, испытывая физиологическую задержку в доли секунды в атриовентрикулярном узле. На своем пути импульс стимулирует к сокращению предсердия и желудочки, которые перекачивают кровь. Если на каком-то из участков проводящей системы импульс задерживается дольше положенного времени, то и возбуждение к нижележащим отделам придет позже, а, значит, нарушится нормальная насосная работа сердечной мышцы. Нарушения проводимости носят название блокад. Они могут возникать, как функциональные нарушения, но чаще являются результатами лекарственных или алкогольных интоксикаций и органических заболеваний сердца. В зависимости от уровня, на котором они возникают, различают несколько их типов.

Синоатриальная блокада

Когда затруднен выход импульса из синусового узла. По сути, это приводит к синдрому слабости синусового узла, урежению сокращений до выраженной брадикардии, нарушениям кровоснабжения периферии, одышке, слабости, головокружениям и потерям сознания. Вторая степень этой блокады носит название синдрома Самойлова-Венкебаха.

Атриовентриуклярная блокада (AV- блокада)

Это задержка возбуждения в атриовентрикулярном узле долее положенных 0,09 секунды. Различают три степени этого типа блокад. Чем выше степень, тем реже сокращаются желудочки, тем тяжелее расстройства кровообращения.

При первой задержка позволяет каждому сокращению предсердий сохранять адекватное число сокращений желудочков.
Вторая степень оставляет часть сокращений предсердий без сокращений желудочков. Ее описывают в зависимости от удлинения интервала PQ и выпадения желудочковых комплексов, как Мобитц 1, 2 или 3.
Третья степень называется еще полной поперечной блокадой. Предсердия и желудочки начинают сокращаться без взаимосвязи.

При этом желудочки не останавливаются, потому что подчиняются водителям ритма из нижележащих отделов сердца. Если первая степень блокады может никак не проявляться и выявляться только при ЭКГ, то вторая уже характеризуется ощущениями периодической остановки сердца, слабостью, утомляемостью. При полных блокадах к проявлениям добавляются мозговые симптомы (головокружения, мушки в глазах). Могут развиваться приступы Морганьи-Эдамса-Стокса (при ускользании желудочков от всех водителей ритма) с потерей сознания и даже судорогами.

Нарушение проводимости внутри желудочков

В желудочках к мышечным клеткам электрический сигнал распространяется по таким элементам проводящей системы, как ствол пучка Гиса, его ножки (левая и правая) и ветви ножек. Блокады могут возникать и на любом из этих уровней, что также отражается на ЭКГ. При этом вместо того, чтобы охватываться возбуждением одновременно, один из желудочков запаздывает, так как сигнал к нему идет в обход заблокированного участка.

Помимо места возникновения различают полную или неполную блокаду, а также постоянную и непостоянную. Причины внутрижелудочковых блокад аналогичны другим нарушениям проводимости (ИБС, мио-и эндокардиты, кардиомиопатии, пороки сердца, артериальная гипертензия, фиброз, опухоли сердца). Также влияют прием антиартимических препаратов, увеличение калия в плазме крови, ацидоз, кислородное голодание.

Наиболее частой считается блокада передневерхней ветви левой ножки пучка Гиса (БПВЛНПГ).
На втором месте – блокада правой ножки (БПНПГ). Данная блокада обычно не сопровождается заболеваниями сердца.
Блокада левой ножки пучка Гиса более характерна для поражений миокарда. При этом полная блокада (ПБПНПГ) хуже, чем неполная (НБЛНПГ). Ее иногда приходится отличать от синдрома WPW.
Блокада задненижней ветви левой ножки пучка Гиса может быть у лиц с узкой и вытянутой или деформированной грудной клеткой. Из патологических состояний она более характерна для перегрузок правого желудочка (при ТЭЛА или пороках сердца).

Клиника собственно блокад на уровнях пучка Гиса не выражена. На первое место выходит картина основной кардиальной патологии.

Синдром Бейли – двухпучковая блокада (правой ножки и задней ветви левой ножки пучка Гиса).

Гипертрофия миокарда

При хронических перегрузках (давлением, объемом) сердечная мышца в отдельных участках начинает утолщаться, а камеры сердца растягиваться. На ЭКГ подобные изменения обычно описываются, как гипертрофия.

(ГЛЖ) – типична для артериальной гипертензии, кардиомиопатии, ряда сердечных пороков. Но и в норме у спортсменов, тучных пациентов и лиц, занятых тяжелым физическим трудом, могут встречаться признаки ГЛЖ.
Гипертрофия правого желудочка – несомненный признак повышения давления в системе легочного кровотока. Хроническое легочное сердце, обструктивные болезни легких, кардиальные пороки (стеноз легочного ствола, тетрада Фалло, дефект межжелудочковой перегородки) ведут к ГПЖ.
Гипертрофия левого предсердия (ГЛП ) – при митральном и аортальном стенозе или недостаточности, гипертонической болезни, кардиомиопатии, после .
Гипертрофия правого предсердия (ГПП) – при легочном сердце, пороках трикуспидального клапана, деформациях грудной клетки, легочные патологии и ТЭЛА.
Косвенные признаки гипертрофий желудочков - это отклонение электрической оси сердца (ЭOC) вправо или влево. Левый тип ЭОС – это отклонение ее влево, то есть ГЛЖ, правый – ГПЖ.
Систолическая перегрузка – это также свидетельство гипертрофии отделов сердца. Реже это свидетельство ишемии (при наличии стенокардитических болей).

Изменения сократительной способности миокарда и его питания

Синдром ранней реполяризации желудочков

Чаще всего- вариант нормы, особенно для спортсменов и лиц с врожденно высокой массой тела. Иногда связан с гипертрофией миокарда. Относится к особенностям прохождения электролитов (калия) через мембраны кардиоцитов и особенностей белков, из которых строятся мембраны. Считается фактором риска по внезапной остановке сердца, но клиники не дает и чаще всего остается без последствий.

Умеренные или выраженные диффузные изменения в миокарде

Это свидетельство нарушения питания миокарда в результате дистрофии, воспаления () или . Также обратимые диффузные изменения сопровождают нарушения водно-электролитного баланса (при рвоте или поносе), приме лекарств (мочегонных), тяжелые физические нагрузки.

Неспецифические изменения ST

Это признак ухудшения питания миокарда без выраженного кислородного голодания, например, при нарушении и баланса электролитов или на фоне дисгормональных состояний.

Острая ишемия, ишемические изменения, изменения по зубцу T, депрессия ST, низкие T

Так описываются обратимые изменения связанные с кислородным голоданием миокарда (ишемией). Это может быть как стабильная стенокардия, так и нестабильная, острый коронарный синдром. Помимо наличия самих изменений описывают и их расположение (например, субэндокардиальная ишемия). Отличительная особенность подобных изменений – их обратимость. В любом случае такие изменения требуют сравнения данной ЭКГ со старыми пленками, а при подозрении на инфаркт проведения тропониновых экспресс-тестов на повреждение миокарда или коронарографии. В зависимости от варианта ишемической болезни сердца выбирается противоишемическое лечение.

Развившийся инфаркт

Его, как правило, описывается:

по стадиям : острейшая (до 3 суток), острая (до 3 недель), подострая (до 3 месяцев), рубцовая (всю жизнь после инфаркта)
по объемам : трансмуральный (крупноочаговый), субэндокардиальный (мелкоочаговый)
по расположению инфаркты : бывают передними и переднее-перегородочными, базальными, боковыми, нижними (заднедиафрагмальными), циркулярными верхушечными, заднебазальными и правожелудочковыми.

В любом случае инфаркт – это повод для незамедлительной госпитализации.

Все многообразие синдромов и специфических изменений на ЭКГ, разность показателей для взрослых и детей, обилие причин, приводящих к однотипным изменениям ЭКГ, не позволяют неспециалисту трактовать даже готовое заключение функционального диагноста. Гораздо разумнее, имея на руках результат ЭКГ, своевременно посетить кардиолога и получить грамотные рекомендации по дальнейшей диагностике или лечению своей проблемы, существенно снизив риски неотложных кардиологических состояний.

Einthoven предложил определять угол между горизонтальной линией (параллельной оси I отведения), проведенной через центр треугольника, и электрической осью - угол a для описания расположения Aqrs во фронтальной плоскости. Левый конец горизонтальной линии (положительный полюс оси I отведения) он обозначил 00, правый конец ± 180°. Нижний конец перпендикуляра, пересекающего в центре горизонтальную линию, он обозначал +90°, верхний -90°. Теперь простым транспортиром, положенным по горизонтальной оси, можно определить угол а. В приведенном нами примере угол a=+40°.

Этим же методом можно определить положение электрической оси (среднего вектора) реполяризации желудочков (AT) - угол а. и электрической оси возбуждения предсердий (Ар) - угол а во фронтальной плоскости.

Положение электрической оси можно определить по схеме Дьеда. Предварительно вычисляют алгебраическую сумму амплитуды зубцов I и III отведениях в миллиметрах. Затем полученные величины откладывают на соответствующие стороны схемы. Пересечения сетки с радиальными линиями указывают на величину угла а.

Для этой цели применяют также таблицы Р. Я. Письменного и другие.

Принято считать нормальным положение электрической оси в сегменте от +30° до +69°. Расположение электрической оси в сегменте от 0° до +29° считается горизонтальным. Если электрическая ось расположена левее 0° (в квадранте -1°-90°), говорят об отклонении ее влево. Расположение электрической оси в сегменте от +70° до + 90° считается вертикальным. Говорят об отклонении электрической оси вправо при ее расположении правее +90° (в правой половине системы координат).

Нормальная ЭКГ отражает характерную для синусового ритма правильную последовательность возбуждения отделов сердца, нормальную ориентацию векторов ЭДС их возбуждения и поэтому стандартное взаимоотношение направления и амплитуды зубцов в различных отведениях. а также нормальную продолжительность интервалов между циклами и внутри циклов.

На рисунке представлена ЭКГ здоровой женщины Г. 32 лет. Ритм синусовый правильный, частота сердечных сокращений 62 в 1 мин. (R - R = 0,95 сек.). Р - Q = 0,13сек. Р = 0,10 сек. QRS = 0,07 сек. Q - Т = 0,38екс. RII>R>RIII. Во фронтальной плоскости расположение AQRS=+52°. АТ=+39°. QRS - Т = 13°. АР=+50. Амплитуда зубца Р=1,5 мм. РII>РI>РIII. Зубец Р двухфазный, первая (положительная) фаза больше второй (отрицательной).

Комплекс QRS I, II, aVL типа qRs . QRSIII типа R, q, „ aVL и SI, II малы. R,u слегка зазубрен на нисходящем колене. Комплекс QRSV1-V3 типа RS(rS). QRSV4_v6 типа qRs. SV2=18 мм > SV3 > SV5, зубец rv1RV5>RV6. Переходная зона QRS - между отведениями V2 и V3. Сегмент RS - TV1-V3 смещен вверх от изоэлектрической линии на 1 - 2 мм. Сегмент RS - Т в других отведениях на уровне изоэлектрической линии. Зубец ТII>ТI>ТIII. Зубец TV1 отрицательный, TV2 положительный. TV2TV4>TV5>TV6.

Нормальная электрокардиограмма

Электрокардиограмма в норме вне зависимости от системы отведений состоит из трех направленных вверх (положительных) зубцов P, R и T, двух направленных вниз (отрицательных) зубцов и Q и S и непостоянного, направленного вверх зубца U.

Кроме того, на ЭКГ различают интервалы P-Q, S-T, T-P, R-R и два комплекса - QRS и QRST (рис. 10).

Рис. 10. Зубцы и интервалы нормальной ЭКГ

Зубец P отражает деполяризацию предсердий. Первая половина зубца Р соответствует возбуждению правого предсердия, вторая половина - возбуждению левого предсердия.

Интервал P-Q соответствует периоду от начала возбуждения предсердий до начала возбуждения желудочков. Измерение интервала P-Q производят от начала зубца P до начала зубца Q, при отсутствии зубца Q — до начала зубца R. Он включает продолжительность возбуждения предсердий (собственно зубец P) и продолжительность распространения возбуждения в основном по атриовентрикуллрному узлу, где происходит физиологическая задержка проведения импульса (отрезок от конца зубца P до начал зубца Q). Во время прохождения импульса по специфически проводящей системе возникает столь малая разность потенциалов, что никаких ее отражений на ЭКГ, отведенной от поверхности тела, обнаружить не удается. Интервал P-Q располагается на изоэлектрической линии, его продолжительность составляет 0,12- 0,18 с.

Комплекс QRS отражает деполяризацию желудочков. Продолжительность (ширина) комплекса QRS характеризует внутрижелудочковую проводимость, которая в пределах нормы варьирует в зависимости от ритма сердца (при тахикардии уменьшается, при брадикардии - увеличивается). Продолжительность комплекс QRS равна 0,06-0,09 с.

Зубец Q соответствует возбуждению межжелудочковой перегородки. В норме в правых грудных отведениях он отсутствует. Глубокий зубец Q в III отведении появляется при высоком стоянии диафрагмы, исчезая или уменьшаясь при глубоком вдохе. Продолжительность зубца Q не превышает 0,03 с, его амплитуда составляет не более 1/4 зубца R.

Зубец R характеризует возбуждение основной массы миокарда желудочков, зубец S - возбуждение задневерхних отделов желудочков и межжелудочковой перегородки. Увеличение высоты зубца R соответствует нарастанию потенциала в пределах электрода. В момент, когда весь миокард, прилегающий к электроду, деполяризуется, исчезает разность потенциалов и зубец R достигает изоэлектрической линии или переходит в зубец S, расположенный ниже нее (внутреннее отклонение, или внутренняя дефлексия). В однополюсных отведениях отрезок комплекса QRS от начала возбуждения (начала зубца Q, а при его отсутствии - начала зубца R) до вершины зубца R отражает истинное возбуждение миокарда в данной точке. Длительность этого отрезка называется временем внутреннего отклонения. Это время зависит от скорости распространения возбуждения и толщины миокарда. В норме оно составляет для правого желудочка 0,015-0,035 с, для левого желудочка - 0,035-0,045 с. Запаздывание времени внутреннего отклонения используется для диагностики гипертрофия миокарда, блокады ножек и ее локализации.

При описании комплекса QRS помимо амплитуды составляющих его зубцов (мм) и длительности (с) приводят их буквенное обозначение. При этом малые зубцы обозначают строчными буквами, большие прописными (рис. 11).

Рис. 11. Наиболее часто встречающиеся формы комплекса и их буквенное обозначение

Интервал S-Т соответствует периоду полной деполяризации когда разность потенциалов отсутствует, и поэтому находится на изоэлектрической линии. Вариантом нормы может быть смещение интервала в стандартных отведениях на 0,5-1 мм. Продолжительность интервала S-T широко изменяется в зависимости от частоты сердечных сокращений.

Зубец T является конечной частью желудочкового комплекса и соответствует фазе реполяризации желудочков. Он направлен вверх, имеет пологое восходящее колено, закругленную верхушку и более крутое нисходящее колено, т. е. асимметричен. Продолжительность зубца Т широко варьирует, составляя в среднем 0,12-0,16 с.

Комплекс QRST (интервал Q-T) по времени соответствует периоду от начала деполяризации до окончания реполяризации желудочков и отражает их электрическую систолу.

Вычисление интервала Q-T можно производить с помощью специальных таблиц. Продолжительность комплекса QRST в норме почти совпадает с длительностью механической систолы.

Для характеристики электрической систолы сердца используется систолический показатель СП - выраженное в процентах отношение длительности электрической систолы Q-T к длительности сердечного цикла R-R:

Увеличение систолического показателя более чем на 5% сверх нормы может быть одним из признаков неполноценной функции сердечной мышцы.

Зубец U возникает через 0,04 с после зубца T. Он мал, при обычном усилении определяется не на всех ЭКГ и преимущественно в отведениях V2-V4. Генезис этого зубца неясен. Возможно, он является отражением следового потенциала в фазу повышенной возбудимости миокарда после систолы. Максимальная амплитуда зубца U в норме составляет 2,5 мм, продолжительность - 0,3 с.

Прочитано 1181 раз

Что рисует ЭКГ

Обычное электрокардиографическое исследование включает регистрацию ЭДС в 12 отведениях:

стандартные отведения (I, II, III);
усиленные отведения (aVR, aVL, aVF);
грудные отведения (V1..V6).

В каждом отведении регистрирует не менее 4 комплексов (полных циклов) ЭКГ. В России принят стандарт скорости движения ленты 50 мм/с (за рубежом — 25 мм/с). При скорости движения ленты 50 мм/с каждая маленькая клеточка, расположенная между соседними вертикальными линиями (расстояние 1 мм), соответствует интервалу 0,02 с. Каждая пятая вертикальная линия на электрокардиографической ленте является более толстой. Постоянная скорость движения ленты и миллиметровая сетка на бумаге позволяют измерять продолжительность зубцов и интервалов ЭКГ и амплитуду этих зубцов.

В связи с тем, что полярность оси отведения aVR противоположна полярности осей стандартных отведений, ЭДС сердца проецируется на отрицательную часть оси этого отведения. Поэтому, в норме в отведении aVR зубцы P и T отрицательные, а комплекс QRS имеет вид QS (реже rS).

Время активации левого и правого желудочков — период от начала возбуждения желудочков до охвата возбуждением максимального количества их мышечных волокон. Это интервал времени от начала комплекса QRS (от начала зубца Q или R), до перпендикуляра, опущенного из вершины зубца R на изолинию. Время активации левого желудочка определяют в левых грудных отведениях V5, V6 (норма — не более 0,04 с, или 2 клеточки). Время активации правого желудочка определяют в грудных отведениях V1, V2 (норма — не более 0,03 с, или полторы клеточки).

Зубцы ЭКГ обозначают латинскими буквами. Если амплитуда зубца составляет больше 5 мм — такой зубец обозначается заглавной буквой; если меньше 5 мм — строчной. Как видно из рисунка нормальная кардиограмма состоит из следующих участков:

зубец P — предсердный комплекс;
интервал PQ — время прохождения возбуждения по предсердиям до миокарда желудочков;
комплекс QRS — желудочковый комплекс;
зубец q — возбуждение левой половины межжелудочковой перегородки;
зубец R — основной зубец ЭКГ, обусловлен возбуждением желудочков;
зубец s — конечное возбуждение основания левого желудочка (непостоянный зубец ЭКГ);
сегмент ST — соответствует периоду сердечного цикла, когда оба желудочка охвачены возбуждением;
зубец T — регистрируется во время реполяризации желудочков;
интервал QT — электрическая систола желудочков;
зубец u — клиническое происхождение этого зубца точно неизвестно (регистрируется не всегда);
сегмент TP — диастола желудочков и предсердий.
