Как поставить спутниковую антенну. Как настроить спутниковую антенну самому

Кронштейны нужно выбирать по длине так, чтобы развороту антенны в нужном направлении не мешала стена, к которой она крепится.

Кабель

При установке антенны, на кабель необходимо обратить особое внимание, т. к. ему предстоит пролежать или провисеть всю свою "жизнь" на улице. Мы рекомендуем телевизионный кабель FinMark F-660BV . У кабеля плохого качества эта "жизнь" может оказаться неожиданно короткой. Не стоит экономить на кабеле, т. к. из-за плохого кабеля может пострадать в лучшем случае diseqc-переключатель, в худшем - конверторы и ресивер. При укладке кабель не должен переламываться или перегибаться под острым углом. На данный момент существует масса специального крепежа кабеля к различным поверхностям, что делает монтаж значительно проще и практичнее. Все соединения кабеля должны быть в легкодоступном месте. Хороший продавец всегда посоветует вам подходящий кабель.

Спутниковый ресивер

К выбору цифрового спутникового ресивера необходимо подойти наиболее ответственно. От него зависит ваше удовольствие, с которым вы будете просматривать любимые каналы. На данный момент существует огромный выбор производителей и моделей ресиверов, но все равно можно дать несколько рекомендаций.
В первую очередь ресивер должен поддерживать формат вещания выбранных вами каналов. Ресиверы-SD стандарта DVB-S могут принимать каналы только в формате mpeg-2. Ресиверы-HD стандарта DVB-S2 принимают каналы в форматах mpeg-2, mpeg-4, HD и 3D.
Стоит определиться будет ли вам необходимо подключить интернет к ресиверу для обновления программного обеспечения, просмотра интернет-сервисов (например u-tube) или для получения ключей к некоторым каналам. Для этих целей в некоторых ресиверах предусмотрен LAN-вход.
Обратите внимание на наличие необходимых выходов для подключения вашего телевизора. Если у вас плоскопанельный телевизор, для лучшей картинки и звука стоит подключить его к ресиверу цифровым кабелем HDMI , естественно в ресивере также должен присутствовать такой разъём.
Если вы неплохо разбираетесь в компьютере, советуем покупать ресивер на открытой операционной системе Linux. Это даст вам возможность подключаться к вашему ресиверу с компьютера, устанавливать в тюнер различные плагины, которые достаточно сильно расширяют его функционал. Наличие разъема USB позволит записывать и воспроизводить понравившиеся передачи, а также производить запись программ по таймеру.
Очень полезной является функция (Time-shift) в некоторых ресиверах, которая позволяет остановить на паузу просматриваемую передачу и через некоторое время возобновить ее просмотр, не пропустив ни одного важного момента.
Некоторые ресиверы имеют возможность подключения к беспроводной сети интернет через USB порт с помощью WI-FI адаптера (в некоторые модели WI-FI уже встроен).
Многие ресиверы помимо записи являются достойными мультимедийными центрами, позволяющими просматривать видео разных форматов (avi, mpeg4, mkv…). Наличие цифрового аудио выхода spdif даст возможность подключить тюнер к звуковой системе, что позволит насладиться не только качественной картинкой, но и чистым цифровым звучанием.
Не спешите покупать новые, только появившиеся модели ресиверов. Почитайте на форумах положительные и отрицательные отзывы о понравившемся тюнере. Узнайте, как часто обновляется программное обеспечение и прошивки для данного ресивера. Попытайтесь узнать, как долго существует фирма-производитель ресивера и как долго она собирается выпускать и поддерживать данную модель.
Специалисты в нашем магазине всегда помогут вам подобрать ресивер наиболее подходящий вашим желаниям.

Выбор места установки антенн

На следующем этапе необходимо определиться с местом установки антенн. Желательно устанавливать антенны в легкодоступном для вас месте. Это даст возможность точно их настроить, а, в дальнейшем, будет легко обслуживать в случае непредвиденных обстоятельств (замена конверторов, diseqc-переключателей и т. п.). Также со временем у вас может возникнуть желание подключить к антеннам дополнительные телевизоры - потребуется замена одинарных конверторов (single) на двойные (twin) , 4-выходные (quadro) , или 8-выходные (octo) , а также добавление необходимого количества diseqc-переключателей и прокладки дополнительных кабелей от антенн до телевизоров. Если у вас нет возможности установить антенны в легкодоступном месте (например, на крыше многоэтажки, или на нижних этажах с лестницы), можно установить антенны на стене дома возле окна, если окна "смотрят" в направлении выбранных спутников. При этом боковые конверторы антенны желательно настроить относительно центрального конвертора предварительно в легкодоступном месте. При установке с окна нужно будет настроить только антенну на центральный спутник, боковые конверторы у вас уже будут настроены. Так как антенн сейчас установлено достаточное количество, то чтобы узнать в какую сторону направлять ваши антенны, проще всего посмотреть, в какую сторону они направлены на соседних домах. Если такой возможности нет, тоже не беда, есть замечательный сервис направление спутниковой антенны на карте . Вам всего лишь потребуется ввести страну, город, улицу, дом и выбрать интересующий спутник. В случае с антенной на Astra 4A (Sirius), HotBird, Amos, первоначально антенна будет настраиваться центральным конвертором на спутник Astra (он же Sirius). Вы увидите свой дом на карте и направление установки антенны на выбранный спутник. Если же под рукой нет интернета, постарайтесь определить южное направление любым другим известным вам способом (например, для Украины солнце светит с южного направления примерно в 14 часов, или найдите любой компас). Если вы собрались установить более одной антенны, следует учесть, что располагаться они должны по возможности не далеко друг от друга, т.к. дополнительные антенны придется подсоединять кабелем к diseqc-переключателю на основной антенне. Также следует учесть, что деревья и постройки, находящиеся в направлении к спутнику, могут оказаться преградой, и вы не сможете из-за них "словить" сигнал.

Сборка спутниковой антенны

Если месторасположение определено, пора приступать к сборке антенн. Если установка антенн будут осуществляться на крыше многоэтажки, стоит продумать, где производить сборку антенны - в квартире или на крыше, т. к. собранная антенна может оказаться больше проема выхода на крышу. Если антенна в собранном состоянии не «пролазит» через вход на крышу, а собрать ее на крыше крайне затруднительно, собранную антенну можно поднять на крышу веревкой по наружи.

На следующей странице вы найдете описание и подробную инструкцию по сборке спутниковой антенны харьковского завода "Вариант."

Крайне важно понимать, что все высотные работы очень опасны и необходимо соблюдать все возможные меры предосторожности и, обязательно, хорошо страховаться.

Какие инструменты понадобятся для сборки и установки антенн:

• ", this, event, "500px");">Рожковый ключ на 13мм
• ", this, event, "500px");">2 рожковых ключа на 10мм
• ", this, event, "500px");">Крестовая отвертка
• ", this, event, "500px");">Плоскогубцы с кусачками
• ", this, event, "500px");">Острый нож
• ", this, event, "400px");">Перфоратор с буром

Установка кронштейнов на стену

В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.

В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.

Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.

Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.

Вставляем дюбели в полученные отверстия и забиваем их молотком.

Прикручиваем кронштейн к стене. Проверьте надежность крепления кронштейнов, приложив к ним некоторое усилие, нужно учитывать, что антенны имеют хорошую парусность и кронштейны постоянно испытывают вибрацию. Естественно, после хорошего ветра антенна должна остаться в первоначальном положении.

Настройка антенн и конверторов на спутники

Рассмотрим настройку антенны на 3 спутника (Amos, Sirius, HotBird). Сперва нужно настроить антенну на спутник Sirius (Astra). Для этого подсоедините один конец кабеля к центральному конвертору, а другой - ко входу ресивера (LNB in).

Все манипуляции с разъемами должны осуществляться при выключенном ресивере.

Ресивер нужно подключить к телевизору, нажать на пульте ресивера кнопку “OK”, перейти на спутник Sirius, выбрать рабочий канал, например «Рада» или «2+2», снова нажать кнопку “OK” для перехода на выбранный канал.

В правом нижнем углу под окном просмотра появится информация о канале и две шкалы: первая показывает уровень сигнала, а вторая его качество. Антенны настраиваются по нижней шкале «качество». Медленно вращайте антенну в горизонтальном и вертикальном положениях, пока не появится сигнал на шкале. Теперь двигайте антенну буквально по миллиметру, пытаясь добиться более сильного сигнала. Далее, затягивая гайки, необходимо добиться максимально возможного сигнала. Проворачивая конвертор вокруг своей оси, можно еще поднять сигнал (подробнее о поляризации написано на странице ). Не пытайтесь поймать 100%-сигнал, это нереально. Нажмите кнопку “Exit” и посмотрите сигнал на других каналах этого спутника. Каналы с одного спутника могут иметь разное качество сигнала - это нормальное явление. Для настройки на спутник , выключаем ресивер, выкручиваем кабель из среднего конвертора, подсоединяем его к конвертору справа (он же самый верхний),

и включаем ресивер по предыдущему примеру на рабочий канал спутника Amos, например «1+1» или «Новый канал». Регулировочными болтами мультифида, и проворачиванием конвертора вокруг своей оси, добиваемся максимального сигнала с данного спутника.

Аналогичным образом подключаемся к левому, самому нижнему конвертору, и настраиваем спутник (каналы «1TVRUS» (ОРТ), «РТР»).

Подключение diseqc-переключателя к антеннам и ресиверу

Подсоединяем кабели от конверторов к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника HodBird вы подключили к первому порту, Sirius - ко второму, Amos - к третьему. Далее подключаем один конец кабеля к дисеку в порт “Reseiver”, а другой - в гнездо тюнера "LNB IN" и включаем ресивер. В ресивере заходим в menu, установки антенны (инсталляция), в верхней строке в выпадающем списке выбираем спутник, например Amos, и в строке “diseqc” выбираем соответствующий порт (в данном примере 3/4, где 3 - это номер порта переключателя, 4 - означает, что наш переключатель имеет всего 4 порта).

В некоторых ресиверах нумерация diseqc не цифровая, а буквенная по английскому алфавиту, например, LNB «A», LNB «B», LNB «C» и т.д. Таким же образом "подвязываем" остальные спутники. Выходим из меню кнопкой пульта "EXIT", соглашаемся с предложением сохранить настройки. При правильном подключении, каналы со всех настроенных спутников должны показывать. Вторая антенна настраивается так же, как первая и подключается к оставшемуся порту переключателя diseqc.

Следует напомнить, что все подключения производятся при выключенном из электросети ресивере.

Прокладка, подсоединение телевизионного кабеля

Как мы уже оговаривали, кабель не должен переламываться и перегибаться под острыми углами на всей его протяженности. Если вы заводите кабель в комнату снаружи, отверстие под кабель следует сверлить под наклоном, чтобы вода снаружи не затекала в отверстие внутрь.

Если кабель спускается с крыши, укрепите его так, чтобы свисая с угла крыши, он нигде не перетирался под воздействием ветра, снега и т. д.

Снаружи кабель подключается к diseqc-переключателю в порт «reseiver», внутри - к входу в ресивер «lnb in».

В конечном итоге, если все подключено правильно и кабель не поврежден, вы наконец-то можете насладиться качественным изображением, обильным количеством каналов и прекрасным звуком.

Удачи вам. Смело беритесь за дело, и все у вас получится.

При возникновении вопросов, пишите в комментарии. Мы с удовольствием постараемся ответить на каждый.

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

Без них, при наличии нескольких головок, у вас получится вот такая елка.

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

• с линейной поляризацией (вертикальной и горизонтальной)

• с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа - линейный.

Еще у них может быть разное количество выходов:

Сам конвертер состоит из трех основных элементов:

• облучатель

• волновод

• электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

• во-первых, у вас будет плохая соосность отверстий

• во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта - наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала - или вот .

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки. Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному. В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

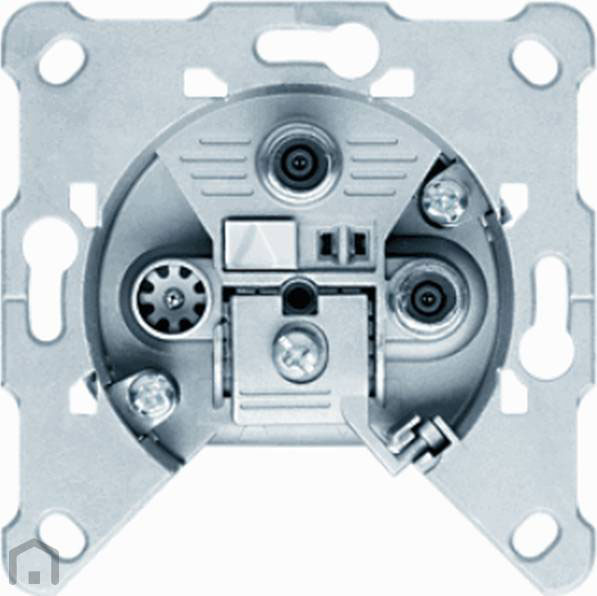

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант - пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Каждый человек предпочтёт смотреть, помимо каналов центрального телевещания, ещё 20-30 тематических телеканалов в высоком разрешении. Что для этого нужно? Выбрать одного из российских операторов спутникового вещания, приобрести комплект оборудования и настроить его.

В большинстве случаев настройка и установка оборудования включается в пакет покупки, поэтому после приобретения «тарелки» приходят монтажники, выполняющие необходимые работы. Однако с этой задачей вполне можно справиться самостоятельно, и мы расскажем, как это сделать.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

Офсетные.

Прямофокусные.

Разница между моделями заключается в принципе работы.

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутниковая «тарелка» состоит из следующих элементов:

Кронштейна крепления.

Зеркала отражателя.

Облучателя со съёмным кожухом, защищающим от осадков.

Деполяризатора – преобразует круговую поляризацию в линейную частоту.

Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

тюнер, отвечающий за трансляцию каналов;

дисек – переключатель между конвертерами, принимающими сигнал со спутника;

коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Установка антенны

Сразу отметим, что монтаж должен выполняться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. Если не соблюдать обязательные правила о качественном изображении можно забыть. Правильная установка антенны состоит из таких этапов:

Выбор направления . Зеркало «тарелки» всегда смотрит на юг, при этом в створ не должны попадать посторонние предметы. Если антенна устанавливается в частном доме, имеет смысл её закрепить на высоте 7-10 м от земли: это снизит уровень запылённости воздуха и поможет заметно улучшить качество изображения.

Монтаж креплений . Вначале устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «тарелки» . Собирается антенна, к которой прикручиваются конвертеры. Эти элементы всегда устанавливают разъёмами вниз, чтобы избежать окисления контактов. Все соединения надёжно изолируются, для большей надёжности покрываются слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется крепёжными элементами.

После этого, готовую «тарелку» необходимо сориентировать в направлении спутника трансляции. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Азимут нахождения спутника вещания можно найти на сайте провайдера, где имеется калькулятор углов наклона.

Чтобы настроить антенну на приём сигнала, выполняются такие действия:

Телевизор и тюнер подсоединяются к конвертору через коаксиальный кабель. Оборудование подключается к сети, в меню ресивера последовательно выбираются пункты меню: Установка -> Ручной поиск .

Затем регулируется сама антенна, покачиваниями относительно оси установки. Это необходимо, чтобы оборудование «поймало» спутник.

Когда появляется сигнал, нужно добиться оптимального качества: неплохими показателями является уровень приёма выше 60 % .

После этого зеркало аккуратно затягивают, стараясь не сбить азимут.

При предварительной настройке нельзя находиться перед антенной: любые предметы, оказавшиеся в зоне приёма, отрицательно сказываются на качестве изображения.

Настройка тюнера

Следующим важным этапом установки спутниковой антенны является настройка тюнера. Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остаётся только поймать нужные телеканалы.

Если возникла необходимость тонкой настройки или изменения заданных производителем параметров, переходим в раздел «Меню» , выбираем подпункт «Установка» . Здесь будет несколько разделов, поэтому рассмотрим детально, за что отвечает каждый пункт.

Спутник. В первой строке указывается название трансляционного спутника и его местоположение на геополярной орбите. Наименование транслятора не оказывает влияния на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выбираем любой транслятор и настраиваемся на его частоту.

Тип LNB . Здесь определяется тип установленного конвертера. Устройства бывают двух видов: C и Ku , в зависимости от диапазона приёма. В первом случае, в меню выставляется значение «Стандарт» , во втором – «Универсальный» .

Номер ТП . Этот раздел отображает список транспондеров. При помощи кнопок на пульте управления, можно просканировать частоту и сохранить все транслируемые каналы. Информацию о нужных параметрах можно найти в таблице частот провайдера.

DISEQC . Это переключатель между конвертерами, настроенными на спутник трансляции. Если антенна работает с одним транслятором, в меню нужно поставить значение DISABLE (отключено). Когда антенна настроена на несколько спутников, в строке указывается порт подключения к нужному конвертору.

Позиционер . Эта функция отвечает за автоматическую настройку антенны на азимут другого спутника. Для этого «тарелка» приводится в действие встроенным электродвигателем. Если на пульте нет соответствующей клавиши, значит оборудование не поддерживает данную функцию, поэтому в меню задаётся значение «отключено».

Поляризация . Этот пункт можно оставить в режиме автоматического поиска. Если выбрать параметры вертикальной или горизонтальной настройки, будут транслироваться только телеканалы, расположенные в заданной плоскости.

Питание LNB . Пункт обязательно находится во включённом положении, чтобы подавалось питание на конверторы.

Интерфейс оборудования различных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самый простой этап настройки оборудования. После подключения антенны и отладки ресивера, проводится тестирование доступных телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Пользуясь пультом дистанционного управления нужно подключить каналы в удобной очерёдности.

Распространённые ошибки при подключении

Если после монтажа оборудования изображение оставляет желать лучшего, значит, были допущены ошибки при настройке, что привело к ухудшению качества приёма сигнала. В большинстве случаев, пользователи допускают такие просчёты:

недостаточный диаметр зеркала антенны – приводит к потере сигнала при плохих погодных условиях;

ошибки при выборе поляризации конвертора – не дают оборудованию настраиваться на нужный спутник;

отсутствие защитного кожуха – при низких температурах облучатель будет покрываться наледью;

подключение через неподходящий кабель – жила обязательно должна быть медной: стальная сердцевина заметно ухудшает качество приёма;

некачественный обжим кабеля в местах соединения.

Кроме этого, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не стоит выполнять самостоятельный монтаж оборудования. В лучшем случае, специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости повреждений, в худшем – ремонт полностью выполняется за счёт пользователя.

ТОП-5 надёжных провайдеров спутникового телевидения на территории России

Помимо покупки и установки оборудования, остаётся ещё одна важная деталь – выбор оператора спутникового ТВ . На сегодняшний день, на территории страны достаточно много компаний оказывает такие услуги.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных в России провайдеров.

НТВ плюс . Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день зрителям предоставляется доступ к 200 каналам , 30 из которых транслируются в формате HD . Расположение спутника: 36 о восточной долготы .

Радуга ТВ . Пакет российских и международных телеканалов, рассчитанных на широкую зрительскую аудиторию. В сетке вещания имеются спортивные, детские, музыкальные и фильмовые каналы. Точка расположения спутника: 75 о восточной долготы .

ТВ МТС . Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов , из них 30 в формате высокого разрешения . Ресивер обладает интуитивно понятным интерфейсом и переводит телевизионное вещание на принципиально новый уровень.

В частности, зрители могут просматривать трансляции в прямом эфире и ставить изображение на паузу, перематывать, просматривать видео по запросу.

Телекарта . На сегодняшний день, это наиболее доступный оператор спутникового телевидения, действующий во всех регионах страны. Существует два типа оборудования для подключения: SD и HD , которые подразумевают разные тарифные планы, отличающиеся сеткой вещания и качеством трансляции.

Триколор ТВ . В настоящее время это крупнейший провайдер российского региона. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. В сетку вещания входит 38 телеканалов , доступно подключение платного пакета.

Кроме этого, можно обратить внимание на операторов «Платформа DV» , «Континент» , «Платформа HD» . Провайдеры предлагает широкий выбор тематических и образовательных каналов в высоком качестве изображения.

В заключение предлагаем к просмотру толковое видео, которое поможет справиться с задачей самостоятельно:

Сегодня мы будем учиться, как можно быстро настроить спутниковую антенну. Настраивать её будем на спутник EUTELSAT 36A/B 36°E. Там расположены НТВ Плюс, Триколор ТВ, Лебедь. Но нас больше интересуют НТВ Плюс и Триколор ТВ.

Для этого нам понадобится сама антенна

с крепежом


И инструменты:

• Несколько анкеров 6 мм диаметром и 6 см длиной, или можно взять 8*8;
• Ключи;
• Канцелярский нож;
• Кусачки или плоскогубцы.
• Также нам понадобится перфоратор для того, чтобы просверлить дырки в стене.

Дома или где-то в удобном месте для начала требуется собрать антенну, т.е. сразу закрепить штангу, которая держит конвертер, закрепить сам конвертер, всё крепление и собрать стойку. Её мы будем крепить на стену.

Перед установкой крепления на стену нужно определиться с местом, куда, собственно, будем её крепить. Место должно быть свободным, вокруг не должно быть деревьев, каких-либо дополнительных проводов.

Трубу крепления нужно приложить к стене так, чтобы она была максимально вертикальной, можно померить по уровню.

Прикладываем трубу, куда нам нужно, в отверстия чем-нибудь, например, отверткой или маркером делаем метки на стене.

Затем убираем трубу и сверлим в стене отверстия.

Устанавливаем наше крепление на стену, одев его на уже вставленные заранее 3 анкера.

Старательно закрепляем всё это анкерными гайками.

Затем берем в руки антенну, слегка ослабив на ней крепление, и надеваем его на трубу, закрепляя так, чтобы конструкция хорошо держалась, но могла немного двигаться вправо/влево.

Для настройки любого спутника, произвольного, есть куча программ на Android и на других платформах, а также для компьютеров.

Например, на телефон с платформой Android можно установить программу SatFinder

Программа определяет наши координаты и показывает параметры настройки спутника.

Нас интересуют строки azimuth и elevation (elevation – географическое направление, куда должна быть повернута антенна).

LNB tilt – угол поворота конвертера, т.е. угол, на который конвертер должен быть максимально повернут для лучшего приема сигнала.

Кроме этой нас интересует ещё одна программа на Android - Clinomet.


Эта программа, которая позволяет узнать угол наклона телефона.

Существует ещё множество подобных программ, не на Андроиде, которые позволяют измерить угол наклона, можно пользоваться любой доступной.

При установке антенны для начала следует осмотреться, возможно, вокруг есть подсказки – другие, уже установленные антенны НТВ Плюс или Триколор ТВ, которые помогут определить нам, в какую сторону она должна быть повернута.

Если таковые имеются, можно подойти к другой, уже установленной и настроенной антенне.

Конструкция у них у всех однотипная.

Планка, которая держит конвертер, на всех должна находиться под одним и тем же углом.

Для того, чтобы померить, каким должен быть угол наклона этой планки, прислоняем к ней телефон, заранее включив необходимую программу, и видим угол наклона 64 градуса.

Следующие действия – необходимо сориентироваться на месте и вычислить, куда географически направлена антенна.
Для этого нужно подойти к антенне сзади строго по центру и посмотреть перед собой.
Необходимо найти вдали какой-то ориентир, на который и будем направлять нашу антенну при установке.

После чего возвращаемся к нашей и антенне и повторяем процедуру, т.е. измеряем угол наклона планки.
Он, как мы определили, должен быть 64 градуса.
Затем становимся за нашей антенной строго по центру, находим вдали свой ориентир и направляем антенну ровненько на него. А вот и он:

Затем прикручиваем антенный кабель к конвертеру.

Не забываем, что прикручивать кабель можно только тогда, когда он не подключен к ресиверу, или ресивер выключен.
В противном случае есть вероятность, что ресивер сгорит.

Самое главное, что саму антенну мы установили и настроили, копируя настройки с соседних рабочих антенн.

Для доказательства того, что антенна настроена правильно, есть специальный прибор Satellite Finder, с помощью которого мы и проверим, есть ли сигнал со спутника.

После того, как мы прикрутили антенный кабель к конвертеру, стрелка на данном приборе отклоняется, т.е. делаем вывод, что датчик сигнала показывает нам наличие сигнала со спутника.

С помощью этого прибора можно настроить антенну так, чтобы добиться максимально высокого уровня сигнала.

Закрепляем его на нашей антенне, а именно на трубе, которая держит конвертер, и аккуратно поворачиваем антенну вместе с этим прибором вправо/влево.

Проделывая это, смотрим, в каком положении антенны, показатели прибора будут достигать максимального значения.

После того, как мы нашли более выгодное для нас положение антенны, её можно закрепить.

В начале, мы оставляли гайки на креплении сзади недожатыми, чтобы была возможность регулировать положение антенны, поворачивая её вправо/влево.

После того, как мы определились с оптимальным положением антенны, гайки нужно закрепить.

В итоге, антенну мы установили и настроили и по горизонтали, и по вертикали, добились положения антенны, в котором значение сигнала максимально.

Осталось закрепить антенный кабель, можно скотчем либо хомутами, и антенна готова к использованию.

class="eliadunit">

После того как мы определились с местом установки антенны и ее примерным направлением, предварительно собранная антенна вешается на кронштейн. После уcтанавливаются дополнительные мультифиды и конверторы, кабели и остальные конструкционные элементы.

• ВАЖНО: чтобы точно настроить антенну, ее необходимо двигать вертикально/горизонтально. НО зажать крепления следует ровно настолько, чтобы антенна сама не двигалась и не меняля наклон, а вот вы могли хоть и с усилием, но все-таки передвигать антенну в плоскостях. Для этого левые/правые винты до конца не затягиваются.

Например, свободный левый нижний винт на П-образном регулируемом элементе антенны (см.Фото) позволяет настроить антенну по вертикали , а те которые на хомуте для фиксации антенны к креплению на стене, обычно их два, - по горизонтали .

Что такое мультифид и как он работает

Мультифид - это конструкция, позволяющая принимать ОДНОВРЕМЕННО несколько спутников на одну спутниковую антенну благодаря возможности установке дополнительных головок (конверторов). Это позволяет сэкономить ваши средства на приобретение дополнительной спутниковой антенны.

Закон мультифида: угол падения = углу отражения

Антенну часто называют зеркалом. И в случае с мультифидом действуют законы оптики и отражения (помните физику?) А конкретно: Угол падения равен углу отражения. То есть, если настроить антенну на соответствующий спутник так, чтобы он был в фокусе, то сигнал с соседнего спутника, расположенного на другой орбитальной позиции, отразится уже не в тот конвертер, который стоит в фокусе, а в какую-либо другую точку. Всё это дело работает по тому же закону!

Понять этот закон просто:
Если соседний спутник (Amos 4) на геостационарной орбите находится правее фокуса центрального конвертора (Sirius 4.8) спутниковой антенны, то отражение его сигнала (желтая стрелка на рисунке) от зеркала тарелки сфокусируется левее того места, где находится в фокусе антенны центральный конвертор. (см. Рис)

Если спутник выше-сигнал сфокусируется ниже. В общем, эффект зеркала.

Настройка антенны на спутник с установленными мультифидами

Затем нужно надеть 2 мутьтифида на крепление носика антенны на котором уже есть установленный держатель для основного конвертора, (конверторы фиксируются во всех держателях). Далее все необходимо надежно затянуть, но оставить возможность проворачивать конверторы в мультифидах по всем направлениям и плоскостям с некоторыми усилиями. Система кабелей подключается уже в самом конце.

Настройка: этапы кропотливого процесса

Настройка оборудования - дело довольно хлопотное и требует немало времени. Начинается все с прикручивания к центр. конвертору F-коннектора с отрезком кабеля длиной от 2-х метров. Другой конец этого кабеля фиксируется на ресивере.

Сам ресивер подключается к телевизионному приемнику. Будьте осторожны: питание (220 V) нужно включать только после подсоединения. Еще один важный момент, о котором необходимо помнить: когда вы накручиваете F-коннектор, следите, чтобы экранизирующая пленка и тончайшие проводники на оплетке кабеля не замыкались с центральной жилой. В противном случае все может закончиться поломкой ресивера!

Настройка спутниковой антенны на основной спутник Sirius 4.8E

Включите телевизор и ресивер. Зайдите в пункт МЕНЮ - УСТАНОВКА, далее - в ПОИСК КАНАЛОВ. Слева вы увидите список спутников, с которых будет происходить прием. Выберите нужный, например, Sirius 2/Ku 4.8E, если на него настроен центральный конвертор, который до этого был прочно закреплен.

• LNBP - включение конвертора.
• LNBP Type - выбирайте Universal (тип можно посмотреть в документах на конвертор).
• LNBP Freq - 10600/9750 (эти данные также указаны в инструкции к конверторам).
• 22Khz - выбирайте пункт АВТО (это сигнал, переключающий дисек).
• DISEqC - оставляйте NONE(если подключили прием сигнала напрямую, не используя DISEqC).

Затем ищите соответствующую кнопку на пульте: она приведет вас в подменю транспондера. Именно тут и надо будет искать спутниковый сигнал. СОВЕТ: заблаговременно отметьте для себя пару-тройку транспондеров со спутников с различными поляризациями и любыми каналами (лучше бесплатными), которые реально РАБОТАЮТ (FTA). Такие легко найти в Интернете на специализированных сайтах.

• ПРИМЕР: разберем вариант с транспондером 11766H. Он вещает на частоте 11 766 Мега Герц (поляризация горизонтальная). Чтобы было удобнее настраивать качество картинки и сигнала, лучше вывести всю информацию в полноэкранный режим. Для этого есть кнопка INFO. Ориентироваться о качестве удобно будет по микрошкале, расположенной внизу.

Не пугайтесь, если поначалу «качество» сигнала будет равно 0. Причина такой неудачи вполне объяснима: в самом начале мы обсуждали варианты направления антенны и повернули ее в нужную сторону методом «научного тыка». И вот наступило время настройки антенны во всех плоскостях. Сразу приготовьтесь к длительному и монотонному процессу, требующему аккуратности, внимательности и самообладания. Почему? Пара миллиметров, и сигнал потеряется. Дело будет даже не в его плохом качестве, а в полном отсутствии!

Настройка антенны-приемника в плоскостях

Сначала нужно найти одно идеальное положение по вертикали. После чего медленно и плавно стараться разворачивать антенну по горизонтали. При этом нужно постоянно следить за шкалой качества сигнала. Как только цифра сдвинется с 0, значит, вы действуете правильно. Таким вот способом следует довести шкалу хотя бы до отметки 15. Возможет вариант, что все манипуляции с горизонтальными движениями будут неудачными. Тогда придется вернуться к вертикальному положению и немного сменить его. А затем начать все сначала: аккуратные движения вправо-влево до появления сигнала, хотя бы небольшого. Ваша задача - добиться наиболее высокого качества приема. Сделать это, конечно, непросто, но и без этого, что называется, никуда.

Можно попробовать чуть провернуть в держателе (вокруг оси) конвертер. Для этого даже есть специальные метки на корпусе. Также можно его немного подвинуть вдоль держателя вперед-назад, при этом добиваемся максимальных показаний по шкале КАЧЕСТВО.

Вывод таков: чтобы добиться лучшего качества сигнала, необходимо перепробовать ВСЕ варианты регулировки. Только так результат будет вас полностью устраивать.

• ВАЖНО: если вы сотню раз все перепроверили, пытались регулировать антенну, неоднократно меняли настройки ресивера, но сигнал так и не нашли, попробуйте заменить конвертор. Есть вероятность, что он попросту сломан.

Вы добились максимально возможного качества приема? Принимайте поздравления! Вроде бы пришло время закручивать винты и наслаждаться отлично выполненной работой?! Не все так безоблачно. Вспомните: настройка проводилась с транспондером, вещающим ТОЛЬКО в горизонтальной поляризации (метка «H» на корпусе). Необходимо настроить и V-транспондер, то есть с вертикальной поляризацией. Да, и снова в бой!

В каждом конкретном случае могут помочь совершенно разные действия. Где-то к успеху приводит небольшой поворот конвертора вокруг оси ПО часовой либо ПРОТИВ часовой стрелки. А некоторым приходится сканировать транспондеры в ручном поиске. Описание этого процесса можно найти в документах к купленному ресиверу. И уже после визуально отслеживать прием тех или иных каналов, их соответствие нужному спутнику.

Затягиваем гайки!

Наступил долгожданный момент, когда сигналы в обеих поляризациях выдают предельно возможное качество. Теперь нужно очень туго и крепко затянуть гайки. И здесь снова вас могут настигнуть сложности: затягивая регулировочную гайку, вы, сами того не желая, немного меняете направление антенны. Как следствие - качество сигнала вновь заметно снижается! Потому делать это нужно предельно аккуратно, с больной осторожностью.

Положение конверторов на мультифидах

Прежде, чем приступить к настройке конверторов на мультифидах, надо знать угол их наклона к горизонту и понимать как они будут расположены.

Спутники в небе на геостационарной орбите относительно территории России располагаются по дуге, которая пролегает ближе к югу небосвода. Для наблюдателя это будет выглядеть примерно так:

Поэтому расположение конверторов на антенне должно быть перевернуто-зеркальным. Если антенна будет направлена на южный сектор, то соседние конверторы будут располагаться условно так:

Если «тарелка» настроена на западный спутник, то конвертеры на мультифиде должны располагаться так:

И наконец если спутниковая антенна будет направлена в сторону одного из восточных спутников, то и "головы" по соседству нужно расположить следующим образом:

Разберем еще один важный момент, о котором всегда следует помнить. Поскольку спутник передает сигнал в большинстве случаев в горизонтальной или вертикальной поляризации, то для различных спутников вертикальная поляризация не всегда будет «вертикальной», ну и соответственно, горизонтальная не всегда «горизонтальной». Вертикальной и горизонтальной поляризация останется исключительно для южных спутников, а для всех других поляризация будет несколько «наклонена», как изображено на рисунках. Поэтому и центральный конвертер и конвертора на мультифиде надо расположить под определенным углом относительно своей оси. Для этого на конверторах есть специальные метки-деления

Расчет положения конвертеров на мультифидах относительно центральной головы

Программа «Радуга ТВ: Помощник установщика», которую можно скачать здесь предназначается для расчета углов установки спутниковой антенны. В ней так же содержится вся информация для настройки мультифида. Для расчета мультифида можно воспользоваться соответствующей вкладкой в программе. Конвертеры будет необходимо разместить согласно расчетной схеме, представленной на вкладке в результате расчета.

Вот пример расчета по программе наших мультифидов с расстояниями относительно центрального конвертера:

где Hor - расстояние от сердцевины центрального конвертора до центра головки на мультифиде а Ver - расстояние от центра основного конвертора до центра головки на мультифиде.

Настройка мультифида на спутник

Итак, сама антенна и один из конверторов благополучно настроены. После этого следует выключить ресивер и перекрутить кабель центрального конвертора на конвертор с мультифида. Затем все снова ВКЛЮЧИТЬ.

Перед вами возникнет уже знакомое меню, только теперь следует выбрать Hotbird 13E и другой действующий транспондер. Как и в описанном выше случае, необходимо планомерно добиваться отличного приема сигнала. Однако двигать здесь придется не саму антенну, а конвертор на мультифиде. Кстати, он способен перемещаться в любых плоскостях: вверх/вниз; вправо/влево; назад/вперед.

Если вы видите, что сигнал отличный, закручивайте гайки. Но не забывайте о проверке поляризаций. Просканируйте транспондеры и проверьте любой канал, вещающий без оплаты, чисто визуально. Все в норме?

Мультифид на спутник Amos 4w

Вновь выключайте все оборудование и перекручивайте кабель, как и ранее, на последний конвертор. Затем процесс настройки повторяется с некоторыми изменениями: в меню ресивера выбирается спутник Amos 4w и его рабочая частота.

Настроив мультифид, соединяете прилагаемыми короткими кабелями все три конвертора с дисеком, в соответствии с прилагаемым рисунком.

В настройках ресивера необходимо выставить параметры портов в соответствии (установить в меню Diseqc 1,1 следующие номера: Sirius 2/Ku 4.8E - 1, Hotbird 13E - 2, Amos 4w - 3) с подключением кабелей к дисеку.
Затем, произвести автоматический поиск каналов по спутникам. Если в результате поиска будут найдены не все каналы, то следует перейти в режим ручного поиска и путем ввода параметров недостающих транспондеров провести их поиск.

Стоит ли закрывать дисек от дождя или попадания влаги

Конечно да дисек тоже электронное устройство и работает от электричества, а при попадании воды короткого замыкания не избежать. Повезет если сгорит только он. Просто пакет со скотчем не поможет, он только усугубит положение.

А вот пластиковая бутылка с отрезанным верхом другое дело, просто и надежно. Можно пофантазировать и найти бутылку или коробку подходящей формы а щели замазать силиконом или герметиком.

Современные дисеки уже продаются с пластиковым защитным кожухом в комплекте.

Дисек нужно устанавливать таким образом что бы вода не дошла по кабелю до мест соединений. Поэтому его необходимо поднять выше уровня конверторов.

АНТЕННА настроенная на 3 спутника УСТАНОВЛЕНА УСПЕШНО!
