Как это работает? Гранулятор с плоской матрицей. Гранулирование комбикормов

Производство комбикорма на территории России зародилось в Московской области, в составе совхоза «Лесные поляны» на станции Большево. Зимой 1928 г. приказом народных комиссаров там был учрежден первый цех, способный производить до 100 тонн комбикорма ежедневно. По мере получения опыта и совершенствования технологий этот новый вид продукции становился все более востребованным для кормления животных.

Мы уже начинали изучение данного направления в статье « », сейчас же хотим сконцентрировать Ваше внимание именно на гранулированном комбикорме.

Производство комбикорма как бизнес

По мнению технологов, комбикорм – это единственный пищевой продукт, способный гарантировать полноценное питание скота, сельскохозяйственных птиц и рыб, а также домашних любимцев. Если производить комбикорм в рамках малого предприятия, то лучше всего заниматься гранулированием. Этот процесс подразумевает прессование сыпучих продуктов до установленного уровня плотности с дальнейшим формированием гранул.

В последний год существования Советского Союза технология, применяемая в стране, была не хуже той, что использовалась за рубежом. Производственный процесс на предприятиях был полностью автоматизирован, ничего не выполнялось вручную. Приготовление смесей контролировалось электронными приборами. Все это говорит о высоком уровне развития отрасли в то время.

Однако высокие транспортные расходы приводили к тому, что все преимущества оптимизации перестали приносить выгоду. На практике доказано, что малое предприятие может быть более успешным в данной отрасли при условии, что учитываются потребности конкретного региона.

Технология гранулирования

В настоящее время наиболее целесообразным является гранулирование сухим способом, т.к. при влажном возникает необходимость просушивать полуфабрикаты. Именно поэтому большинство производителей никогда не применяет влажное гранулирование. Однако у этой технологии есть и существенное преимущество: после того, как продукт обрабатывается паром, легко образуются мелкие гранулы (0,2 – 0,25 мм), которые очень высоко ценятся.

При выборе технологии необходимо понимать, как гранулируются те или иные составляющие. Такие продукты как отруби, свекольный жом и мука на основе травы, плохо сжимаются и не формируются в устойчивые гранулы. Хорошо гранулируемыми являются пшеница, кукуруза и рожь. Таким образом, состав корма определяет, какое оборудование будет применяться и по какой технологии будет перерабатываться продукция.

Фермеры обращают особое внимание на вещества, которые используются для связывания. Это могут быть как жидкости (гидрол, жир, меласса), так и порошки (бентониты). Прежде всего, эти вещества добавляются для упрочнения гранул и снижения затрат энергии на производство. Однако некоторые из них представляют и пищевую ценность, повышают содержание микроэлементов в кормах.

Необходимо учесть и сугубо технический момент. Пресс, у которого вращающаяся матрица расположена горизонтально, обеспечивает высокие показатели эффективности, однако имеет один недостаток. Рабочая площадь матрицы задействована неравномерно, поэтому износ как самой матрицы, так и роликов также происходит неритмично. Если матрица вращается вертикально, то подобной проблемы не возникает.

Регулируя настройки оборудования, можно добиться получения гранул различной длины: для этого нужно лишь менять положение ножей. Диаметр гранул, в свою очередь, зависит от величины отверстий на матрице.

Это интересно: читайте наши другие - , и .

Купить оборудования для производства гранулированного комбикорма

Перед тем, как начинать бизнес, необходимо обзавестись подходящей техникой. В стандартный набор оборудования входит дробилка зерна, шнековая смесительная машина, дозировочное приспособление и пульт, при помощи которого осуществляется управление цехом.

Гранулятор китайского производства, имеющий мощность 15 кВт/ч и производящий до 480 кг готовой продукции, в настоящее время стоит около 235 тыс. рублей. Техника европейского производства имеет более высокие показатели и соответствующую стоимость. Также на рынке есть качественное оборудование, сделанное в России.

По мнению предпринимателей, российская техника выигрывает во всем: при умеренной цене она отличается высоким уровнем надежности, а в случае поломки не составит труда найти мастера, способного ее починить.

Пожелания клиентов

Очень ответственным этапом является определение рецептуры кормов. Она будет зависеть от того, для каких видов животных изготавливается продукция. Для пушных зверей и кроликов требуются корма из десяти составляющих, в т. ч. муки, изготовленной из непищевой рыбы и гидролизных дрожжей. Но концентрированный корм для взрослого кролика должен содержать овес, ячмень, отруби на основе пшеницы, жмых, шрот из подсолнуха, мел и поваренную соль.

Ориентироваться можно как на сельское хозяйство, так и на альтернативные сферы. Бизнес является востребованным ввиду того, что комбикорм очень разнообразен как по составу, так и по размеру гранул.

Например, в европейских странах гранулированный корм упаковывают в небольшие пакеты и продают в зоопарках. Посетители покупают его и кормят животных. В таком случае выигрывают все: производитель зарабатывает деньги, животные получают лакомства, а посетители – удовольствие от процесса кормления.

Начать изучение рынка следует с местных фермеров. Достаточно посетить каждое хозяйство и расспросить их владельцев о том, какой корм они закупают для своих животных и по какой цене. Как правило, люди без проблем сообщают такую информацию. Далее нужно лишь немного потрудиться для того, чтобы удовлетворить их запросы.

Для старта достаточно иметь 300 тыс. рублей. При грамотном подходе к делу производство может окупиться за несколько месяцев. Для этого, прежде всего, необходимо ориентироваться на интересы фермеров, имеющих хозяйства неподалеку от производственного цеха.

Залогом высокой продуктивности при выращивании сельскохозяйственных птицы и скота является сбалансированный рацион кормов. Самыми предпочтительными считаются изготовленные на основе зерна комбикорма, обогащенные витаминами, белками, добавками, микроэлементами. Они производятся для кормления домашних животных, птицы, рыбы.

У комбикорма гранулированной формы, кроме питательной ценности, имеются другие выгодные отличия. Он рассчитан на длительное хранение без утраты полезных свойств. Может перевозиться насыпью и в мешках, исключая потери.

На выходе получаются отличающиеся по форме виды продукции: рассыпные, брикетированные и гранулированные смеси.

Технологический процесс приготовления гранул предусматривает дробление и размолот сырья на молотковых дробилках. Затем идет перемешивание с ингредиентами и прессование смеси для получения нужных рационов. Облегчает процесс гранулирования внесение воды либо пара. Иногда влажность обеспечивают компоненты, содержащиеся непосредственно в комбикормах. В качестве связующего элемента используется и меласса. Подсчитано, что при производстве тонны гранул расход силовой энергии может составить 10-12 л. с.-ч.

Гранулированные смеси выпускают в Соединенных Штатах Америки, Канаде, Великобритании. Пропорции выбираются, исходя из того, какому виду домашних животных предназначается комбикорм и сколько они могут съедать одномоментно.

Универсальными, годящимися для применения в отраслях животноводства и птицеводства, при том наиболее востребованными стали гранулы d 3,2 и 4, 8 мм.

Гранулы для кормления домашней птицы

Есть определенные различия в величине гранул, используемых в рационе взрослых птиц и цыплят.

Гранулирующие машины не всегда гарантируют равномерность длины и диаметра гранул. На курах сбои не отражаются. Цыпленок же не может проглатывать крупный корм, ему нужны более мелкие субстанции, а большеразмерные при этом идут в отходы.

Для кормления цыплят еще недавно выпускали 2,4-миллиметровые гранулы. Но они оказались для этой категории птиц малоподходящими, а изготовление их — нерентабельным. Эффективность гранулирующих матриц заметно растет при производстве крупок из гранул калибром 4,8 мм. Корм становится однородным, хорошо усваивается. В результате крупки признаны массовым кормом для выращивания цыплят-бройлеров.

Оптимальным питанием цыплят в возрасте до 56 дней считаются крупки гладких и мелких фракций. Далее цыплята могут питаться гранулами, имеющими Ø 3,2 мм. Допускается сокращение кормления крупкой до 5-6 недель, если процесс выращивания ускоряется.

В рацион несушек, находящихся на батарейном содержании, можно вводить 3,2-миллиметровые гранулы либо крупную крупку в течение всего срока выращивания. Гранулированный корм для птиц — самый приемлемый и экономичный рацион, обеспечивающий высокую яйценоскость.

Взрослым особям показаны гранулы, имеющие в поперечнике 4,8 мм.

Круглые гранулы Ø 3,2; 4; 4,4; 4,8 мм изготавливают для кормления взрослой домашней птицы. Такого же размера комбикорм подходит для овец.

Высокую эффективность выпуска гранул дает английская матрица фирмы «Ричард Сайзер». Применение этой формы с отверстиями d 2,4 мм не требует операции измельчения, дающей 30-40 % фракций, вновь идущих в переработку.

Гранулы для крупного рогатого скота

В производство комбикормов входит также выпуск гранул для выращивания на мясо крупного рогатого скота. Этой категории животных предназначаются гранулы, длина которых чуть больше толщины. Пропорции могут быть следующими: если поперечное сечение 12,7 мм, то длина — 16 мм, при поперечнике 4,8 мм длина будет 6,3 мм. Ориентируясь на потребности хозяйств, длину гранул можно увеличить.

В зависимости от возраста животных выпускаются и используются гранулы разных конфигураций и величин. Комочки диаметров 3,2; 4; 4,4; 4,8 мм подходит телятам до трех месяцев. В стадии жизненного цикла от 3 до 6 месяцев рекомендуется комбикорм Ø 9,5; 12,7 либо 15,9 мм. В сроки, когда идет наращивание мясной массы (возраст особей 6-10 месяцев), предпочтителен корм диаметром 9,5; 12,7; 15,9 мм. Одновременно допускается давать телятам гранулированный корм квадратной конфигурации: 9,5*9,5; 12,7*12,7 и 15,9*15,9 мм. Гранулят диаметром 5 мм, длиной до 25 также производят для телят, а 9,5- и 12,7-миллиметровый используют в небольших порциях при откорме свиней.

При решении задачи быстрого производства говядины возможно использование гранул названных калибров и для питания телят в возрасте до трех месяцев.

Круглые и квадратные гранулы, d которых равен, соответственно, 19 мм и 19*19 мм, дают коровам в период, когда они продуцируют молоко. Брикетный корм разных объемов заготавливают при этом, чтобы применять как подкормку на выпасах.

Матрицы для производства разноразмерных гранул выпускает фирма «Сокам» (Франция). На выходе можно получать предназначенные для птицы, КРС и других домашних животных гранулированные смеси следующих диаметров:

• 3 мм — цыплятам и молодым несушкам;
• 4 мм — курам;
• 5 мм — кроликам;
• 7 мм — телятам, овцам, кроликам;
• 16,5 и 23,5 мм - взрослому КРС, лошадям.

Гранулы квадратной формы размером 14*14 мм также производят для коров, быков, лошадей.

В данный момент нашего времени остро стоит вопрос с заготовкой, качеством и хранением кормовой базы. Сейчас отраслям птицеводства и животноводства нужно большое количество корма.

Но все же зерновые корма при отдельном виде их скармливания полностью не удовлетворяют потребность в питательных веществах организм животных.

Рацион питания животных считается полноценным, если они получают необходимые питательные вещества, которые смешаются в соотношении для определенного возраста, вида и характера продуктивности.

Добавление антибиотиков, витаминов, микроэлементов повышает эффективность на 25-30%, а сбалансирование питание дает повышение продуктивности на 10-12%.

Залогом успеха сельхоз производителей пушного хозяйства, птицеводства, и животноводства при минимальной себестоимости является качество и достаток корма.

У кормовых смесей и рассыпных комбикормов имеются свои недостатки, которые могут отрицательно повлиять на качество хранения и перевозку. К ним можно отнести расслоение при транспортировке, небольшая объемная масса, высокая гигроскопичность. Самый лучший способ избавиться от этих недостатков гранулирование.

Гранулирование - это когда сену или рассыпному комбикорму предают форму гранул. Они могут быть в виде неправильной формы, цилиндра, или шара. Их размер зависит от того как они будут применяться. В основном крупные гранулы предназначены для кормления КРС и свиней, средние для кормления рыб и взрослой птицы, мелкие для молодняка птицы.

У гранулированного комбикорма есть такие преимущества:

• Объемная масса и плотность выше, чем у рассыпных на 1,5 раза;
• Потеря корма сокращается при погрузке и выгрузке, транспортировке и хранение;
• Лучше хранятся. В них находятся компоненты, биологически активные вещества, витамины, жиры они лучше защищены от окисления и меньше соприкасаются с кислородом, так как их поверхность меньше общей поверхности рассыпных;
• У гранулированного комбикорма плотность больше, поэтому в желудке помещается значительно больше питательных веществ;
• Жир, который выделяется из масличных и злаковых культур распределяется равномерно по поверхности, что способствует его хорошему перевариванию;
• У гранулированных комбикормов хорошие вкусовые качества и приятный запах, они лучше поедаются птицей и животными. Гранулы довольно долго могут находиться в воде, поэтому рыбы, когда поедают их, получают весь набор питательных веществ;
• Использования гранулированных комбикормов может позволить уменьшить затраты на себестоимость и содержание произведенного продукта полностью автоматизировать и механизировать процессы кормления.

Гранулированные комбикорма имеют, как правило, форму небольших цилиндриков диаметром от 2,4 до 20 мм, длина их обычно не превышает 1,5…2 диаметров. Размеры гранул зависят от их применения. Мелкие гранулы предназначены в основном для молодняка птиц (цыплят, утят и т. д.), гранулы размером около 5 мм используют для взрослой птицы, рыбы, крупные гранулы - для крупного рогатого скота, свиней, лошадей.

Каждая гранула представляет собой полный набор всех питательных веществ, заключенных в комбикорме, тогда как при кормлении рассыпным комбикормом птицы едят только то, что им нравится, оставляя часть комбикорма. Гранулированные комбикорма также важны для жвачных животных и свиней. Удобны гранулы для рыб, так как целая гранула долго может находиться в воде, сохраняя питательные вещества.

Некоторые исследователи считают, что благодаря высокой температуре и увлажнению при пропаривании и прессовании повышается питательность комбикорма вследствие декстринизации крахмала и частичной денатурации белков. В то же время имеются данные о частичном разрушении некоторых аминокислот, например метионина, частичном снижении количества биологически активных веществ. Однако результаты кормления гранулированными комбикормами птиц и животных говорят о том, что такие комбикорма не хуже, чем рассыпные. Многие исследования свидетельствуют о более высокой питательной ценности гранулированных комбикормов.

Гранулированные комбикорма имеют еще одно важное достоинство - повышенную объемную массу, хорошо транспортируются механическим и пневматическим транспортом без нарушения однородности, удобны для бестарных перевозок и полной механизации раздачи корма на фермах. Гранулированный комбикорм лучше хранится, в процессе гранулирования возможно частичное обеззараживание комбикорма.

На комбикормовых заводах применяют два способа производства гранулированных комбикормов - сухой и влажный. При первом способе сухие рассыпные комбикорма перед прессованием пропаривают, иногда добавляют в них жидкие связующие добавки (мелассу, гидрол, жир и т. д.). При влажном способе в комбикорм добавляют горячую воду (70…80°С) в количестве, обеспечивающем получение теста с влажностью 30…35 %, затем из теста формуют гранулы, сушат и охлаждают.

Гранулирование сухим способом. Для этого используют пресс с вращающейся кольцевой матрицей. Наиболее распространены установки ДГ производительностью до 10 т/ч и прессы ДГВ и ДГЕ, имеющие несколько большую производительность. В комплект установки входят пресс-гранулятор, охладительная колонка, измельчитель гранул.

Вначале комбикорм поступает через питатель-дозатор в смеситель. Питатель-дозатор представляет собой шнек, который приводится во вращение электродвигателем через редуктор и вариатор, позволяющий увеличить или уменьшить подачу комбикорма в десять раз.

В лопастном смесителе установлены форсунки для подачи горячей воды или какой-либо связующей жидкости, а также камеры для подачи пара. Подготовленный комбикорм поступает в прессующую часть гранулятора, представляющую собой вращающуюся кольцевую матрицу и два прессующих ролика (в некоторых конструкциях - три).

Продукт в прессующей части затягивается в клиновидный зазор между вращающейся матрицей и валком, приводимым во вращение материалом, (за счет трения). При перемещении продукта в клиновидном зазоре происходит прессование материала, что увеличивает его плотность. В момент, когда напряжение сжатия превысит сопротивление материала, ранее запрессованного в фильеры матрицы, продукт, находящийся в клиновидном зазоре, начинает вдавливаться в фильеры и перемещаться в них. Процесс сопровождается выдвижением гранул за внешнюю поверхность матрицы, которое заканчивается в момент прохождения фильеры через сечение, где клиновидный зазор имеет наименьшую высоту. Пройдя через фильеры, продукт принимает форму и размеры гранул с соответствующей плотностью и прочностью. При выходе из матрицы гранулы срезаются двумя ножами, приближая или отодвигая которые можно регулировать длину гранулы. Прочность гранул можно изменять различной подготовкой продукта, изменением зазора между валком и матрицей.

В результате пропаривания и выделения тепла при прессовании гранулы выходят из пресса с температурой до 80 °С. Горячие гранулы непрочны, легко раздавливаются и разрушаются. Поэтому сразу же после выработки их охлаждают в охладительной колонке до температуры не более чем на 5…10°С выше температуры окружающей среды.

Эффективность гранулирования определяют содержанием мелкой фракции, проходящей через сита с отверстиями 0 2 мм, причем количество ее не должно превышать 5 %.

После охлаждения гранулы просеивают на ситах, так как наличие мелкой фракции вызывает потери и перерасход комбикорма. Размер отверстий сит обычно выбирают 0,2…2,5 или № 1,6…2 мм для металлотканых сит.

Эффективность работы прессов определяется их производительностью, коэффициентом полезного действия, удельным расходом энергии на прессование.

Коэффициент полезного действия пресса представляет собой отношение количества целых гранул ко всему продукту, получаемому после прессования. Чем выше прочность гранул, тем выше и коэффициент полезного действия. Прочность гранул является важным показателем их качества. Если гранулы недостаточно прочны, то они разрушаются при транспортировании, загрузке в бункера, хранении, перевозках.

Получение достаточно прочных гранул обеспечивается физико-химическими свойствами прессуемого продукта, параметрами прессования.

Рациональная подготовка продуктов к прессованию существенно влияет как на прочность гранул, так и на их выход, коэффициент полезного действия, производительность и расход энергии.

Наиболее эффективный способ подготовки продукта - пропаривание, которое пластифицирует продукт, повышает его температуру, что облегчает прохождение продукта через фильеры. Оптимальными параметрами подготовки продукта являются его увлажнение до 15…16 % и прогрев до 75…80 °С при давлении пара в магистрали 0,2…0,4 МПа. Высокая температура может привести к некоторой модификации химических веществ, например частичной клейстеризации и декстринизации крахмала, денатурации белков и т. д., что способствует лучшему образованию гранул.

Важное значение имеют так называемые связующие вещества, которые вводят не только для повышения прочности гранул, но и для сокращения расхода пара, энергии, повышения производительности. В качестве таких веществ используют чаще всего жидкие продукты, такие, как жир, гидрол, меласса и др., и порошкообразные - бентониты. Некоторые из перечисленных веществ повышают питательную ценность комбикормов (жир, меласса), обогащают комбикорма микроэлементами (бентониты). Количество добавляемых связующих веществ обычно невелико - до 3 %. Однако в рецепты некоторых комбикормов для птиц рекомендуется вводить большое количество жира-до 6%. Жир, введенный в количестве более 3’%, перестает быть связующим компонентом. Более того, при вводе большего количества жира снижаются производительность пресса и прочность гранул. В таком случае возможно применение другого связующего вещества, например бентонита, что позволяет улучшить процесс гранулирования комбикорма.

При использовании связующих веществ комбикорм можно не пропаривать, однако лучшие результаты получают при одновременном применении связующих веществ и пропаривания.

На эффективность прессования влияет также дисперсность комбикорма. Работа комбикормовых заводов показала, что комбикорм со средним размером частиц около 1 мм образует более прочные гранулы при относительно высокой производительности пресса. Образованию прочных гранул способствует рациональный размер рабочего зазора между валком и матрицей. Умеренно прочные гранулы могут быть получены при зазоре 0,2…0,4 мм. При зазорах меньших размеров быстро изнашиваются «матрицы и валки, при большем - гранулы получаются более прочными, но производительность пресса снижается.

Снижению потребления энергии, повышению производительности способствуют рациональная форма и расположение фильеров в матрице, а также их состояние. Высокая чистота внутренней поверхности канала является важным условием нормальной работы прессов. Шероховатая поверхность фильеры увеличивает коэффициент трения продукта о стенки, повышает давление прессования, снижает производительность пресса.

При использовании новой матрицы ее сначала прирабатывают, пропуская смесь комбикорма, песка и масла. При хранении матрицы, если она в течение долгого времени остается в нерабочем состоянии, требуется ее консервация, заключающаяся в заполнении отверстий смесью масла и отрубей.

Гранулирование влажным способом. Применяют этот способ значительно реже. Исследования показывают, что влажный способ наиболее удобен для получения комбикорма для рыбы. Гранулируют комбикорм в специальных прессах.

Схема гранулирования включает автоматические весы, просеивающую машину с ситами. Комбикорм, пройдя магнитную защиту, поступает в пресс, куда также подают горячую воду. Полученные гранулы высушивают в калориферной сушилке, затем охлаждают в колонке и контролируют в просеивающей машине, где отделяют мелкие фракции. Мелкие частицы, полученные проходом через сита с отверстиями 0,2…2,5 мм, возвращают на повторное гранулирование. Исследования процесса влажного гранулирования показали, что на производительность пресса и энергоемкость влияют влажность теста, температура, состав и крупность комбикорма. Величина оптимальной влажности теста зависит от материала, из которого изготовлена матрица. С увеличением влажности уменьшаются удельная энергоемкость процесса, плотность и объемная масса гранул. Снижение удельной энергоемкости при увеличении влажности объясняется повышением пластичности комбикорма, снижением коэффициента трения о стенки матрицы и прессующего шнека, а уменьшение плотности - снижением давления прессования. При низкой влажности комбикорма (16…20 %) могут быть получены гранулы, плотность которых менее 1000 кг/м 3 . Применение фторопластовых вкладышей в матрице улучшает прессование. Повышение температуры воды приводит к повышению технологических показателей, увеличению плотности и объемной массы гранул, но несколько снижает их водостойкость. С повышением крупности рассыпного комбикорма снижается расход энергии на гранулирование и повышается плотность гранул.

Гранулы сушат в калориферных сушилках ВШ-2 подогретым воздухом при температуре 100…110 °С и скорости движения 3,5…4 м/с. После охлаждения гранулы сортируют. Недостаток существующей схемы малая производительность линии - до 0,5 т/ч.

Сушат гранулы также в вибрационных сушилках. Виброкипящий слой создает условия, при которых поверхность частиц равномерно обдувается, в результате чего скорость сушки увеличивается. Продолжительность сушки в виброкипящем слое невелика, поэтому нагрев продукта кратковременно и не разрушаются биологически активные вещества.

Влажное гранулирование дороже, чем сухое. Однако высокая эффективность кормов, полученных при влажном гранулировании, оправдывает дополнительные затраты. Опыты показали, что эффективность скармливания гранул, полученных влажным гранулированием, выше, чем сухим, на 18…21 %, кроме того, влажный способ позволяет получить гранулы с различными физико-химическими свойствами. В частности, можно изготовить гранулы, которые тонут в воде, плавают на поверхности, зависают в воде, т. е. медленно погружаются.

Наличие собственного гранулятора помогает в значительной степени сэкономить на покупке гранулированных кормов, которых для содержания большого хозяйства нужно не так уж и мало. Чтобы купить собранный на заводе аппарат, также придется немало потратиться. Такое приобретение со временем все же окупит себя. Но зачем тратить значительные денежные суммы, если вполне возможно собрать гранулятор кормов своими руками?

Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься. Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Пошаговая инструкция сборки гранулятора с плоской матрицей

Гранулятор состоит из следующих элементов:

• каркас;
• корпус;
• двигатель;
• рабочий узел (включает в себя редуктор, основной вал, плоскую матрицу и цилиндрические катки).

Для изготовления некоторых деталей гранулятора необходимо подготовить такие материалы :

• стальные или металлические листы;
• металлические уголки;
• лист жести;
• толстый литой металлический лист (пригодится при самостоятельном изготовлении матрицы);
• ролики, имеющие зубчатую поверхность (выполняют роль катков);
• сварочный аппарат и защитная маска к нему.

Видео — Как это работает? Гранулятор с плоской матрицей

Самостоятельное изготовление указанного аппарата осуществляется по следующей инструкции.

Шаг 1. Подготовьте каркас – он должен быть крепким и надежным. Ведь во время работы ему придется выдерживать значительную нагрузку: сильные вибрации и вес сырья. Для изготовления можно использовать металлические уголки. В случае их отсутствия станина может быть сварена из стали. Подойдут листы прямоугольной формы. Сечение листа должно быть равным 25 х 40 мм. Используя болгарку, его раскраивают на отдельные элементы, а после этого собирают из них необходимое основание для гранулятора и соединяют все части между собой, используя сварочный аппарат. Каркас должен иметь форму рамы. На нем будут далее закрепляться все остальные части гранулятора.

Если необходимо, чтобы аппарат возможно было передвигать с места на место, к нижней части каркаса можно прикрутить несколько колесиков на каждой нижней стороне металлической рамы.

Шаг 2. После подготовки каркаса гранулятора, на нем необходимо правильно закрепить рабочий узел. В него входит редуктор, а также матрица и несколько шестеренок. Матрица также может быть изготовлена самостоятельно. Для этого можно использовать литой металлический диск, толщина которого будет более 8 мм. Но при желании данную составляющую можно и приобрести в специализированном магазине.

Шаг 3. По всему периметру указанного металлического диска проделывают отверстия, толщина которых должна составлять около 10 мм. Важно чтобы ширина подготавливаемых отверстий соответствовала размеру пеллет. Отверстия необходимо проделывать в виде усеченного конуса – тогда обжимание кормовых гранул будет происходить постепенно. Тогда независимо от типа используемого сырья гранулы будут иметь более высокое качество благодаря повышенной плотности.

Видео — Замер зенковки матрицы гранулятора

Шаг 4. В середине подготовленной плоской матрицы необходимо проделать также дополнительное отверстие с пазом, предназначающееся для крепления матрицы на основной вал. Паз позволит сделать крепление более надежным. Редуктор устанавливается в нижнюю часть корпуса будущего гранулятора. Прикрепить его необходимо используя шпонку. Функция редуктора заключается в подаче двигательной силы от установленного двигателя к валу, который в свою очередь отвечает за вращение матрицы и катков. А уже к установленному редуктору крепится вал (перпендикулярно относительно редуктора).

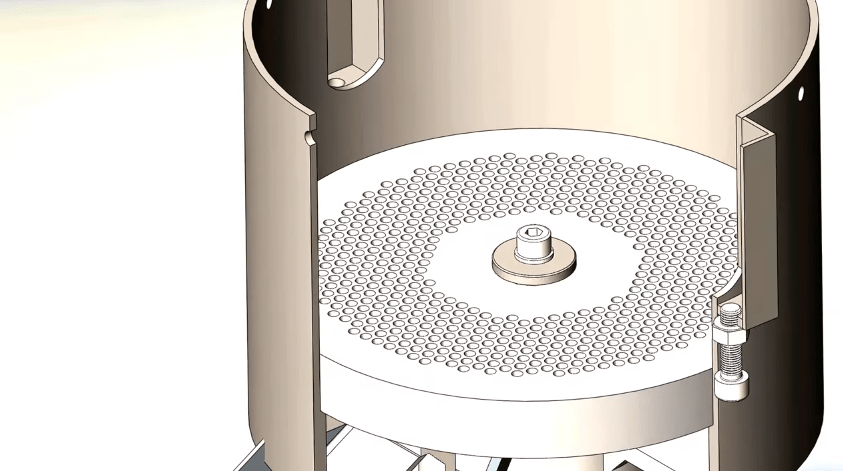

Шаг 5. Готовую плоскую матрицу необходимо установить в корпус гранулятора, на установленный вал. Изготовить корпус можно из жестяной трубы.

Ее размер подбирается в соответствии с размером матрицы, учитывая, что последняя должна вращаться в нем беспрепятственно. Это значит, что между стенками полого корпуса и самой матрицей должен существовать небольшой зазор. Саму матрицу устанавливают на одном уровне с верхней гранью корпуса гранулятора. Ее верхняя поверхность должна образовать одну ровную плоскость с гранью корпуса. Крепеж матрицы может быть подвижным или неподвижным и тогда вращаться будут лишь катки, прожимая сырье в отверстия матрицы. А можно сделать подвижными и матрицу, и катки – тогда производительность собираемого агрегата значительно повысится.

Шаг 6. Редуктор аппарата и его корпус последнего соединяют друг с другом при помощи болтов. Но чтобы такой крепеж был возможен, по обеим внешним сторонам редуктора приваривают металлические «ушки» и сверлят в них отверстия для будущего крепежа. В дальнейшем при каких-либо засорениях изготовленный самостоятельно аппарат можно будет беспроблемно разобрать и прочистить все детали.

Шаг 7. Над матрицей, в перпендикулярном положении относительно основного вала и редуктора, устанавливают цилиндрические катки.

Катки или ролики

Их предназначение заключается в продавливании сырья через конусообразные отверстия, имеющиеся в матрице. Размер катков должен быть соответствующим размеру установленной матрицы – они должны продавливать поступаемое сырье абсолютно через все отверстия, имеющиеся в литом диске. Их крепят к валу при помощи подшипников. Необходимую силу прижатия цилиндрических катков к матрице регулируют благодаря установленной на них гайке с резьбой.

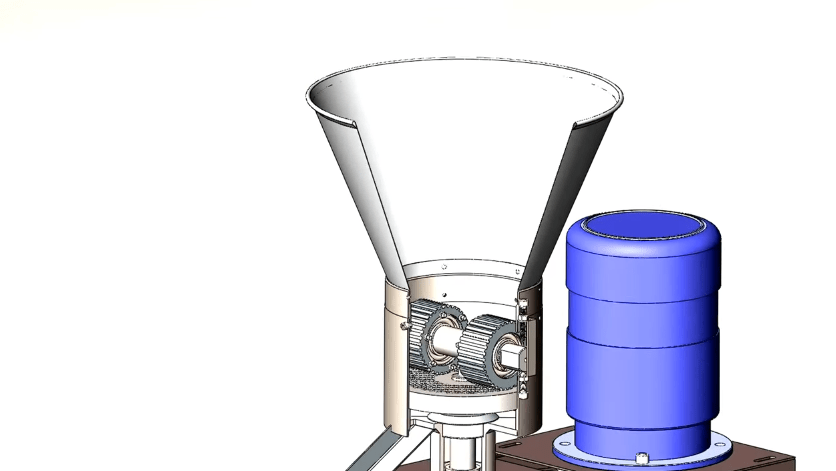

Шаг 8. Над плоской матрицей и установленными над ней катками располагают емкость для засыпания первоначального сырья. Его можно сварить из тех же стальных листов. Форма загрузочного отверстия не имеет значения – она может быть квадратной, прямоугольной, трапециевидной или конусообразной. С этой целью можно использовать и обычное металлическое ведро, вырезав болгаркой его днище. Размеры данного загрузочного отсека обычно как раз рассчитываются на загрузку одного ведра сырья.

Шаг 9. После того, как собрана основная конструкция гранулятора, можно приступать к крепежу электрического мотора с необходимой производительностью – она должна составлять не меньше, чем 25 кВт. Если у вас нет нового двигателя, смело можете использовать мотор от исправного пылесоса. Также может подойти двигатель от стиральной машины. Электрический мотор соединяют с редуктором, который в свою очередь заставляет двигаться вал. Осуществляют данное действие с использованием ременного или цепного привода. После прикрепления электрического двигателя, необходимо тщательно проверить все крепежи. Так как во время работы плохо прикрепленный двигатель может просто сорваться с конструкции, и повлечь за собой срыв других деталей.

Шаг 10. Для удобства к корпусу гранулятора можно приварить металлический короб, предназначающийся для готовых гранул. Для того чтобы гранулы можно было удобно ссыпать из аппарата в какую-либо емкость, в коробе можно сделать открывающуюся дверцу с защелкой или придумать другое приспособление. Но если нет желания лишний раз возиться, готовые гранулы можно собирать в любую подходящую для этого тару – достаточно просто подвинуть ее так, чтобы из корпуса гранулятора все ссыпалось в нее и не рассыпалось по полу.

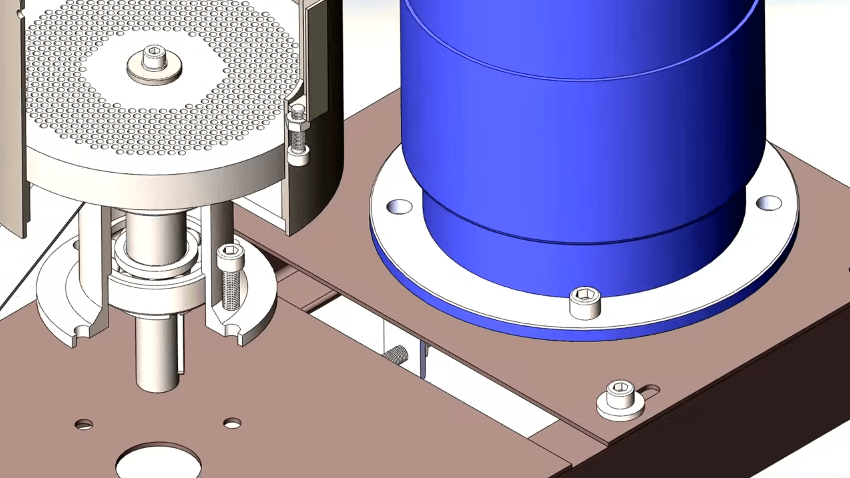

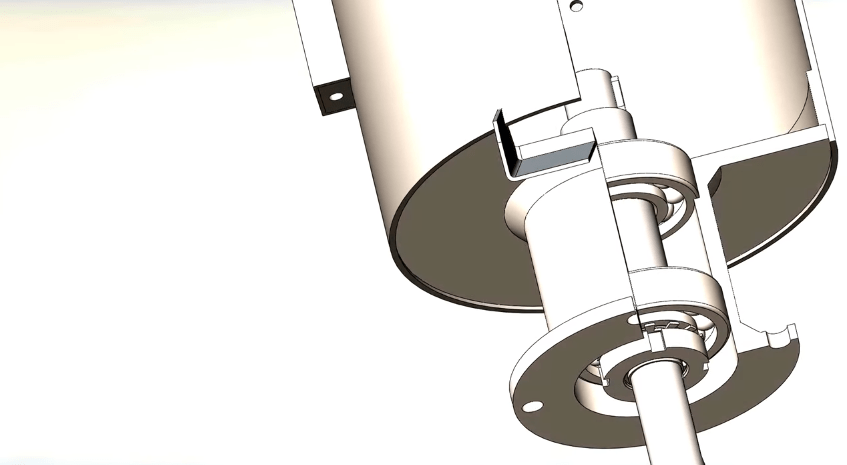

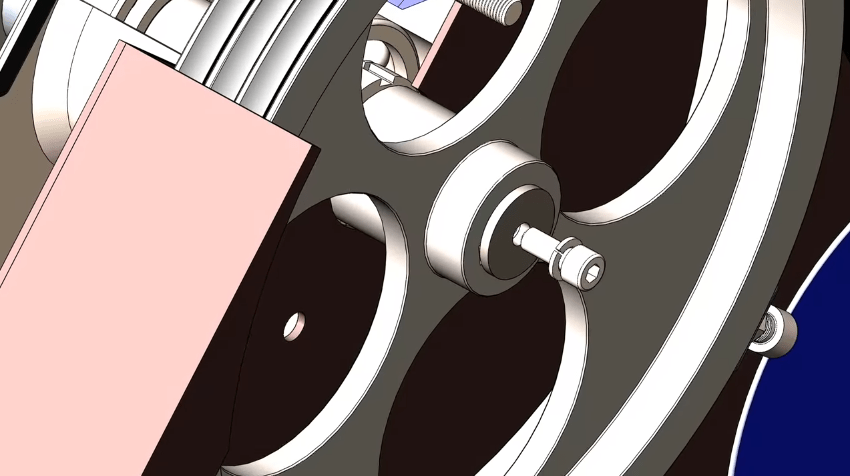

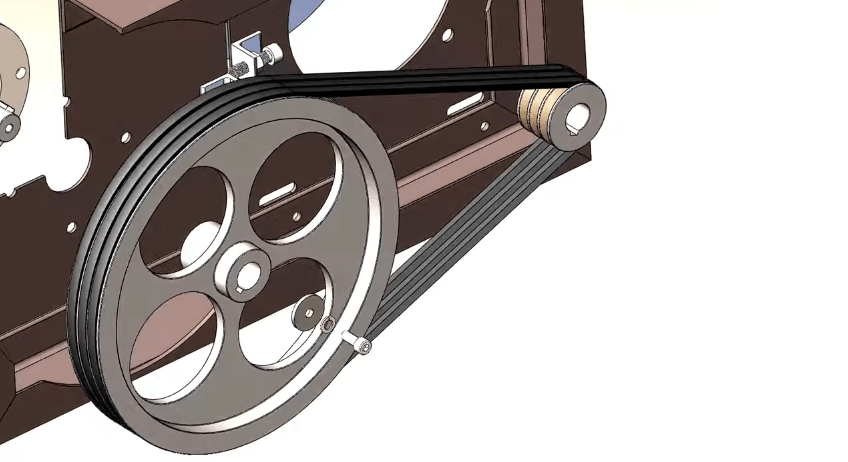

Чертежи. Пошаговая сборка гранулятора

4. Установка шайбы

Видео — Гранулятор с плоской матрицей

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

• матрица;
• каркас;
• электрический двигатель;
• ремень;
• шнек;
• 2 шкива.

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Видео — Шнек

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

Неоспоримая польза гранулятора

Комбикорм для животных, который находится в гранулированном виде, считается более питательным. Он лучше остальных типов кормов усваивается животными. А как следствие позволяет им расти и набирать вес намного быстрее, нежели те животные, которые питаются обычными кормами.

Гранулирование кормов позволяет создать уникальные питательные композиции, объединяющие в себе множество полезных элементов. Ведь в гранулятор можно засыпать не только зерновые культуры, но и растения. Это позволяет на выходе получить гранулы, богатые частицами используемых растений. Соответственно животные во время питания получат огромный запас витаминов, клетчатки, белка и растительных волокон. Также в таком виде корма содержатся значительные протеиновые запасы. Помимо этого имеются антиоксиданты и другие полезные элементы, с регулярным употреблением которых организмы животных крепнут намного быстрее.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Таблица. Сравнение затрат на отопление

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

• сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
• изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
• значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
• получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
• получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;
• получить возможность использовать гранулятор не только по прямому предназначению, но и еще как машину для изготовления древесного топлива;
• в гранулятор можно переделать даже мясорубку.

Гранулятор кормов — очень удобное приспособление
