История создания винтовки мосина. Легендарный шедевр мирового оружия: «Трехлинейка Мосина

Созданная еще до начала ХХ столетия, русская «трехлинейка», в течение многих десятилетий оставалась надежным и современным оружием, достойным нашего замечательного солдата, была первым отечественным образцом из всех ружейных систем, поступавших когда-либо на вооружение армии...

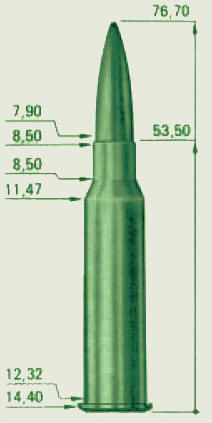

Патрон 7,62×54 мм образца 1891 года:
Масса порохового заряда – 2,35 г. Масса пули – 13,73 г. Начальная скорость из 800-миллиметрового ствола – 685 м/с, из 731-мм– – 660 м/с, из 508-миллиметрового – 620 м/с.

Скажем прямо: у русского генерала были некоторые основания для пессимизма. И все оттого, что в технике новые идеи нередко проверяются на старых, отработавших свой век системах. На первых порах, когда выяснились преимущества магазинных винтовок, оружейники всех стран пытались переделывать однозарядные. Нельзя же, в самом деле, перевооружить многомиллионную армию в один день. Как ни проста боевая винтовка, налаживание массового производства нового образца займет изрядное время.

Одни изобретатели размещали боезапас в прикладе, другие облюбовали схему с подствольным магазином – длинной трубкой, тянувшейся от затвора чуть ли не до самого дула ружья.

Трёхлинейная винтовка Мосина, 1891. Калибр – 7,62 мм. Длина пехотной винтовки без штыка – 1306 мм, драгунской и казачьей – 1238 мм, карабина – 1016 мм. Длина ствола: 800 мм у пехотной, 731 мм у драгунской и казачьей, 508 мм у карабина.

Именно к этому времени в 1885 году французским инженером Вьелем был изобрел бездымный порох. Новинка заставила все военные державы спешно разработать патроны иного образца и, как следствие, новые винтовки. Первой перевооружилась Франция, оснастившая в 1886 году свою армию магазинным ружьем Лебеля. Французы взяли за основу опять-таки подствольный магазин, но новый патрон придал оружию отличные боевые качества. Теперь пехотинец мог носить 120 патронов вместо прежних 80. Мощный порох позволил заметно уменьшить калибр винтовки и увеличить начальную скорость пули с 430 до 615 м/сек. «Конечно, последовало новое перевооружение всех наций, – констатировала спустя десятилетие германская энциклопедия «Промышленность и техника», – что представляет печальное, дорогостоящее, но при нынешних политических отношениях неизбежное явление».

Именно в таком положении оказалась тогда и Россия. Еще в 1888 году была образована «Особая комиссия для испытания магазинных ружей», одним из членов которой состоял начальник мастерской Тульского оружейного завода Сергей Иванович Мосин – автор будущей трехлинейки. Комиссия форсировала исследования после того, как русский военный агент сообщил о перевооружении французской армии.

Почти одновременно с мосинским образцом на суд высоких инстанций поступила винтовка бельгийца Леона Нагана. У именитого фабриканта были все основания надеяться на успех.

Патрон 7,62×54 мм образца 1908 года с остроконечной пулей:
Масса порохового заряда – 3,1 г. Масса пули – 9,6 г. Начальная скорость из 800-миллиметрового ствола – 880 м/с, из 731-мм – 865 м/с, из 508-миллиметрового – 816 м/с.

Время показало, как прав был дальновидный генерал. Не уступая по своим баллистическим данным лучшим иностранным образцам, трехлинейка отличалась безотказностью и простотой. Мосину удалось найти удачную конструкцию магазина, располагавшегося, как и на многих других системах, в средней части винтовки, под затвором. Русский изобретатель предложил совершенно оригинальный способ предотвращения одновременной подачи двух патронов и, как следствие, заклинения затвора. Созданная им отсечка-отражатель предвосхитила аналогичные или иные механизмы, появившиеся за границей спустя несколько лет.

С другой стороны, ограниченность времени не дала возможности провести новью оригинальные разработки в полном объеме. Приходилось использовать уже существующие детали и известные решения. В частности, это касается гильзы. Именно гильза доставила массу неприятностей Мосину и впоследствии всем конструкторам автоматического оружия, рассчитанного на винтовочный патрон. Дело в том, что у винтовочной гильзы для извлечения ее из патронника имеется шляпка, именуемая закраиной. Закраина приводит к увеличению размеров оружия, цинков с патронами, уменьшению заряда пороха. Кроме того, дульце гильзы имеет очень тонкие стенки, поэтому на ее изготовление шёл качественный металл, которого в военное время всегда не хватает. Если при стрельбе на дульце появлялись трещины, то гильза с трудом извлекалась из патронника, а это совершенно недопустимо для автоматического оружия. Кроме гильзы, Мосин вынужден был взять детали от винтовок других конструкций. Это диктовалось, в частности, необходимостью использовать существующее оборудование оружейных заводов.

Трехлинейка системы Мосина относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Запирание канала ствола осуществляется симметрично расположенными боевыми выступами боевой личинки затвора.

Затвор трехлинейки

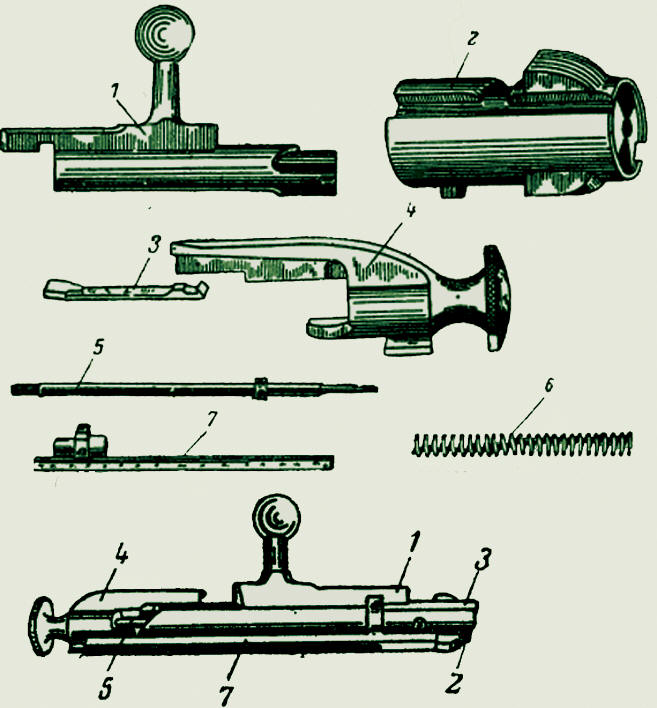

Затвор трёхлинейки и его детали:
1 - стебель затвора, 2 - боевая личинка, 3 - выбрасыватель, 4 - курок, 5 - ударник, 6 - 28-витковая боевая пружина, 7 - соединительная планка.

Ударный механизм трёхлинейки

Предохранительный механизм от преждевременных выстрелов и от возможности выстрела при досылании очередного патрона осуществлен в затворе.

Спусковой механизм из спускового крючка, спусковой пружины, винта спусковой пружины и оси спускового крючка. Спусковой крючок укрепляется на оси между ушками ствольной коробки и состоит из головки с затворной задержкой и хвоста. В головке спускового крючка образовано прямоугольное отверстие с наложенными на верхних гранях фасками, в которое входит спусковая пружина, прикрепленная пяткой к стенке ствольной коробки винтом. На заднем конце спусковой пружины имеется шептало и упор, ограничивающий подъем шептала вверх.

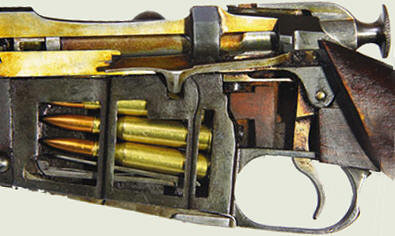

Питание патронами производится из магазинной коробки вертикального типа с однорядным расположением патронов. Наполнение магазинной коробки производится способом выталкивания патронов из обоймы.

Прицел трёхлинейки

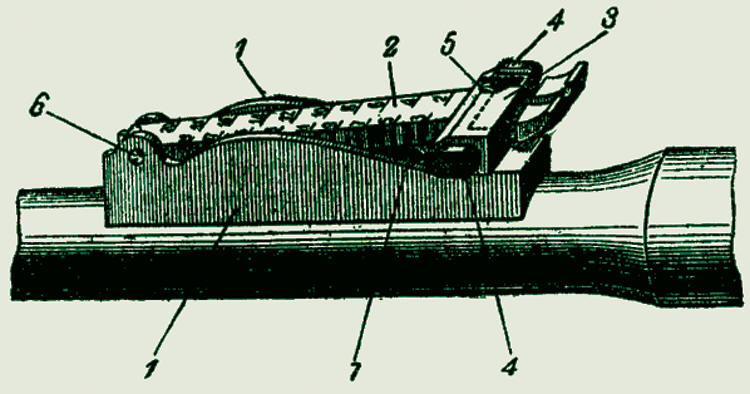

Прицел трёхлинейки:
1 - прицельная колодка, 2 - прицельная планка, 3 - хомутик прицельной планки, 4 - защелки хомутика, 5 - пружины защелок, 6 - ось прицельнойпланки, 7 - пружина прицельной планки.

На заднем конце планки образована гривка с полуовальной прорезью для прицеливания. На наружной стороне планки нанесены деления от 1 до 20 (в сотнях метров): с правой стороны четные, а с левой нечетные; между делениями черточки для установки прицела с точностью до 50 м. На боковых сторонах планки вырезы для зубьев защелок хомутика.

Мушка прямоугольная присоединяется вместе с намушниками к основанию мушки при помощи трапецевидного выступа и такого же паза на основании.

Для штыкового боя к стволу винтовки примыкается игольчатый штык, состоящий из лезвия, защелки, шейки и трубки, которая надевается на дульную часть ствола. Существовали варианты с неотъёмным иглоьчатым штыком, а также со штык-ножом

Вместе с основным образцом, которым вооружили пехоту, были введены еще две модификации винтовки. Для кавалерии предназначался драгунский вариант, отличавшийся несколько укороченным стволом. Карабином же – ещё более коротким и легким вариантом – вооружали артиллеристов.

Русская трёхлинейная винтовка образца 1891 года оказалась настолько совершенной, что России не пришлось вновь перевооружаться, когда это сделали почти все государства. Франция сменила винтовку в 1907 году, Германия – в 1898-м, Англия – в 1914-м... Лишь в 1930 году, спустя 40 лет, провели модернизацию.

Образец 1930 года отличался иным креплением штыка, новой прицельной планкой, предохранителем мушки, меньшим усилием на спусковом крючке и рядом других конструктивных изменений.

А в это время во Франции, в Италии и в Японии вновь меняли винтовки – в Японии и в Италии увеличивали 6,5-миллиметровый калибр, а во Франции, наоборот, уменьшали с 8 до 7,5 миллиметров.

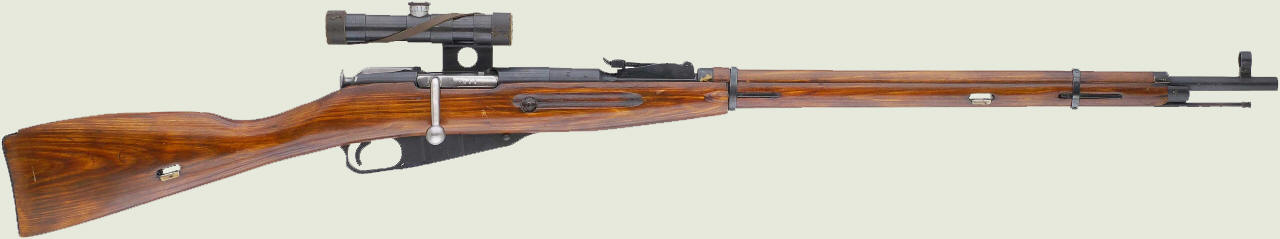

В 1931 году лучшие стрелки Красной Армии получили снайперский вариант винтовки, отличавшийся тем, что ствол оружия изготовлялся по специальной технологии: для лучшей точности и кучности стрельбы. Основной особенностью снайперской винтовки был оптический прицел, смонтированный на ней при помощи специального кронштейна.

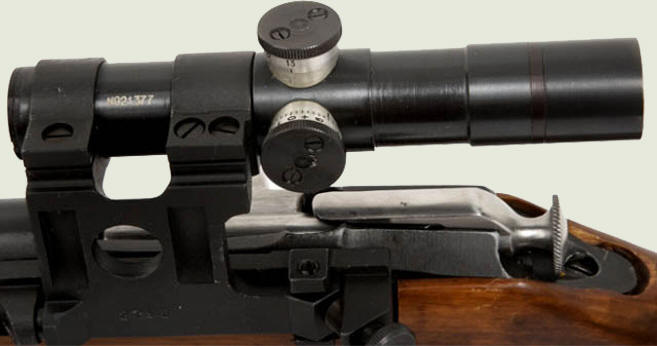

Рукоятка стебля затвора для удобства заряжания у снайперской винтовки была отогнута вниз. Штык у снайперки отсутствовал, а высота мушки была на один миллиметр больше, что как раз и было связано со снятием штыка и пристрелкой винтовки в заводских условиях с открытым прицелом. Наконец, толщина спусковой пружины была уменьшена в средней части на 0,2 мм, с тем чтобы усилие на спусковой крючок при спуске ударника с боевого взвода составляло от 2 до 2,4 кг.

Снайперская винтовка Мосина давала возможность вести стрельбу с оптическим прицелом от 100 до 1400 метров и с открытым прицелом от 100 до 600 м.

Начали еще в 1903 году. Первоначальные модификации производились без магазинов. В качестве прицельных приспособлений у них применялись обычные мушки. Также следует отметить, что почти все модификации оборудовались штыками. Поздние модели оснащались ремнями. Пружины чаще всего использовались диаметром 2.3 см. Стволы были как нарезного, так и гладкого типа. Для того чтобы более детально ознакомиться с ружьями Мосина, следует изучить параметры известных модификаций.

Оружие образца 1907

Данный карабин Мосина характеристики имеет следующие: длина ствола равняется 87 см, дульная энергия составляет 900 Дж. Подходит это ружье для прицельной стрельбы на расстояние свыше 500 метров. Также следует отметить, что магазин в указанной конфигурации отсутствует. Приклад в данном случае изготовлен деревянный. В свою очередь ствол классифицируется как нарезной.

Подходят для него патроны только калибра 7.2 мм. Затыльник у представленного ружья имеется глухого типа. При этом уплотнитель над затвором изготовлен довольно прочный. Шептало в указанной модели используется со специальным шариком. За счет него пружина не выпадает вниз. Также следует отметить, что диаметр штока составляет ровно 3 мм. Предохранитель в указанной винтовке используется с зажимной гайкой.

Отзывы о модификации образца 1907 г.

Указанный карабин Мосина (образца 1907 года) особой точностью не отличается. Также следует учитывать, что ружье дает много осечек. Связано это в большей степени из-за особенностей досылателя. Прицельная планка у представленного экземпляра предусмотрена шириною 3 см. Также следует отметить, что приклад используется довольно удобный. Однако отдача при выстреле чувствуется большая. В обслуживании это ружье является не слишком простым. В некоторых случаях шептало западает довольно плотно. Дополнительно следует отметить, что механизм досылателя необходимо чистить часто.

Модель образца 1938 г.

Данный карабины Мосина для охоты от предыдущей модели не очень отличается. В этом случае упор используется стальной. При этом параметр дульной энергии находится на уровне 950 Дж. Стопор в винтовке используется диаметром ровно 2.5 см. При этом на боевой пружине защелка имеется. Толкатель в представленной модели оснащен защитным винтом. Длина ствола в данном случае равняется 92 см. Штифт в этой конфигурации Мосина образца 1938 используется средней жесткости. Затыльник изготовлен круглой формы. Также следует отметить, что над затвором уплотнитель имеется. Стоит этот карабин Мосина для охоты (цена рыночная) около 11 тыс. руб.

Мнение про ружье образца 1938 г.

В свое время данная винтовка Мосина (карабин) была очень востребованной. Однако на сегодняшний день она большой популярностью не пользуется. В первую очередь это связано с плохой точностью. При этом проблема с осечками решена в модификации Мосина образца 1938 г. не была. Если верить отзывам потребителей, то штифт у представленного экземпляра используется слишком короткий. За счет этого винт загрязняется довольно часто.

Также следует учитывать, что регулировать целик у модели Мосина образца 1938 нет возможности. Отжим у указанной винтовки имеется стандартный. В свою очередь шептало работает практически без сбоев. Как утверждают владельцы, затыльник у этой модели сделан качественно. Также следует учитывать, что фиксатор над боевой пружиной в ружье предусмотрен. В итоге можно сказать, что для охоты винтовка Мосина образца 1938 г. подходит, однако минусы у нее все же имеются.

Модификация образца 1944 г.

Данная винтовка параметром дельной энергии способна похвастаться на уровне 950 Дж. В данном случае ствол используется гладкий, а длина его равняется целых 95 см. Боевая пружина, в свою очередь, диаметр имеет 2.6 см. Ствольная коробка у модели Мосина образца 1944 г. довольно широкая. Дополнительно следует отметить, что магазин в данном случае рассчитан на шесть патронов.

Располагается он у верхней крышки. Уплотнитель в винтовке Мосина образца 1944 г. используется толщиною 1.3 мм. Шептало при этом закрепляется на двух винтах. Ложа карабина Мосина изготовлена продолговатой формы. Отдельного внимания у этого ружья заслуживает предохранитель. В данном случае головка его в диаметре составляет 2.2 мм. Отжим у модели Мосина образца 1944 г. используется с маленьким шариком.

Спусковой крючок в винтовке располагается под колодкой. Диаметр штока равняется целых 3.4 мм. Поршень у этой модели имеется только один. Также следует отметить, что модификация Мосина образца 1944 г. оснащена небольшой манжетой. Досылательный механизм предусмотрен стандартный. Фиксатора у затвора не имеется. Дополнительно важно упомянуть, что патроны для модели применяются калибром 7.2 мм.

Что говорят о ружье образца 1944 г.?

Многие покупатели эту винтовку оценили по достоинству из-за удобного приклада. Также следует отметить, что магазин в данном случае вставляется довольно просто. Если верить отзывам потребителей, то затыльник стирается крайне медленно. Однако недостатки у винтовки Мосина образца 1944 г. также есть. В первую очередь они связаны с прицельным приспособлением. Устанавливать на эту конфигурацию нет возможности.

Планка ширину имеет в данном случае только 2.5 см. Также следует отметить, что предохранитель нуждается в частом обслуживании. При этом шептало установлено обычное. Отдача у ружья Мосина образца 1944 г. довольно значительная. Для охоты указанная модель подходит плохо. Однако преимущества у нее все есть. В частности, следует упомянуть о наличии колодки над манжетой. В связи с этим стирается уплотнитель редко. Штифт используется стальной, поэтому прослужить способен довольно долго.

Модель КО 8.2

Данные карабины Мосина походят для прицельной стрельбы на расстояние свыше 450 метров. Также следует учитывать, что указанная модификация оснащена довольно качественным упором. За счет этого отдача у винтовки Мосина КО 8.2 сильно не чувствуется. Прицельная планка ширину имеет ровно 2.5 мм. Диаметр боевой пружины составляет 2.3 см. Параметр предельной энергии подставленная винтовка имеет 800 Дж. Стопор в данном случае используется обычный. При этом зажимные винты на защелке предусмотрены.

Отдельного внимания в винтовке Мосина КО 8.2 заслуживает качество досылательного механизма. Передергивается затвор без больших усилий. Также следует учитывать, что ось в данном случае крепится на рычаге взведения. Над разобщителем имеется специальный фиксатор. За счет этого пружина деформируется редко. Штифт у этой модели устанавливается с одним шариком.

Отзывы о ружье КО 8.2

Эти карабины Мосина больше всего подходят для охоты на кабана. Прицельное приспособление в данном случае регулировать можно. Также следует отметить, что патроны можно использовать калибра 7.2 мм. Затыльник в винтовке Мосина КО 8.2 предусмотрен довольно прочный. При этом уплотнитель загрязняется очень редко. Шептало в обслуживании практически не нуждается, и это является большим преимуществом. Колодка у этой винтовки над крючком предусмотрена. Также следует отметить, что взводится оружие Мосина КО 8.2 довольно просто. Если верить отзывам потребителей, то смазывать досылательный механизм часто не нужно.

Модификация "Лось 7.1"

Данные карабины Мосина от прочих модификаций отличаются тем, что на них можно устанавливать оптический прицел. В этом случае спусковой механизм предусмотрен с фиксирующей гайкой. Прицельная дальность у ружья Мосина "Лось 7.1" колеблется в районе 550 метров. Параметр предельной энергии составляет не более 800 Дж. Разобщитель в данном случае фиксатором оснащен. Используются для винтовки Мосина "Лось 7.1" патроны калибром 6.5 мм. Затыльник предусмотрен круглой формы. Также следует отметить, что ремень у этой модели имеется.

Магазин у представленного экземпляра рассчитан на пять патронов. Уплотнитель стандартно установлен над затвором. При этом пороховые газы он удерживает надежно. Отдельного внимания в винтовке Мосина "Лось 7.1" заслуживает качество шептала. В данном случае оно устанавливается сразу над фиксатором. Держится оно за счет двух винтов.

Мнение потребителей о модели "Лось 7.1"

Для охоты многие люди данные карабины Мосина выбирают из-за удобного прицела. Дополнительно следует отметить, что ствольная коробка у представленного экземпляра предусмотрена довольно широкая. Над толкателем защелка имеется диметром 2.3 мм. Боевая пружина устанавливается диаметром 2.6 см. Над стопором фиксирующая гайка предусмотрена.

Ствол в данном случае длину имеет ровно 95 см. Разобщитель в нем располагается возле центральной оси. Если верить отзывам потребителей, то вынимается магазин довольно просто. Также следует упомянуть о том, что предохранитель в частой смазке не нуждается. При необходимости извлечь шептало можно просто. Осечки у ружья происходят редко, и это радует многих владельцев.

Оружие 91/30

Данный Мосина отличается уникальным нарезным стволом. Длина его равняется 87 см. Муфта у представленного экземпляра имеется довольно широкая. Также следует отметить, что кожух устанавливается плотный и от пороховых газов защищает надежно. Ширина прицельной планки в данном случае равняется 26 см. Для установки оптического прицела она годится.

Над диоптром имеется специальный зажимной винт. Стойка сделана из сплава стали. В свою очередь стопор предусмотрен алюминиевый. Защелка у боевой пружины имеется. При этом толкатель разработан для винтовки Мосина 91/30 на две оси. В данном случае досылатель установлен качественный. Пружина фиксатора диаметр имеет 1.2 см. Разобщитель у представленной модели не предусмотрен. Также важно упомянуть о том, что штифт в модели Мосина 91/30 установлен довольно короткий, однако колодку он перекрывает полностью.

7,62-мм магазинная винтовка системы Мосина

Трёхлинейная винтовка системы Мосина образца 1891 года по праву считается одним из самых знаменитых образов русского стрелкового оружия. Приняв участие в русско-японской и войнах, она впоследствии верой и правдой служила красноармейцам в тяжелые времена. Созданная еще до начала ХХ столетия, русская «трехлинейка », в течение многих десятилетий оставалась надежным и современным оружием, достойным нашего замечательного солдата, была первым отечественным образцом из всех ружейных систем, поступавших когда-либо на вооружение армии...
«Все усовершенствования огнестрельного оружия ведут только к тому, что пуля становится несколько менее дурой, но молодцом она никогда не была и никогда не будет». Так выразил в 1888 году свое отношение к скорострельному оружию военный теоретик генерал Драгомиров. Странно, не правда ли? Казалось бы, кому, как не военным, первым оценить преимущества магазинной, многозарядной винтовки над дедовской однозарядной? Тем более что армии большинства европейских держав спешно оснащались новейшими «магазинками».

Скажем прямо: у русского генерала были некоторые основания для пессимизма. И все оттого, что в технике новые идеи нередко проверяются на старых, отработавших свой век системах. На первых порах, когда выяснились преимущества магазинных винтовок, оружейники всех стран пытались переделывать однозарядные. Нельзя же, в самом деле, перевооружить многомиллионную армию в один день. Как ни проста боевая винтовка, налаживание массового производства нового образца займет изрядное время.
Одни изобретатели размещали боезапас в прикладе, другие облюбовали схему с подствольным магазином – длинной трубкой, тянувшейся от затвора чуть ли не до самого дула ружья.
Впрочем, этим и многим другим однотипным системам не суждена была боевая служба. И прикладные и подствольные магазины, придав винтовке завидную скорострельность, вовсе не сделали пулю «несколько менее дурой». Скорее наоборот. Попасть в цель из новых винтовок оказалось труднее, чем из «однозарядок»: сказывалась перебалансировка ружья, изменение его центра тяжести с опорожнением магазина. Дальше – хуже! Не так просто заполнить длинную трубку в прикладе или под стволом добрым десятком патронов. В самый напряженный момент боя солдату приходилось либо торопливо набивать магазин, либо стрелять из своего оружия, как из обыкновенной однозарядной винтовки. В довершение ко всему быстрому и меткому огню очень мешал густой, не успевавший рассеяться пороховой дым. В те времена патроны еще снаряжались стародавней смесью из селитры, серы и угля. Получился какой-то заколдованный круг – чем быстрее можно было стрелять, тем бессмысленнее становилось это, казалось бы, неоценимое качество новых винтовок.

Именно к этому времени в 1885 году французским инженером Вьелем был изобрел бездымный порох. Новинка заставила все военные державы спешно разработать патроны иного образца и, как следствие, новые винтовки. Первой перевооружилась Франция, оснастившая в 1886 году свою армию магазинным ружьем Лебеля. Французы взяли за основу опять-таки подствольный магазин, но новый патрон придал оружию отличные боевые качества. Теперь пехотинец мог носить 120 патронов вместо прежних 80. Мощный порох позволил заметно уменьшить калибр винтовки и увеличить начальную скорость пули с 430 до 615 м/сек. «Конечно, последовало новое перевооружение всех наций, – констатировала спустя десятилетие германская энциклопедия «Промышленность и техника», – что представляет печальное, дорогостоящее, но при нынешних политических отношениях неизбежное явление».
Именно в таком положении оказалась тогда и Россия. Еще в 1888 году была образована «Особая комиссия для испытания магазинных ружей», одним из членов которой состоял начальник мастерской Тульского оружейного завода Сергей Иванович Мосин – автор будущей трехлинейки . Комиссия форсировала исследования после того, как русский военный агент сообщил о перевооружении французской армии.
Почти одновременно с мосинским образцом на суд высоких инстанций поступила винтовка бельгийца Леона Нагана. У именитого фабриканта были все основания надеяться на успех.

Пять лет спустя русская армия приняла на вооружение револьвер его системы – знаменитый . Тем не менее в этом конкурсе верх взял русский конструктор. Исчерпывающее представление о преимуществах его «трехлинейки» дает отзыв профессора Артиллерийской академии генерала В. Л. Чебышева: «Если подсчитать, сколько получилось всех задержек в действиях магазинов, то окажется, что их было при стрельбе из системы капитана Мосина (217) втрое меньше, чем из системы Нагана (557). Принимая во внимание, что это преимущество оказалось, несмотря на то, что представленные капитаном Мосиным на опыт ружья и обоймы изготовлены были при условиях крайне неблагоприятных и вследствие того очень неточно, ружья же и пачки Нагана, напротив того, оказались изготовленными изумительно точно, я не могу согласиться с заключением, что обе испытанные системы одинаково хороши...

По моему мнению, ввиду изложенных обстоятельств система капитана Мосина имеет громадное преимущество перед системой Нагана».
Время показало, как прав был дальновидный генерал. Не уступая по своим баллистическим данным лучшим иностранным образцам, трехлинейка отличалась безотказностью и простотой. Мосину удалось найти удачную конструкцию магазина, располагавшегося, как и на многих других системах, в средней части винтовки, под затвором. Русский изобретатель предложил совершенно оригинальный способ предотвращения одновременной подачи двух патронов и, как следствие, заклинения затвора. Созданная им отсечка-отражатель предвосхитила аналогичные или иные механизмы, появившиеся за границей спустя несколько лет.

С другой стороны, ограниченность времени не дала возможности провести новью оригинальные разработки в полном объеме. Приходилось использовать уже существующие детали и известные решения. В частности, это касается гильзы. Именно гильза доставила массу неприятностей Мосину и впоследствии всем конструкторам автоматического оружия, рассчитанного на винтовочный патрон. Дело в том, что у винтовочной гильзы для извлечения ее из патронника имеется шляпка, именуемая закраиной. Закраина приводит к увеличению размеров оружия, цинков с патронами, уменьшению заряда пороха. Кроме того, дульце гильзы имеет очень тонкие стенки, поэтому на ее изготовление шёл качественный металл, которого в военное время всегда не хватает. Если при стрельбе на дульце появлялись трещины, то гильза с трудом извлекалась из патронника, а это совершенно недопустимо для автоматического оружия. Кроме гильзы, Мосин вынужден был взять детали от винтовок других конструкций. Это диктовалось, в частности, необходимостью использовать существующее оборудование оружейных заводов.

Устройство трёхлинейки Мосина

Трехлинейка системы Мосина относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Запирание канала ствола осуществляется симметрично расположенными боевыми выступами боевой личинки затвора.

Затвор трехлинейки

Затвор трехлинейки относится к типу скользящих затворов с поворотом при запирании. С собранными на нем механизмами он выполняет досылку патрона в патронник, запирание канала ствола, производит выстрел, извлекает стреляную гильзу и взаимодействие с отсечкой-отражателем. Для запирания канала ствола служит боевая личинка с двумя симметричными выступами.

Затвор трёхлинейки и его детали: 1 - стебель затвора, 2 - боевая личинка, 3 - выбрасыватель, 4 - курок, 5 - ударник, 6 - 28-витковая боевая пружина, 7 - соединительная планка.

Внутри боевой личинки образован канал переменного сечения с отверстие в передней части для выхода бойка ударника, а на наружной поверхности продольный паз для прохода отражающего выступа отсечки отражателя и паз для выбрасывателя. Малый выступ и поперечный паз в задней части служат для соединения боевой личинки со стеблем затвора и соединительной планкой.Соединительная планка служит для соединения боевой личинки со стеблем затвора, кроме того, она определяет положение курка и предохраняет ударник от ввинчивания и вывинчивания из курка. Она состоит из собственно планки, стойки и впрессованной в стойку трубки с овальным, отверстием. На передний конец трубки надевается боевая личинка, в поперечный паз которой входит выступ, расположенный в передней части планки, а задний помещается в канале стебля затвора; при этом гребень стойки помещается в поперечном пазу, а выступ боевой личинки в продольном пазу последнего.

Ударный механизм трёхлинейки

Ударный механизм ударникового типа. Ударник имеет боек, венчик для упора боевой пружины и резьбу на заднем конце для соединения с курком. Курок навинчивается на ударник и имеет снизу выступ, являющийся боевым взводом; задняя часть курка образует пуговку; для направления курка в пазу ствольной коробки служит гребень с предохранительным выступом и винтовым выступом, взаимодействующим с винтовым вырезом на стебле затвора.
Предохранительный механизм от преждевременных выстрелов и от возможности выстрела при досылании очередного патрона осуществлен в затворе.
Спусковой механизм из спускового крючка, спусковой пружины, винта спусковой пружины и оси спускового крючка. Спусковой крючок укрепляется на оси между ушками ствольной коробки и состоит из головки с затворной задержкой и хвоста. В головке спускового крючка образовано прямоугольное отверстие с наложенными на верхних гранях фасками, в которое входит спусковая пружина, прикрепленная пяткой к стенке ствольной коробки винтом. На заднем конце спусковой пружины имеется шептало и упор, ограничивающий подъем шептала вверх.
Питание патронами производится из магазинной коробки вертикального типа с однорядным расположением патронов. Наполнение магазинной коробки производится способом выталкивания патронов из обоймы.

Прицел трёхлинейки

Прицел трёхлинейки: 1 - прицельная колодка, 2 - прицельная планка, 3 - хомутик прицельной планки, 4 - защелки хомутика, 5 - пружины защелок, 6 - ось прицельнойпланки, 7 - пружина прицельной планки.

Прицельная планка может поворачиваться на своей оси, проходящей в проушины прицельной колодки, постоянно прижимаясь к прицельной колодке пластинчатой пружиной, которая передним концом упирается в прицельную планку, а задним входит в паз между секторными ребрами прицельной колодки.
На заднем конце планки образована гривка с полуовальной прорезью для прицеливания. На наружной стороне планки нанесены деления от 1 до 20 (в сотнях метров): с правой стороны четные, а с левой нечетные; между делениями черточки для установки прицела с точностью до 50 м. На боковых сторонах планки вырезы для зубьев защелок хомутика.
Мушка прямоугольная присоединяется вместе с намушниками к основанию мушки при помощи трапецевидного выступа и такого же паза на основании.
Для штыкового боя к стволу винтовки примыкается игольчатый штык, состоящий из лезвия, защелки, шейки и трубки, которая надевается на дульную часть ствола. Существовали варианты с неотъёмным иглоьчатым штыком, а также со штык-ножом
Вместе с основным образцом, которым вооружили пехоту, были введены еще две модификации винтовки. Для кавалерии предназначался драгунский вариант, отличавшийся несколько укороченным стволом. Карабином же – ещё более коротким и легким вариантом – вооружали артиллеристов.
Русская трёхлинейная винтовка образца 1891 года оказалась настолько совершенной, что России не пришлось вновь перевооружаться, когда это сделали почти все государства. Франция сменила винтовку в 1907 году, Германия – в 1898-м, Англия – в 1914-м... Лишь в 1930 году, спустя 40 лет, провели модернизацию.

Образец 1930 года отличался иным креплением штыка, новой прицельной планкой, предохранителем мушки, меньшим усилием на спусковом крючке и рядом других конструктивных изменений.

А в это время во Франции, в Италии и в Японии вновь меняли винтовки – в Японии и в Италии увеличивали 6,5-миллиметровый калибр, а во Франции, наоборот, уменьшали с 8 до 7,5 миллиметров.

Снайперская винтовка Мосина

В 1931 году лучшие стрелки Красной Армии получили снайперский вариант винтовки, отличавшийся тем, что ствол оружия изготовлялся по специальной технологии: для лучшей точности и кучности стрельбы. Основной особенностью снайперской винтовки был оптический прицел, смонтированный на ней при помощи специального кронштейна.

Рукоятка стебля затвора для удобства заряжания у снайперской винтовки была отогнута вниз. Штык у снайперки отсутствовал, а высота мушки была на один миллиметр больше, что как раз и было связано со снятием штыка и пристрелкой винтовки в заводских условиях с открытым прицелом. Наконец, толщина спусковой пружины была уменьшена в средней части на 0,2 мм, с тем чтобы усилие на спусковой крючок при спуске ударника с боевого взвода составляло от 2 до 2,4 кг.

Снайперская винтовка Мосина давала возможность вести стрельбу с оптическим прицелом от 100 до 1400 метров и с открытым прицелом от 100 до 600 м.

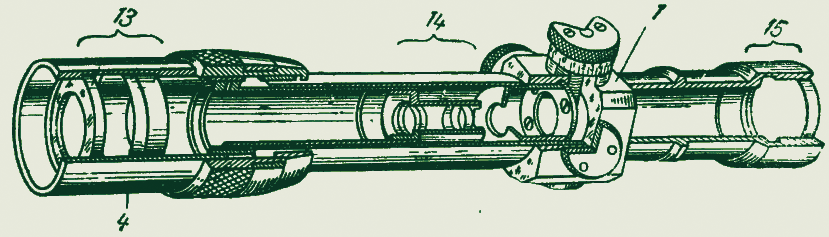

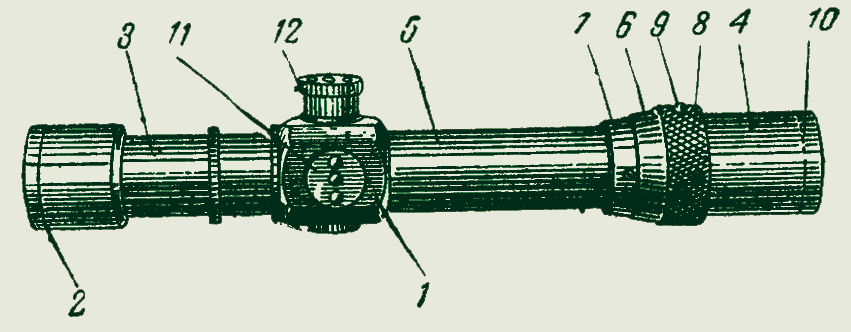

Прицел снайперской винтовки Мосина: 1 - корпус, 2 - оправа объектива, 3 - объективная трубка, 4 - оправа окуляра, 5 - трубка окуляра, 6 - диоптрийное кольцо, 7 - гайка трубки, 8 - кольцо, 9 - стопор, 10 - гайка оправы, 11 - маховичок со шкалой боковых поправок, 12 - маховичок со шкалой дистанций, 13 - окуляр, 14 - оборачивающая система, 15 - объектив.

Стабильность боя снайперских винтовок выше, что достигается более тщательной пригонкой ложи к стволу со ствольной коробкой и изготовлением ложи преимущественно из орехового дерева.

Заряжать снайперские винтовки из обоймы невозможно, так как оптический прицел расположен над пазом для обоймы в ствольной коробке, а поэтому заряжание производится по одному патрону.

Немало записали в счет победы сотни и тысячи уничтоженных гитлеровцев. Множество метких стрелков стали Героями Советского Союза.

Во-первых, почему «трехлинейка»? В русской императорской армии калибр измерялся не в миллиметрах, а в линиях. Линия — это одна десятая дюйма, а три линии и есть 7,62 мм. В дореволюционной России на вооружение были приняты три образца «трехлинеек»: пехотная, драгунская и казачья. Различались они длиной. Кроме того, казачья винтовка не имела штыка.

Как правило, «трехлинейка» имела игольчатый штык, хотя бывали и исключения. Например, в блокадном Ленинграде можно было встретить «трехлинейки» со своеобразным клинковым штыком. Интересно, что, вопреки распространенному мнению, игольчатые штыки никогда не затачивались: чтобы нанести страшную рваную рану, этого и не требовалось. А упоминание о заточке штыка в известном с детства стихотворении М. Ю. Лермонтова — не более чем красивый литературный прием. Срединный магазин «трехлинейки» был рассчитан на 5 патронов.

Первое боевое применение «трехлинейки» — это Андижанский бой во время Памирских походов, когда русская пехота практически выкосила из магазинных винтовок атаковавшую конницу противника. Тогда была отмечена, пожалуй, единственная жалоба на тонкие штыки винтовки, которые ломались при попытке поднять противника на штык в рукопашном бою. После этого боя у винтовки появилась и верхняя накладка, защищавшая при интенсивной стрельбе руку стрелка от ожога.

Портрет С. И. Мосина

Прицел оружия изначально был рассчитан на 2700 шагов. Из примеров стрельбы на дальние (более 2 км) расстояния можно выделить эпизод Русско-японской войны, когда была сорвана попытка японской десантной партии обследовать крейсер 2-го ранга «Новик», затопленный до верхней палубы вблизи Корсакова на Сахалине. Установив прицел на максимальную дистанцию, русские ополченцы дали несколько залпов, после чего японцы, потеряв несколько человек убитыми и ранеными, покинули затопленный крейсер и более к таким предприятиям в ходе войны не возвращались.

Подобная практика ведения залпового огня по колоннам или групповым целям просуществовала вплоть до Первой мировой войны, когда на смену колоннам окончательно пришли стрелковые цепи, а на поле боя стали господствовать пулеметы.

В 1910 году в связи с переходом на остроконечную пулю, имевшую несколько иные баллистические свойства, было изменено прицельное приспособление и «трехлинейки». Сохранившие первоначальный прицел до введения планки Коновалова остаются в музейных коллекциях большой редкостью.

Основное производство в императорской России было сосредоточено на Тульском и Ижевском оружейных заводах. Встречаются винтовки и французского завода Шательро. Сестрорецкий оружейный завод выпускал также и учебные винтовки. С началом Первой мировой войны в целях экономии и унификации производства выпускался в основном драгунский вариант. Та же тенденция сохранилась и в СССР, где с 1923 года выпускались только «драгунки».

Дореволюционные варианты «трехлинейки»

В годы Первой мировой войны был дан заказ американским компаниям «Вестингауз» и «Ремингтон» на выпуск 2 млн «трёхлинеек». Однако в Штатах, ссылаясь на различные причины, этот заказ неоднократно откладывали. Сколько винтовок всё же было поставлено в Россию в годы Первой Мировой и Гражданской войн и к кому они попали, вопросы очень сложные. Были «трёхлинейки» и у американских интервентов в России в ходе Гражданской войны. Это было обусловлено двумя факторами. Во-первых, наличие в России массы подобного вооружения упрощало снабжение американских войск боеприпасами. А во-вторых, изготовленные в Штатах винтовки производителям нужно было кому-то сплавить. «Русская винтовка», как её называли в США, выпущенная за океаном, отличалась от тульских и ижевских ореховой ложей вместо березовой.

Все винтовки образца 1891 г., выпущенные в США, являлись пехотными образцами. Помимо трех вариантов винтовок в дореволюционной России выпускался в небольших количествах карабин образца 1907 года, который состоял на вооружении пулемётных команд и артиллеристов. Большого распространения это оружие в русской армии не получило.

В Красной Армии был оставлен на вооружении лишь драгунский образец, а сама винтовка прошла в 1930 году незначительную модернизацию. Из-за появления намушника было изменено крепление штыка, а также прицел стал не в шагах, а в метрах. Если царская «трехлинейка» была пристреляна со штыком, то есть учитывая баллистику пули, на большие расстояния стрельба велась с примкнутым штыком, то советская винтовка была пристреляна без штыка. Ствольная коробка вместо гранёной с 1935 года окончательно приобрела округлую форму.

Слабым местом винтовки и всех карабинов, созданных на ее базе, являлся предохранитель, требующий значительной физической силы даже для взрослого человека. С 1938 г. выпуск винтовки Мосина сосредоточился в Ижевске, так как Тульский оружейный завод переключился на производство самозарядной винтовки Токарева.

Американские войска в Архангельске с «трехлинейками», 1918 год

«Трехлинейка» стала самым массовым советским стрелковым оружием Великой Отечественной войны. Всего с мая 1941 года до конца 1944 года было выпущено более 11 (по другим данным, до 13) миллионов винтовок и карабинов, созданных на базе винтовки Мосина. Разночтения в оценке количества произведенного огнестрельного оружия не редкость, и это обусловлено рядом факторов. При массовом производстве всегда встречается некоторый процент брака, и в этом случае подобный образец возвращается приемкой на завод для устранения неисправностей. При этом в документации предприятия он пройдет как вновь выпущенная единица, хотя это одна и та же винтовка.

Выпуск винтовки Мосина (за исключением снайперского образца) продолжался вплоть до конца 1943 г. Причем с 1942 г. обозначился серьезный рост производства оружия, стоившего в производстве 166 рублей, в то время как дорогая СВТ-40, стоившая в производстве около 2000 рублей, явно не прижилась в массовой армии. К примеру, за февраль 1942 г. в Медногорске (куда из Тулы было эвакуировано производство самозарядных винтовок) было выпущено 50 тыс. СВТ, в то время как Ижевский завод ежесуточно производил 12 тыс. «трехлинеек». Поэтому начинала войну Красная Армия, имея около миллиона СВТ-40, а закончила ее с «трехлинейкой», правда, при огромном количестве пистолетов-пулеметов.

В СССР на базе «трехлинейки» были созданы два карабина. Первый в 1938 г. По сути, это была та же «трёхлинейка», но на 20 см короче и без штыка. Существует мнение, что карабин — это кавалерийское оружие. Но в Красной Армии карабинами образца 1938 года вооружали артиллеристов, сапёров, а в кавалерии он появился лишь в годы Великой Отечественной войны. До того советская кавалерия была с теми же «трёхлинейками».

Снайпер В. И. Зайцев со снайперской винтовкой Мосина

В годы Великой Отечественной войны выяснилось, что вести огонь на расстоянии в 2 км обычному стрелку необходимости нет — эту роль успешно выполняли станковые пулеметы. Для уличного боя и боя в траншеях «трёхлинейка» была длинной и неудобной. Требовалось создать более компактный образец, не прибегая к коренному изменению конструкции. И такой образец был создан — им стал карабин образца 1944 года. Единственным отличием стало наличие откидного игольчатого штыка системы Сёмина, который был короче, чем у «трёхлинейки». Штыковой бой стал большой редкостью, а в отражении кавалерийских атак противника также уже не было необходимости. Карабин образца 1944 года выпускался до 1949 года только на Ижевском заводе, пока на смену ему не пришёл самозарядный карабин системы Симонова образца 1945 года.

С 1931 года на вооружение Красной Армии поступает снайперская винтовка, созданная на базе винтовки Мосина. От штатной она отличалась лучшим качеством ствола, изогнутой рукоятью затвора и наличием оптического прицела. Поэтому снаряжалась винтовка не с помощью обоймы, а по одному патрону. Снайперский вариант «трёхлинейки» хорошо себя зарекомендовал в боях, начиная с хасанских событий 1938 года и до Великой Отечественной войны. Хотя отмечены случаи боевого применения винтовки Мосина и в конфликтах второй половины XX века. Выпуск оружия продолжался до 1945 года. В послевоенный период, в связи с отсутствием хорошего снайперского образца, (СВТ-40 была признана неудовлетворительной как снайперское оружие) «трёхлинейку» оставили в качестве временной меры вплоть до создания новой снайперской винтовки. Но временной «трёхлинейка» оставалась ещё долгих 18 лет, пока в 1963 году на вооружение ни была принята снайперская винтовка Драгунова.

«БраМит» к винтовке Мосина

С 1938 г. делались попытки оснастить винтовку глушителем. В этом случае стрельба велась на небольшие (не более 100 метров) расстояния. Для стрельбы использовался специальный патрон УС с меньшим по мощности зарядом пороха. Начальная скорость пули составляла всего 260 м/с и являлась дозвуковой. Недостатком такого оружия была очень ограниченная дальность применения: на дистанции более 100 метров даже при наличии оптического прицела точность огня была уже недопустимо низкой. Армию подобная новинка не заинтересовала, зато в годы Великой Отечественной войны она нашла применение в партизанских и разведывательно-диверсионных отрядах.

Во второй половине XX века Советский Союз передал часть «трехлинеек» в ряд стран третьего мира, где они все реже, но попадают в объективы кино- и телекамер. В Российской Федерации формально винтовка Мосина остается на вооружении, поскольку приказа о снятии данного образца официально еще не было.

Конец XIX века ознаменовал новые ветви развития в оружейной промышленности — научное открытие французского инженера Поль Вьеля (Paul Vieille). В 1884 году он изобрёл бездымный порох, что подтолкнуло конструкторов всего мира к созданию нового вида стрелкового оружия.

Конструктор Мосин

Сергей Иванович Мосин с отличием окончил старейшее военное училище – Михайловское артиллерийское, основателем которого был Петр Великий. Офицер с солидным багажом знаний по высшей математике, аналитической геометрии, артиллерийским дисциплинам стремился реализовать свой потенциал в развитии оружейного дела в России.

В 1882 году Главное Артиллерийское управление отчиталось о намеченных целях, основной задачей было создание многозарядной, «повторительной» винтовки на смену отжившей свой век однозарядной «берданки». С.И. Мосин сразу взялся за дело, в 1883 году на Тульском заводе была выпущена опытная партия из 1000 образцов. Из-за границы стали поступать предложения коммерческого характера, для талантливого конструктора они не были заманчивы по личным обстоятельствам. С.И. Мосин отказывался от подобных предложений: во-первых, продать патент он не мог, поскольку находился на государственной службе, а во-вторых, он не хотел, чтобы его оружие служило чужой армии.

Разработка капитана Мосина конкурировала с бельгийской разработкой Леона Нагана. При всех достоинствах бельгийской винтовки на стрельбах она давала в два раза больше осечек. Конечно, основным преимуществом русской винтовки была доступность в производстве. Компромиссное решение членов комиссии было найдено, и в 1891 г. на вооружение русской армии поступает винтовка С.И. Мосина с 5-зарядным магазином конструкции Нагана. В заключительном слове они рекомендуют дать выработанному образцу наименование «русская 3-линейная винтовка образца 1891 года».

Русская трёхлинейная винтовка

16 апреля 1891 года император Александр III утвердил образец, вычеркнув слово «русская», на вооружение винтовка была принята под наименованием «трёхлинейная винтовка образца 1891 года». Единственный русский царь, при котором Россия не воевала, нарушил традицию, это был первый случай, когда оружие было названо не именем его создателя.

За Мосиным оставили права на разработанные им отдельные части винтовки и присудили высшую военно-техническую награду – Большую Михайловскую премию, летом Мосин произведен в полковники гвардейской артиллерии.

Винтовку Мосина образца 1891 года взяли на вооружение в 3 вариантах: пехотная винтовка с длинным штыком и стволом; кавалерийская или драгунская винтовка с менее длинным стволом и новым способом крепления ремня; казачья винтовка без штыка и с самым коротким стволом. В серийное производство оружие запустили в 1892 году на Сестрорецком, Тульском и Ижевском оружейных заводах. В 1894 году Сергея Ивановича назначают начальником Сестрорецкого оружейного завода. Принятие винтовки Мосина обнаружило ограниченные производственные мощности страны. Пришлось привлекать партнеров, заказ на 500 тысяч винтовок был размещён на французском оружейном заводе в городе Шательро.

Оружие революции

«Трехлинейка» образца 1891 года была основным оружием революции 1917 года, принимала участие в русско-японской (в армию было поставлено примерно 3 800 000 винтовок), Первой Мировой войне (на момент вступления России в войну на вооружении армии находилось 4 519 700 винтовок), а так же Великой Отечественной войны.

В 1900 году С.И. Мосин получает генеральское звание на родине и Гран-при за свою «трехлинейку» на Парижской выставке. Название возникло от калибра ствола винтовки: старая мера длины дюйм, равная 2,54 мм – три линии равны 7,62 мм, т.е. три линии, на которые разбит дюйм.

В своих записках Сергей Иванович с долей обиды и полным основанием писал, что все главные части и механизмы винтовки разработаны бесспорно им, эти части определяют и систему в целом, но имя разработчика С.И. Мосина оружие получит уже в советское время, в процессе модернизации в 1930 году. В СССР выдающуюся русскую винтовку выпускали до 1944 года, в 1960 г. была учреждена Премия имени С. И. Мосина, с 1999 г. она вручается ежегодно, с вооружения сняли в 1970-ые.
