Электрокардиография (ЭКГ) - это исследование электрической активности сердца. ЭКГ представляет собой неинвазивную диагностическую процедуру, осуществляемую с помощью датчиков, прикрепляемых к груди пациента, в ходе которой происходит регистрация возникающих при работе биоэлектрических потенциалов. Результаты фиксируются на специальной ленте самописца или в цифровом виде. Документ с результатами исследования называется кардиограммой(электрокардиограммой ). Сделать ЭКГ, то есть получить электрокардиограмму необходимо при любых подозрениях на проблемы со стороны сердца. ЭКГ - это диагностический минимум, составляющий фундамент кардиологического обследования и лечения. ЭКГ является абсолютно безопасной процедурой. Ее смело можно делать детям, беременным и кормящим мамам.

Специальной подготовки к ЭКГ не требуется. Однако перед прохождением электрокардиографии необходимо сообщить врачу о принимаемых лекарственных препаратах, поскольку их влияние может отразиться на результатах исследования.

Процедура ЭКГ проста и не доставляет существенного дискомфорта. Для снятия электрокардиограммы необходимо будет лечь на кушетку. На грудь, ноги и руки прикрепляются электроды, которые подключаются к аппарату ЭКГ. Обычно требуется неподвижно полежать 5−10 минут, сохраняя естественный ритм дыхания. В некоторых случаях врач может попросить задержать дыхание.

Где сделать ЭКГ в Москве

Сделать ЭКГ в Москве вы можете в любой из поликлиник« Семейного доктора». Для этого необходимо посетить врача-кардиолога. Врач снимет электрокардиограмму и сделает её расшифровку. При необходимости вам сразу будет назначен курс лечения. Кардиограмма останется у вас, чтобы вы могли принести её на следующий прием, обратившись в любое медицинское учреждение. Уточнить стоимость ЭКГ, а также приёма врача-кардиолога вы можете ниже.

Электрокардиограмма – первый показатель состояния сердца. Она отражает все проблемы сердечно-сосудистой системы человека, дает возможность выявить недуги на ранних этапах, чтобы предпринять необходимое лечение. Но дабы правильно поставить диагноз, кардиограмму нужно верно истолковать.

Из чего состоит кардиограмма

Расшифровка ЭКГ требует четкого понимания, что вообще собой представляет этот тест. Электрокардиограмма схематично отображает электрическую активность сердечной мышцы на бумаге или электронном носителе. Она записывается на специальную калиброванную бумагу. Длина горизонтальной оси квадрата (самого маленького деления) – 1 мм, по времени она равна 0,04 секунды, соответственно, большие блоки по 5 мм равны 0,2 секунды. Черные метки вверху обозначают интервалы по три секунды. Вертикальная линия, состоящая из двух блоков, равна одному милливольту – это единица измерения электрического напряжения, тысячная доля вольта. Чтобы понимать, о чем идет речь, стоит посмотреть фото расшифровки ЭКГ.

На кардиограмме отображаются 12 отведений: первая половина идет от конечностей, а вторая – грудные. Они зависят от расположения электродов на теле человека, поэтому весьма важно разместить их правильно. Данные отведения отображают деятельность разных участков миокарда. Электроды на теле расставляют соответственно им.

Распространение импульса по сердцу на кардиограмме отображают интервалы, сегменты и зубцы. Последние обозначают латинскими буквами: P, Q, R, S, T, U. Зубец R всегда негативный, он отображает показатели по миокарду, Q и S – позитивны, они показывают распространения импульса по межжелудочковой перегородке. Что касается трактовки зубцов T и U, то всё зависит от их формы, амплитуды и знака. Первый отображает реполяризацию миокарда, а значение второго для диагностирования особой роли не играет. Нормальная расшифровка ЭКГ предусматривает, что все показатели должны быть рассчитаны до сотой доли секунды, иначе можно их превратно истолковать.

Какие показатели считаются оптимальными

Для эффективной расшифровки ЭКГ нужно изучить показатели нормы. Прежде всего стоит обратить внимание на сердечный ритм. В норме он должен быть синусовым. Это подразумевает, что зубцы Р должны иметь постоянную форму, расстояние между показателями Р-Р и R-R – быть одинаковым, а количество сокращений – 60-80 в минуту.

Электрическая ось сердца является отображением вектора возбуждения желудочков от импульса, она считается по специальным медицинским таблицам, поэтому расшифровка ЭКГ для начинающих может показаться весьма сложной. Отклонения ЭОС определяются по альфа-углу. Если ось находится в нормальном положении, значение угла составляет 50-70 градусов. Стоит обратить внимание: зубец R должен быть выше, чем S. Интервалы зубцов показывают, как электрический импульс проходит между отделениями сердца. Каждому из них присущи конкретные показатели нормы.

Ширина группы зубцов Q-R-S в нормальных условиях равна 60-100 мс.
Группа зубцов Q-T отображает продолжительность сокращения желудочков. Норма – 390-450 мс.
Для зубца Q оптимальная длина 0,04 с, а глубина – не больше 3 мм.
Зубец S не должен превышать высоту 20 мм.
Норма для зубца Т заключаются в том, что в I и II отведениях он должен направляться вверх, а в отведении aVR иметь отрицательный показатель.

Выявление отклонений и заболеваний

Если разобраться с показателями нормы, при расшифровке ЭКГ любая патология может быть выявлена самостоятельно. Начать стоит с сердечного ритма. Если электрическое возбуждение начинается не с синусового узла, это показатель аритмии. Зависимо от отделения сердца, в котором начинается деполяризация, диагностируют тахикардию (ускорение ритма) или брадикардию (замедление). Еще один важный показатель отклонений – аномальные зубцы и интервалы.

Удлинение интервала между зубцами Q и T свидетельствует о миокардите, ревматизме, склерозе или ишемической болезни. Когда показатели Q не отвечают норме, это сигнализирует о патологиях миокарда.

Если зубец R не отображается на всех отведениях, это говорит, что возможна гипертрофия желудочков.
Отклонения в сегменте ST указывают на ишемию миокарда.
Зубец T, который не вписывается в нормы, может указывать на гипокалиемию или гиперкалиемию.
Расширение зубца Р, особенно вдвое, свидетельствует об атриовентрикулярной блокаде.
Резкий подъем сегмента ST означает, что пациенту грозит острый инфаркт или перикардит, а его опущение – об ишемии миокарда либо о том, что человек принимает сердечные гликозиды.

То или иное положение электрической оси сердца может свидетельствовать о разных заболеваниях. Когда ЭОС расположена горизонтально или наклонена влево, можно говорить о гипертонии у пациента. Если ось отклоняется вправо, возможно, что человек имеет хронические заболевания легких. Доктор должен обеспокоится, если в течение короткого времени электрическая ось внезапно сменила положение. Особенность ЭОС в том, что ее показатели могут зависеть от разных факторов. К примеру, вертикальное положение часто встречается у людей худощавого телосложения, а горизонтальное – у полных.

Кардиограмма может свидетельствовать о ряде заболеваний. Но не спешите ставить диагнозы самостоятельно. Растолковать ЭКГ для начинающих очень затруднительно, ведь не все показатели можно рассчитать самостоятельно. Лучше обратиться к профессионалу, который растолкует кардиограмму правильно и сможет поставить точные диагнозы.

medsosud.ru

Основные правила

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Зубцы;
Интервалы;
Сегменты.

Существуют строгие параметры нормы для каждой линии на ленте ЭКГ, малейшее отклонение от которых может свидетельствовать о нарушениях в работе сердца.

Анализ кардиограммы

Вся совокупность линий ЭКГ исследуется и измеряется математически, после чего врач может определить некоторые параметры работы сердечной мышцы и её проводящей системы: ритм сердца, частоту сердечных сокращений, водитель ритма, проводимость, электрическую ось сердца.

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Это параметр, отражающий ритмичность сердечных сокращений, возникающих под влиянием синусового узла (в норме). Он показывает слаженность работы всех отделов сердца, последовательность процессов напряжения и расслабления сердечной мышцы.

Ритм очень легко определить по самым высоким зубцам R : если расстояние между ними одинаковое на протяжении всей записи или отклоняется не более чем на 10%, значит пациент не страдает аритмией.

ЧСС

Количество ударов в минуту можно определить не только считая пульс, но и по ЭКГ. Для этого необходимо знать скорость, с которой проводилась запись ЭКГ (обычно это 25, 50 или 100мм/с), а также расстояние между самыми высокими зубцами (от одной вершины к другой).

Умножая продолжительность записи одного мм на длину отрезка R-R , можно получить ЧСС. В норме его показатели колеблются от 60 до 80 ударов в минуту.

Источник возбуждения

Автономная нервная система сердца устроена таким образом, что процесс сокращения зависит от скопления нервных клеток в одной из зон сердца. В норме это синусовый узел, импульсы от которого расходятся по всей нервной системе сердца.

В некоторых случаях роль водителя ритма могут брать на себя другие узлы (предсердный, желудочковый, атриовентрикулярный). Определить это можно, исследуя зубец P - малозаметный, находящийся чуть выше изолинии.

Проводимость

Это критерий, показывающий процесс передачи импульса. В норме импульсы передаются последовательно от одного водителя ритма к другому, не меняя порядок.

Электрическая ось

Показатель, основанный на процессе возбуждения желудочков. Математический анализ зубцов Q, R, S в I и III отведениях позволяет рассчитать некий результирующий вектор их возбуждения. Это необходимо для установления функционирования ветвей пучка Гиса.

Полученный угол наклона оси сердца оценивается по величине: 50-70° норма, 70-90° отклонение вправо, 50-0° отклонение влево.

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Это явление характеризуется сбоем сердечного ритма . Человек ощущает временное увеличение частоты сокращений с последующей паузой. Связано с активацией других водителей ритма, посылающих наравне с синусовым узлом дополнительный залп импульсов, что и приводит к внеочередному сокращению.

Аритмия

Характеризуется изменением периодичности синусового ритма , когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

В остальных случаях это может быть проявлением физической активности, изменением гормонального фона, результатом перенесенной лихорадки и не угрожает здоровью.

Брадикардия

Возникает при ослаблении синусового узла, неспособного генерировать импульсы с должной частотой, вследствие чего замедляется и ЧСС, вплоть до 30-45 ударов в минуту .

Тахикардия

Противоположное явление, характеризующееся увеличением ЧСС более 90 ударов в минуту. В некоторых случаях временная тахикардия возникает под действием сильных физических нагрузках и эмоциональных стрессах, а также в период болезней связанных с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение , вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Почему могут быть различия в показателях

В некоторых случаях, при проведении повторного анализа ЭКГ, выявляются отклонения от ранее полученных результатов. С чем это может быть связано?

Разное время суток . Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки . Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи . Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды . Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон . Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Дополнительные методики обследования

Холтер

Метод долговременного изучения работы сердца , возможный благодаря переносному компактному магнитофону, который способен фиксировать результаты на магнитную пленку. Метод особенно хорош, когда необходимо исследовать периодически возникающие патологии, их частоту и время появления.

Беговая дорожка

В отличие от обычной ЭКГ, записывающейся в состоянии покоя, данный метод основывается на анализе результатов после физической нагрузки . Чаще всего это используется для оценки риска возможных патологий, не выявленных на стандартной ЭКГ, а также при назначении курса реабилитации пациентам, перенесшим инфаркт.

Фонокардиография

Позволяет анализировать тоны и шумы сердца. Их продолжительность, периодичность и время возникновения соотносятся с фазами сердечной активности, что дает возможность оценить работу клапанов, риски развития эндо- и ревмокардита.

Стандартная ЭКГ представляет собой графическое изображение работы всех отделов сердца. На ее точность могут повлиять множество факторов, поэтому следует соблюдать рекомендации врача .

Обследование выявляет большую часть патологий сердечно-сосудистой системы, однако для точного диагноза могут потребоваться дополнительные анализы.

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

oserdce.com

Что такое ЭКГ, как проходит процедура

Сам принцип получения ЭКГ очень простой. Речь идёт о том, что к коже пациента прикрепляются датчики, которые записывают электрические импульсы, которые сопровождают биение сердца. Запись производится на листе бумаги. Грамотный врач по этой диаграмме сможет многое сказать о здоровье пациента.

На ней изображены циклические изменения соответствующих электрических импульсов. Важно заметить, что данный метод диагностики не является абсолютно точным и исчерпывающим. Его можно рассматривать, скорее, как базу для основных выводов.

Что же конкретно показано в ЭКГ?

Предположим, нужно снять электрокардиограмму. Как это правильно сделать? Нужно ли быть специалистом, для того, чтобы провести эту процедуру или при аккуратном выполнении всех необходимых правил процедуру может провести даже неспециалист? Попытаемся ответить на эти вопросы.

Интересно, что электрокардиограмму используют не только при лечении сердечных больных, но и в ряде других случаев:

Это имеет место не только при разнообразных медицинских осмотрах, но и для диагностики тех заболеваний, которые напрямую с сердцем не связаны, но могут создать осложнения в нём.
Также при использовании тех медицинских препаратов, которые имеют сильное действие на организм, часто проверяют таким образом состояние здоровья сердечно-сосудистой системы, чтобы предотвратить возможные последствия приёма таких лекарств.
В таких случаях принято производить проверку не только до, но и после того, как терапевтический курс будет пройден.

Сама процедура не является очень сложной. Общая её продолжительность не превышает десяти минут. Температура помещения не должна быть слишком низкой. В то же время комната должна быть проветрена. Выполнение этого и подобных правил очень важно для такой процедуры. Это связано с тем, что любое изменение в физическом состоянии пациента отразится на электрокардиограмме.

Приведём и другие требования:

Перед началом процедуры пациенту должен быть предоставлен отдых. Его продолжительность должна составлять не менее четверти часа.
Во время процедуры снятия показаний пациент должен лежать на спине.
Во время работы у него должно быть ровное дыхание.
Также нужно учесть время приёма пищи. Должно всё делаться или натощак или не ранее, чем пройдёт два часа после последнего приёма пищи. Этот приём не должен быть обильным.
Конечно в день проведения процедуры не разрешается принимать ни седативных ни тонизирующих препаратов. Также нельзя пить кофе или чай или другие подобные напитки. Если пациент курит, то он должен не меньше часа до начала процедуры воздержаться от этой привычки.

Техника проведения диагностики включ
ает в себя прикрепление четырёх электродов на кисти рук и на лодыжки и установку шести присосок на грудной клетке пациента.

Делают это в следующем порядке. Каждый электрод имеет определённый цвет. Под них ставят влажную салфетку. Это делается как для увеличения проводимости, так и улучшения сцепления электрода с поверхностью кожи.

При установке присосок на грудную клетку, кожу обычно обеззараживают при помощи спиртового раствора. На диаграмме будут отображены несколько разновидностей зубцов, которые имеют различную форму.

Для проведения диагностики достаточно фиксировать данные не дольше, чем на протяжении четырёх последовательных циклов.

Итак, в каких случаях имеет смысл пойти к врачу и сделать кардиограмму?

Есть несколько основных вариантов:

Это нужно сделать, если вы отчётливо ощущаете дискомфорт в груди.
При одышке, хотя это может выглядеть привычным, имеет смысл обратиться к врачу за ЭКГ.
Если у вас имеется лишний вес, то вы, несомненно, находитесь в зоне риска по сердечным заболеваниям. Рекомендуется регулярно делать электрокардиограмму.
Наличие в вашей жизни хронического и сильного стресса представляет опасность не только для вашего сердца, но и для других систем человеческого организма. ЭКГ в подобном случае является делом жизненно необходимым.
Существует такое хроническое заболевание, как тахикардия. Если вы от него страдаете, то ЭКГ нужно делать регулярно.
Гипертония многими рассматривается, как возможная ступень к инфаркту. Если на этом этапе регулярно проводить диагностику с помощью ЭКГ, то ваши шансы выздороветь резко увеличатся.
Перед проведением хирургической операции врачу важно убедиться. Что ваше сердце способно её выдержать. Для проверки может быть сделана ЭКГ.

Насколько часто необходимо прибегать к такой процедуре? Обычно это определяет лечащий врач. Однако, если вам перевалило за сорок, то имеет смысл проводить эту процедуру ежегодно. Если же вы гораздо старше, то делать ЭКГ стоит не реже, чем раз в квартал.

Что показывает ЭКГ

Посмотрим, что же мы можем увидеть на электрокардиограмме:

Прежде всего, она подробно расскажет о всех особенностях ритма биения сердца. В частности, это позволит отследить учащение биения или слабое биение сердца. По диаграмме видно, в каком ритме и с какой силой бьётся сердце пациента.
Другое важное достоинство состоит в том, что ЭКГ способно показать различные патологии, которые присущи сердцу. Связано это с тем, что любое, скажем, омертвение тканей, будет проводить электрические импульсы иначе, чем здоровая ткань. Такие особенности также помогут выявить тех, кто пока ещё не болен, но имеет к этому склонность.
Существует снятие ЭКГ под нагрузкой . Это полезно в тех случаях, когда оценить состояние здоровья своего сердца хочет человек в относительно здоровом состоянии.

Принципы расшифровки показателей

Кардиограмма - это не один, а несколько различных графиков. Поскольку к пациенту присоединены несколько электродов, в принципе, между каждой парой из них можно измерять электрические импульсы. На практике ЭКГ содержит двенадцать графиков. Врач оценивает форму и периодичность зубцов, а также рассматривает соотношение электрических сигналов на различных графиках.

Каждому заболеванию соответствуют конкретные признаки на графиках ЭКГ. Если их определить, то это даёт возможность поставить правильный диагноз пациенту. Норма и нарушения в расшифровке ЭКГ очень важны. Каждый показатель требует к себе самого внимательного отношения. Достоверный результат возникает в том случае, когда анализ проведён точно и достоверно.

Чтение зубцов

Существует пять различных видов зубцов на кардиограмме. Их обозначают латинскими буквами: S, P, T, Q и R . Каждый из них характеризует работу одного из отделов сердца.

Также принимаются во внимание различные типы интервалов и сегментов. Они представляют собой расстояние между определёнными типами зубцов и также имеют свои буквенные обозначения.

Также при анализе рассматривается QRS - комплекс (его также называют QRS — интервалом).

Более подробно элементы ЭКГ показаны на приведённом здесь рисунке. Это, своего рода, таблица расшифровки ЭКГ.
Сначала оценивается частота сердечных сокращений. Как известно, она обычно составляет 60-80 сокращений в секунду.

Как врач анализирует результаты

Изучение электрокардиограммы происходит в несколько последовательных этапов:

На этом этапе врач должен рассчитать и проанализировать интервалы. Врач рассматривает QT – интервал. Если имеет место удлинение этого отрезка, то это говорит, в частности, об ишемической болезни сердца, если речь идёт об укорочении, тогда речь может идти о гиперкальцемии.
После этого определяется такой показатель, как электрическая ось сердца (ЭОС). Это делается при помощи расчёта, основанного на высоте различных типов зубцов на электрокардиограмме.
После этого происходит рассмотрение комплекса Речь идёт о зубце типа R и его ближайших участках графика с обеих сторон.
Далее рассматривается интервал. Считается, что для нормального сердца он должен находиться на средней линии.
После этого на основе изученных данных даётся итоговое кардиологическое заключение.

Р – в норме должен быть положительным, показывает наличие биоэлектричества в предсердиях;
Зубец Q – в норме является отрицательным, он относится к межжелудочковой перегородке;
R – характеризует электрический потенциал в миокарде желудочков;
Зубец S – в нормальной ситуации он отрицательный, показывает завершающий процесс работы электричества в желудочках, в норме такой зубец будет ниже, чем зубец R;
Т – должен быть положительным, тут речь идёт о восстановительном процессе биопотенциала в сердце.
Частота сердечных сокращений должна находиться в пределах от 60 до 80 в минуту. Если она выходит за эти границы, то это свидетельствует о нарушениях в работе сердца.
QT – интервал в норме для взрослого человека составляет 390 -450 миллисекунд.
Ширина интервала QRS должна составлять примерно 120 миллисекунд.

Возможные погрешности в результате

Несмотря на свои очевидные достоинства, данная процедура также имеет и определённые недостатки:

Патологии в расшифровке ЭКГ можно определить согласно имеющимся описаниям различных вариантов кардиограмм. Существуют подробные таблицы, которые помогут определить вид обнаруженной патологии. Для повышения надёжности результата кардиограмма должна сочетаться с другими методами диагностики.

Стоимость процедуры

Если говорить о ценах в Москве, то они находятся примерно в промежутке от 650 до 2300 рублей. Не будем забывать, что, при получении кардиограммы большое значение имеет проведение её анализа квалифицированным врачом и качество самой медицинской аппаратуры.

В Санкт-Петербурге средняя цена примерно такая же, как в Москве. Цена ЭКГ с расшифровкой составляет примерно 1500 рублей за эту процедуру.

Также существует услуга по вызову такого специалиста на дом. В Москве эта услуга может быть предоставлена за 1500 рублей, в Хабаровске - за 900 рублей, а в Саратове это можно сделать за 750 рублей.

Заключение

ЭКГ - важное средство диагностики вашей сердечно-сосудистой системы. Она многое может о ней сказать. Имеет смысл регулярно, хотя бы раз в два года обращаться за проведением ЭКГ к врачу.

kardiohelp.com

Расшифровка ЭКГ

Любая электрокардиограмма отображает собой работу сердца (его электрический потенциал во время сокращений и расслаблений) в 12 кривых, записанных в 12 отведениях. Эти кривые отличаются друг от друга, так как показывают прохождение электрического импульса по разным отделам сердца, например первая – это передняя поверхность сердца, третья – задняя. Чтобы записать ЭКГ в 12 отведениях на тело пациента в конкретных местах и определенной последовательности прикрепляют специальные электроды.

Как расшифровать кардиограмму сердца: общие принципы

Основными элементами электрокардиографической кривой являются:

Анализ ЭКГ

Получив в руки электрокардиограмму, доктор начинает оценивать ее в следующей последовательности:

Определяет, ритмично ли сокращается сердце, то есть правильный ли ритм. Для этого измеряет интервалы между зубцами R, они должны быть везде одинаковыми, если нет – это уже неправильный ритм.
Подсчитывает, с какой скоростью сокращается сердце (ЧСС). Сделать это легко, зная скорость записи ЭКГ и посчитав количество миллиметровых клеточек между соседними зубцами R. В норме ЧСС не должна выходить за рамки 60-90 уд. в минуту.
По конкретным признакам (в основном по зубцу Р) определяет источник возбуждения в сердце. В норме – это синусовый узел, то есть у здорового человека нормальным считается синусовый ритм. Предсердный, атриовентрикулярный и желудочковый ритмы свидетельствуют о патологии.
Оценивает проводимость сердца по длительности зубцов и сегментов. Для каждого из них существуют свои показатели нормы.
Определяет электрическую ось сердца (ЭОС). Для очень худых людей характерно более вертикальное положение ЭОС, для полных – более горизонтальное. При патологии ось смещается резко вправо или влево.
Детально анализирует зубцы, сегменты и интервалы. Их длительность на кардиограмме врач записывает от руки в секундах (это и есть непонятный набор латинских букв и цифр на ЭКГ). Современные электрокардиографы автоматически проводят анализ этих показателей и сразу выдают результаты измерений, что упрощает работу доктора.
Дает заключение. В нем обязательно указывает правильность ритма, источник возбуждения, ЧСС, характеризует ЭОС, а также выделяет конкретные патологические синдромы (нарушение ритма, проводимости, наличие перегрузки отдельных отделов сердца и повреждения миокарда), если они есть.

Примеры электрокардиографических заключений

У здорового человека заключение по ЭКГ может выглядеть следующим образом: ритм синусовый с ЧСС 70 уд. в мин. ЭОС в нормальном положении, патологических изменений не выявлено.

Также для некоторых людей вариантом нормы может считаться синусовая тахикардия (ускорение ЧСС) или брадикардия (замедление ЧСС). У пожилых лиц довольно часто в заключении может быть указано наличие умеренных диффузных либо метаболических изменений в миокарде. Эти состояния не являются критическими и после получения соответствующего лечения и коррекции питания больного преимущественно всегда исчезают.

Кроме того, в заключении может идти речь о неспецифическом изменении интервала ST-T. Это обозначает, что изменения непоказательны и лишь по ЭКГ определить их причину нельзя. Еще одно достаточно распространенное состояние, которое можно диагностировать по кардиограмме, – это нарушение процессов реполяризации, то есть нарушение восстановления миокарда желудочков после возбуждения. Вызвать данное изменение могут как тяжелые заболевания сердца, так и хронические инфекции, гормональный дисбаланс и прочие причины, которые в последствие будет искать врач.

Прогностически неблагоприятными считаются заключения, в которых есть данные о наличии ишемии миокарда, гипертрофии отделов сердца, нарушении ритма и проводимости.

Расшифровка ЭКГ у детей

Весь принцип расшифровки кардиограмм такой же, как и у взрослых, но в силу физиологических и анатомических особенностей детского сердца существуют различия в трактовке нормальных показателей. Это касается в первую очередь ЧСС, поскольку до 5 лет у детей она может превышать 100 уд. в минуту.

Также у малышей может регистрироваться синусовая или дыхательная аритмия (учащение сокращений сердца на вдохе и урежение на выдохе) без какой-либо патологии. Кроме того, характеристики некоторых зубцов и интервалов отличаются от таковых у взрослых. Например, у ребенка может быть неполная блокада части проводящей системы сердца – правой ножки пучка Гиса. Все эти особенности детские кардиологи учитывают, когда делают заключение по ЭКГ.

Особенности ЭКГ при беременности

Организм беременной женщины проходит через различные процессы адаптации к новому положению. Определенные изменения происходят и с сердечно-сосудистой системой, поэтому ЭКГ будущих мам может несколько отличаться от результатов исследования сердца здорового взрослого человека. Прежде всего, на поздних сроках происходит небольшое горизонтальное отклонение ЭОС, вызванное изменением взаимного размещения внутренних органов и растущей матки.

Кроме того, у будущих мам может регистрироваться небольшая синусовая тахикардия и признаки перегрузки отдельных отделов сердца. Эти изменения связаны с увеличением объема крови в организме и, как правило, исчезают после родов. Однако их обнаружение нельзя оставлять без детального рассмотрения и проведения более углубленного обследования женщины.

Расшифровка ЭКГ, норма показателей

Расшифровка ЭКГ – дело знающего врача. При этом методе функциональной диагностики оценивается:

сердечный ритм — состояние генераторов электрических импульсов и состояние проводящей эти импульсы системы сердца
состояние самой мышцы сердца (миокарда). наличие или отсутствие ее воспалений, повреждений, утолщений, кислородного голодания, электролитного дисбаланса

Однако, современные пациенты нередко имеют доступ к своим медицинским документам, в частности, к пленкам электрокардиографии, на которых пишутся врачебные заключения. Своим многообразием данные записи могут довести до панического расстройства даже самого уравновешенного, но неосведомленного человека. Ведь зачастую пациенту доподлинно неизвестно, насколько опасно для жизни и здоровья то, что написано на обороте ЭКГ-пленки рукой функционального диагноста, а до приема у терапевта или кардиолога еще несколько дней.

Чтобы снизить накал страстей, сразу предупредим читателей, что ни с одним серьезным диагнозом (инфаркт миокарда, острые нарушения ритма) функциональный диагност пациента из кабинета не выпустит, а, как минимум, отправит его на консультацию к коллеге-специалисту тут же. Об остальных “тайнах Полишинеля” в данной статье. При всех неясных случаях патологических изменений на ЭКГ назначается ЭКГ-контроль, суточное мониторирование (Холтер), ЭХО кардиоскопия (УЗИ сердца) и нагрузочные тесты (тредмил, велоэргометрия).

Цифры и латинские буквы в расшифровке ЭКГ

PQ- (0,12-0,2с) – время атриовентрикулярной проводимости. Чаще всего удлиняется на фоне AV-блокад. Укорачивается при синдромах CLC и WPW.

P – (0,1с) высота 0,25-2,5 мм описывает сокращения предсердий. Может говорить об их гипертрофии.

QRS – (0,06-0,1с) -желудочковый комплекс

QT – (не более 0,45 с) удлиняется при кислородном голодании (ишемии миокарда. инфаркте)и угрозе нарушений ритма.

RR — расстояние между верхушками желудочковых комплексов отражает регулярность сердечных сокращений и дает возможность подсчитать ЧСС.

Расшифровка ЭКГ у детей представлена на рис.3

Варианты описания сердечного ритма

Синусовый ритм

Это самая частая надпись, встречающаяся на ЭКГ. И, если больше ничего не добавлено и указана частота (ЧСС) от 60 до 90 ударов в минуту (например ЧСС 68`) — это самый благополучный вариант, свидетельствующий о том, что сердце работает как часы. Это ритм, задаваемый синусовым узлом (основным водителем ритма, генерирующим элекрические импульсы, заставляющие сердце сокращаться). При этом синусовый ритм предполагает благополучие, как в состоянии этого узла, так и здоровье проводящей системы сердца. Отсутствие же прочих записей отрицает патологические изменения сердечной мышцы и означает, что ЭКГ в норме. Кроме синусового ритма, может быть предсердный, атриовентрикулярный или желудочковый, свидетельствующие о том, что ритм задается клетками именно в этих отделах сердца и считается патологическим.

Это вариант нормы у молодежи и детей. Это ритм, при котором импульсы выходят из синусового узла, но промежутки между сокращениями сердца разные. Это может быть связано с физиологическими изменениями (дыхательная аритмия, когда сокращения сердца урежаются на выдохе). Примерно 30 % синусовой аритмии требуют наблюдения у кардиолога, так как угрожаемы по развитию более серьезных нарушений ритма. Это аритмии после перенесенной ревматической лихорадки. На фоне миокардита или после него, на фоне инфекционных заболеваний, сердечных пороков и у лиц с отягощенной наследственностью по аритмиям.

Это ритмичные сокращения сердца с частотой меньше 50 в минуту. У здоровых брадикардия бывает, например, во сне. Также брадикардии часто проявляется у профессиональных спортсменов. Патологическая брадикардия может свидетельствовать о синдроме слабости синусового узла. При этом брадикардия более выражена (ЧСС от 45 до 35 ударов в минуту в среднем) и наблюдается в любое время суток. Когда брадикардия вызывает паузы в сердечных сокращениях до 3 секунд днем и порядка 5 секунд ночью, приводит к нарушениям снабжения кислородом тканей и проявляется, например, обмороками, показана операция по установлению электростимулятора сердца, который замещает собой синусовый узел, навязывая сердцу нормальный ритм сокращений.

Синусовая тахикардия

ЧСС более 90 в минуту — разделяется на физиологическую и патологическую. У здоровых синусовой тахикардией сопровождается физическая и эмоциональная нагрузка, прием кофе иногда крепкого чая или алкоголя (особенно энергетических напитков). Она кратковременна и после эпизода тахикардии сердечный ритм возвращается к норме за короткий промежуток времени после прекращения нагрузки. При патологической тахикардии сердцебиения беспокоят пациента в покое. Ее причинами становятся подъемы температуры, инфекции, кровопотери, обезвоживание, тиреотоксикоз, анемии, кардиомиопатии. Лечат основное заболевание. Синусовую тахикардию купируют только при инфаркте или остром коронарном синдроме.

Экстарсистолия

Это нарушения ритма, при которых очаги вне синусового ритма дают внеочередные сердечные сокращения, после которых идет удвоенная по длине пауза, называемая компенсаторной. В целом, сердцебиения воспринимаются пациентом как неровные, учащенные или замедленные, иногда хаотичные. Более всего беспокоят провалы в сердечном ритме. Могут возникать неприятные ощущения в грудной клетке в виде толчков, покалываний, чувства страха и пустоты в животе.

Далеко не все экстрасистолы опасны для здоровья. Большинство и них не приводят к существенным расстройствам кровообращения и не угрожают ни жизни, ни здоровью. Они могут быть функциональными (на фоне панических атак, кардионевроза, гормональных сбоев), органическими (при ИБС, сердечных пороках. миокардиодистрофии или кардиопатиях, миокардитах). Также к ним могут приводить интоксикации и операции на сердце. В зависимости от места возникновения, экстрасистолы делятся на предсердные, желудочковые и антриовентрикулярные (возникающие в узле на границе между предсердиями и желудочками).

Единичные экстрасистолы чаще всего редкие (меньше 5 за час). Они, как правило, функциональные и не мешают нормальному кровоснабжению.
Спаренные экстрасистолы по две сопровождают некоторое количество нормальных сокращений. Такое нарушения ритма чаще говорит о патологии и требует дообследования (холтеровского мониторирования).
Аллоритмии — более сложные типы экстрасистолий. Если каждое второе сокращение является экстрасистолой – это бигимения, если каждый третий – тригинемия, каждый четвертый –квадригимения.

Принято желудочковые экстрасистолы делить на пять классов (по Лауну). Они оцениваются при суточном мониторировании ЭКГ, так как показатели обычной ЭКГ за несколько минут может ничего и не показать.

1 класс — одиночные редкие экстрасистолы с частотой до 60 за час, исходящие из одного очага (монотопные)
2 – частые монотопные более 5 в минуту
3 – частые полиморфные (разной формы) политопные (из разных очагов)
4а – парные, 4б – групповые (тригимении), эпизоды пароксизмальной тахикардии
5 – ранние экстрасистолы

Чем выше класс, тем серьезнее нарушения, хотя на сегодня даже 3 и 4 классы не всегда требуют медикаментозного лечения. В целом, если желудочковых экстрасистол меньше 200 за сутки, их стоит отнести к функциональным и не беспокоиться по их поводу. При более частых показаны ЭХО КС, иногда – МРТ сердца. Лечат не экстрасистолию, а заболевание, которое приводит к ней.

Пароксизмальная тахикардия

Вообще пароксизм – это приступ. Приступоообразное учащение ритма может продолжаться т нескольких минут до нескольких дней. При этом промежутки между сердечными сокращениями будут одинаковыми, а ритм увеличится свыше 100 за минуту (в среднем от 120 до 250). Различают наджелудочковую и желудочковую формы тахикардии. В основе этой патологии – ненормальная циркуляция электрического импульса в проводящей системе сердца. Такая патология подлежит лечению. Из домашних способов устранения приступа:

задержка дыхания
усиленный принудительный кашель
погружение лица в холодную воду

WPW- синдром

Синдром Вольфа-Паркинсона-Уайта – разновидность пароксизмальной наджелудочковой тахикардии. Назван по именам авторов, описавших его. В основе появления тахикардии – наличие между предсердиями и желудочками дополнительного нервного пучка, по которому проходит более быстрый импульс, чем от основного водителя ритма.

В результате возникает внеочередное сокращение сердечной мышцы. Синдром требует консервативного или хирургического лечения (при неэффективности или непереносимости антиаритмических таблеток, при эпизодах фибрилляции предсердий, при сопутствующих сердечных пороках).

CLC – синдром (Клерка-Леви-Кристеско)

похож по механизму на WPW и характеризуется более ранним по сравнению с нормой возбуждением желудочков за счет дополнительного пучка, по которому идет нервный импульс. Синдром врожденный проявляется приступами учащенных сердцебиений.

Мерцательная аритмия

Она может быть в виде приступа или постоянной формы. Она проявляется в виде трепетания или мерцания предсердий.

Мерцания предсердий

Фибрилляция предсердий

При мерцании сердце сокращается совершенно нерегулярно (промежутки между сокращениями самой разной продолжительности). Это объясняется тем, что ритм задает не синусовый узел, а другие клетки предсердий.

Получается частота от 350 до 700 ударов за минуту. Полноценного сокращения предсердий просто нет, сокращающиеся мышечные волокна не дают эффективного заполнения кровью желудочков.

В результате ухудшается выброс сердцем крови и от кислородного голодания страдают органы и ткани. Другое название мерцания предсердий – фибрилляция предсердий. Далеко не все предсердные сокращения достигают желудочков сердца, поэтому частота сердечных сокращений (и пульс) будут либо ниже нормы (брадисистолия с частотой меньше 60), либо в норме (нормосистолия от 60 до 90), либо выше нормы (тахисистолия больше 90 ударов в минуту).

Приступ мерцательной аритмии сложно пропустить.

Обычно он начинается с сильного толчка сердца.
Развивается как череда абсолютно неритмичных сердцебиений с большой или нормальной частотой.
Состояние сопровождают слабость, потливость, головокружение.
Очень выражен страх смерти.
Может быть одышка, общее возбуждение.
Иногда наблюдается потеря сознания.
Заканчивается приступ нормализацией ритма и позывами на мочеиспускание, при котором отходит большое количество мочи.

Для купирования приступа пользуются рефлекторными способами, препаратами в виде таблеток или инъекций или прибегают к кардиоверсии (стимуляции сердца электрическим дефибриллятором). Если приступ мерцательной аритмии не устранен в течение двух суток, возрастают риски тромботических осложнений (тромбэмболии легочной артерии, инсульта).

При постоянной форме мерцания сердцебиения (когда ритм не восстанавливается ни на фоне препаратов, ни на фоне электростимуляции сердца) становятся более привычным спутником пациентов и ощущаются только при тахисистолии (учащенных неритмичных сердцебиениях). Основная задача при обнаружении на ЭКГ признаков тахисистолии постоянной формы фибрилляции предсердий – это урежение ритма до нормосистолии без попыток сделать его ритмичным.

Примеры записей на ЭКГ-пленках:

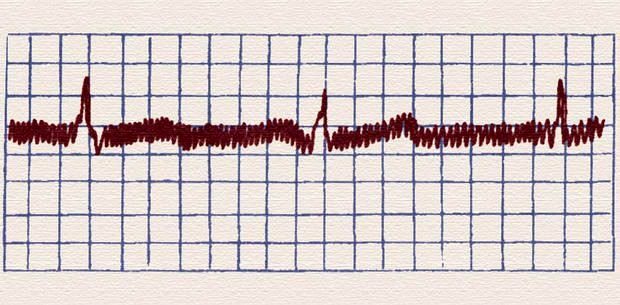

фибрилляция предсердий, тахисистолический вариант, ЧСС 160 в ‘.
Фибрилляция предсердий, нормосистолический вариант, ЧСС 64 в ‘.

Мерцательная аритмия может развиваться в программе ишемической болезни сердца, на фоне тиреотоксикоза, органических пороков сердца, при сахарном диабете, синдроме слабости синусового узла, при интоксикациях (чаще всего алкоголем).

Трепетание предсердий

Это частые (более 200 за минуту) регулярные сокращения предсердий и такие же регулярные, но более редкие сокращения желудочков. В целом трепетание чаще встречается в острой форме и переносится лучше, чем мерцание, так как при этом расстройства кровообращения выражены меньше. Трепетание развивается при:

органических заболеваниях сердца (кардиомиопатиях, сердечной недостаточности)
после операций на сердце
на фоне обструктивных болезней легких
у здоровых оно не встречается практически никогда

Клинически трепетание проявляется учащенным ритмичным сердцебиением и пульсом, набуханием шейных вен, одышкой, потливостью и слабостью.

Нарушения проводимости

В норме образовавшись в синусовом узле, электрическое возбуждение идет по проводящей системе, испытывая физиологическую задержку в доли секунды в атриовентрикулярном узле. На своем пути импульс стимулирует к сокращению предсердия и желудочки, которые перекачивают кровь. Если на каком-то из участков проводящей системы импульс задерживается дольше положенного времени, то и возбуждение к нижележащим отделам придет позже, а, значит, нарушится нормальная насосная работа сердечной мышцы. Нарушения проводимости носят название блокад. Они могут возникать, как функциональные нарушения, но чаще являются результатами лекарственных или алкогольных интоксикаций и органических заболеваний сердца. В зависимости от уровня, на котором они возникают, различают несколько их типов.

Синоатриальная блокада

Когда затруднен выход импульса из синусового узла. По сути, это приводит к синдрому слабости синусового узла, урежению сокращений до выраженной брадикардии, нарушениям кровоснабжения периферии, одышке, слабости, головокружениям и потерям сознания. Вторая степень этой блокады носит название синдрома Самойлова-Венкебаха.

Атриовентриуклярная блокада (AV- блокада)

Это задержка возбуждения в атриовентрикулярном узле долее положенных 0,09 секунды. Различают три степени этого типа блокад. Чем выше степень, тем реже сокращаются желудочки, тем тяжелее расстройства кровообращения.

При первой задержка позволяет каждому сокращению предсердий сохранять адекватное число сокращений желудочков.
Вторая степень оставляет часть сокращений предсердий без сокращений желудочков. Ее описывают в зависимости от удлинения интервала PQ и выпадения желудочковых комплексов, как Мобитц 1, 2 или 3.
Третья степень называется еще полной поперечной блокадой. Предсердия и желудочки начинают сокращаться без взаимосвязи.

При этом желудочки не останавливаются, потому что подчиняются водителям ритма из нижележащих отделов сердца. Если первая степень блокады может никак не проявляться и выявляться только при ЭКГ, то вторая уже характеризуется ощущениями периодической остановки сердца, слабостью, утомляемостью. При полных блокадах к проявлениям добавляются мозговые симптомы (головокружения, мушки в глазах). Могут развиваться приступы Морганьи-Эдамса-Стокса (при ускользании желудочков от всех водителей ритма) с потерей сознания и даже судорогами.

Нарушение проводимости внутри желудочков

В желудочках к мышечным клеткам электрический сигнал распространяется по таким элементам проводящей системы, как ствол пучка Гиса, его ножки (левая и правая) и ветви ножек. Блокады могут возникать и на любом из этих уровней, что также отражается на ЭКГ. При этом вместо того, чтобы охватываться возбуждением одновременно, один из желудочков запаздывает, так как сигнал к нему идет в обход заблокированного участка.

Помимо места возникновения различают полную или неполную блокаду, а также постоянную и непостоянную. Причины внутрижелудочковых блокад аналогичны другим нарушениям проводимости (ИБС, мио-и эндокардиты, кардиомиопатии, пороки сердца, артериальная гипертензия, фиброз, опухоли сердца). Также влияют прием антиартимических препаратов, увеличение калия в плазме крови, ацидоз, кислородное голодание.

Наиболее частой считается блокада передневерхней ветви левой ножки пучка Гиса (БПВЛНПГ).
На втором месте – блокада правой ножки (БПНПГ). Данная блокада обычно не сопровождается заболеваниями сердца.
Блокада левой ножки пучка Гиса более характерна для поражений миокарда. При этом полная блокада (ПБПНПГ) хуже, чем неполная (НБЛНПГ). Ее иногда приходится отличать от синдрома WPW.
Блокада задненижней ветви левой ножки пучка Гиса может быть у лиц с узкой и вытянутой или деформированной грудной клеткой. Из патологических состояний она более характерна для перегрузок правого желудочка (при ТЭЛА или пороках сердца).

Клиника собственно блокад на уровнях пучка Гиса не выражена. На первое место выходит картина основной кардиальной патологии.

Синдром Бейли – двухпучковая блокада (правой ножки и задней ветви левой ножки пучка Гиса).

Гипертрофия миокарда

При хронических перегрузках (давлением, объемом) сердечная мышца в отдельных участках начинает утолщаться, а камеры сердца растягиваться. На ЭКГ подобные изменения обычно описываются, как гипертрофия.

Гипертрофия левого желудочка (ГЛЖ) – типична для артериальной гипертензии, кардиомиопатии, ряда сердечных пороков. Но и в норме у спортсменов, тучных пациентов и лиц, занятых тяжелым физическим трудом, могут встречаться признаки ГЛЖ.
Гипертрофия правого желудочка – несомненный признак повышения давления в системе легочного кровотока. Хроническое легочное сердце, обструктивные болезни легких, кардиальные пороки (стеноз легочного ствола, тетрада Фалло, дефект межжелудочковой перегородки) ведут к ГПЖ.
Гипертрофия левого предсердия (ГЛП) – при митральном и аортальном стенозе или недостаточности, гипертонической болезни, кардиомиопатии, после миокардита.
Гипертрофия правого предсердия (ГПП) – при легочном сердце, пороках трикуспидального клапана, деформациях грудной клетки, легочные патологии и ТЭЛА.
Косвенные признаки гипертрофий желудочков — это отклонение электрической оси сердца (ЭOC) вправо или влево. Левый тип ЭОС – это отклонение ее влево, то есть ГЛЖ, правый – ГПЖ.
Систолическая перегрузка – это также свидетельство гипертрофии отделов сердца. Реже это свидетельство ишемии (при наличии стенокардитических болей).

Изменения сократительной способности миокарда и его питания

Синдром ранней реполяризации желудочков

Чаще всего- вариант нормы, особенно для спортсменов и лиц с врожденно высокой массой тела. Иногда связан с гипертрофией миокарда. Относится к особенностям прохождения электролитов (калия) через мембраны кардиоцитов и особенностей белков, из которых строятся мембраны. Считается фактором риска по внезапной остановке сердца, но клиники не дает и чаще всего остается без последствий.

Умеренные или выраженные диффузные изменения в миокарде

Это свидетельство нарушения питания миокарда в результате дистрофии, воспаления (миокардита) или кардиосклероза. Также обратимые диффузные изменения сопровождают нарушения водно-электролитного баланса (при рвоте или поносе), приме лекарств (мочегонных), тяжелые физические нагрузки.

Это признак ухудшения питания миокарда без выраженного кислородного голодания, например, при нарушении и баланса электролитов или на фоне дисгормональных состояний.

Острая ишемия, ишемические изменения, изменения по зубцу T, депрессия ST, низкие T

Так описываются обратимые изменения связанные с кислородным голоданием миокарда (ишемией). Это может быть как стабильная стенокардия, так и нестабильная, острый коронарный синдром. Помимо наличия самих изменений описывают и их расположение (например, субэндокардиальная ишемия). Отличительная особенность подобных изменений – их обратимость. В любом случае такие изменения требуют сравнения данной ЭКГ со старыми пленками, а при подозрении на инфаркт проведения тропониновых экспресс-тестов на повреждение миокарда или коронарографии. В зависимости от варианта ишемической болезни сердца выбирается противоишемическое лечение.

Развившийся инфаркт

Его, как правило, описывается:

по стадиям. острейшая (до 3 суток), острая (до 3 недель), подострая (до 3 месяцев), рубцовая (всю жизнь после инфаркта)
по объемам. трансмуральный (крупноочаговый), субэндокардиальный (мелкоочаговый)
по расположению инфаркты. бывают передними и переднее-перегородочными, базальными, боковыми, нижними (заднедиафрагмальными), циркулярными верхушечными, заднебазальными и правожелудочковыми.

Все многообразие синдромов и специфических изменений на ЭКГ, разность показателей для взрослых и детей, обилие причин, приводящих к однотипным изменениям ЭКГ, не позволяют неспециалисту трактовать даже готовое заключение функционального диагноста. Гораздо разумнее, имея на руках результат ЭКГ, своевременно посетить кардиолога и получить грамотные рекомендации по дальнейшей диагностике или лечению своей проблемы, существенно снизив риски неотложных кардиологических состояний.

Как провести расшифровку показателей ЭКГ сердца?

Электрокардиографическое исследование является самым простым, но очень информативным методом изучения работы сердца пациента. Результатом такой процедуры служит ЭКГ. Непонятные линии на листке бумаги содержат в себе массу информации о состоянии и функционировании главного органа в человеческом организме. Расшифровка ЭКГ показателей происходит довольно просто. Главное при этом знать некоторые секреты и особенности этой процедуры, а также нормы всех показателей.

Ровно 12 кривых записывается на ЭКГ. Каждая из них рассказывает о работе каждой конкретной части сердца. Так, первая кривая – передняя поверхность сердечной мышцы, а третья линия – задняя её поверхность. Чтобы записать кардиограмму всех 12ти отведений, на тело пациента прикрепляют электроды. Делает это специалист последовательно, устанавливая их в конкретных местах.

Принципы расшифровки

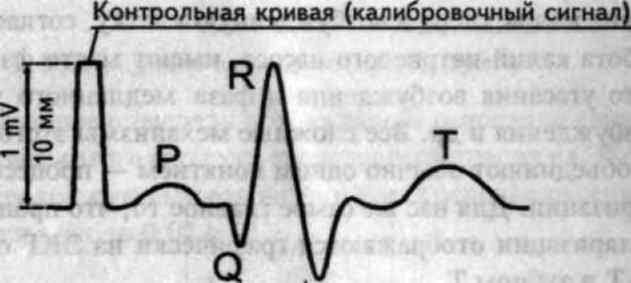

Каждая кривая на графике кардиограммы имеет свои элементы:

Зубцы, которые представляют собой выпуклости, устремлённые вниз или вверх. Все их обозначают латинскими большими буквами. «Р» показывает работу сердечных предсердий. «Т» — это восстановительные возможности миокарда.
Сегменты представляют собой расстояние между несколькими восходящими или спускающимися вниз зубцами, находящимися по соседству. Врачам особенно важны показатели таких сегментов, как ST, а также PQ.
Интервал – это промежуток, который включает и сегмент, и зубец.

Каждый конкретный элемент ЭКГ показывает определённый процесс, который происходит непосредственно в сердце. Согласно их ширине, высоте и другим параметрам доктор имеет возможность правильно расшифровать полученные данные.

Как происходит анализ результатов?

Как только специалист получает в свои руки электрокардиограмму, начинается её расшифровка. Делается это в определённой строгой последовательности:

Правильный ритм определяется интервалами между «R»-зубцами. Они обязательно должны быть равными. В противном случае можно сделать вывод, что ритм сердца неправильный.
При помощи ЭКГ можно определить ЧСС. Для этого нужно знать скорость, с которой велась запись показателей. Дополнительно нужно будет ещё посчитать количество клеток между двумя зубцами «R». Норма – от 60 до 90 ударов за минуту.
Источник возбуждения в сердечной мышце определяется по ряду конкретных признаков. Об этом расскажет, в том числе, и оценка параметров зубца «Р». Норма подразумевает, что источник – это синусовый узел. Поэтому у здорового человека всегда синусовый ритм. Если же наблюдается желудочковый, предсердный или любой другой ритм, то это говорит о наличии патологии.
Специалист оценивает проводимость сердца. Происходит это по длительности каждого сегмента и зубца.

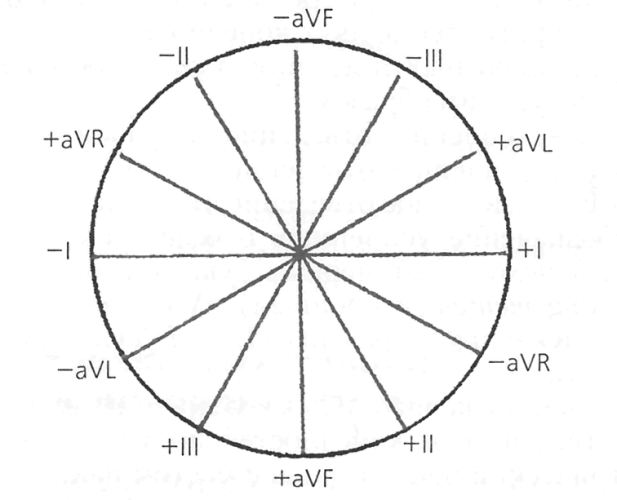

Электрическая ось сердца, если она смещается влево или вправо достаточно резко, может тоже свидетельствовать о наличии проблем с сердечнососудистой системой.
Каждый зубец, интервал и сегмент анализируется индивидуально и детально. Современные аппараты ЭКГ сразу автоматически выдают показатели всех измерений. Это в значительной степени упрощает работу врача.
Наконец, специалист делает заключение. В нём указывается расшифровка кардиограммы. Если были обнаружены какие-либо патологические синдромы, они обязательно там указываются.

Нормальные показатели взрослых

Норма всех показателей кардиограммы определяется анализом положения зубцов. А вот ритм сердца всегда измеряется расстоянием между самыми высокими зубцами «R»-«R». В нормальном состоянии они должны быть равными. Максимальная разница может составлять не более 10%. В противном случае это будет уже не норма, которая должна быть в пределах 60-80 пульсаций в минуту. Если синусовый ритм более частый, то у пациента тахикардия. Напротив, замедленный синусовый ритм указывает на заболевание, которое носит название брадикардия.

Интервалы P-QRS-T расскажут о прохождении импульса непосредственно по всем сердечным отделам. Норма – это показатель от 120 до 200 мс. На графике это выглядит, как 3-5 квадратика.

Измерив ширину от зубца Q до зубца S можно получить представления о возбуждении желудочков сердца. Если это норма, то ширина будет равной 60-100 мс.

Длительность сокращения желудочков можно определить, если измерить интервал Q-T. Норма составляет 390-450 мс. Если он несколько длиннее, можно ставить диагноз: ревматизм, ишемия, атеросклероз. В случае, если интервал будет укороченным, можно говорить о гиперкальцемии.

Что значат зубцы?

В обязательном порядке при расшифровке ЭКГ нужно проследить за высотой всех зубцов. Она может указать на наличие серьёзных патологий сердца:

Зубец Q – показатель возбуждения левой сердечной перегородки. Норма – это четверть длины зубца R. В случае её превышения есть вероятность некротической патологии миокарда;
Зубец S – показатель возбуждения тех перегородок, которые находятся в базальных слоях желудочков. Норма в этом случае – 20 мм в высоту. Если есть отклонения, то это указывает на ишемическую болезнь.
Зубец R в ЭКГ рассказывает об активности стенок всех желудочков сердца. Она фиксируется во всех кривых кардиограммы. Если где-то активности нет, то есть смысл подозревать гипертрофию желудочков.
Зубец Т проявляется в I и II линиях, как направленный вверх. А вот в VR кривой он всегда отрицателен. Когда на ЭКГ зубец Т слишком высокий и острый, то доктор подозревает гиперкалемии. Если же он длинный и плоский, то есть вероятность развития гипокалемии.

Нормальные детские показатели электрокардиограммы

В детском возрасте норма показателей ЭКГ может несколько отличаться, нежели характеристики взрослого человека:

ЧСС малышей до 3х лет – порядка 110 пульсаций за минуту, а в возрасте 3-5 лет – 100 ударов. Этот показатель у подростков уже ниже – 60-90 пульсаций.
Норма показаний QRS составляет 0,6-0,1 с.
Зубец Р в норме не должен быть вше 0,1 с.
Электрическая ось сердца у детей должна оставаться без каких-либо изменений.
Ритм – только синусовый.
На ЭКГ интервал Q-T е может превышать 0,4 с, а P-Q должен составлять 0,2 с.

Синусовый сердечный ритм в расшифровке кардиограммы выражается в зависимости ЧСС от дыхания. Это значит, что сердечная мышца сокращается нормально. В этом случае пульсация равна 60-80 ударам за минуту.

Почему показатели различны?

Нередко пациенты сталкиваются с ситуацией, когда их показатели ЭКГ отличаются. С чем это связано? Чтобы получить максимально точные результаты, следует учитывать множество факторов:

Искажения при записи кардиограммы могут быть обусловлены техническими проблемами. Например, при неправильном склеивании результатов. А многие римские цифры выглядят одинаково как в перевёрнутом, так и в правильном положении. Бывает, что неверно разрезается график или происходит утеря первого или же последнего зубца.
Важна предварительная подготовка к процедуре. В день проведения ЭКГ не стоит плотно завтракать, желательно даже совсем от его отказаться. Придётся отказаться от употребления жидкости, в том числе кофе и чая. Ведь они стимулируют сердечный ритм. Соответственно, итоговые показатели искажаются. Лучше всего предварительно принять душ, но никаких средств для тела наносить не нужно. Наконец, во время процедуры нужно максимально расслабиться.
Нельзя исключать неправильное расположение электродов.

Проверять своё сердце лучше всего на электрокардиографе. Он поможет провести процедуру максимально верно и точно. А чтобы подтвердить диагноз, на который указали результаты ЭКГ, врач всегда назначит дополнительные исследования.

Патология сердечно-сосудистой системы – одна из наиболее распространенных проблем, которой подвержены люди всех возрастов. Своевременное лечение и диагностика работы системы кровообращения может существенно снизить риск развития опасных заболеваний.

На сегодняшний день самым эффективным и легкодоступным методом исследования работы сердца является электрокардиограмма.

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Зубцы;
Интервалы;
Сегменты.

Оценивается не только их наличие или отсутствие, но и высота, продолжительность, расположение, направление и последовательность.

Анализ кардиограммы

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

ЧСС

Источник возбуждения

Детальную и исчерпывающую информацию о симптомах кардиосклероза сердца вы можете прочесть .

Проводимость

Электрическая ось

В тех случаях, когда наблюдается наклон более чем на 90° или более чем -30°, имеет место быть серьёзное нарушение в работе пучка Гиса.

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Если экстрасистолы появляются не чаще 5 раз в час, то существенного вреда здоровью они нанести не могут.

Аритмия

Брадикардия

Тахикардия

Нарушение проводимости

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Множество факторов могут привести к нарушениям в работе и самой сердечной мышцы. Развиваются опухоли, нарушается питание мышцы, сбои в процессах деполяризации. Большинство из этих патологий требуют серьёзного лечения.

Почему могут быть различия в показателях

Разное время суток . Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки . Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи . Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды . Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон . Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Дополнительные методики обследования

Холтер

Беговая дорожка

Фонокардиография

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

ЭКГ (электрокардиография, или попросту, кардиограмма) является основным методом исследования сердечной деятельности. Метод настолько прост, удобен, и, вместе с тем, информативен, что к нему прибегают повсеместно. К тому же ЭКГ абсолютно безопасна, и к ней нет противопоказаний.

Поэтому ее используют не только диагностики сердечно-сосудистых заболеваний, но и в качестве профилактики при плановых медицинских осмотрах, перед спортивными соревнованиями. Помимо этого ЭКГ регистрируют для определения пригодности к некоторым профессиям, связанным с тяжелыми физическими нагрузками.

Наше сердце сокращается под действием импульсов, которые проходят по проводящей системе сердца. Каждый импульс представляет собой электрический ток. Этот ток зарождается в месте генерации импульса в синсусовом узле, и далее идет на предсердия и на желудочки. Под действием импульса происходит сокращение (систола) и расслабление (диастола) предсердий и желудочков.

Причем систолы и диастолы возникают в строгой последовательности – сначала в предсердиях (в правом предсердии чуть раньше), а затем в желудочках. Только так обеспечивается нормальная гемодинамика (кровообращение) с полноценным снабжением кровью органов и тканей.

Электрические токи в проводящей системе сердца создают вокруг себя электрическое и магнитное поле. Одна из характеристики этого поля – электрический потенциал. При ненормальных сокращениях и неадекватной гемодинамике величина потенциалов будет отличаться от потенциалов, свойственных сердечным сокращениям здорового сердца. В любом случае, как в норме, так и при патологии электрические потенциалы ничтожно малы.

Но ткани обладают электропроводностью, и поэтому электрическое поле работающего сердца распространяется по всему организму, а потенциалы можно фиксировать на поверхности тела. Все, что для этого нужно – это высокочувствительный аппарат, снабженный датчиками или электродами. Если с помощью этого аппарата, именуемого электрокардиографом, регистрировать электрические потенциалы, соответствующие импульсам проводящей системы, то можно судить о работе сердца и диагностировать нарушения его работы.

Эта идея легла в основу соответствующей концепции, разработанной голландским физиологом Эйнтховеном. В конце XIX в. этот ученый сформулировал основные принципы ЭКГ и создал первый кардиограф. В упрощенном виде электрокардиограф представляет собой электроды, гальванометр, систему усиления, переключатели отведений, и регистрирующее устройство. Электрические потенциалы воспринимаются электродами, которые накладываются на различные участки тела. Выбор отведения осуществляется с помощью переключателя аппарата.

Поскольку электрические потенциалы ничтожно малы, они сначала усиливаются, а затем подаются на гальванометр, а оттуда, в свою очередь на регистрирующее устройство. Это устройство представляет собой чернильный самописец и бумажную ленту. Уже вначале XX в. Эйнтховен впервые применил ЭКГ в диагностических целях, за что и был удостоен Нобелевской премии.

ЭКГ Треугольник Эйнтховена

Согласно теории Эйнтховена сердце человека, расположенное в грудной клетке со смещением влево, находится в центре своеобразного треугольника. Вершины этого треугольника, который так и называют треугольником Эйнтховена, образованы тремя конечностями – правой рукой, левой рукой, и левой ногой. Эйнтховен предложил регистрировать разницу потенциалов между электродами, накладываемыми на конечности.

Разница потенциалов определяется в трех отведениях, которые именуют стандартными, и обозначают римскими цифрами. Эти отведения являются сторонами треугольника Эйнтховена. При этом в зависимости от отведения, в котором происходит запись ЭКГ, один и тот же электрод может быть активным, положительным (+), или отрицательным (-):

Левая рука (+) – правая рука (-)
Правая рука (-) – левая нога (+)

Левая рука (-) – левая нога (+)

Рис. 1. Треугольник Эйнтховена.

Немногим позже было предложено регистрировать усиленные однополюсные отведения от конечностей – вершин треугольника Эйтховена. Эти усиленные отведения обозначают английскими аббревиатурами aV (augmented voltage – усиленный потенциал).

aVL (left) – левая рука;

aVR (right) – правая рука;

aVF (foot) – левая нога.

В усиленных однополюсных отведениях определяется разность потенциалов между конечностью, на которую накладывается активный электрод, и средним потенциалом двух других конечностей.

В середине XX в. ЭКГ была дополнена Вильсоном, который помимо стандартных и однополюсных отведений предложил регистрировать электрическую активность сердца с однополюсных грудных отведений. Эти отведения обозначают буквой V. При ЭКГ исследовании пользуются шестью однополюсными отведениями, расположенными на передней поверхности грудной клетки.

Поскольку сердечная патология, как правило, случаев затрагивает левый желудочек сердца, большинство грудных отведений V располагаются в левой половине грудной клетки.

Рис. 2.

V 1 – четвертое межреберье у правого края грудины;

V 2 – четвертое межреберье у левого края грудины;

V 3 – середина между V 1 и V 2 ;

V 4 – пятое межреберье по среднеключичной линии;

V 5 – по горизонтали по передней подмышечной линии на уровне V 4 ;

V 6 – по горизонтали по средней подмышечной линии на уровне V 4 .

Эти 12 отведений (3 стандартных + 3 однополюсных от конечностей + 6 грудных) являются обязательными. Их регистрируют и оценивают во всех случаях проведения ЭКГ с диагностической или с профилактической целью.

Помимо этого существует ряд дополнительных отведений. Их регистрируют редко и по определенным показаниям, например, когда нужно уточнить локализацию инфаркта миокарда, диагностировать гипертрофию правого желудочка, предсердий, и т.д. К дополнительным ЭКГ отведениям относят грудные:

V 7 – на уровне V 4 -V 6 по задней подмышечной линии;

V 8 – на уровне V 4 -V 6 по лопаточной линии;

V 9 – на уровне V 4 -V 6 по околопозвоночной (паравертебральной) линии.

В редких случаях для диагностики изменений верхних отделов сердца грудные электроды могут располагаться на 1-2 межреберья выше, чем обычно. При этом обозначают V 1 , V 2 , где верхний индекс отображает, на какое количество межреберий выше располагается электрод.

Иногда для диагностики изменений в правых отделах сердца грудные электроды накладывают на правую половину грудной клетки в точках, которые симметричны таковым при стандартной методике регистрации грудных отведений в левой половине грудной клетки. В обозначении таких отведений используют букву R , что значит right, правый – В 3 R , В 4 R .

Кардиологи иногда прибегают к двуполюсным отведениям, в свое время предложенным немецким ученым Небом. Принцип регистрации отведений по Небу приблизительно такой же, как и регистрации стандартних отведений I, II, III. Но для того чтобы образовался треугольник, электроды накладывают не на конечности, а на грудную клетку.

Электрод от правой руки руки устанавливают во втором межреберье у правого края грудины, от левой руки – по задній подмышечной линии на уровне вертушки сердца, а от левой ноги – непосредственно в точку проекции вертушки сердца, соответствующую V 4 . Между этими точками регистрируют три отведения, которые обозначают латинскими буквами D, A, I:

D (dorsalis) – заднее отведение, соответствует стандартному отведению I, имеет сходство с V 7 ;

A (anterior) – переднее отведение, соотвествует стандартному отведению II, имеет сходство с V 5 ;

I (inferior) – нижнее отведение, соответствует стандартному отведению III, имеет сходство с V 2 .

Для диагностики заднебазальных форм инфаркта регистрируют отведения по Слопаку, обозначаемые буквой S. При регистрации отведений по Слопаку електрод, накладываемый на левую руку, устанавливают по левой задней подмышечной линии на уровне верхушечного толчка, а електрод от правой руки перемещают поочередно в четыре точки:

S 1 – у левого края грудины;

S 2 –по среднеключичной линии;

S 3 – посредине между С 2 и С 4 ;

S 4 – по передней подмышечной линии.

В редких случаях для проведения ЭКГ диагностики прибегают к прекардиальному картированию, когда 35 электродов в 5 рядов по 7 в каждом располагаются на левой переднебоковой поверхности грудной клетки. Иногда электроды располагают в эпигастральной области, продвигают в пищевод на расстоянии 30-50 см от резцов, и даже вводят в полость камер сердца при его зондировании через крупные сосуды. Но все эти специфические методики регистрации ЭКГ осуществляются только в специализированных центрах, имеющих необходимое для этого оснащение и квалифицированных врачей.

Методика ЭКГ

В плановом порядке запись ЭКГ проводится в специализированном помещении, оборудованном электрокардиографом. В некоторых современных кардиографах вместо обычного чернильного самописца используется термопечатающий механизм, который с помощью тепла выжигает кривую кардиограммы на бумаге. Но в этом случае для кардиограммы нужна особая бумага или термобумага. Для наглядности и удобства подсчета параметров ЭКГ в кардиографах используют миллиметровую бумагу.

В кардиографах последних модификаций ЭКГ выводится на экран монитора, посредством прилагаемого программного обеспечения расшифровывается, и не только распечатывается на бумаге, но и сохраняется на цифровом носителе (диск, флешка). Несмотря на все эти усовершенствования принцип устройства кардиографа регистрации ЭКГ практически не изменился с того времени, как его разработал Эйнтховен.

Большинство современных электрокардиографов являются многоканальными. В отличие от традиционных одноканальных приборов они регистрируют не одно, а несколько отведений сразу. В 3-х канальных аппаратах регистрируются сначала стандартные I, II, III, затем усиленные однополюсные отведения от конечностей aVL , aVR, aVF, и затем грудные – V 1-3 и V 4-6 . В 6-канальных электрокардиографах сначала регистрируют стандартные и однополюсные отведения от конечностей, а затем все грудные отведения.

Помещение, в котором осуществляется запись, должно быть удалено от источников электромагнитных полей, рентгеновского излучения. Поэтому кабинет ЭКГ не следует размещать в непосредственной близости от рентгенологического кабинета, помещений, где проводятся физиотерапевтические процедуры, а также электромоторов, силовых щитов, кабелей, и т.д.

Специальная подготовка перед записью ЭКГ не проводится. Желательно чтобы пациент был отдохнувшим и выспавшимся. Предшествующие физические и психоэмоциональные нагрузки могут сказаться на результатах, и поэтому нежелательны. Иногда прием пищи тоже может отразиться на результатах. Поэтому ЭКГ регистрируют натощак, не ранее чем через 2 часа после еды.

Во время записи ЭКГ обследуемый лежит на ровной жесткой поверхности (на кушетке) в расслабленном состоянии. Места для наложения электродов должны быть освобождены от одежды.

Поэтому нужно раздеться до пояса, голени и стопы освободить от одежды и обуви. Электроды накладываются на внутренние поверхности нижних третей голеней и стоп (внутренняя поверхность лучезапястных и голеностопных суставов). Эти электроды имеют вид пластин, и предназначены для регистрации стандартных отведений и однополюсных отведений с конечностей. Эти же электроды могут выглядеть как браслеты или прищепки.

При этом каждой конечности соответствует свой собственный электрод. Чтобы избежать ошибок и путаницы, электроды или провода, посредством которых они подключаются к аппарату, маркируют цветом:

К правой руке – красный;
К левой руке – желтый;
К левой ноге – зеленый;
К правой ноге – черный.

Зачем нужен черный электрод? Ведь правая нога не входит в треугольник Эйнтховена, и с нее не снимаются показания. Черный электрод предназначен для заземления. Согласно основным требованиям безопасности вся электроаппаратура, в т.ч. и электрокардиографы, должны быть заземлена.

Для этого кабинеты ЭКГ снабжаются заземляющим контуром. А если ЭКГ записывается в неспециализированном помещении, например, на дому работниками скорой помощи, аппарат заземляют на батарею центрального отопления или на водопроводную трубу. Для этого есть специальный провод с фиксирующим зажимом на конце.

Электроды для регистрации грудных отведений имеют вид груши-присоски, и снабжены проводом белого цвета. Если аппарат одноканальный, присоска одна, и ее передвигают по требуемым точкам на грудной клетке.

В многоканальных приборах этих присосок шесть, и их тоже маркируют цветом:

V 1 – красный;

V 2 – желтый;

V 3 – зеленый;

V 4 – коричневый;

V 5 – черный;

V 6 – фиолетовый или синий.

Важно, чтобы все электроды плотно прилегали к коже. Сама кожа должна быть чистой, лишенной сально-жировых и потовых выделений. В противном случае качество электрокардиограммы может ухудшиться. Между кожей и электродом возникают наводные токи, или попросту, наводка. Довольно часто наводка возникает у мужчин с густым волосяным покровом на грудной клетке и на конечностях. Поэтому здесь особо тщательно нужно следить за тем, чтобы контакт между кожей и электродом не был нарушен. Наводка резко ухудшает качество электрокардиограмме, на которой вместо ровной линии отображаются мелкие зубцы.

Рис. 3. Наводные токи.

Поэтому место наложения электродов рекомендуют обезжирить спиртом, смачивают мыльным раствором или токопроводящим гелем. Для электродов с конечностей подойдут и марлевые салфетки, смоченные с физраствором. Однако следует учитывать, что физраствор быстро высыхает, и контакт может нарушиться.

Перед тем как проводить запись, необходимо проверить калибровку прибора. Для этого на нем есть специальная кнопка – т.н. контрольный милливольт. Данная величина отображает высоту зубца при разнице потенциалов 1 милливольт (1 мV). В электрокардиографии принято значение контрольного милливольта в 1 см. Это значит, что при разнице электрических потенциалов в 1 мV высота (или глубина) ЭКГ зубца равна 1 см.

Рис. 4. Каждой записи ЭКГ должна предшествовать проверка контрольного милливольта.

Запись электрокардиограмм осуществляется при скорости движения ленты от 10 до 100 мм/с. Правда, крайние значения используются очень редко. В основном кардиограмму записывают со скоростью 25 или 50 мм/с. Причем последняя величина, 50 мм/с, является стандартной, и чаще всего используемой. Скорость 25 мм/ч применяют там, где нужно регистрировать наибольшее количество сокращений сердца. Ведь чем меньше скорость движения ленты, тем большее количество сокращений сердца она отображает в единицу времени.

Рис. 5. Одна и та же ЭКГ, записанная со скоростью 50 мм/с и 25 мм/с.

Запись ЭКГ проводится при спокойном дыхании. При этом обследуемый не должен разговаривать, чихать, кашлять, смеяться, делать резкие движения. При регистрации III стандартного отведения может потребоваться глубокий вдох с кратковременной задержкой дыхания. Делается это для того чтобы отличить функциональные изменения, которые довольно часто обнаруживаются в этом отведении, от патологических.

Участок кардиограммы с зубцами, соответствующий систоле и диастоле сердца, именуют сердечным циклом. Обычно в каждом отведении регистрируют 4-5 сердечных циклов. В большинстве случаев этого достаточно. Однако при нарушениях сердечного ритма, при подозрении на инфаркт миокарда может потребоваться запись до 8-10 циклов. Для перехода с одного отведения на другой медсестра пользуется специальным переключателем.

По окончании записи обследуемого освобождают от электродов, и ленту подписывают – в самом ее начале указывают Ф.И.О. и возраст. Иногда для детализации патологии или определения физической выносливости ЭКГ проводят на фоне медикаментозных или физических нагрузок. Медикаментозные тесты проводят с различными препаратами – атропином, курантилом, калия хлоридом, бета-адреноблокаторами. Физические нагрузки осуществляются на велотренажере (велоэргометрия), с ходьбой на беговой дорожке, или пешими прогулками на определенные расстояния. Для полноты информации ЭКГ регистрируется до нагрузки и после, а также непосредственно во время велоэргометрии.

Многие негативные изменения работы сердца, например, нарушения ритма, имеют преходящий характер, и могут не выявляться во время записи ЭКГ даже с большим количеством отведений. В этих случаях проводят холтеровское мониторирование – записывают ЭКГ по Холтеру в непрерывном режиме в течение суток. Портативный регистратор, снабженный электродами, крепят к телу пациента. Затем пациент направляется домой, где ведет обычный для себя режим. По истечении суток регистрирующее устройство снимают, и расшифровывают имеющиеся данные.

Нормальная ЭКГ выглядит примерно следующим образом:

Рис. 6. Лента с ЭКГ

Все отклонения в кардиограмме от срединной линии (изолинии) именуют зубцами. Отклоненные вверх от изолинии зубцы принято считать положительными, вниз – отрицательными. Промежуток между зубцами называют сегментом, а зубец и соответствующий ему сегмент – интервалом. Прежде чем выяснить, что представляет собой тот или иной зубец, сегмент или интервал, стоит вкратце остановиться на принципе формирования ЭКГ кривой.

В норме сердечный импульс зарождается в синоатриальном (синусовом) узле правого предсердия. Затем он распространяется на предсердия – сначала правое, затем левое. После этого импульс направляется в предсердно-желудочковый узел (атриовентрикулярное или АВ-соединение), и далее по пучку Гиса. Ветви пучка Гиса или ножки (правая, левая передняя и левая задняя) заканчиваются волокнами Пуркинье. С этих волокон импульс распространяется непосредственно на миокард, приводя к его сокращению – систоле, которая сменяется расслаблением – диастолой.

Прохождение импульса по нервному волокну и последующее сокращение кардиомиоцита – сложный электромеханический процесс, в ходе которого меняются значения электрических потенциалов по обе стороны мембраны волокна. Разница между этими потенциалами называют трансмембранным потенциалом (ТМП). Эта разница обусловлена неодинаковой проницаемостью мембраны для ионов калия и натрия. Калия больше внутри клетки, натрия – вне ее. При прохождении импульса эта проницаемость изменяется. Точно так же изменяется соотношение внутриклеточного калия и натрия, и ТМП.

При прохождении возбуждающего импульса ТМП внутри клетки повышается. При этом изолиния смещается вверх, образуя восходящую часть зубца. Данный процесс именуют деполяризацией. Затем после прохождения импульса ТМП старается принять исходное значение. Однако проницаемость мембраны для натрия и калия не сразу приходит в норму, и занимает определенное время.

Этот процесс, именуемый реполяризацией, на ЭКГ проявляется отклонением изолинии вниз и образованием отрицательного зубца. Затем поляризация мембраны принимает исходное значение (ТМП) покоя, и ЭКГ вновь принимает характер изолинии. Это соответствует фазе диастолы сердца. Примечательно, что один и тот же зубец может выглядеть как положительно, так и отрицательно. Все зависит от проекции, т.е. отведения, в котором он регистрируется.

Компоненты ЭКГ

Зубцы ЭКГ принято обозначать латинскими прописными буквами, начиная с буквы Р.

Рис. 7. Зубцы, сегменты и интервалы ЭКГ.

Параметры зубцов – направление (положительный, отрицательный, двухфазный), а также высота и ширина. Поскольку высота зубца соответствует изменению потенциала, ее измеряют в мV. Как уже говорилось, высота 1 см на ленте соответствует отклонению потенциала, равному 1 мV (контрольный милливольт). Ширина зубца, сегмента или интервала соответствует продолжительности фазы определенного цикла. Это временная величина, и ее принято обозначать не в миллиметрах, а миллисекундах (мс).

При движении ленты со скоростью 50 мм/с каждый миллиметр на бумаге соответствует 0,02 с, 5 мм – 0,1 мс, а 1 см – 0,2 мс. Все очень просто: если 1 см или 10 мм (расстояние) разделить на 50 мм/с (скорость), то мы получим 0.2 мс (время).

Зубец Р. Отображает распространение возбуждения по предсердиям. В большинстве отведений он положителен, и его высота составляет 0,25 мV, а ширина – 0,1 мс. Причем начальная часть зубца соответствует прохождению импульса по правому желудочку (поскольку он возбуждается раньше), а конечная – по левому. Зубец Р может быть отрицательным или двухфазным в отведениях III, aVL, V 1 , и V 2 .

Интервал P- Q (или P- R) – расстояние от начала зубца P до начала следующего зубца – Q или R. Этот интервал соответствует деполяризации предсердий и прохождению импульса через АВ-соединение, и далее по пучку Гиса и его ножкам. Величина интервала зависит от частоты сердечных сокращений (ЧСС) – чем она больше, тем интервал короче. Нормальные величины находятся в пределах 0,12 – 0,2 мс. Широкий интервал свидетельствует о замедлении предсердно-желудочковой проводимости.

Комплекс QRS . Если P отображает работу предсердий, то следующие зубцы, Q,R,S и T, отображают функцию желудочков, и соответствуют различным фазам деполяризации и реполяризации. Совокупность зубцов QRS так и называют – желудочковый комплекс QRS. В норме его ширина должна составлять не более 0,1 мс. Превышение свидетельствует о нарушении внутрижелудочковой проводимости.

Зубец Q . Соответствует деполяризации межжелудочковой перегородки. Этот зубец всегда отрицательный. В норме ширина этого зубца не превышает 0,3, мс, а его высота – не более ¼ следующего за ним зубца R в том же отведении. Исключение составляет лишь отведение aVR, где регистрируется глубокий зубец Q. В остальных отведениях глубокий и уширенный зубец Q (на медицинском сленге – куище) может указывать на серьезную патологию сердца – на острый инфаркт миокарда или рубцы после перенесенного инфаркта. Хотя возможны и другие причины – отклонения электрической оси при гипертрофии камер сердца, позиционные изменения, блокады ножек пучка Гиса.

Зубец R .Отображает распространение возбуждения по миокарду обоих желудочков. Этот зубец положительный, и его высота не превышает 20 мм в отведениях от конечностей, и 25 мм в грудных отведениях. Высота зубца R неодинакова а в различных отведениях. В норме во II отведении он наибольший. В рудных отведениях V 1 и V 2 он невысок (из-за этого его часто обозначают буквой r), затем увеличивается в V 3 и V 4 , в V 5 и V 6 вновь снижается. При отсутствии зубца R комплекс принимает вид QS, что может свидетельствовать о трансмуральном или рубцовом инфаркте миокарда.

Зубец S . Отображает прохождение импульса по нижней (базальной) части желудочков и межжелудочковой перегородке. Это отрицательный зубец, и его глубина варьирует в широких пределах, но не должна превышать 25 мм. В некоторых отведениях зубец S может отсутствовать.

Зубец Т . Конечный отдел ЭКГ комплекса, отображающий фазу быстрой реполяризации желудочков. В большинстве отведений этот зубец положительный, но может быть и отрицательным в V 1 , V 2 , aVF. Высота положительных зубцов напрямую зависит от высоты зубца R в этом же отведении – чем выше R, тем выше Т. Причины отрицательного зубца Т многообразны – мелкоочаговый инфаркт миокарда, дисгормональные нарушения, предшествующий прием пищи, изменения электролитного состава крови, и многое другое. Ширина зубцов Т обычно не превышает 0,25 мс.

Сегмент S- T – расстояние от конца желудочкового комплекса QRS до начала зубца Т, соответствующее полному охвату возбуждением желудочков. В норме этот сегмент расположен на изолинии или отклоняется от нее незначительно – не более 1-2 мм. Большие отклонения S-T свидетельствуют о тяжелой патологии – о нарушении кровоснабжения (ишемии) миокарда, которая может перейти в инфаркт. Возможны и другие, менее серьезные причины – ранняя диастолическая деполяризация, сугубо функциональное и обратимое расстройство преимущественно у молодых мужчин до 40 лет.

Интервал Q- T – расстояние от начала зубца Q до зубца Т. Соответствует систоле желудочков. Величина интервала зависит от ЧСС – чем быстрее бьется сердце, тем интервал короче.

Зубец U . Непостоянный положительный зубец, который регистрируется вслед за зубцом Т спустя 0,02-0,04 с. Происхождение этого зубца до конца не выяснено, и он не имеет диагностического значения.

Расшифровка ЭКГ

Ритм сердца . В зависимости от источника генерации импульсов проводящей системы различают синусовый ритм, ритм из АВ-соединения, и идиовентрикулярный ритм. Из этих трех вариантов только синусовый ритм является нормальным, физиологическим, а остальные два варианта свидетельствуют о серьезных нарушениях в проводящей системе сердца.

Отличительной чертой синусового ритма является наличие предсердных зубцов Р – ведь синусовый узел расположен в правом предсердии. При ритме из АВ соединения зубец Р будет наслаиваться на комплекс QRS (при этом он не виден, или же следовать за ним. При идиовентрикулярном ритме источник водителя ритма находится в желудочках. При этом на ЭКГ регистрируются уширенные деформированные комплексы QRS.

ЧСС . Рассчитывается по величине промежутков между зубцами R соседних комплексов. Каждый комплекс соответствует сердечному сокращению. Рассчитать ЧСС при этом несложно. Нужно разделить 60 на промежуток R-R, выраженный в секундах. Например, промежуток R-R равен 50 мм или 5 см. При скорости движения ленты 50 м/с он равен 1 с. 60 делим на 1, и получаем 60 ударов сердца в минуту.

В норме ЧСС находится в пределах 60-80 уд/мин. Превышение этого показателя свидетельствует об учащении сердечных сокращений – о тахикардии, а снижение – об урежении, о брадикардии. При нормальном ритме промежутки R-R на ЭКГ должны быть одинаковыми, или примерно одинаковыми. Допускается небольшая разница значений R-R, но не более 0,4 мс, т.е. 2 см. Такая разница характерна для дыхательной аритмии. Это физиологическое явление, которое нередко наблюдается у молодых людей. При дыхательной аритмии отмечается незначительное урежение ЧСС на высоте вдоха.

Угол альфа. Этот угол отображает суммарную электрическую ось сердца (ЭОС) – общий направляющий вектор электрических потенциалов в каждом волокне проводящей системы сердца. В большинстве случаев направления электрической и анатомической оси сердца совпадают. Угол альфа определяют по шестиосевой системе координат по Бейли, где в качестве осей используются стандартные и однополюсные отведения от конечностей.

Рис. 8. Шестиосевая система координат по Бейли.

Угол альфа определяется между осью первого отведения и осью, где регистрируется наибольший зубец R. В норме этот угол составляет от 0 до 90 0 . При этом нормальное положение ЭОС – от 30 0 до 69 0 , вертикальное – от 70 0 до 90 0 , а горизонтальное – от 0 до 29 0 . Угол 91 и более свидетельствует об отклонении ЭОС вправо, а отрицательные значения этого угла – об отклонении ЭОС влево.

В большинстве случаев для определения ЭОС не используют шестиосевую систему координат, а делают это приблизительно, по величине R в стандартных отведениях. При нормальном положении ЭОС высота R наибольшая во II отведении, и наименьшая в III.

С помощью ЭКГ диагностируют различные нарушения ритма и проводимости сердца, гипертрофию камер сердца (в основном – левого желудочка), и многое другое. ЭКГ играет ключевую роль в диагностике инфаркта миокарда. По кардиограмме без труда можно определить давность и распространенность инфаркта. О локализации судят по отведениям, в которых обнаружены патологические изменения:

I – передняя стенка левого желудочка;

II, aVL, V 5 , V 6 – переднебоковая, боковая стенки левого желудочка;

V 1 -V 3 – межжелудочковая перегородка;

V 4 – верхушка сердца;

III, aVF – заднедиафрагмальная стенка левого желудочка.

Также ЭКГ используется для диагностики остановки сердца и оценки эффективности реанимационных мероприятий. При остановке сердца всякая электрическая активность прекращается, и на кардиограмме видна сплошная изолиния. Если реанимационные м6роприятия (непрямой массаж сердца, введение лекарств) оказались успешными, на ЭКГ вновь отображаются зубцы, соответствующие работе предсердий и желудочков.

Электрокардиография или ЭКГ сердца – это обследование, в ходе которого устройство воспринимает электрическую сердечную активность. Результаты ЭКГ – это график, как правило, записанный на миллиметровой бумаге в виде кривой, показывающей изменения напряжения между двумя точками в течение времени.

Электрокардиография – это быстрое, дешевое и легкое для людей обследование, сообщающее важную информацию о функции сердца. Поэтому она относится к основным медицинским обследованиям.

Многие знают, какой врач делает ЭКГ. Электрокардиограмму делает врач-кардиолог, он же проводит расшифровку. Сегодня доступны услуги кардиолога онлайн, где возможно также оценить результаты экспертизы – то есть, спокойно заходите на страничку – и расшифруйте свою сердечную деятельность!

Принцип действия

Стимулом для сокращения любых мышечных клеток является изменение напряжения между внутренней и наружной средой клетки. То же самое относится и к сердечной мышце, клетки которой должны работать очень стабильно.

Начальный электрический импульс производится в специализированных клетках в кластере предсердия (синусовый узел), откуда быстрыми путями распределяется по всему сердцу так, чтобы сердечная мышца скоординировано сжалась и эффективно вытолкнула кровь из полостей сердца.

При ослаблении сердечной мышцы напряжение возвращается в исходное состояние. Эти электрические изменения во время сердечной работы распространяются на поверхность тела (речь идет о милливольтах), где сканируются через электроды – это и есть краткое ЭКГ описание.

Когда и почему проводится?

ЭКГ – это необходимое обследование при подозрении на болезни сердца. Электрокардиография используется в диагностике ишемических изменений сердечной мышцы, т. е. изменений от недостатка кислорода, наиболее серьезным проявлением которых является гибель сердечных клеток из-за недостатка кислорода – инфаркт миокарда.

Кроме того, анализ ЭКГ может показать аритмию – нарушение сердечного ритма.

Заключение ЭКГ выявляет и расширение сердца при его недостаточности или . Кардиограмма, обычно, проводится в рамках предоперационного обследования перед запланированной процедурой под общей анестезией, или в ходе общего обследования.

Перед экспертизой нет необходимости в соблюдении какого-либо особого режима. Важно только спокойствие.

Проведение экспертизы

У взрослых и детей проведение ЭКГ одинаковое. Пациент, подвергающийся обследованию, должен раздеться до пояса, при необходимости, снять носки или чулки – должна быть доступна грудная клетка пациента, лодыжки и запястья.

Обследование проводится в положении лежа. Медсестра или врач, который выполняет экспертизу, наносит на кожу пациенту, взрослому или ребенку, немного проводящего геля, улучшающего передачу электрических сигналов к электродам. Затем прикрепляются сами электроды с помощью резиновых присосок. Существуют и электроды в виде наклеек (одноразовые), уже пропитанные гелем.

В общей сложности есть 10 электродов: 6 – на груди и по 1 на каждой конечности. Когда все электроды размещены, включается электрокардиограф, и в течение нескольких секунд из устройства выезжает бумага с электрокардиографической кривой – электрокардиография завершена.

Модификация ЭКГ

Есть несколько способов измерения основных показателей работы сердца:

прерывистое суточное мониторирование;
нагрузочное мониторирование;
пищеводное мониторирование.

Суточное мониторирование ЭКГ по Холтеру

Это обследование проводится, преимущественно, у взрослых; обследуемый человек носит прикрепленное устройство в течение 24-48 часов. Электроды расположены на груди, а устройство крепится вокруг талии, пациент может с ним нормально работать и выполнять любые другие обычные виды деятельности.

Это исследование очень важно в диагностике нарушений ритма сердца, которые возникают периодически, для подтверждения или исключения некоторых проблем, связанных с сердечными заболеваниями. Пациент во время обследования ведет дневник, и в случае проявления симптомов заболевания, самостоятельно записывает время. Врач впоследствии может расшифровать ЭКГ в этом временном периоде.

Это исследование также практикуется, преимущественно, у взрослого человека в случае симптомов, возникающих реже. Человек носит устройство дольше, чем день или два, активируя его при возникновении трудностей.

Нагрузочное мониторирование

Обычно, называется велоэргометрией; исследует работу сердца при повышенной нагрузке. Обследование может проводиться как у взрослых, так и у детей. Пациент получает нагрузку на беговой дорожке, в это время устройство отражает его сердечную деятельность.

Пищеводное мониторирование

Это – менее распространенная экспертиза, проводимая натощак. Пациенту вводится электрод в пищевод через рот или нос. Электрод, таким образом, находится очень близко к левому предсердию, что обеспечивает более качественную кривую, чем обычная запись, читать ЭКГ легче. Используется в случаях, если при классической ЭКГ расшифровка была неопределенная, или в качестве терапевтического метода, когда электрическая стимуляция обеспечивает физиологический здоровый ритм.

Расшифровка кривой

Расшифровка кардиограммы состоит из 10 пунктов:

сердцебиение;
синусовый ритм;
частота сердечных сокращений;
зубец P;
интервал PQ;
QRS комплекс;
сегмент ST;
зубец Т;
интервал QT;
ось сердца.

Показатели нормы предоставляет следующая таблица:

Норма в таблице указана для взрослых. У детей норма ЭКГ другая, варьируется в зависимости от возрастных изменений.

Наиболее важным параметром в вопросе, как расшифровать кардиограмму, является QRS комплекс, его форма и зубцы ЭКГ. Основой вибраций и отклонений являются изменения электрического поля сердца. на ЭКГ характерна нерегулярными интервалами R-R, т.е., повторением QRS.

Продолжительность комплекса QRS измеряется от начала волны Q до конца волны S, и свидетельствует о длительности сокращения сердечной камеры. Нормальная ЭКГ в этом плане составляет 0,08-0,12 секунды. Форма QRS у здорового пациента должна быть регулярной и постоянной.

В принципе, идеальная кардиограмма – это постоянно повторяющиеся QRS комплексы с регулярными интервалами, а QRS имеет одинаковую форму.

Чтобы расшифровать кардиограмму сердца, в дополнение к ручному чтению, сегодня используется специализированное программное обеспечение. Оно не только расшифровывает данные, но и анализирует сигнал. Современные методы способны гораздо более точно обнаружить даже мельчайшие патологические изменения сердечного ритма.

Зубец Р

Физиологический зубец Р предшествует каждому QRS комплексу, от которого отделяется PQ интервалом. Частота встречаемости, таким образом, совпадает с частотой систолы.

Оценивается положительность и отрицательность, амплитуда и длительность зубца Р:

Положительность и отрицательность. Физиологически зубец Р в I и II отводах является положительным, в III отводе – положительным или отрицательным. Отрицательный P в I или II отводе – патологический.
Амплитуда. В нормальном режиме амплитуда зубца Р не превышает 0,25 мВ. Более высокие значения указывают на гипертрофию.
Продолжительность зубца Р не превышает 0,11 сек. Удлинение указывает на , зубец называется P mitrale, и типичен для .

Интервал PQ

Интервал PQ соответствует систоле предсердия и задержке воздуха в AV узле. Измеряется от начала зубца Р до начала желудочкового комплекса. Нормальные значения – от 0,12 до 0,20 секунды.

Патология:

продолжительный интервал PQ происходит в блоках AV узла;
сокращенный интервала PQ указывает на синдром предварительного возбуждения (воздух обходит AV узел через параллельные соединения).

Если зубец Р не содержит кардиограмма сердца, расшифровка интервала PQ не проводится (то же самое относится к случаю, если зубец Р не зависит от комплекса QRS).

QRS комплекс

QRS комплекс представляет сокращение желудочковой сердечной мышцы:

Q – первое отрицательное колебание, может отсутствовать;
R – каждое положительное колебание. Обычно присутствует только одно. Если в комплексе имеется более 1 колебаний R, оно обозначается звездочкой (например, R*);
S – каждое отрицательное колебание после хотя бы одного R. Большее количество колебаний обозначается аналогично R.

На QRS комплексе оцениваются 3 фактора:

продолжительность;
наличие и длительность Q;
индексы Соколова.

Если после проведения общей оценки ЭКГ обнаруживается БЛНПГ, индексы Соколова не измеряются.

Показатели QRS:

Длительность QRS. Физиологическая продолжительность QRS комплекса составляет до 0,11 с. Патологическое продление до 0,12 с. может указывать на неполную блокаду, инфаркт миокарда и желудочковую гипертрофию. Продление свыше 0,13 с. свидетельствует о БЛНПГ.
Q колебания. Во всех выводах определяются Q колебания. Они, обычно, присутствуют. Однако, их продолжительность не превышает 0,03 с. Единственным исключением является колебание aVR, в котором Q не является патологическим.

Q продолжительнее 0,04 с. ясно показывает шрам после . По данным их отдельных колебаний можно определить местоположение инфаркта (передней стенки, септальный, диафрагмальный).

Индексы Соколова (критерии Соколова-Лайона гипертрофии желудочков)

От размера амплитуды колебаний QRS можно приблизительно определить толщину стенки камеры. Для этого используются индексы Соколова, 1 – для правого и 2 – для левого желудочка.

Показатели для правого желудочка:

сумма амплитуд зубца Р в отводах V1, S и в отводе V6, обычно, не превышает 1,05 мВ;
нормальные показатели: R (V1) S + (V6) <1,05 мВ;
гипертрофия правого желудочка на ЭКГ: ≥ 1,05 мВ.

Для определения гипертрофии левого желудочка есть 2 индекса Соколова (LK1, LK2). В этом случае также суммируются амплитуды, но в колебании S в отводе V1 и в колебании R в отводах V5 или V6.

LK1: S (V1) + R (V5) <3,5 мВ (норма);
LK2: S (V1) + R (V6) <4 мВ (норма).

Если измеренные значения превышают норму, они отмечаются, как патологические. На указывают следующие показатели:

LK1: S (V1) + R (V5)> 3,5 мВ;
LK2: S (V1) + R (V6)> 4 мВ.

Зубец Т

Зубец Т на ЭКГ представляет реполяризацию миокарда желудочков и физиологически является конкордатным. В противном случае описывается, как дискондартный, являющийся патологическим. Зубец Т описывается в I, II и III отводах, в aVR и в грудных отводах V3-V6.

I и II – положительный конкордатный;
III – конкордатный (полярность не имеет значения);
aVR – отрицательный зубец Т на ЭКГ;
V3-V6 – положительный.

Любое отклонение от нормы – патологическое. Иногда зубец Т является биполярным, в таком случае он описывается, как претерминально отрицательный (-/+) или терминально отрицательный (+/-).

Отклонения зубца Т возникают при .

Высокий зубец Т (т.е. готический) является типичным для острого сердечного приступа.

Интервал QT

Измеряется расстояние от начала желудочкового QRS комплекса до конца зубца Т. Нормальные значения составляют 0,25-0,50 с. Другие значения указывают на ошибку в самом проведении экспертизы или в оценке ЭКГ.

Результаты исследования

Результат исследования доступны сразу, затем от врача зависит его оценка (расшифровка ЭКГ). Он может определить тот факт, не страдает ли сердце от недостатка кислорода, работает ли в правильном ритме, правильное ли количество ударов в минуту и т. д.

Некоторые заболевания сердца, однако, ЭКГ может не определить. К ним относится, например, аритмия, которая проявляется периодически, или нарушение сердечной деятельности при какой-либо физической активности. При подозрении на такое кардиологическое расстройство врач должен выполнить некоторые дополнительные тесты.
