Что такое экг, как расшифровать самостоятельно. Экг сердца Какие показатели считаются оптимальными

Одной из ведущих причин смертности среди населения во всем мире являются сердечно-сосудистые заболевания. За последние десятилетия этот показатель существенно снизился благодаря появлению более современных методов обследования, лечения, и, конечно, новых лекарственных препаратов.

Электрокардиография (ЭКГ) – метод регистрации электрической активности сердца, один из первых способов исследования, который длительное время оставался практически единственным в этой области медицины. Около века назад в 1924 году Виллем Эйнтховен получил Нобелевскую премию по медицине, он сконструировал аппарат, при помощи которого регистрировалась ЭКГ, дал названия ее зубцам и определил электрокардиографические признаки некоторых заболеваний сердца.

Многие методы исследования с появлением более современных разработок утрачивают свою актуальность, но к электрокардиографии это не относится. Даже с появлением визуализирующих методик ( , КТ, и др.) ЭКГ на протяжении десятилетий продолжает оставаться самым распространенным, очень информативным, а кое-где и единственным доступным методом исследования сердца. Тем более за век своего существования ни сам прибор, ни методика его использования существенно не изменились.

Показания и противопоказания

Электрокардиография – уникальный метод обследования, который помогает поставить диагноз или становится отправной точкой для составления плана дальнейшего обследования пациента. В любом случае диагностика и лечение любых заболеваний сердца начинается с ЭКГ.

ЭКГ – абсолютно безопасный и безболезненный способ обследования для людей всех возрастов, противопоказаний к проведению обычной электрокардиографии не существует. Исследование занимает всего несколько минут и не требует никакой специальной подготовки.

А вот показаний к проведению электрокардиографии настолько много, что перечислить их все просто невозможно. Основные из них следующие:

• общее обследование во время диспансеризации или медицинской комиссии;
• оценка состояния сердца при различных заболеваниях ( , атеросклероз, болезни легких и др.);
• дифференциальный диагноз при загрудинных болях и ( часто имеют не кардиальную причину);
• подозрение на , а также контроль течения этого заболевания;
• диагностика нарушений сердечного ритма (суточное мониторирование ЭКГ по Холтеру);
• нарушение электролитного обмена (гипер- или гипокалиемия и др.);
• передозировка лекарственных препаратов (например, сердечными гликозидами или антиаритмическими препаратами);
• диагностика внекардиальных заболеваний (тромбоэмболия легочной артерии) и др.

Основное преимущество ЭКГ заключается в том, что исследование может быть выполнено вне стационара, электрокардиографами оснащены многие машины скорой помощи. Это дает возможность врачу на дому у пациента выявить инфаркт миокарда в самом его начале, когда повреждение сердечной мышцы только начинается и частично обратимо. Ведь лечение в таких случаях начинается еще во время транспортировки пациента в стационар.

Даже в тех случаях, когда неотложка не укомплектована этим прибором и врач скорой не имеет возможности выполнить исследование на догоспитальном этапе, первым диагностическим методом в приемном покое медицинского учреждения будет ЭКГ.

Расшифровка ЭКГ у взрослых

В большинстве случаев с электрокардиограммами работают кардиологи, терапевты, врачи скорой помощи, но специалистом в данной области является врач функциональной диагностики. Расшифровка ЭКГ – непростая задача, которая не под силу человеку, не имеющему соответствующей квалификации.

Обычно на ЭКГ здорового человека можно выделить пять зубцов, записывающихся в определенной последовательности: P, Q, R, S и T, иногда регистрируется зубец U (его природа на сегодняшний день точно не известна). Каждый из них отражает электрическую активность миокарда разных участков сердца.

При регистрации ЭКГ обычно записывается несколько комплексов, соответствующих сокращениям сердца. У здорового человека все зубцы в этих комплексах расположены на одинаковом расстоянии. Разница в интервалах между комплексами свидетельствует о .

В таком случае для того чтобы точно установить форму аритмии, может понадобиться холтеровское мониторирование ЭКГ. При помощи специального маленького портативного устройства кардиограмма записывается непрерывно в течение 1-7 суток, после чего полученная запись обрабатывается при помощи компьютерной программы.

• Первый зубец Р отражает процесс деполяризации (охват возбуждением) предсердий. По его ширине, амплитуде и форме врач может заподозрить гипертрофию этих камер сердца, нарушение проведения импульса по ним, предположить наличие у пациента пороков органа и других патологий.
• Комплекс QRS отражает процесс охвата возбуждением желудочков сердца. Деформация формы комплекса, резкое уменьшение или увеличение его амплитуды, исчезновение одного из зубцов может говорить о множестве заболеваний: инфаркт миокарда (при помощи ЭКГ можно установить его локализацию и давность), рубцы, нарушение проводимости (блокады ножек пучка Гиса), и др.
• Последний зубец Т определяется реполяризацией желудочков (условно говоря, расслаблением), деформация этого элемента может говорить об электролитных нарушениях, ишемических изменениях и других патологиях сердца.

Участки ЭКГ, связывающие различные зубцы, получили название «сегменты». В норме они лежат на изолинии, либо отклонение их не значительно. Между зубцами располагаются интервалы (например, PQ или QT), которые отражают время прохождения электрического импульса по отделам сердца, у здорового человека они имеют определенную длительность. Удлинение или укорочение этих интервалов – также значимый диагностический признак. Увидеть и оценить все изменения на ЭКГ может только квалифицированный врач.

В расшифровке ЭКГ важен каждый миллиметр, иногда даже полмиллиметра имеют решающее значение в выборе лечебной тактики. Очень часто опытный врач может по электрокардиограмме поставить точный диагноз без использования дополнительных методов исследования, а в некоторых случаях ее информативность превосходит данные других видов исследования. По сути это скрининговый метод обследования в кардиологии, позволяющий выявить или хотя бы заподозрить заболевания сердца на ранних этапах. Вот поэтому электрокардиограмма еще долгие годы будет оставаться одним из самых востребованных диагностических методов в медицине.

К какому врачу обратиться

За направлением на ЭКГ нужно обратиться к терапевту или кардиологу. Анализ кардиограммы и заключение по ней дает врач функциональной диагностики. Само по себе ЭКГ-заключение не является диагнозом и должно рассматриваться врачом-клиницистом в сочетании с другими данными о пациенте.

Основы электрокардиографии в познавательном видео:

Видеокурс «ЭКГ под силу каждому», урок 1:

Видеокурс «ЭКГ под силу каждому», урок 2.

ЭКГ (электрокардиография, или попросту, кардиограмма) является основным методом исследования сердечной деятельности. Метод настолько прост, удобен, и, вместе с тем, информативен, что к нему прибегают повсеместно. К тому же ЭКГ абсолютно безопасна, и к ней нет противопоказаний.

Поэтому ее используют не только диагностики сердечно-сосудистых заболеваний, но и в качестве профилактики при плановых медицинских осмотрах, перед спортивными соревнованиями. Помимо этого ЭКГ регистрируют для определения пригодности к некоторым профессиям, связанным с тяжелыми физическими нагрузками.

Наше сердце сокращается под действием импульсов, которые проходят по проводящей системе сердца. Каждый импульс представляет собой электрический ток. Этот ток зарождается в месте генерации импульса в синсусовом узле, и далее идет на предсердия и на желудочки. Под действием импульса происходит сокращение (систола) и расслабление (диастола) предсердий и желудочков.

Причем систолы и диастолы возникают в строгой последовательности – сначала в предсердиях (в правом предсердии чуть раньше), а затем в желудочках. Только так обеспечивается нормальная гемодинамика (кровообращение) с полноценным снабжением кровью органов и тканей.

Электрические токи в проводящей системе сердца создают вокруг себя электрическое и магнитное поле. Одна из характеристики этого поля – электрический потенциал. При ненормальных сокращениях и неадекватной гемодинамике величина потенциалов будет отличаться от потенциалов, свойственных сердечным сокращениям здорового сердца. В любом случае, как в норме, так и при патологии электрические потенциалы ничтожно малы.

Но ткани обладают электропроводностью, и поэтому электрическое поле работающего сердца распространяется по всему организму, а потенциалы можно фиксировать на поверхности тела. Все, что для этого нужно – это высокочувствительный аппарат, снабженный датчиками или электродами. Если с помощью этого аппарата, именуемого электрокардиографом, регистрировать электрические потенциалы, соответствующие импульсам проводящей системы, то можно судить о работе сердца и диагностировать нарушения его работы.

Эта идея легла в основу соответствующей концепции, разработанной голландским физиологом Эйнтховеном. В конце XIX в. этот ученый сформулировал основные принципы ЭКГ и создал первый кардиограф. В упрощенном виде электрокардиограф представляет собой электроды, гальванометр, систему усиления, переключатели отведений, и регистрирующее устройство. Электрические потенциалы воспринимаются электродами, которые накладываются на различные участки тела. Выбор отведения осуществляется с помощью переключателя аппарата.

Поскольку электрические потенциалы ничтожно малы, они сначала усиливаются, а затем подаются на гальванометр, а оттуда, в свою очередь на регистрирующее устройство. Это устройство представляет собой чернильный самописец и бумажную ленту. Уже вначале XX в. Эйнтховен впервые применил ЭКГ в диагностических целях, за что и был удостоен Нобелевской премии.

ЭКГ Треугольник Эйнтховена

Согласно теории Эйнтховена сердце человека, расположенное в грудной клетке со смещением влево, находится в центре своеобразного треугольника. Вершины этого треугольника, который так и называют треугольником Эйнтховена, образованы тремя конечностями – правой рукой, левой рукой, и левой ногой. Эйнтховен предложил регистрировать разницу потенциалов между электродами, накладываемыми на конечности.

Разница потенциалов определяется в трех отведениях, которые именуют стандартными, и обозначают римскими цифрами. Эти отведения являются сторонами треугольника Эйнтховена. При этом в зависимости от отведения, в котором происходит запись ЭКГ, один и тот же электрод может быть активным, положительным (+), или отрицательным (-):

1. Левая рука (+) – правая рука (-)
2. Правая рука (-) – левая нога (+)

• Левая рука (-) – левая нога (+)

Рис. 1. Треугольник Эйнтховена.

Немногим позже было предложено регистрировать усиленные однополюсные отведения от конечностей – вершин треугольника Эйтховена. Эти усиленные отведения обозначают английскими аббревиатурами aV (augmented voltage – усиленный потенциал).

aVL (left) – левая рука;

aVR (right) – правая рука;

aVF (foot) – левая нога.

В усиленных однополюсных отведениях определяется разность потенциалов между конечностью, на которую накладывается активный электрод, и средним потенциалом двух других конечностей.

В середине XX в. ЭКГ была дополнена Вильсоном, который помимо стандартных и однополюсных отведений предложил регистрировать электрическую активность сердца с однополюсных грудных отведений. Эти отведения обозначают буквой V. При ЭКГ исследовании пользуются шестью однополюсными отведениями, расположенными на передней поверхности грудной клетки.

Поскольку сердечная патология, как правило, случаев затрагивает левый желудочек сердца, большинство грудных отведений V располагаются в левой половине грудной клетки.

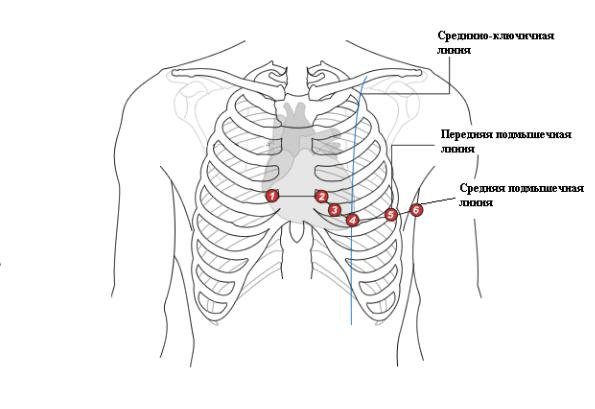

Рис. 2.

V 1 – четвертое межреберье у правого края грудины;

V 2 – четвертое межреберье у левого края грудины;

V 3 – середина между V 1 и V 2 ;

V 4 – пятое межреберье по среднеключичной линии;

V 5 – по горизонтали по передней подмышечной линии на уровне V 4 ;

V 6 – по горизонтали по средней подмышечной линии на уровне V 4 .

Эти 12 отведений (3 стандартных + 3 однополюсных от конечностей + 6 грудных) являются обязательными. Их регистрируют и оценивают во всех случаях проведения ЭКГ с диагностической или с профилактической целью.

Помимо этого существует ряд дополнительных отведений. Их регистрируют редко и по определенным показаниям, например, когда нужно уточнить локализацию инфаркта миокарда, диагностировать гипертрофию правого желудочка, предсердий, и т.д. К дополнительным ЭКГ отведениям относят грудные:

V 7 – на уровне V 4 -V 6 по задней подмышечной линии;

V 8 – на уровне V 4 -V 6 по лопаточной линии;

V 9 – на уровне V 4 -V 6 по околопозвоночной (паравертебральной) линии.

В редких случаях для диагностики изменений верхних отделов сердца грудные электроды могут располагаться на 1-2 межреберья выше, чем обычно. При этом обозначают V 1 , V 2 , где верхний индекс отображает, на какое количество межреберий выше располагается электрод.

Иногда для диагностики изменений в правых отделах сердца грудные электроды накладывают на правую половину грудной клетки в точках, которые симметричны таковым при стандартной методике регистрации грудных отведений в левой половине грудной клетки. В обозначении таких отведений используют букву R , что значит right, правый – В 3 R , В 4 R .

Кардиологи иногда прибегают к двуполюсным отведениям, в свое время предложенным немецким ученым Небом. Принцип регистрации отведений по Небу приблизительно такой же, как и регистрации стандартних отведений I, II, III. Но для того чтобы образовался треугольник, электроды накладывают не на конечности, а на грудную клетку.

Электрод от правой руки руки устанавливают во втором межреберье у правого края грудины, от левой руки – по задній подмышечной линии на уровне вертушки сердца, а от левой ноги – непосредственно в точку проекции вертушки сердца, соответствующую V 4 . Между этими точками регистрируют три отведения, которые обозначают латинскими буквами D, A, I:

D (dorsalis) – заднее отведение, соответствует стандартному отведению I, имеет сходство с V 7 ;

A (anterior) – переднее отведение, соотвествует стандартному отведению II, имеет сходство с V 5 ;

I (inferior) – нижнее отведение, соответствует стандартному отведению III, имеет сходство с V 2 .

Для диагностики заднебазальных форм инфаркта регистрируют отведения по Слопаку, обозначаемые буквой S. При регистрации отведений по Слопаку електрод, накладываемый на левую руку, устанавливают по левой задней подмышечной линии на уровне верхушечного толчка, а електрод от правой руки перемещают поочередно в четыре точки:

S 1 – у левого края грудины;

S 2 –по среднеключичной линии;

S 3 – посредине между С 2 и С 4 ;

S 4 – по передней подмышечной линии.

В редких случаях для проведения ЭКГ диагностики прибегают к прекардиальному картированию, когда 35 электродов в 5 рядов по 7 в каждом располагаются на левой переднебоковой поверхности грудной клетки. Иногда электроды располагают в эпигастральной области, продвигают в пищевод на расстоянии 30-50 см от резцов, и даже вводят в полость камер сердца при его зондировании через крупные сосуды. Но все эти специфические методики регистрации ЭКГ осуществляются только в специализированных центрах, имеющих необходимое для этого оснащение и квалифицированных врачей.

Методика ЭКГ

В плановом порядке запись ЭКГ проводится в специализированном помещении, оборудованном электрокардиографом. В некоторых современных кардиографах вместо обычного чернильного самописца используется термопечатающий механизм, который с помощью тепла выжигает кривую кардиограммы на бумаге. Но в этом случае для кардиограммы нужна особая бумага или термобумага. Для наглядности и удобства подсчета параметров ЭКГ в кардиографах используют миллиметровую бумагу.

В кардиографах последних модификаций ЭКГ выводится на экран монитора, посредством прилагаемого программного обеспечения расшифровывается, и не только распечатывается на бумаге, но и сохраняется на цифровом носителе (диск, флешка). Несмотря на все эти усовершенствования принцип устройства кардиографа регистрации ЭКГ практически не изменился с того времени, как его разработал Эйнтховен.

Большинство современных электрокардиографов являются многоканальными. В отличие от традиционных одноканальных приборов они регистрируют не одно, а несколько отведений сразу. В 3-х канальных аппаратах регистрируются сначала стандартные I, II, III, затем усиленные однополюсные отведения от конечностей aVL , aVR, aVF, и затем грудные – V 1-3 и V 4-6 . В 6-канальных электрокардиографах сначала регистрируют стандартные и однополюсные отведения от конечностей, а затем все грудные отведения.

Помещение, в котором осуществляется запись, должно быть удалено от источников электромагнитных полей, рентгеновского излучения. Поэтому кабинет ЭКГ не следует размещать в непосредственной близости от рентгенологического кабинета, помещений, где проводятся физиотерапевтические процедуры, а также электромоторов, силовых щитов, кабелей, и т.д.

Специальная подготовка перед записью ЭКГ не проводится. Желательно чтобы пациент был отдохнувшим и выспавшимся. Предшествующие физические и психоэмоциональные нагрузки могут сказаться на результатах, и поэтому нежелательны. Иногда прием пищи тоже может отразиться на результатах. Поэтому ЭКГ регистрируют натощак, не ранее чем через 2 часа после еды.

Во время записи ЭКГ обследуемый лежит на ровной жесткой поверхности (на кушетке) в расслабленном состоянии. Места для наложения электродов должны быть освобождены от одежды.

Поэтому нужно раздеться до пояса, голени и стопы освободить от одежды и обуви. Электроды накладываются на внутренние поверхности нижних третей голеней и стоп (внутренняя поверхность лучезапястных и голеностопных суставов). Эти электроды имеют вид пластин, и предназначены для регистрации стандартных отведений и однополюсных отведений с конечностей. Эти же электроды могут выглядеть как браслеты или прищепки.

При этом каждой конечности соответствует свой собственный электрод. Чтобы избежать ошибок и путаницы, электроды или провода, посредством которых они подключаются к аппарату, маркируют цветом:

• К правой руке – красный;
• К левой руке – желтый;
• К левой ноге – зеленый;
• К правой ноге – черный.

Зачем нужен черный электрод? Ведь правая нога не входит в треугольник Эйнтховена, и с нее не снимаются показания. Черный электрод предназначен для заземления. Согласно основным требованиям безопасности вся электроаппаратура, в т.ч. и электрокардиографы, должны быть заземлена.

Для этого кабинеты ЭКГ снабжаются заземляющим контуром. А если ЭКГ записывается в неспециализированном помещении, например, на дому работниками скорой помощи, аппарат заземляют на батарею центрального отопления или на водопроводную трубу. Для этого есть специальный провод с фиксирующим зажимом на конце.

Электроды для регистрации грудных отведений имеют вид груши-присоски, и снабжены проводом белого цвета. Если аппарат одноканальный, присоска одна, и ее передвигают по требуемым точкам на грудной клетке.

В многоканальных приборах этих присосок шесть, и их тоже маркируют цветом:

V 1 – красный;

V 2 – желтый;

V 3 – зеленый;

V 4 – коричневый;

V 5 – черный;

V 6 – фиолетовый или синий.

Важно, чтобы все электроды плотно прилегали к коже. Сама кожа должна быть чистой, лишенной сально-жировых и потовых выделений. В противном случае качество электрокардиограммы может ухудшиться. Между кожей и электродом возникают наводные токи, или попросту, наводка. Довольно часто наводка возникает у мужчин с густым волосяным покровом на грудной клетке и на конечностях. Поэтому здесь особо тщательно нужно следить за тем, чтобы контакт между кожей и электродом не был нарушен. Наводка резко ухудшает качество электрокардиограмме, на которой вместо ровной линии отображаются мелкие зубцы.

Рис. 3. Наводные токи.

Поэтому место наложения электродов рекомендуют обезжирить спиртом, смачивают мыльным раствором или токопроводящим гелем. Для электродов с конечностей подойдут и марлевые салфетки, смоченные с физраствором. Однако следует учитывать, что физраствор быстро высыхает, и контакт может нарушиться.

Перед тем как проводить запись, необходимо проверить калибровку прибора. Для этого на нем есть специальная кнопка – т.н. контрольный милливольт. Данная величина отображает высоту зубца при разнице потенциалов 1 милливольт (1 мV). В электрокардиографии принято значение контрольного милливольта в 1 см. Это значит, что при разнице электрических потенциалов в 1 мV высота (или глубина) ЭКГ зубца равна 1 см.

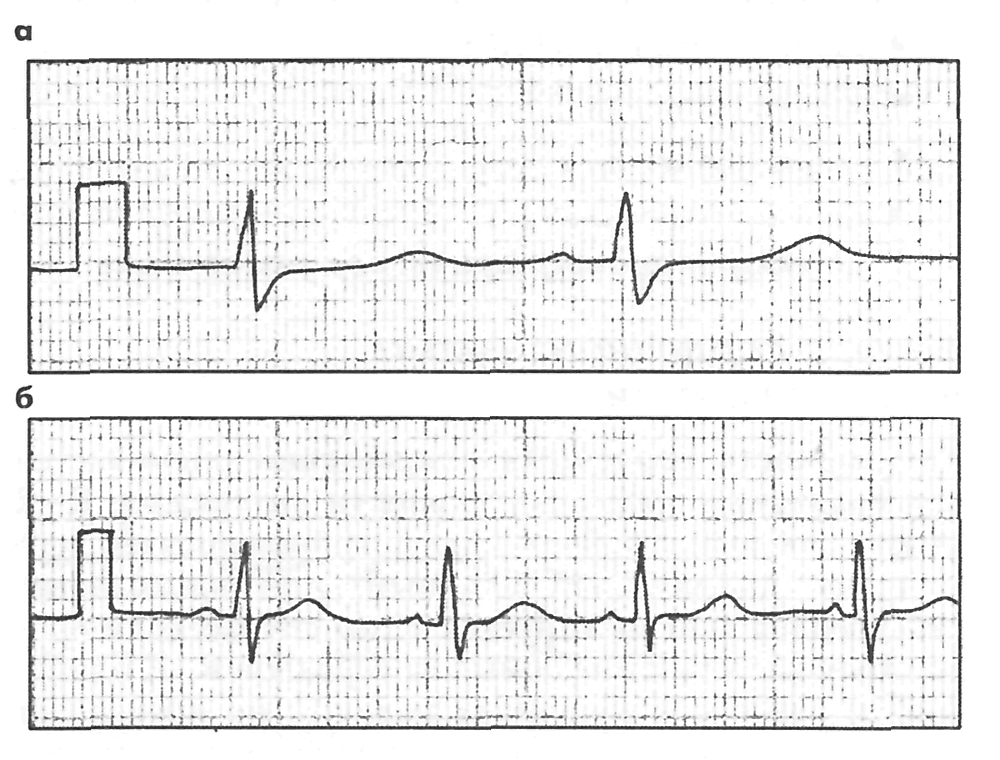

Рис. 4. Каждой записи ЭКГ должна предшествовать проверка контрольного милливольта.

Запись электрокардиограмм осуществляется при скорости движения ленты от 10 до 100 мм/с. Правда, крайние значения используются очень редко. В основном кардиограмму записывают со скоростью 25 или 50 мм/с. Причем последняя величина, 50 мм/с, является стандартной, и чаще всего используемой. Скорость 25 мм/ч применяют там, где нужно регистрировать наибольшее количество сокращений сердца. Ведь чем меньше скорость движения ленты, тем большее количество сокращений сердца она отображает в единицу времени.

Рис. 5. Одна и та же ЭКГ, записанная со скоростью 50 мм/с и 25 мм/с.

Запись ЭКГ проводится при спокойном дыхании. При этом обследуемый не должен разговаривать, чихать, кашлять, смеяться, делать резкие движения. При регистрации III стандартного отведения может потребоваться глубокий вдох с кратковременной задержкой дыхания. Делается это для того чтобы отличить функциональные изменения, которые довольно часто обнаруживаются в этом отведении, от патологических.

Участок кардиограммы с зубцами, соответствующий систоле и диастоле сердца, именуют сердечным циклом. Обычно в каждом отведении регистрируют 4-5 сердечных циклов. В большинстве случаев этого достаточно. Однако при нарушениях сердечного ритма, при подозрении на инфаркт миокарда может потребоваться запись до 8-10 циклов. Для перехода с одного отведения на другой медсестра пользуется специальным переключателем.

По окончании записи обследуемого освобождают от электродов, и ленту подписывают – в самом ее начале указывают Ф.И.О. и возраст. Иногда для детализации патологии или определения физической выносливости ЭКГ проводят на фоне медикаментозных или физических нагрузок. Медикаментозные тесты проводят с различными препаратами – атропином, курантилом, калия хлоридом, бета-адреноблокаторами. Физические нагрузки осуществляются на велотренажере (велоэргометрия), с ходьбой на беговой дорожке, или пешими прогулками на определенные расстояния. Для полноты информации ЭКГ регистрируется до нагрузки и после, а также непосредственно во время велоэргометрии.

Многие негативные изменения работы сердца, например, нарушения ритма, имеют преходящий характер, и могут не выявляться во время записи ЭКГ даже с большим количеством отведений. В этих случаях проводят холтеровское мониторирование – записывают ЭКГ по Холтеру в непрерывном режиме в течение суток. Портативный регистратор, снабженный электродами, крепят к телу пациента. Затем пациент направляется домой, где ведет обычный для себя режим. По истечении суток регистрирующее устройство снимают, и расшифровывают имеющиеся данные.

Нормальная ЭКГ выглядит примерно следующим образом:

Рис. 6. Лента с ЭКГ

Все отклонения в кардиограмме от срединной линии (изолинии) именуют зубцами. Отклоненные вверх от изолинии зубцы принято считать положительными, вниз – отрицательными. Промежуток между зубцами называют сегментом, а зубец и соответствующий ему сегмент – интервалом. Прежде чем выяснить, что представляет собой тот или иной зубец, сегмент или интервал, стоит вкратце остановиться на принципе формирования ЭКГ кривой.

В норме сердечный импульс зарождается в синоатриальном (синусовом) узле правого предсердия. Затем он распространяется на предсердия – сначала правое, затем левое. После этого импульс направляется в предсердно-желудочковый узел (атриовентрикулярное или АВ-соединение), и далее по пучку Гиса. Ветви пучка Гиса или ножки (правая, левая передняя и левая задняя) заканчиваются волокнами Пуркинье. С этих волокон импульс распространяется непосредственно на миокард, приводя к его сокращению – систоле, которая сменяется расслаблением – диастолой.

Прохождение импульса по нервному волокну и последующее сокращение кардиомиоцита – сложный электромеханический процесс, в ходе которого меняются значения электрических потенциалов по обе стороны мембраны волокна. Разница между этими потенциалами называют трансмембранным потенциалом (ТМП). Эта разница обусловлена неодинаковой проницаемостью мембраны для ионов калия и натрия. Калия больше внутри клетки, натрия – вне ее. При прохождении импульса эта проницаемость изменяется. Точно так же изменяется соотношение внутриклеточного калия и натрия, и ТМП.

При прохождении возбуждающего импульса ТМП внутри клетки повышается. При этом изолиния смещается вверх, образуя восходящую часть зубца. Данный процесс именуют деполяризацией. Затем после прохождения импульса ТМП старается принять исходное значение. Однако проницаемость мембраны для натрия и калия не сразу приходит в норму, и занимает определенное время.

Этот процесс, именуемый реполяризацией, на ЭКГ проявляется отклонением изолинии вниз и образованием отрицательного зубца. Затем поляризация мембраны принимает исходное значение (ТМП) покоя, и ЭКГ вновь принимает характер изолинии. Это соответствует фазе диастолы сердца. Примечательно, что один и тот же зубец может выглядеть как положительно, так и отрицательно. Все зависит от проекции, т.е. отведения, в котором он регистрируется.

Компоненты ЭКГ

Зубцы ЭКГ принято обозначать латинскими прописными буквами, начиная с буквы Р.

Рис. 7. Зубцы, сегменты и интервалы ЭКГ.

Параметры зубцов – направление (положительный, отрицательный, двухфазный), а также высота и ширина. Поскольку высота зубца соответствует изменению потенциала, ее измеряют в мV. Как уже говорилось, высота 1 см на ленте соответствует отклонению потенциала, равному 1 мV (контрольный милливольт). Ширина зубца, сегмента или интервала соответствует продолжительности фазы определенного цикла. Это временная величина, и ее принято обозначать не в миллиметрах, а миллисекундах (мс).

При движении ленты со скоростью 50 мм/с каждый миллиметр на бумаге соответствует 0,02 с, 5 мм – 0,1 мс, а 1 см – 0,2 мс. Все очень просто: если 1 см или 10 мм (расстояние) разделить на 50 мм/с (скорость), то мы получим 0.2 мс (время).

Зубец Р. Отображает распространение возбуждения по предсердиям. В большинстве отведений он положителен, и его высота составляет 0,25 мV, а ширина – 0,1 мс. Причем начальная часть зубца соответствует прохождению импульса по правому желудочку (поскольку он возбуждается раньше), а конечная – по левому. Зубец Р может быть отрицательным или двухфазным в отведениях III, aVL, V 1 , и V 2 .

Интервал P- Q (или P- R) – расстояние от начала зубца P до начала следующего зубца – Q или R. Этот интервал соответствует деполяризации предсердий и прохождению импульса через АВ-соединение, и далее по пучку Гиса и его ножкам. Величина интервала зависит от частоты сердечных сокращений (ЧСС) – чем она больше, тем интервал короче. Нормальные величины находятся в пределах 0,12 – 0,2 мс. Широкий интервал свидетельствует о замедлении предсердно-желудочковой проводимости.

Комплекс QRS . Если P отображает работу предсердий, то следующие зубцы, Q,R,S и T, отображают функцию желудочков, и соответствуют различным фазам деполяризации и реполяризации. Совокупность зубцов QRS так и называют – желудочковый комплекс QRS. В норме его ширина должна составлять не более 0,1 мс. Превышение свидетельствует о нарушении внутрижелудочковой проводимости.

Зубец Q . Соответствует деполяризации межжелудочковой перегородки. Этот зубец всегда отрицательный. В норме ширина этого зубца не превышает 0,3, мс, а его высота – не более ¼ следующего за ним зубца R в том же отведении. Исключение составляет лишь отведение aVR, где регистрируется глубокий зубец Q. В остальных отведениях глубокий и уширенный зубец Q (на медицинском сленге – куище) может указывать на серьезную патологию сердца – на острый инфаркт миокарда или рубцы после перенесенного инфаркта. Хотя возможны и другие причины – отклонения электрической оси при гипертрофии камер сердца, позиционные изменения, блокады ножек пучка Гиса.

Зубец R .Отображает распространение возбуждения по миокарду обоих желудочков. Этот зубец положительный, и его высота не превышает 20 мм в отведениях от конечностей, и 25 мм в грудных отведениях. Высота зубца R неодинакова а в различных отведениях. В норме во II отведении он наибольший. В рудных отведениях V 1 и V 2 он невысок (из-за этого его часто обозначают буквой r), затем увеличивается в V 3 и V 4 , в V 5 и V 6 вновь снижается. При отсутствии зубца R комплекс принимает вид QS, что может свидетельствовать о трансмуральном или рубцовом инфаркте миокарда.

Зубец S . Отображает прохождение импульса по нижней (базальной) части желудочков и межжелудочковой перегородке. Это отрицательный зубец, и его глубина варьирует в широких пределах, но не должна превышать 25 мм. В некоторых отведениях зубец S может отсутствовать.

Зубец Т . Конечный отдел ЭКГ комплекса, отображающий фазу быстрой реполяризации желудочков. В большинстве отведений этот зубец положительный, но может быть и отрицательным в V 1 , V 2 , aVF. Высота положительных зубцов напрямую зависит от высоты зубца R в этом же отведении – чем выше R, тем выше Т. Причины отрицательного зубца Т многообразны – мелкоочаговый инфаркт миокарда, дисгормональные нарушения, предшествующий прием пищи, изменения электролитного состава крови, и многое другое. Ширина зубцов Т обычно не превышает 0,25 мс.

Сегмент S- T – расстояние от конца желудочкового комплекса QRS до начала зубца Т, соответствующее полному охвату возбуждением желудочков. В норме этот сегмент расположен на изолинии или отклоняется от нее незначительно – не более 1-2 мм. Большие отклонения S-T свидетельствуют о тяжелой патологии – о нарушении кровоснабжения (ишемии) миокарда, которая может перейти в инфаркт. Возможны и другие, менее серьезные причины – ранняя диастолическая деполяризация, сугубо функциональное и обратимое расстройство преимущественно у молодых мужчин до 40 лет.

Интервал Q- T – расстояние от начала зубца Q до зубца Т. Соответствует систоле желудочков. Величина интервала зависит от ЧСС – чем быстрее бьется сердце, тем интервал короче.

Зубец U . Непостоянный положительный зубец, который регистрируется вслед за зубцом Т спустя 0,02-0,04 с. Происхождение этого зубца до конца не выяснено, и он не имеет диагностического значения.

Расшифровка ЭКГ

Ритм сердца . В зависимости от источника генерации импульсов проводящей системы различают синусовый ритм, ритм из АВ-соединения, и идиовентрикулярный ритм. Из этих трех вариантов только синусовый ритм является нормальным, физиологическим, а остальные два варианта свидетельствуют о серьезных нарушениях в проводящей системе сердца.

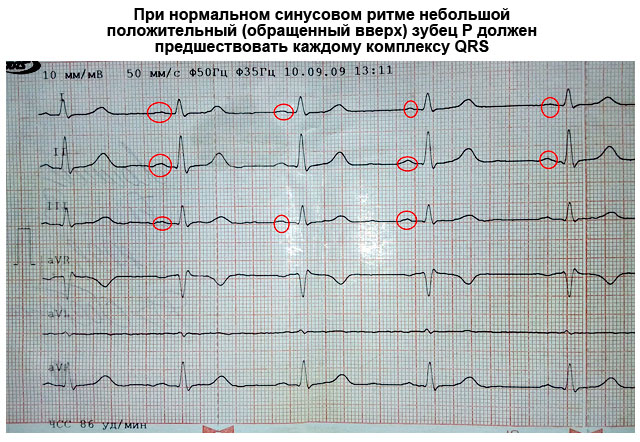

Отличительной чертой синусового ритма является наличие предсердных зубцов Р – ведь синусовый узел расположен в правом предсердии. При ритме из АВ соединения зубец Р будет наслаиваться на комплекс QRS (при этом он не виден, или же следовать за ним. При идиовентрикулярном ритме источник водителя ритма находится в желудочках. При этом на ЭКГ регистрируются уширенные деформированные комплексы QRS.

ЧСС . Рассчитывается по величине промежутков между зубцами R соседних комплексов. Каждый комплекс соответствует сердечному сокращению. Рассчитать ЧСС при этом несложно. Нужно разделить 60 на промежуток R-R, выраженный в секундах. Например, промежуток R-R равен 50 мм или 5 см. При скорости движения ленты 50 м/с он равен 1 с. 60 делим на 1, и получаем 60 ударов сердца в минуту.

В норме ЧСС находится в пределах 60-80 уд/мин. Превышение этого показателя свидетельствует об учащении сердечных сокращений – о тахикардии, а снижение – об урежении, о брадикардии. При нормальном ритме промежутки R-R на ЭКГ должны быть одинаковыми, или примерно одинаковыми. Допускается небольшая разница значений R-R, но не более 0,4 мс, т.е. 2 см. Такая разница характерна для дыхательной аритмии. Это физиологическое явление, которое нередко наблюдается у молодых людей. При дыхательной аритмии отмечается незначительное урежение ЧСС на высоте вдоха.

Угол альфа. Этот угол отображает суммарную электрическую ось сердца (ЭОС) – общий направляющий вектор электрических потенциалов в каждом волокне проводящей системы сердца. В большинстве случаев направления электрической и анатомической оси сердца совпадают. Угол альфа определяют по шестиосевой системе координат по Бейли, где в качестве осей используются стандартные и однополюсные отведения от конечностей.

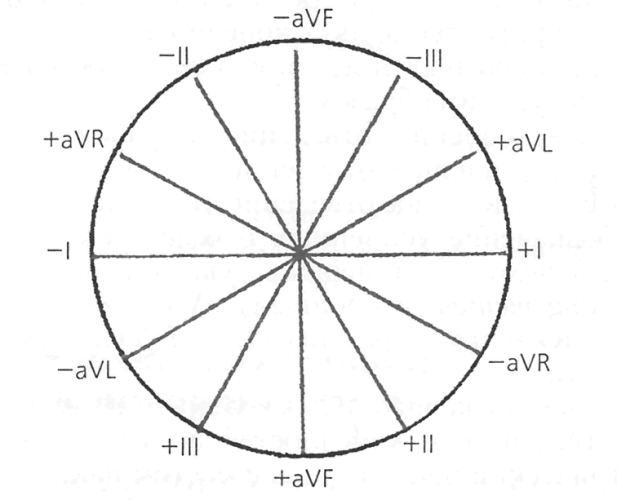

Рис. 8. Шестиосевая система координат по Бейли.

Угол альфа определяется между осью первого отведения и осью, где регистрируется наибольший зубец R. В норме этот угол составляет от 0 до 90 0 . При этом нормальное положение ЭОС – от 30 0 до 69 0 , вертикальное – от 70 0 до 90 0 , а горизонтальное – от 0 до 29 0 . Угол 91 и более свидетельствует об отклонении ЭОС вправо, а отрицательные значения этого угла – об отклонении ЭОС влево.

В большинстве случаев для определения ЭОС не используют шестиосевую систему координат, а делают это приблизительно, по величине R в стандартных отведениях. При нормальном положении ЭОС высота R наибольшая во II отведении, и наименьшая в III.

С помощью ЭКГ диагностируют различные нарушения ритма и проводимости сердца, гипертрофию камер сердца (в основном – левого желудочка), и многое другое. ЭКГ играет ключевую роль в диагностике инфаркта миокарда. По кардиограмме без труда можно определить давность и распространенность инфаркта. О локализации судят по отведениям, в которых обнаружены патологические изменения:

I – передняя стенка левого желудочка;

II, aVL, V 5 , V 6 – переднебоковая, боковая стенки левого желудочка;

V 1 -V 3 – межжелудочковая перегородка;

V 4 – верхушка сердца;

III, aVF – заднедиафрагмальная стенка левого желудочка.

Также ЭКГ используется для диагностики остановки сердца и оценки эффективности реанимационных мероприятий. При остановке сердца всякая электрическая активность прекращается, и на кардиограмме видна сплошная изолиния. Если реанимационные м6роприятия (непрямой массаж сердца, введение лекарств) оказались успешными, на ЭКГ вновь отображаются зубцы, соответствующие работе предсердий и желудочков.

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Дата публикации статьи: 02.03.2017

Дата обновления статьи: 29.05.2019

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

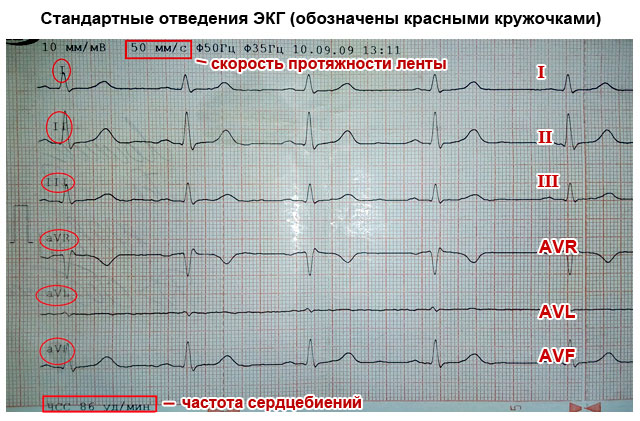

1. Стандартные отведения:

• I – первое;
• II – второе;
• Ш – третье;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение всех отведений).

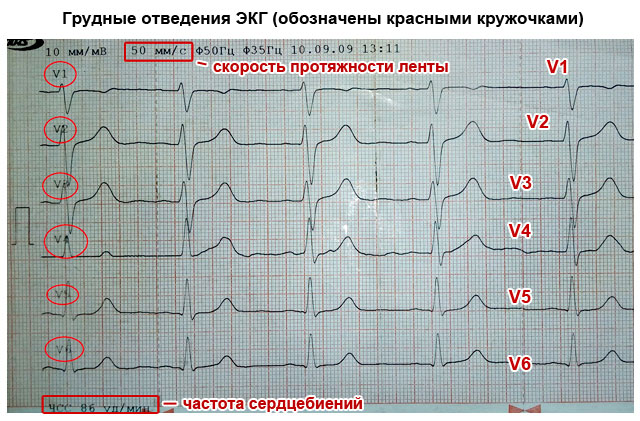

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

• Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
• Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
• Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
• Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

1. Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
2. Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
3. Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
4. После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

• Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
• В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
• Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
• Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

1. Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:

   ЧСС=60/((R-R (в мм)*0,02))

   При записи кардиограммы на скорости 25мм/сек:

   ЧСС=60/((R-R (в мм)*0,04)

2. Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:

• При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
• При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Электрокардиография или ЭКГ сердца – это обследование, в ходе которого устройство воспринимает электрическую сердечную активность. Результаты ЭКГ – это график, как правило, записанный на миллиметровой бумаге в виде кривой, показывающей изменения напряжения между двумя точками в течение времени.

Электрокардиография – это быстрое, дешевое и легкое для людей обследование, сообщающее важную информацию о функции сердца. Поэтому она относится к основным медицинским обследованиям.

Многие знают, какой врач делает ЭКГ. Электрокардиограмму делает врач-кардиолог, он же проводит расшифровку. Сегодня доступны услуги кардиолога онлайн, где возможно также оценить результаты экспертизы – то есть, спокойно заходите на страничку – и расшифруйте свою сердечную деятельность!

Принцип действия

Стимулом для сокращения любых мышечных клеток является изменение напряжения между внутренней и наружной средой клетки. То же самое относится и к сердечной мышце, клетки которой должны работать очень стабильно.

Начальный электрический импульс производится в специализированных клетках в кластере предсердия (синусовый узел), откуда быстрыми путями распределяется по всему сердцу так, чтобы сердечная мышца скоординировано сжалась и эффективно вытолкнула кровь из полостей сердца.

При ослаблении сердечной мышцы напряжение возвращается в исходное состояние. Эти электрические изменения во время сердечной работы распространяются на поверхность тела (речь идет о милливольтах), где сканируются через электроды – это и есть краткое ЭКГ описание.

Когда и почему проводится?

ЭКГ – это необходимое обследование при подозрении на болезни сердца. Электрокардиография используется в диагностике ишемических изменений сердечной мышцы, т. е. изменений от недостатка кислорода, наиболее серьезным проявлением которых является гибель сердечных клеток из-за недостатка кислорода – инфаркт миокарда.

Кроме того, анализ ЭКГ может показать аритмию – нарушение сердечного ритма.

Заключение ЭКГ выявляет и расширение сердца при его недостаточности или . Кардиограмма, обычно, проводится в рамках предоперационного обследования перед запланированной процедурой под общей анестезией, или в ходе общего обследования.

Перед экспертизой нет необходимости в соблюдении какого-либо особого режима. Важно только спокойствие.

Проведение экспертизы

У взрослых и детей проведение ЭКГ одинаковое. Пациент, подвергающийся обследованию, должен раздеться до пояса, при необходимости, снять носки или чулки – должна быть доступна грудная клетка пациента, лодыжки и запястья.

Обследование проводится в положении лежа. Медсестра или врач, который выполняет экспертизу, наносит на кожу пациенту, взрослому или ребенку, немного проводящего геля, улучшающего передачу электрических сигналов к электродам. Затем прикрепляются сами электроды с помощью резиновых присосок. Существуют и электроды в виде наклеек (одноразовые), уже пропитанные гелем.

В общей сложности есть 10 электродов: 6 – на груди и по 1 на каждой конечности. Когда все электроды размещены, включается электрокардиограф, и в течение нескольких секунд из устройства выезжает бумага с электрокардиографической кривой – электрокардиография завершена.

Модификация ЭКГ

Есть несколько способов измерения основных показателей работы сердца:

• прерывистое суточное мониторирование;
• нагрузочное мониторирование;
• пищеводное мониторирование.

Суточное мониторирование ЭКГ по Холтеру

Это обследование проводится, преимущественно, у взрослых; обследуемый человек носит прикрепленное устройство в течение 24-48 часов. Электроды расположены на груди, а устройство крепится вокруг талии, пациент может с ним нормально работать и выполнять любые другие обычные виды деятельности.

Это исследование очень важно в диагностике нарушений ритма сердца, которые возникают периодически, для подтверждения или исключения некоторых проблем, связанных с сердечными заболеваниями. Пациент во время обследования ведет дневник, и в случае проявления симптомов заболевания, самостоятельно записывает время. Врач впоследствии может расшифровать ЭКГ в этом временном периоде.

Это исследование также практикуется, преимущественно, у взрослого человека в случае симптомов, возникающих реже. Человек носит устройство дольше, чем день или два, активируя его при возникновении трудностей.

Нагрузочное мониторирование

Обычно, называется велоэргометрией; исследует работу сердца при повышенной нагрузке. Обследование может проводиться как у взрослых, так и у детей. Пациент получает нагрузку на беговой дорожке, в это время устройство отражает его сердечную деятельность.

Пищеводное мониторирование

Это – менее распространенная экспертиза, проводимая натощак. Пациенту вводится электрод в пищевод через рот или нос. Электрод, таким образом, находится очень близко к левому предсердию, что обеспечивает более качественную кривую, чем обычная запись, читать ЭКГ легче. Используется в случаях, если при классической ЭКГ расшифровка была неопределенная, или в качестве терапевтического метода, когда электрическая стимуляция обеспечивает физиологический здоровый ритм.

Расшифровка кривой

Расшифровка кардиограммы состоит из 10 пунктов:

• сердцебиение;
• синусовый ритм;
• частота сердечных сокращений;
• зубец P;
• интервал PQ;
• QRS комплекс;
• сегмент ST;
• зубец Т;
• интервал QT;
• ось сердца.

Показатели нормы предоставляет следующая таблица:

Норма в таблице указана для взрослых. У детей норма ЭКГ другая, варьируется в зависимости от возрастных изменений.

Наиболее важным параметром в вопросе, как расшифровать кардиограмму, является QRS комплекс, его форма и зубцы ЭКГ. Основой вибраций и отклонений являются изменения электрического поля сердца. на ЭКГ характерна нерегулярными интервалами R-R, т.е., повторением QRS.

Продолжительность комплекса QRS измеряется от начала волны Q до конца волны S, и свидетельствует о длительности сокращения сердечной камеры. Нормальная ЭКГ в этом плане составляет 0,08-0,12 секунды. Форма QRS у здорового пациента должна быть регулярной и постоянной.

В принципе, идеальная кардиограмма – это постоянно повторяющиеся QRS комплексы с регулярными интервалами, а QRS имеет одинаковую форму.

Чтобы расшифровать кардиограмму сердца, в дополнение к ручному чтению, сегодня используется специализированное программное обеспечение. Оно не только расшифровывает данные, но и анализирует сигнал. Современные методы способны гораздо более точно обнаружить даже мельчайшие патологические изменения сердечного ритма.

Зубец Р

Физиологический зубец Р предшествует каждому QRS комплексу, от которого отделяется PQ интервалом. Частота встречаемости, таким образом, совпадает с частотой систолы.

Оценивается положительность и отрицательность, амплитуда и длительность зубца Р:

• Положительность и отрицательность. Физиологически зубец Р в I и II отводах является положительным, в III отводе – положительным или отрицательным. Отрицательный P в I или II отводе – патологический.
• Амплитуда. В нормальном режиме амплитуда зубца Р не превышает 0,25 мВ. Более высокие значения указывают на гипертрофию.
• Продолжительность зубца Р не превышает 0,11 сек. Удлинение указывает на , зубец называется P mitrale, и типичен для .

Интервал PQ

Интервал PQ соответствует систоле предсердия и задержке воздуха в AV узле. Измеряется от начала зубца Р до начала желудочкового комплекса. Нормальные значения – от 0,12 до 0,20 секунды.

Патология:

• продолжительный интервал PQ происходит в блоках AV узла;
• сокращенный интервала PQ указывает на синдром предварительного возбуждения (воздух обходит AV узел через параллельные соединения).

Если зубец Р не содержит кардиограмма сердца, расшифровка интервала PQ не проводится (то же самое относится к случаю, если зубец Р не зависит от комплекса QRS).

QRS комплекс

QRS комплекс представляет сокращение желудочковой сердечной мышцы:

• Q – первое отрицательное колебание, может отсутствовать;
• R – каждое положительное колебание. Обычно присутствует только одно. Если в комплексе имеется более 1 колебаний R, оно обозначается звездочкой (например, R*);
• S – каждое отрицательное колебание после хотя бы одного R. Большее количество колебаний обозначается аналогично R.

На QRS комплексе оцениваются 3 фактора:

• продолжительность;
• наличие и длительность Q;
• индексы Соколова.

Если после проведения общей оценки ЭКГ обнаруживается БЛНПГ, индексы Соколова не измеряются.

Показатели QRS:

• Длительность QRS. Физиологическая продолжительность QRS комплекса составляет до 0,11 с. Патологическое продление до 0,12 с. может указывать на неполную блокаду, инфаркт миокарда и желудочковую гипертрофию. Продление свыше 0,13 с. свидетельствует о БЛНПГ.
• Q колебания. Во всех выводах определяются Q колебания. Они, обычно, присутствуют. Однако, их продолжительность не превышает 0,03 с. Единственным исключением является колебание aVR, в котором Q не является патологическим.

Q продолжительнее 0,04 с. ясно показывает шрам после . По данным их отдельных колебаний можно определить местоположение инфаркта (передней стенки, септальный, диафрагмальный).

Индексы Соколова (критерии Соколова-Лайона гипертрофии желудочков)

От размера амплитуды колебаний QRS можно приблизительно определить толщину стенки камеры. Для этого используются индексы Соколова, 1 – для правого и 2 – для левого желудочка.

Показатели для правого желудочка:

• сумма амплитуд зубца Р в отводах V1, S и в отводе V6, обычно, не превышает 1,05 мВ;
• нормальные показатели: R (V1) S + (V6) <1,05 мВ;
• гипертрофия правого желудочка на ЭКГ: ≥ 1,05 мВ.

Для определения гипертрофии левого желудочка есть 2 индекса Соколова (LK1, LK2). В этом случае также суммируются амплитуды, но в колебании S в отводе V1 и в колебании R в отводах V5 или V6.

• LK1: S (V1) + R (V5) <3,5 мВ (норма);
• LK2: S (V1) + R (V6) <4 мВ (норма).

Если измеренные значения превышают норму, они отмечаются, как патологические. На указывают следующие показатели:

• LK1: S (V1) + R (V5)> 3,5 мВ;
• LK2: S (V1) + R (V6)> 4 мВ.

Зубец Т

Зубец Т на ЭКГ представляет реполяризацию миокарда желудочков и физиологически является конкордатным. В противном случае описывается, как дискондартный, являющийся патологическим. Зубец Т описывается в I, II и III отводах, в aVR и в грудных отводах V3-V6.

• I и II – положительный конкордатный;
• III – конкордатный (полярность не имеет значения);
• aVR – отрицательный зубец Т на ЭКГ;
• V3-V6 – положительный.

Любое отклонение от нормы – патологическое. Иногда зубец Т является биполярным, в таком случае он описывается, как претерминально отрицательный (-/+) или терминально отрицательный (+/-).

Отклонения зубца Т возникают при .

Высокий зубец Т (т.е. готический) является типичным для острого сердечного приступа.

Интервал QT

Измеряется расстояние от начала желудочкового QRS комплекса до конца зубца Т. Нормальные значения составляют 0,25-0,50 с. Другие значения указывают на ошибку в самом проведении экспертизы или в оценке ЭКГ.

Результаты исследования

Результат исследования доступны сразу, затем от врача зависит его оценка (расшифровка ЭКГ). Он может определить тот факт, не страдает ли сердце от недостатка кислорода, работает ли в правильном ритме, правильное ли количество ударов в минуту и т. д.

Некоторые заболевания сердца, однако, ЭКГ может не определить. К ним относится, например, аритмия, которая проявляется периодически, или нарушение сердечной деятельности при какой-либо физической активности. При подозрении на такое кардиологическое расстройство врач должен выполнить некоторые дополнительные тесты.

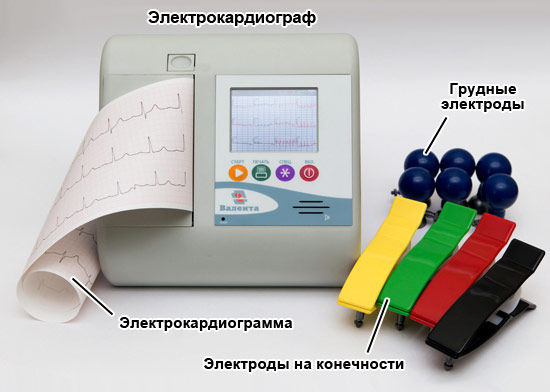

Электрокардиограф (ЭКГ) - устройство, позволяющее оценить сердечную активность, а также произвести диагностику состояния этого органа. При прохождении обследования врач получает данные в виде кривой. Как читать ЭКГ-кривую? Какие виды зубцов бывают? Какие изменения на ЭКГ видны? Для чего нужен врачам этот метод диагностики? Что показывает ЭКГ? Это далеко не все вопросы, интересующие людей, столкнувшихся с электрокардиографией. Для начала следует узнать, как устроено сердце .

Сердце человека состоит из двух предсердий и двух желудочков. Левая сторона сердца более развита, чем правая, так как на нее выпадает большая нагрузка. Именно этот желудочек чаще всего страдает. Несмотря на разницу размеров, обе стороны сердца должны работать стабильно, слаженно.

Учимся читать электрокардиограмму самостоятельно

Как читать ЭКГ правильно? Это сделать не так сложно, как может показаться на первый взгляд. Для начала следует посмотреть на кардиограмму. Она печатается на специальной бумаге, имеющей клеточки, причем отчетливо видно два типа клеток: крупные и мелкие.

Заключение ЭКГ читается по этим клеточкам. зубцы, клетки? Это основные параметры кардиограммы. Попробуем научиться читать ЭКГ с нуля.

Значение ячеек (клеточек)

На бумаге для печатания результата обследования имеются ячейки двух типов: крупные и мелкие. Все они состоят из вертикальных и горизонтальных направляющих. Вертикальные - это вольтаж, а горизонтальные - это время.

Большие квадраты состоят из 25 маленьких клеток. Каждая малая клеточка равна 1 мм и соответствует 0,04 секунды в горизонтальном направлении. Большие квадраты равны 5 мм и 0,2 секунды. В вертикальном направлении сантиметр полосы равен 1 мВ напряжения.

Зубцы

Всего выделяют пять зубцов. Каждый из них на графике отображает работу сердца.

1. Р - в идеале этот зубец должен быть положительным в пределах от 0,12 до двух секунд.
2. Q - зубец отрицательный, показывает состояние межжелудочковой перегородки.
3. R - отображает состояние миокарда желудочков.
4. S - отрицательный зубец, показывает завершения процессов в желудочках.
5. T - положительный зубец, показывает восстановление потенциала в сердце.

Все зубцы ЭКГ имеют свои особенности чтения.

Зубец Р

Все зубцы электрокардиограммы имеют определенное значение для постановки правильного диагноза.

Самый первый зубец графика называется Р. Он обозначает время между сердцебиениями. Чтобы его измерить, лучше всего выделить начало и конец зубца а затем посчитать количество маленьких клеток. В норме зубец Р должен быть в пределах от 0,12 до двух секунд.

Однако измерение этого показателя только на одном участке не даст точных результатов. Чтобы удостовериться, что сердцебиение ровное, необходимо определить интервал зубца Р на всех участках электрокардиограммы.

Зубец R

Зная, как читать ЭКГ легким способом, можно понять, есть ли патологии сердца. Следующим важным зубцом графика является R. Его найти просто - это самый высокий пик на графике. Это и будет положительный зубец. Его самая высокая часть отмечается на кардиограмме R, а его нижние части Q и S.

Комплекс QRS называется желудочковым, или синусовым. У здорового человека синусовый ритм на ЭКГ узкий, высокий. На рисунке отчетливо видны зубцы ЭКГ R, они самые высокие:

Между этими пиками количество больших квадратов указывает на Этот показатель рассчитывается по следующей формуле:

300/количество больших квадратов = ЧСС.

К примеру, между пиками четыре полных квадрата, тогда расчет будет выглядеть таким образом:

300/4=75 ударов сердца в минуту.

Иногда на кардиограмме отмечается удлинение комплекса QRS более 0,12 с, что говорит о блокаде пучка Гиса.

Интервал между зубцами PQ

PQ - это интервал от зубца Р до Q. Он соответствует времени проведения возбуждения по предсердиям до миокарда желудочков. Норма интервала PQ в разных возрастах различная. Обычно он составляет 0,12-0,2 с.

С возрастом интервал увеличивается. Так, у детей до 15 лет PQ может достигать 0,16 с. В возрасте от 15 до 18 лет PQ увеличивается до 0,18 с. У взрослых этот показатель равен пятой части секунды (0,2).

При удлинении интервала до 0,22 с говорят о брадикардии.

Интервал между зубцами QT

Если этот комплекс будет длиннее, то можно предположить ИБС, миокардит или ревматизм. При укороченном типе может отмечаться гиперкальциемия.

Интервал ST

В норме этот показатель располагается на уровне средней линии, но может быть выше нее на две клеточки. Этот сегмент показывает процесс восстановления деполяризации сердечной мышцы.

В редких случаях показатель может подниматься на три клетки выше средней линии.

Норма

Расшифровка кардиограммы в норме должна выглядеть следующим образом:

• Сегменты Q и S должны быть всегда ниже средней линии, т. е. отрицательными.
• Зубцы R и T в норме должны располагаться выше средней линии, т. е. будут положительными.
• QRS-комплекс должен быть не шире 0,12 с.
• ЧСС должно быть в пределах от 60 до 85 ударов в минуту.
• Должен быть синусовый ритм на ЭКГ.
• R должен быть выше зубца S.

ЭКГ при патологиях: синусовая аритмия

А как читать ЭКГ при различных патологиях? Одна из самых частых болезней сердца - нарушение синусового ритма. Оно может быть патологическим и физиологическим. Последний тип обычно диагностируется у людей, занимающихся спортом, при неврозах.

При синусовой аритмии кардиограмма имеет следующий вид: синусовые ритмы сохранены, наблюдаются колебания интервалов R-R, но во время задержки дыхания график ровный.

При патологической аритмии сохранение синусового импульса наблюдается постоянно, независимо от задержки дыхания, при этом на всех промежутках R-R наблюдаются волнообразные изменения.

Проявление инфаркта на ЭКГ

При возникновении инфаркта миокарда изменения на ЭКГ ярко выраженные. Признаками патологии являются:

• увеличение ЧСС;
• сегмент ST повышен;
• в отведениях ST имеется довольно стойкая депрессия;
• комплекс QRS увеличивается.

При инфаркте главным средством распознавания зон омертвения сердечной мышцы является кардиограмма. С ее помощью можно определить глубину поражения органа.

При инфаркте на графике наблюдается повышение сегмента ST, а зубец R будет опущен вниз, придавая ST форму, напоминающую кошачью спину. Иногда при патологии могут наблюдаться изменения зубца Q.

Ишемия

При возникновении можно увидеть, в какой именно части она располагается.

• Расположение ишемии у передней стенки левого желудочка. Диагностируется при симметричных остроконечных Т-зубцах.
• Расположение у эпикарда левого желудочка. Т-зубец заострен, симметричен, направлен вниз.
• Трансмуральный тип ишемии левого желудочка. Т заострен, отрицателен, симметричен.
• Ишемия у миокарда левого желудочка. Т сглажен, слегка приподнят вверх.
• Поражение сердца отображается состоянием зубца Т.

Изменения в желудочках

ЭКГ показывает изменения в желудочках. Чаще всего они проявляются в левом желудочке. Такой вид кардиограммы встречается у людей с длительной дополнительной нагрузкой, например при ожирении. При этой патологии происходит отклонение электрооси влево, на фоне которого зубец S становится выше R.

Метод Холтера

А как научиться читать ЭКГ, если не всегда понятно, какие зубцы и как расположены? В таких случаях назначают непрерывную регистрацию кардиограммы с помощью мобильного устройства. Он постоянно записывает данные ЭКГ на специальную ленту .

Такой метод обследования необходим в тех случаях, если классическим ЭКГ не удается выявить патологий. Во время диагностики Холтера обязательно ведется подробный дневник, где пациент фиксирует все свои действия: сон, прогулки, ощущения во время деятельности, всю активность, отдых, симптомы болезни.

Обычно регистрация данных происходит в течение суток. Однако бывают случаи, когда необходимо снимать показания до трех суток.

Схемы расшифровки ЭКГ

1. Анализируется проводимость и ритм сердца. Для этого оценивается регулярность сердечных сокращений, подсчитывается количество ЧСС, определяется проводящая система.
2. Выявляются осевые повороты: определяют положение электрооси во фронтальной плоскости; вокруг поперечной, продольной оси.
3. Анализируется зубец R.
4. Анализируется QRS-T. При этом оценивается состояние комплекса QRS, RS-T, зубец T, а также интервал Q-T.
5. Делается заключение.

По продолжительности R-R-цикла говорят о регулярности и норме сердечного ритма. При оценке работы сердца оценивается не один промежуток R-R, а все. В норме допускаются отклонения в пределах 10 % от нормы. В других случаях определяется неправильный (патологический) ритм.

Для установления патологии берется комплекс QRS и определенный участок времени. На нем подсчитывают, какое количество раз сегмент повторяется. Затем берется такой же промежуток времени, но дальше на кардиограмме, опять подсчитывается. Если на равных участках времени количество QRS одинаково, то это норма. При разных количествах - предполагается патология, при этом ориентируются на зубцы Р. Они должны быть положительными и стоять перед комплексом QRS. На протяжении всего графика форма Р должна быть одинаковой. Такой вариант говорит о синусовом ритме сердца.

При предсердных ритмах зубец Р отрицательный. За ним располагается сегмент QRS. У некоторых людей зубец Р на ЭКГ может отсутствовать, полностью сливаясь с QRS, что говорит о патологии предсердий и желудочков, которых импульс достигает одновременно.

Желудочковый ритм показан на электрокардиограмме деформированным и расширенным QRS. При этом связь между Р и QRS не видна. Между зубцами R большие расстояния.

Сердечная проводимость

По ЭКГ определяют сердечную проводимость. По зубцу Р определяют импульс предсердий, в норме этот показатель должен быть 0,1 с. Интервал Р-QRS отображает общую скорость проводимости по предсердиям. Норма этого показателя должна быть в пределах 0,12 до 0,2 с.

Сегмент QRS показывает проводимость по желудочкам, нормой считается предел от 0,08 до 0,09 с. При увеличении интервалов происходит замедление сердечной проводимости.

Что показывает ЭКГ, пациентам знать не нужно. В этом должен разбираться специалист. Только врач может правильно расшифровать кардиограмму и поставить правильный диагноз, учитывая степень деформации каждого отдельного зубца, сегмента.
