8 рельеф его типы и элементарные формы. Формы рельефа земли

Местность - какой-либо участок земной поверхности со всеми ее неровностями и предметами (объектами), находящимися на ней.

Из этого определения выходит, что местность состоит из двух элементов: собственно земной поверхности со всеми ее неровностями - это топографы называют рельефом, а все, что находится на ней, называют местными предметами.

Основным элементом местности является рельеф местности. Он оказывает наибольшее влияние и на водные запасы, и на особенности почвенно-растительного покрова, и на дороги, и на расположение, планировку населенных пунктов, и даже на климат.

Рельеф, в зависимости от природных условий местности, может быть самой разнообразной формы. Но если присмотреться внимательно ко всем неровностям земной поверхности, то все же можно заметить так называемые основные (типовые) формы рельефа: гора, хребет, котловина, лощина и седловина (рис. 1). Они встречаются и в чистом виде, и в сочетании друг с другом и, в свою очередь, имеют свои разновидности.

Лощина - это углубление, понижающееся в одном направлении. Линия, проходящая по дну лощины, является как бы ложем для стока воды, в связи с этим она называется водосливной линией или просто водосливом.

Седловина - место между двумя соседними возвышенностями (рис. 1), одновременно являющееся соединением двух лощин, расходящихся в противоположные стороны.

Котловина представляет собой замкнутое углубление. В зависимости от размеров ее иногда называют впадиной, а иногда ямой.

Вторым немаловажным элементом местности являются местные предметы.

Так, в зависимости от их внешней формы и назначения они подразделяются на следующие группы:

Населенные пункты (города, поселки городского и дачного типа, деревни, села, отдельные дворы);

Промышленные, сельскохозяйственные и культурные сооружения (заводы, фабрики, электростанции, шахты, элеваторы, Дворцы культуры, кинотеатры и др.);

Дорожная сеть (железные дороги, автострады, шоссе, грунтовые и проселочные дороги, полевые и лесные дороги, тропы);

Почвенно-растительный покров (леса, кустарники, сады, луга, пашни, огороды, болота, пески и т. п.);

Гидрография (реки, озера, каналы и различные сооружения при них: плотины, порты, пристани, паромы и т. п.);

Линии электропередач и связи (радиостанции, почтовые, телеграфные станции, линии связи и т. п.).

По определению топографов, местность бывает двух типов: открытая или закрытая.

Открытая местность - это равнина с небольшим количеством рощ, кустарников, с редкими населенными пунктами. Она позволяет просматривать с высот, имеющихся на ней, не менее 75% всей ее площади.

Закрытая же местность характеризуется большим количеством на ней местных предметов и резко выраженным рельефом. Она, как правило, покрыта лесами, кустарниками, садами

С точки зрения проходимости местности, то есть наличия на ней препятствий: рек, озер, болот, канав, промоин, оврагов, сооружений и др., она делится на пересеченную и непересеченную.

Пересеченная местность - это такая, на которой более 20% площади занимают препятствия. К ней относятся все горные и высокогорные районы, районы Правобережной Украины с большим количеством оврагов, многие районы Карельской АССР с многочисленными озерами (рис. 6), районы Эстонской ССР и Калининградской области с преобладанием холмов.

Участки местности, поверхность которых в пределах видимости горизонта (до 4-5 км) ровная или слегка холмистая, с очень пологими скатами (до 2-3°) и незначительными колебаниями высот (20-30 м) относятся к равнинной местности

Холмистая местность имеет большое количество холмов, лощин, оврагов, балок, но крутизна скатов их в среднем колеблется около 5o, то есть допускает движение по ним всех видов техники и автомобильного транспорта. Она также может быть как открытой, так и закрытой, как пересеченной, так и непересеченной.

Горная местность характеризуется чередованиями горных хребтов над долинами, седловинами и ущельями. В ней преобладают крутые скаты, нередко переходящие в обрывы, и скалы. В зависимости от высот горы делят на низкие (от 500 до 1000 м), средневысотные (от 1000 до 2000 м) и высокие (более 2000 м).

Планировочная структура города. Функциональное зонирование населенного пункта.

Архитектурно-художественная выразительность города зависит от :

· взаимного расположения функциональных, территориальных и строительных зон;

· наличия парков, садов, зеленых насаждений, водных пространств;

· цветовой гаммы сооружений; наличия памятников архитектуры;

· выразительного силуэта населенного пункта, зависящего от этажности зданий;

· архитектурной выразительности въездов в город;

· благоустройства производственной зоны; наличия общественных центров, площадей;

· размещения улиц и дорог;

· примыкающих ландшафтов.

Различные философские, религиозные концепции востока Фен-Шуй, Пунк-Су и др. (Япония, Китай) строго регламентируют действия человека. Регламенту подвергнуты не только компоненты окружающего пространства, но и расположение населенного пункта и окружающих его объектов по сторонам света и по отношении друг друга. С севера населенного пункта должна быть возвышенность, гора, у подножья поселок, с южной стороны – водный объект. По их мнению, именно такое расположение населенного пункта и окружающих его объектов оказывает благоприятное воздействие на человека.

Градостроительный регламент определяет условия , которые необходимо обеспечить при планировке населенного пункта:

· безопасная санитарно-гигиеническая среда;

· удобные, по возможности равные, социальные условия проживания;

· удобное и быстрое по времени культурно-бытовое обслуживание населения всех возрастов;

· удобные формы связей друг с другом всех жителей.

Удовлетворение этих условий достигается в результате правильного расположения элементов планировочной структуры в границах населенного пункта. Планировочной структурой называют деление жилой зоны на структурно-планировочные единицы, самостоятельные по организации, но одинаковые по функциональному назначению. Структурно-планировочная единица – это такое жилое образование (часть территории жилой зоны) в котором за основу взяты практические (утилитарные) потребности населения в удобстве жизни, быта, культурно-бытового обслуживания и в труде. Элементами планировочной структуры населенного пункта являются : улицы, площади, кварталы, приусадебные участки, жилые и общественные здания, производственные и хозяйственные постройки, зеленые насаждения и другие объекты благоустройства. К элементам планировочной структуры относят и различные инженерные сооружения. Взаимное расположение элементов планировочной структуры определяет кадастровую стоимость земель населенных пунктов.

Планировочная структура отражает единство и взаимосвязанность различных частей городского организма.

Преобладание одного из факторов, влияющих на формирование планировочной структуры, или суммарное воздействие нескольких определяет тип планировочной структуры города : компактный, расчлененный, рассредоточенный и линейный.

Компактный тип характеризуется расположением всех функциональных зон города в едином периметре. Главные достоинства – компактная форма плана, хорошая доступность центра, наименьшая степень нарушения природного окружения при точечной концентрации расселения. Преимущества этого типа планировочной структуры могут быть реализованы в полной мере лишь при ограниченных размерах поселения.

Расчлененный тип возникает при пресечении территории города реками, оврагами или транзитной железной дорогой. При расчлененном размещении городской застройки или при значительном отдалении основного промышленного района от селитебной зоны ведущую композиционную роль в пространственном объединении отделенных частей и разобщенных функциональных зон города могут играть обширные межгородские рекреационные территории.

Рассредоточенный тип предполагает несколько городских планировочных образований, связанных между собой транспортными линиями. Возникновение рассредоточенного типа обуславливается характером градообразующей группы предприятий данного города (например, добывающая промышленность) или природно-климатические условиями.

Линейную структуру получили города, расположенные на затененных участках прибрежной полосы морей и больших рек, горных долин и т.п. Преимущества линейных структур - экономия затрат времени на передвижения и близость застройки к природному окружению - сохраняются и с ростом линейных градостроительных образований.

При любой планировочной структуре города выразительность его облика обусловливается характером объединения отдельных его частей системой транспортных магистралей, которая может быть радиальной, радиально-кольцевой, веерной (лучевой), прямоугольной, свободной и комбинированной, в которой могут сочетаться любые из них.

Типы планировочных систем города

а) радиально-кольцевая, б) веерная (лучевая), в) прямоугольная, г) свободная.

Земли населенных пунктов с учетом функционального использования подразделяется на жилые, производственные и рекреационные зоны.

Жилая зона предназначена для размещения жилищного фонда, общественных зданий и сооружений, научно-исследовательских институтов и их комплексов, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарно-защитных зон, путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования.

Производственная зона предназначена для размещения производственных предприятий и связанных с ними объектов, комплексов научных учреждений с их опытными производствами, коммунально-складских объектов, сооружений внешнего транспорта, путей внегородского и пригородного сообщений.

Рекреационная зона включает городские леса, лесопарки, лесозащитные зоны, водоемы, земли сельскохозяйственного использования и другие угодья, которые совместно с парками, садами, скверами и бульварами, размещаемыми на жилой территории, формируют систему открытых пространств.

В пределах указанных зон выделяются территории различного назначения : жилой застройки, общественных центров, промышленные, научные и научно-производственные, коммунально-складские, внешнего транспорта, массового отдыха, курортные (в городах и поселках, имеющих лечебные ресурсы), охраняемых ландшафтов.

На территории малых и средних сельских населенных пунктов, как правило, выделяют жилую и производственную зоны. На территории крупных и больших сельских населенных пунктов необходимо выделять все функциональные зоны.

В исторических городах следует выделять зоны (районы) исторической застройки.

При соблюдении санитарно-гигиенических и других требований к совместному размещению объектов разного функционального назначения допускается создание многофункциональных зон.

В районах, подверженных действию опасных и катастрофических природных явлении (землетрясения, цунами, сели, наводнения, оползни и обвалы), зонирование территории населенных пунктов следует предусматривать с учетом снижения степени риска и обеспечения устойчивости функционирования. В зонах с наибольшей степенью риска следует размещать парки, сады, открытые спортивные площадки и другие свободные от застройки элементы.

В сейсмических районах функциональное зонирование территории следует предусматривать на основе микрорайонирования по условиям сейсмичности. При этом под застройку следует использовать участки с меньшей сейсмичностью.

В районах со сложными инженерно-геологическими условиями под застройку используют участки, требующие, меньших затрат на инженерную подготовку, строительство и эксплуатацию зданий и сооружений.

Следует различать функциональные и территориальные зоны . В состав земель населенных пунктов могут входить земельные участки, отнесенные в соответствии с градостроительным регламентом к следующим территориальным зонам:

· общественно-деловым;

· производственным;

· инженерных и транспортных инфраструктур;

· рекреационным;

· сельскохозяйственного использования;

· специального назначения;

· военных объектов;

· иным территориальным зонам.

Границы территориальных зон должны отвечать требованиям принадлежности каждого земельного участка только к одной зоне.

Правилами землепользования и застройки устанавливается градостроительный регламент для каждой территориальной зоны индивидуально, с учетом особенностей ее расположения и развития, а также возможности территориального сочетания различных видов использования земельных участков (жилого, общественно-делового, производственного, рекреационного и иных видов использования земельных участков).

Для земельных участков, расположенных в границах одной территориальной зоны, устанавливается единый градостроительный регламент.

Если жилую зону населенного пункта застраивают домами разных типов, этажности и из различных строительных материалов, то целесообразно выполнять строительное зонирование жилой территории. Выделение территорий застройки домами разных типов, этажности и с использованием различных строительных материалов, из которых они возведены, называют строительным зонированием. Такое зонирование позволяет лучше производить систематизацию площадей жилой застройки. В этом случае территория населенного пункта будет использоваться более эффективно, а затраты на благоустройство и инженерное обустройство будут более оптимальными. При размещении жилой застройки на территории сельского населенного пункта выделяют три основные строительные зоны: мало и средне этажной многоквартирной (секционной) застройки; застройки блокированными домами; застройки приусадебными жилыми домами. При размещении жилой зоны в пригороде, средних и малых городах дополнительно выделяют зону многоэтажной застройки.

Задача строительного зонирования состоит в установлении границы между строительными зонами. Это выполняется двумя способами. Первый – границу устанавливают по территории квартала, второй – граница совпадает с осью улицы. Выбор зависит от характеристики сложившейся и проектируемой застройки. При первом способе образования границы зоны обе стороны улицы застраивают домами одинаковых типов, этажности, добиваясь большей архитектурной выразительности. При этом снижаются затраты на благоустройство и инженерное оборудование улицы, создаются возможности для лучшей организации ее. При втором способе размещения границы зоны снижается архитектурная выразительность улицы.

В случае, когда участки секционной застройки соседствуют с приусадебными участками индивидуальной и блокированной застройки, их разделяют полосой зеленых насаждений.

В сельской местности для эффективного использования инженерного оборудования и снижения затрат на благоустройство рекомендуют секционные многоквартирные дома размещать в центральной части населенного пункта, вблизи общественного центра, а иногда включать в композицию общественного центра. Индивидуальные дома лучше размещать по периферии жилой зоны. При соответствующих условиях в кварталах жилой застройки можно предусмотреть смешанную застройку.

Выполнение строительного зонирования не является строго обязательным. Однако при составлении картографической части в табличном виде (экспликация) следует привести количественное выражение жилого фонда, зданий и сооружение общественно-деловой зоны по типам строительного зонирования.

ФУНКЦИОНАЛЬНЫЕ ЗОНЫ НАСЕЛЕННОГО ПУНКТА. РАЗМЕЩЕНИЕ ПРОИЗВОДСТВЕННОЙ ЗОНЫ В СТРОИТЕЛЬСТВЕ НАСЕЛЕННОГО ПУНКТА. ТЕХНОПАРКИ. ИНТЕГРАЦИОННЫЙ ИЗОЛЯЦИОННЫЙ И ДИФФИРЕНЦИРОВАННЫЙ ПОДХОД К РАЗМЕЩЕНИЮ ПРОМ ПРЕДПРИЯТИЙ

8. 1Функциональные зоны населенного пункта.

8.2Размещение производственной зоны в строительстве населенного пункта. 8.3.технопарки.

8.4. Интеграционный, изоляционный и, дифференцированный подход к размещению пром. предприятий

8.1. функциональные зоны населенного пункта

В городе имеются следующие градостроительные зоны , различные по своим функциям (рис. 1).

Рисунок 1. Концептуальная схема взаимного расположения основных функциональных зон города: 1 - селитебная территория; 2 - промышленная зона; 3 - складская зона; 4 - зона внешнего транспорта; 5 - зеленая зона отдыха; 6 - санитарно-защитная зона; 7 - направление течения реки; 8 - направление господствующих ветров за самый жаркий квартал (месяц) года

Промышленная зона включает промышленные предприятия, обслуживающие их культурно-бытовые учреждения, улицы, площади, зеленые насаждения.

Селитебная зона - территория, предназначенная для жилья. На ней могут размещаться микрорайоны и жилые кварталы, предприятия культурно-бытового обслуживания, отдельные безвредные предприятия, улицы, площади, объекты озеленения, склады, резервные территории, устройства транспорта.

Санитарно-защитная зона - зеленые насаждения шириной от 50 до 1000 м, защищающие территории от вредного влияния промышленности и транспорта.

Транспортная зона - устройства внешнего транспорта (водного, воздушного, железнодорожного).

Складская зона - территория разного рода складов.

Формирование функциональных зон и размещение на них объектов регламентируется МДС-30-1.99 и СНиП 2.07.01-89*.

Транспортная сеть больших городов превращается в систему наземных, надземных и подземных магистралей, пересекающихся в нескольких уровнях. В мировой практике уже существуют транспортные развязки в пяти уровнях. С увеличением количества и разнообразия транспортных средств возрастает степень сложности транспортной сети городов и, таким образом, улучшается система связей между функциональными зонами. Планировочная структура зависит от расположения города на рельефе. Различают компактную форму плана, расчлененную, рассредоточенную с равномерно распределенными районами, рассредоточенную с преобладающим районом и линейную. Сложность планировочной структуры больших городов заключается еще и в том, что большое разнообразие промышленных предприятий не может располагаться на территории одной промышленной зоны. Это вызывает членение селитебных территорий. Возникают новые жилые районы на периферии города, образуются новые зоны отдыха. Новые промышленные зоны приводят к появлению санитарно-защитных территорий. Рост города способствует развитию внешнего транспорта и расширению транспортной зоны.

Функциональное зонирование современного исторически сложившегося города более многогранно, особенно в его центральной части, где расположено огромное количество объектов различного назначения в непосредственной близости друг к другу.

Функциональное зонирование по назначению отражено в государственном градостроительном кадастре города в соответствии с СП-14-101-96 «Примерное положение о службе градостроительного кадастра субъекта РФ, города (района)». Так, например, для Москвы служба государственного градостроительного кадастра подразделяет территорию города в следующем порядке:

функциональные зоны специализированного назначения - административно-делового, учебно-образовательного, культурно-просветительского, торгово-бытового, лечебно-оздоровительного, спортивно-рекреационного, учебно-воспитательного, индивидуальной жилой застройки, многоквартирной жилой застройки, коммунально-складского, промышленного, специального, жилищно-коммунального, природно-рекреационного, природоохранительного;

функциональные зоны смешанного назначения - общественного, жилого производственного, природного, общественно-жилого, общественно-производственного, производственно-жилого, общественно-производственно-жилого, природно-общественного, природно-жилого, природно-производственного, природнообщественно-жилого, природнообщественно-производственного, природно-производственно-жилого.

Территории инфраструктуры подразделяются на территории улиц и дорог; территории внешнего транспорта; водные поверхности.

Градостроительное зонирование выполняют также с помощью следующих линий градостроительного регулирования:

красные линии улично-дорожной сети;

линии жилой застройки;

синие линии - границы акватории рек;

границы полосы отвода железных дорог;

границы технических зон проектируемых линий метрополитена;

границы технических (охранных) зон инженерных сооружений и коммуникаций;

границы территорий памятников истории и культуры;

границы охранных зон памятников истории и культуры;

границы историко-культурных заповедных территорий;

границы зон регулирования застройки памятников истории и культуры;

границы зон охраняемого ландшафта;

границы особо охраняемых природных территорий;

границы охранных зон особо охраняемых охранных территорий;

границы территорий природного комплекса Москвы, не являющиеся особо охраняемыми;

границы озелененных территорий, не входящих в природный комплекс Москвы;

границы водоохранных зон;

границы прибрежных зон;

границы санитарной охраны источников питьевого водоснабжения - границы 1-го пояса санитарной охраны, границы 2-го пояса санитарной охраны, границы жесткой зоны 2-го пояса санитарной охраны;

границы санитарно-защитных зон.

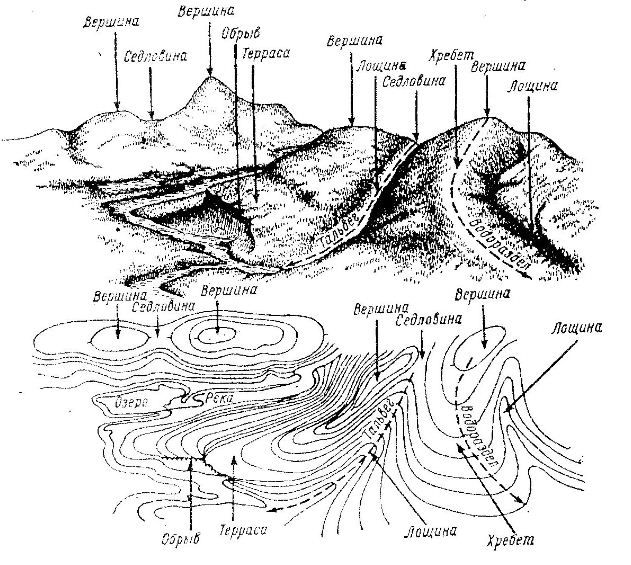

Под рельефом земной поверхности понимают совокупность всех ее форм.Для изображения рельефа на топографической карте применяют горизонтали, отметки высот и условные знаки. Изображение рельефа горизонталями позво­ляет распознать по карте формы и элементы рельефа, выявить их взаимосвязи и получить характеристику его. Рисунок горизонталей и их взаимное расположение передают (рис 1).

Рельеф местности весьма разнообразен. Наиболее основные :

Гора - возвышенность на земной поверхности в виде купола или конуса; изображается замкнутыми, опоясывающими одна другую горизонталями (см. рис. 2. а). Указатели направления ската расположены с наружной стороны, причем различают в точке С вершину, в точках А и В - подошвы горы, по ли­нии АС - пологий скат, а по линии ВС крутой скат. Если скат из пологого переходит в крутой, то он называется обрывом.

Утесом называется очень крутой обрыв.

Котловина - углубление, закрытое со всех сторон; изображается такими же замкнутыми горизонталями, что и гора, но указатели направления ската обращены внутрь, в сторону дна котловины. В ней различают по линиям KL и MN - скаты или бока и LM- дно котловины (рис. 2, б).

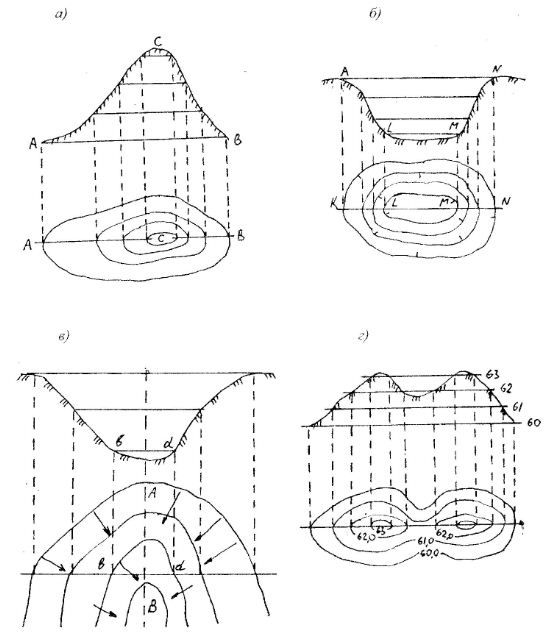

Холм, впадину или котловину можно определить по указателям ската — бергштрихам (рис. 2). Так, если бергштрих (короткая черточка) направлена во внешнюю сторону, то это холм, если во внутреннюю - котловина.

Лощина (рис. 2, в) - впадина желобообразной формы. В ней различа­ют скаты по линиям аb и cd и дно лощины, по которому пролегает линия таль­вега АB. Тальвег обычно является ложем водостока. Лощину с широкими и по­логими скатами называют долиной, а в узкую и глубокую лозину в горных рай­онах называют ущельем. Расположенные по склонам лощин площадки, имею­щие вид уступа или ступени с горизонтальной поверхностью называют терра­сами.

Горизонтали, выявляющие лощину, обращены выпуклостью к более воз­вышенной части местности. Узкая лощина с ответвлениями называется оврагом.

Хребет - (отрог, увал) изображается системой вытянутых U - образных го­ризонталей (рис. 1). Это форма рельефа, противоположная лощине.

Если через точки, где горизонтали имеют наибольшую крутизну провести линию, то она отделит склоны (скаты) противоположных направлений. Это бу­дет водораздельная линия.

Седловина - местность, у которой две противоположные стороны повы­шаются и две другие противоположные стороны понижаются (рис. 2, г). Точ­ка С - точка седловины.

Рельеф (фр. relief , от лат. relevo - поднимаю) - совокупность неровностей твёрдой земной поверхности и иных твёрдых планетных тел, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных и отрицательных форм. Рельеф является объектом изучения геоморфологии.

Гора, холм – выпуклая конусообразная форма рельефа, возвышающаяся над окружающей местностью. Наивысшая точка горы или холма называется вершиной . От вершины во все стороны идут склоны или скаты; линия перехода скатов в окружающую равнину называется подошвой . Гора отличается от холма размерами и крутизной скатов; при высоте над окружающей местностью до 200 м подобная форма рельефа с пологими скатами называется холмом, а более 200 м с крутыми скатами – горой. Горы и холмы изображаются замкнутыми горизонталями с бергштрихами, направленными от вершины к подошве.

Котловина (впадина) – противоположная горе (холму) форма рельефа, представляющая чашеобразное углубление земной поверхности. Самая низкая точка котловины называется дном. Боковая поверхность котловины состоит из скатов; линия их перехода в окружающую местность называется бровкой. Котловина, как и гора, изображается замкнутыми горизонталями, однако бергштрихи в этом случае направлены ко дну.

Хребет – вытянутая и постепенно понижающаяся в одном направлении возвышенность. Хребет обычно представляет собой ответвление от горы или холма. Линия, соединяющая самые высокие точки хребта, от которой в противоположные стороны отходят скаты, называется водоразделом. Хребет изображается выпуклыми горизонталями направленными выпуклостью в сторону понижения местности.

Лощина – вытянутое в одном направлении углубление земной поверхности с постепенно понижающимся дном. Два ската лощины, сливаясь между собой в самой низкой ее части образуют линию водослива или тальвег. Разновидностями лощины являются:долина – широкая лощина с пологими скатами;

овраг – (в горной местности – ущелье) – узкая лощина с обрывистыми обнаженными скатами;

балками называется более крупные, чем овраги, углубления с пологими склонами, часто покрытыми растительностью.

Лощина изображается вогнутыми горизонталями, направленными вогнутостью в сторону понижения местности; обрывистые склоны оврага изображаются специальными условными знаками.

Седловина – пониженный участок местности, расположенный на хребте между соседними вершинами. От седловины берут начало две лощин, распространяющиеся в противоположных направлениях. В горной местности седловины служат путями сообщения между противоположными склонами хребта и называются перевалами . Седловина изображается горизонталями, обращенными выпуклостями навстречу друг к другу.

8 способы изображения рельефа местности

1. Картинный (перспективный) способ. Этим способом рельеф изображался на ста
рых картах в виде примитивных рисунков возвышенностей, гор, хребтов. Рельеф изображал
ся так, как его видели. Для большей наглядности горы покрывались тенями. Этот способ изображения рельефа был широко распространен в ХУ-ХУШ вв. В на
стоящее время данный способ применяется на тех картах, где требуется наглядность, а не
точность, и поэтому его в первую очередь используют на детских картах.

2. 2. Штриховой способ. Картинное изображение рельефа в XVIII в. в первую очередь
перестало удовлетворять военных, основных потребителей карт. Они должны были быстро
получать по картам точное представление о крутизне склонов, пересеченности местности,
характере рельефа в целом. Поэтому был предложен новый способ изображения рельефа -
штриховой. В России использовались шкала А.П. Болотова и шкала Главного штаба. Прин
цип построения таких шкал следующий: чем круче склон, тем толще и плотнее штриховка,
при этом крутые склоны покрывают тенью, а пологие высвечивают (рис. 5.14).

Недостатком способа являлось то, что посредством штрихов нельзя определить абсо
лютные и относительные высоты. Кроме того, рисовка штрихов очень трудоемка, а печата
ние карт требует высокой техники воспроизведения. Поэтому стали искать новые способы
изображения рельефа. В настоящее время этот способ используется при изображении скали
стого рельефа на топографических картах.

3. Способ отмывки рельефа (светотеневая пластика), т. е. создание полутонового изо
бражения при заданном освещении местности. Отмывка применяется для придания объемно
сти формам рельефа.

На рукописных картах отмывка широко использовалась уже во второй половине XVIII в.,
но ее печать была освоена только в середине XIX в. в результате введения литографии. Ори
гинал отмывки рельефа представляет собой как бы фотографию рельефной модели местно
сти при боковом северо-западном освещении

4 Способ высотных отметок. Высотные отметки - это подписанные на карте абсо
лютные отметки высот точек. С помощью высотных отметок показывают характерные высо
ты, в том числе командные, имеющие наибольшую высоту, с которых реализуется возможность
хорошего обзора местности. Выделяют высотные отметки гор, холмов, курганов, перевалов, об
рывов и уступов, насыпей и выемок. Они облегчают чтение карты и дают возможность опреде
ления превышений одних точек над другими.

5. -
высот.
сплошные (проводятся соответст
венно высоте сечения); утолщенные
дополнительные горизонтали или полугори-
зонтали вспомогательные горизонтали
(проводятся на четверти высоты сечения рельефа).

6. Гипсометрический способ, или послойная окраска ступеней высот, основной и наи
более применяемый способ изображения рельефа на физических и гипсометрических картах.
Горизонтали на обзорных картах называют изогипсами. Изогипсы служат разделительными
линиями между ступенями высот, проходящими через определенное количество метров по
высоте. На гипсометрических картах России применяется шкала, которая строится по прин
ципу: чем выше, тем темнее (рис. 5.17).

10 изображение основных форм рельефа местности горизоталями

Способ горизонталей. Горизонталь - это линия, соединяющая одинаковые отметки
высот. Горизонтали - основной способ изображения рельефа на топографических картах
(рис. 5.16). Существуют следующие виды горизонталей: сплошные (проводятся соответст
венно высоте сечения); утолщенные (при сечении 5,0 м и 20 м утолщается каждая пятая го
ризонталь, при сечении 2,5 м - каждая десятая); дополнительные горизонтали или полугори-
зонтали (проводятся на половине высоты сечения рельефа); вспомогательные горизонтали
(проводятся на четверти высоты сечения рельефа). Дополняются горизонтали бергштрихами (короткими черточками, перпендикулярными
к горизонталям, указывающими направление склона), подписями отметок абсолютных высот
характерных точек местности и некоторых горизонталей (отметки подписываются в их раз
рывах и основанием цифр всегда располагаются вниз по склону). Главным достоинством
этого способа является то, что по горизонталям можно осуществлять различные картометри
ческие работы: определять абсолютные высоты точек и превышений одних точек над други
ми, крутизну и направление склонов и др. По рисунку горизонталей, их форме, густоте про
ведения можно получить представление о рельефе местности. Правильно подобранная высо
та сечения рельефа на карте позволяет очень наглядно передать характер рельефа и степень
его расчлененности. Поэтому этот способ сегодня используют на государственных топогра
фических картах.

Свойства горизонталей

Свойства горизонталей:

1. Все точки лежащие на одной горизонтали имеют одинаковую отметку

2. Горизонтали с разными отметками не пересекаются

3. Чем круче склон, тем меньше расстояние между горизонталями

Отметки горизонталей подписывают в их разрыве так, чтобы нижняя часть цифры была обращена в сторону понижения склона, для определения направления склона используются берг–штрихи. Каждая пятая горизонталь проводится утолщенной линией.

Высотой сечения рельефа (h) – называют разницу отметок соседних горизонталей – это постоянная величина для данного чертежа.

Горизонтальное расстояние между соседними горизонталями –заложение ската (d) .

Уклон (i) – это tg угла наклона местности ν или отношение разности высот точек к горизонтальному расстоянию между ними.

Строение земной поверхности отличается большим разнообразием. Однако всегда можно найти формы, сходные по внешнему облику и по происхождению, которые закономерно повторяются на определенной территории и являются для нее типичными. Подобные сочетания однородных по внешним признакам и происхождению форм земной поверхности называют типами рельефа.

Главные внешние признаки рельефа: характер его форм, высота над уровнем моря и относительная высота или глубина расчленения. По этим показателям выделяется рельеф равнинный, холмистый и горный.

Равнинами называют площади, на которых колебания высот и уклоны поверхности очень малы.

Равнины бывают: наклонные – с незначительным наклоном в одну сторону; вогнутые – с наклоном со всех сторон к середине; и волнистые – с колебаниями наклона то в одну, то в другую сторону и чередованием плоских возвышенностей и повышений поверхности.

По высоте над уровнем моря условно выделяют следующие равнины:

– низменные – с абсолютной высотой до 200 м;

– возвышенные (плато) – с высотами до 500 м;

– нагорные – с высотами более 500 м.

Холмистым называют рельеф с относительными высотами до 200 м. Холмы нередко имеют форму вытянутых гряд или увалов и соответственно образуют грядовый или холмистый рельеф. В зависимости от высоты холмов различают рельеф крупнохолмистый , среднехолмистый и мелкохолмистый .

Горным называется рельеф, неровности которого превышают относительную высоту 200 м. По форме, абсолютной и относительной высоте горный рельеф подразделяют на следующие типы: высокогорный (альпийский) тип, среднегорный и низкогорный типы.

Морфология равнинного, холмистого и горного рельефа далеко не исчерпывается приведенными характеристиками. Она во многом определяется особенностями геоморфологического строения территории и, прежде всего, условиями залегания горных пород.

Наиболее характерны следующие четыре формы залегания слоев:

ненарушенное горизонтальное залегание;

слабонарушенное горизонтальное залегание – слои имеют пологое и согласное падение;

складчатое залегание – слои смяты в складки;

складчато-сбросовое залегание – слои смяты в складки и смещены относительно друг друга.

Характер залегания слоев находит яркое выражение в формах рельефа при их эрозионном расчленении и, особенно в тех случаях, когда имеется чередование слоев различной плотности и различной сопротивляемости размыву.

Такие специфические формы рельефа, обусловленные залеганием слоев различной плотности, т.е. геологическим строением, называются структурными.

В условиях ненарушенного горизонтального залегания слоев при эрозионном расчленении образуются водораздельные возвышенности (плато, плоскогорья). Склоны возвышенности нередко ступенчатые, каждая ступень соответствует выходу на поверхность твердого пласта.

В условиях слабо нарушенных слоев при эрозионном расчленении, в местах выхода плотных слоев образуются характерные структурные формы рельефа, называемые куэстами . Они обычно разделены долинами, заложившимися в более мягких, легче размываемых породах. Куэсты обычно имеют несимметричное строение.

В условиях складчатого залегания при чередовании правильных складок выпуклой (антиклинали) и вогнутой (синклинали) формы, при эрозионном расчленении чаще всего образуются антиклинальные хребты с широким округлым гребнем, моноклинальные хребты с острым гребнем и ассиметричным поперечным профилем; продольные синклинальные долины с симметричным поперечным профилем; ассиметричные моноклинальные долины.

В условиях складчато-сбросового залегания слоев, кроме перечисленных форм рельефа, встречаются также формы, которые образовались в результате вертикальных смещений слоев (поднятий и опусканий) с разрывами между ними. Образуются горсты и грабены . Последние в горах обычно заняты реками и озерами, оконтуренными мелкими ступенями и склонами с уступами.

Таким образом, геологическое строение местности определяет образование различных и широко распространенных структурных форм, характерных для различных типов рельефа. Из этого следует, что даже общее представление о геологическом строении района оказывает значительную помощь при оценке изображения рельефа на топографической карте.

Рельеф земной поверхности определяется не только движением земной коры (тектоникой) и характером залегания пластов, но и деятельностью второй группы факторов – внешних (экзогенных). Последние значительно преобразовывают первичные (тектонические) формы и сильно усложняют их строение.

К этим факторам относится деятельность водных потоков (временных и постоянных) морей, озер, ледников, талых ледниковых вод, подземных вод, ветра и других. Деятельность этих факторов проявляется в том, что в одних местах горные породы, залегающие на поверхности Земли, разрушаются, размываются и выносятся из данного района в другой, где они отлагаются и, накапливаясь, часто достигают большой мощности, проходя, таким образом, стадии гипергенеза, седиментогенеза и диагенеза.

Процессы разрушения носят название эрозии (или в более широком смысле – денудации ), а накопления – аккумуляции. В процессе эрозии или денудации рельеф расчленяется, возвышения все больше и больше разрушаются и с течением времени выравниваются (процесс пенепленизации ). Такой рельеф называется эрозионным или денудационным.

В процессе аккумуляции происходит заполнение понижений рыхлыми породами, переносимыми со стороны, и образование преимущественно равнинного рельефа, называемого аккумулятивным.

В соответствии с тем, какой фактор (агент) производит эрозию или аккумуляцию, различают формы водно-эрозионные или водно-аккумулятивные, ледниково-эрозионные и ледниково-аккумулятивные и т.д.

Там, где деятельность поверхностных и подземных вод происходит в растворимых породах (известняках, доломитах и др.), образуются своеобразные пустоты (карстовые формы рельефа).

Описанные выше равнинный, холмистый и горный рельефы могут быть различного происхождения, а следовательно, и иметь разные формы.

Равнины по своему происхождению бывают:

– морские аккумулятивные – образуются в результате трансгрессии дна океана;

– речные аккумулятивные – образуются в результате тектонических поднятий и опусканий;

– водно-ледниковые аккумулятивные – образуются в результате таяния ледников;

– озерно-аккумулятивные – участки плоских днищ бывших озер;

– нагорные аккумулятивные – образуются в результате разрушения и накопления материалов;

– вулканические – результат деятельности и разрушения вулканов;

– остаточные – результат денудации земной поверхности;

– абразионные – результат воздействия морских волн.

Холмистый рельеф по происхождению бывает: водно-эрозионный; ледниково-эрозионный; ветровой и вулканический.

Горный рельеф по происхождению бывает: эрозионно-тектонический, эрозионный (эрозионно-складчатый и эрозионно-глыбовый) и вулканический.
